权利要求
1.圆形摇摆筛布料器，包括上箱筛格(7)，其特征在于：所述上箱筛格(7)的上端中心设有进料口(6)，上箱筛格(7)的内部顶面均匀设有支撑件(4)，支撑件(4)的个数不少于三个，支撑件(4)的下端之间连接有支撑挡圈(1)，支撑件(4)的下端为J型结构，支撑挡圈(1)的内侧上端设有与支撑件(4)对应的连接凹槽(10)，所述支撑挡圈(1)的下端设有十字支架(9)，十字支架(9)的上表面通过转动支撑件(2)连接有散料板(5)，所述十字支架(9)的上表面中间固定有带动散料板(5)转动的转动驱动件(3)。
2.根据权利要求1所述的圆形摇摆筛布料器，其特征在于：所述上箱筛格(7)的上表面设有观察窗(11)，并且上箱筛格(7)的外侧均匀固定有安装脚板(8)，安装脚板(8)上设有安装通孔。
3.根据权利要求1所述的圆形摇摆筛布料器，其特征在于：所述散料板(5)为伞状结构，且散料板(5)上均匀设有通孔。
4.根据权利要求1所述的圆形摇摆筛布料器，其特征在于：所述转动驱动件(3)包括固定在十字支架(9)上表面的驱动电机(31)，驱动电机(31)的输出轴端部通过联轴器连接有转轴(32)，所述转轴(32)的上端与散料板(5)的下表面中心固定。
5.根据权利要求1所述的圆形摇摆筛布料器，其特征在于：所述转动支撑件(2)包括固定在十字支架(9)上表面的竖直支柱(22)，所述竖直支柱(22)的上表面固定有回转支撑(23)，回转支撑(23)的上表面通过支撑环(21)与散料板(5)的下表面固定连接。
说明书
技术领域
[0001]本实用新型涉及摇摆筛技术领域，具体为圆形摇摆筛布料器。
背景技术
[0002]摇摆筛的设计是为了满足大产量，高密度筛分的厂家而特殊设计的一种高效
筛分机，最简单的筛分是双眼注视双手筛分;摇摆筛分机就是对此的机械模拟，它是目前最有效的模拟了人工筛分运动的有效原理，符合所有精细与超细范围的粉末与微粒状物料，特别适合难以处理的物料，但是圆形摇摆筛在进料时没有布料装置，摇摆筛筛分效果差，因此需要使用布料器只是单纯的振动布料或者旋转布料，因此布料效果差，使用不方便。
实用新型内容
[0003]本实用新型要解决的技术问题是克服现有的缺陷，提供圆形摇摆筛布料器，结构简单，操作简便，可以将原料均匀的散入到筛网上，在跟随振动散料的同时增加离心旋转散料，以此使得布料更均匀，可以有效解决背景技术中的问题。
[0004]为实现上述目的，本实用新型提供如下技术方案：圆形摇摆筛布料器，包括上箱筛格，所述上箱筛格的上端中心设有进料口，上箱筛格的内部顶面均匀设有支撑件，支撑件的个数不少于三个，支撑件的下端之间连接有支撑挡圈，支撑件的下端为J型结构，支撑挡圈的内侧上端设有与支撑件对应的连接凹槽，所述支撑挡圈的下端设有十字支架，十字支架的上表面通过转动支撑件连接有散料板，所述十字支架的上表面中间固定有带动散料板转动的转动驱动件。
[0005]进一步的，所述上箱筛格的上表面设有观察窗，并且上箱筛格的外侧均匀固定有安装脚板，安装脚板上设有安装通孔。
[0006]进一步的，所述散料板为伞状结构，且散料板上均匀设有通孔。
[0007]进一步的，所述转动驱动件包括固定在十字支架上表面的驱动电机，驱动电机的输出轴端部通过联轴器连接有转轴，所述转轴的上端与散料板的下表面中心固定，通过驱动电机转动可以带动转轴转动，通过转轴转动可以带动散料板转动，散料板转动时通过离心力可以将原料均匀散入到筛网上表面，使得散料更均匀。
[0008]进一步的，所述转动支撑件包括固定在十字支架上表面的竖直支柱，所述竖直支柱的上表面固定有回转支撑，回转支撑的上表面通过支撑环与散料板的下表面固定连接。
[0009]与现有技术相比，本实用新型的有益效果是：通过驱动电机转动可以带动转轴转动，通过转轴转动可以带动散料板转动，散料板转动时通过离心力可以将原料均匀散入到筛网上表面，使得散料更均匀，通过支撑件的下端与连接凹槽卡接可以将支撑挡圈安装，使得对支撑挡圈安装更方便，通过回转支撑使得散料板转动更流畅，该圆形摇摆筛布料器，结构简单，操作简便，可以将原料均匀的散入到筛网上，在跟随摇摆筛摇摆散料的同时增加离心旋转散料，以此使得布料更均匀。
附图说明

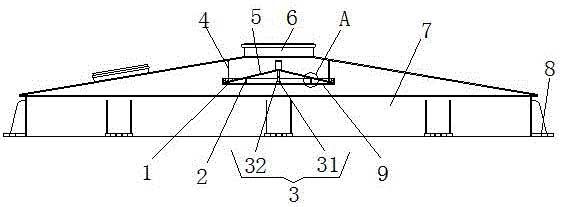

[0010]图1为本实用新型结构示意图;

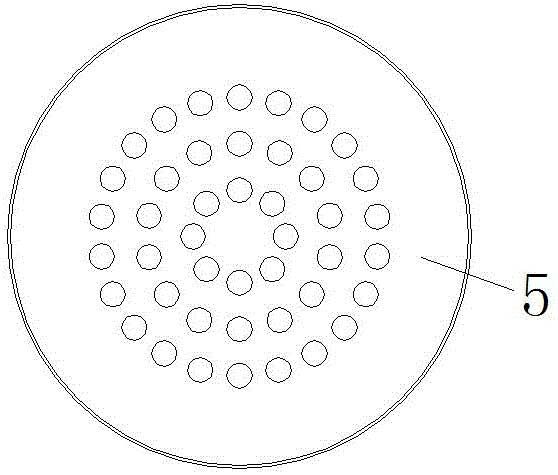

[0011]图2为本实用新型散料板结构示意图;

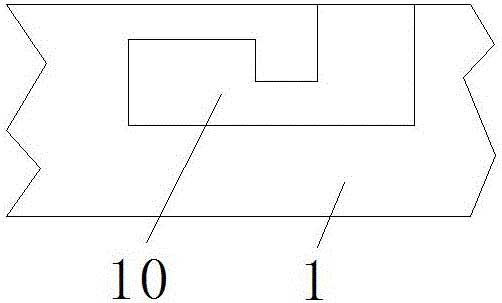

[0012]图3为本实用新型支撑挡圈局部结构示意图;
[0013]图4为本实用新型A处放大结构示意图。
[0014]图中：1支撑挡圈、2转动支撑件、21支撑环、22竖直支柱、23回转支撑、3转动驱动件、31驱动电机、32转轴、4支撑件、5散料板、6进料口、7上箱筛格、8安装脚板、9十字支架、10连接凹槽、11观察窗。
具体实施方式
[0015]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0016]请参阅图1-4，本实用新型提供一种技术方案：圆形摇摆筛布料器，包括上箱筛格7，上箱筛格7的上端中心设有进料口6，上箱筛格7的内部顶面均匀设有支撑件4，支撑件4的个数不少于三个，支撑件4的下端之间连接有支撑挡圈1，支撑件4的下端为J型结构，支撑挡圈1的内侧上端设有与支撑件4对应的连接凹槽10，支撑挡圈1的下端设有十字支架9，十字支架9的上表面通过转动支撑件2连接有散料板5，十字支架9的上表面中间固定有带动散料板5转动的转动驱动件3，上箱筛格7的上表面设有观察窗11，并且上箱筛格7的外侧均匀固定有安装脚板8，安装脚板8上设有安装通孔，散料板5为伞状结构，且散料板5上均匀设有通孔，转动驱动件3包括固定在十字支架9上表面的驱动电机31，驱动电机31的输出轴端部通过联轴器连接有转轴32，转轴32的上端与散料板5的下表面中心固定，通过驱动电机31转动可以带动转轴32转动，通过转轴32转动可以带动散料板5转动，散料板5转动时通过离心力可以将原料均匀散入到筛网上表面，使得散料更均匀，转动支撑件2包括固定在十字支架9上表面的竖直支柱22，竖直支柱22的上表面固定有回转支撑23，回转支撑23的上表面通过支撑环21与散料板5的下表面固定连接，该圆形摇摆筛布料器，结构简单，操作简便，可以将原料均匀的散入到筛网上，在跟随摇摆筛摇摆散料的同时增加离心旋转散料，以此使得布料更均匀。
[0017]在使用时：通过支撑件4的下端与连接凹槽10卡接可以将支撑挡圈1安装，使得对支撑挡圈1安装更方便，通过驱动电机31转动可以带动转轴32转动，通过转轴32转动可以带动散料板5转动，散料板5转动时通过离心力可以将原料均匀散入到筛网上表面，使得散料更均匀，通过回转支撑23使得散料板5转动更流畅，在跟随圆形摇摆筛摇摆的同时。
[0018]尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型。
说明书附图(4)
