权利要求

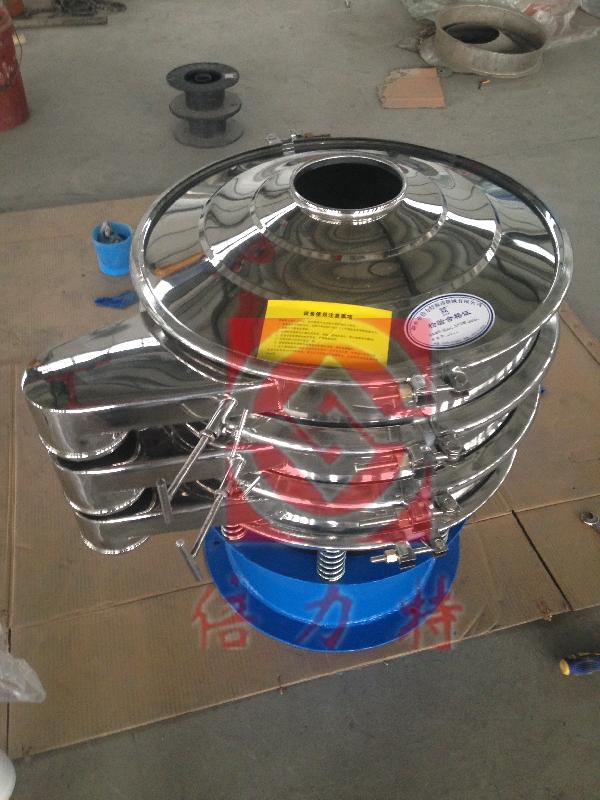

1.圆形摇摆筛气缸升降装置，包括底座(1)，其特征在于：所述底座(1)的上表面设有振动支座(8)，所述底座(1)上设有带动振动支座(8)振动的激振器(2)，所述振动支座(8)的上表面均匀设有筛格(7)，筛格(7)为上下堆叠设置，上方的筛格(7)上表面设有上盖(6)，筛格(7)、上盖(6)和振动支座(8)三者之间通过拉杆(9)固定，振动支座(8)的下端外侧固定有转动调节环(3)，所述转动调节环(3)的外侧均匀固定有上下顶升件(4)，筛格(7)和上盖(6)外侧均匀设有与上下顶升件(4)一一对应的顶升支座(5)，筛格(7)和上盖(6)上的顶升支座(5)呈左右错位的方式依次排布。
2.根据权利要求1所述的圆形摇摆筛气缸升降装置，其特征在于：所述上盖(6)的上端中心设有除尘口，而上盖(6)的上表面一侧设有进料口，通过进料口可以将原料导入到筛格(7)的上表面，通过除尘口可以对筛分时产生的灰尘导出。
3.根据权利要求1所述的圆形摇摆筛气缸升降装置，其特征在于：所述转动调节环(3)包括通过轴承与振动支座(8)转动连接的支撑环(34)，所述支撑环(34)的一侧设有齿条(33)，而振动支座(8)的侧面通过电机座连接有伺服电机(31)，所述伺服电机(31)的输出轴端部固定有齿轮(32)，所述齿轮(32)与齿条(33)相互啮合。
4.根据权利要求1所述的圆形摇摆筛气缸升降装置，其特征在于：所述上下顶升件(4)包括与转动调节环(3)外侧固定的气缸座(43)，所述气缸座(43)上固定安装有顶升气缸(42)，所述顶升气缸(42)的伸缩端固定有顶升块(41)。
说明书
技术领域
[0001]本实用新型涉及圆形摇摆筛技术领域，具体为圆形摇摆筛气缸升降装置。
背景技术
[0002]在摇摆筛中使用中，在对筛选直径进行调整时，需要对筛网进行调节，从而更换不同孔径的筛网，在对筛网进行更换时，现有摇摆筛通常是人工抬起筛网，但人工更换抬升筛网，尤人工很难保证安全及精准地将筛框抬起并更换筛网，稍不注意就易出现筛框脱手的情况，发生压裂筛网或夹手的可能性，而现有的圆形摇摆筛气缸升降装置结构复杂，每一组升降气缸只能够对一个筛格或上盖抬起，但圆形摇摆筛具有多个筛格时则需要安装多组顶升气缸
