权利要求
1.一种涡轮淘金机，包括旋转鼓(1)、旋转台(2)、支撑架(32)和水箱(4)，其特征在于：所述旋转鼓(1)上开设有圆形凹槽，且在该凹槽底部设置有螺旋叶片，所述旋转鼓(1)上的凹槽底部中心位置设置有旋转管(11)，所述旋转管(11)为中空管状一端贯穿旋转台(2)并与旋转台(2)转动连接、另一端与开设在旋转鼓(1)上的凹槽连通，所述旋转台(2)两端分别与固定安装在支撑架(32)上的支撑板(3)转动连接，所述支撑架(32)上、旋转台(2)下方设置有水箱(4)。
2.根据权利要求1所述的一种涡轮淘金机，其特征在于：所述旋转台(2)两侧安装有螺杆(20)，所述螺杆(20)一端与旋转台(2)固定连接，另一端穿过开设在支撑板(3)上的滑槽(31)并螺接有旋转头(201)，所述滑槽(31)为弧形并与螺杆(20)滑动连接，所述旋转台(2)上安装有电机(21)，所述电机(21)的输出端和旋转管(11)外壁上安装有链轮(27)，两个所述链轮(27)通过链条(28)传动连接。
3.根据权利要求1所述的一种涡轮淘金机，其特征在于：所述旋转台(2)上安装有水管架(23)，所述水管架(23)一端固定安装在旋转台(2)上、另一端经过弯折延伸到旋转鼓(1)的凹槽上方，并安装有垂直与该凹槽槽壁的横向喷头(25)和垂直与该凹槽槽底的竖向喷头(26)，所述横向喷头(25)和竖向喷头(26)通过水管(24)与安装在旋转台(2)上的水泵(22)输出端连接，所述水泵(22)的输入端通过管道与水箱(4)内部连通，且所述管道延伸至水箱(4)内底部。
4.根据权利要求1所述的一种涡轮淘金机，其特征在于：所述水箱(4)内部中空、顶部设置有斜板(41)，所述斜板(41)中间偏向高处的一侧开设有与水箱(4)内部连通的进水口(44)，所述斜板(41)侧边设置有挡板，且位于低处的挡板上开设有排料口(42)，所述排料口(42)上滑动设置有滑板(43)。
说明书
技术领域
[0001]本实用新型涉及选矿设备技术领域，具体为一种涡轮淘金机。
背景技术
[0002]涡轮淘金机是一种利用水流和离心力原理进行矿物分离的选矿设备，主要用于淘洗含金或其他重矿物的沙子和砾石，该设备在使用中要消耗大量的水，为了节约水资源，实现一部分水的循环使用，本实用新型提出一种涡轮淘金机。
发明内容
[0003]本实用新型的目的在于提出一种涡轮淘金机，以解决上述背景技术中提出的问题。
[0004]为实现上述目的，本实用新型提供如下技术方案，一种涡轮淘金机，包括旋转鼓、旋转台、支撑架和水箱，其特征在于：所述旋转鼓上开设有圆形凹槽，且在该凹槽底部设置有螺旋叶片，所述旋转鼓上的凹槽底部中心位置设置有旋转管，所述旋转管为中空管状一端贯穿旋转台并与旋转台转动连接、另一端与开设在旋转鼓上的凹槽连通，所述旋转台两端分别与固定安装在支撑架上的支撑板转动连接，所述支撑架上、旋转台下方设置有水箱。
[0005]优选的，所述旋转台两侧安装有螺杆，所述螺杆一端与旋转台固定连接，另一端穿过开设在支撑板上的滑槽并螺接有旋转头，所述滑槽为弧形并与螺杆滑动连接，所述旋转台上安装有电机，所述电机的输出端和旋转管外壁上安装有链轮，两个所述链轮通过链条传动连接。
[0006]优选的，所述旋转台上安装有水管架，所述水管架一端固定安装在旋转台上、另一端经过弯折延伸到旋转鼓的凹槽上方，并安装有垂直与该凹槽槽壁的横向喷头和垂直与该凹槽槽底的竖向喷头，所述横向喷头和竖向喷头通过水管与安装在旋转台上的水泵输出端连接，所述水泵的输入端通过管道与水箱内部连通，且所述管道延伸至水箱内底部。
[0007]优选的，所述水箱内部中空、顶部设置有斜板，所述斜板中间偏向高处的一侧开设有与水箱内部连通的进水口，所述斜板侧边设置有挡板，且位于低处的挡板上开设有排料口，所述排料口上滑动设置有滑板。
[0008]与现有技术相比，本实用新型的有益效果是：通过设置水箱，在存放设备用水的同时接收一部分从旋转管流回的水，实现部分水的循环使用，节约了水资源。
附图说明

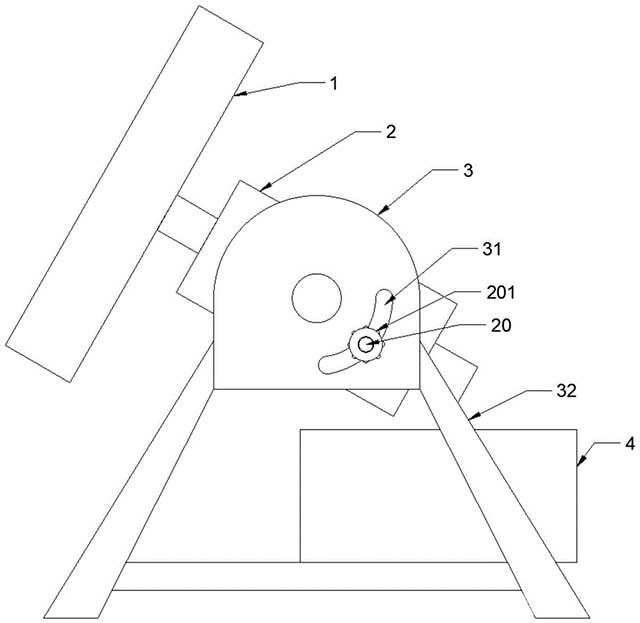

[0009]图1为本实用新型旋转鼓、旋转台、支撑架和水箱的位置连接示意图;

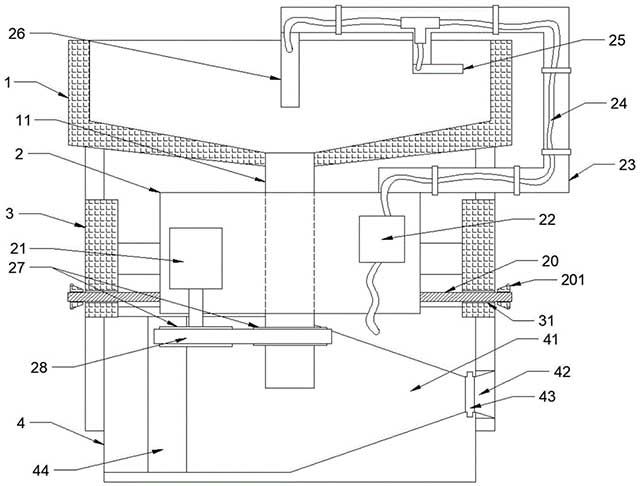

[0010]图2为本实用新型旋转鼓、旋转台、支撑架和水箱俯视剖面图;

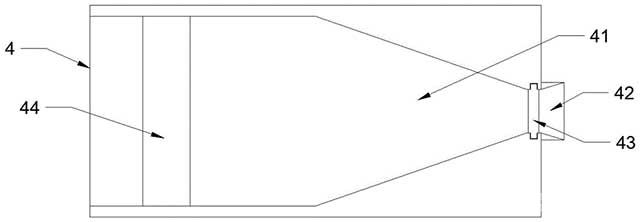

[0011]图3为本实用新型水箱俯视图;
[0012]图4为本实用新型水箱剖面图;

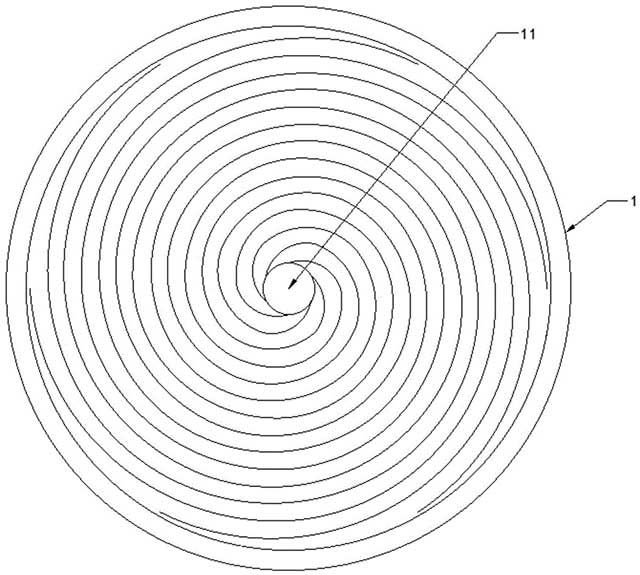

[0013]图5为本实用新型旋转鼓凹槽结构示意图。
[0014]图中：1旋转鼓、11旋转管、2旋转台、21电机、22水泵、23水管架、24水管、25横向喷头、26竖向喷头、27链轮、28链条、20螺杆、201旋转头、3支撑板、31滑槽、32支撑架、4水箱、41斜板、42排料口、43滑板、44进水口。
具体实施方式
[0015]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0016]参照图(1-5)，一种涡轮淘金机，包括旋转鼓1、旋转台2、支撑架32和水箱4，其特征在于：所述旋转鼓1上开设有圆形凹槽，且在该凹槽底部设置有螺旋叶片，所述旋转鼓1上的凹槽底部中心位置设置有旋转管11，所述旋转管11为中空管状一端贯穿旋转台2并与旋转台2转动连接、另一端与开设在旋转鼓1上的凹槽连通，所述旋转台2两端分别与固定安装在支撑架32上的支撑板3转动连接，所述支撑架32上、旋转台2下方设置有水箱4。
[0017]所述旋转台2两侧安装有螺杆20，所述螺杆20一端与旋转台2固定连接，另一端穿过开设在支撑板3上的滑槽31并螺接有旋转头201，所述滑槽31为弧形并与螺杆20滑动连接，所述旋转台2上安装有电机21，所述电机21的输出端和旋转管11外壁上安装有链轮27，两个所述链轮27通过链条28传动连接。
[0018]所述旋转台2上安装有水管架23，所述水管架23一端固定安装在旋转台2上、另一端经过弯折延伸到旋转鼓1的凹槽上方，并安装有垂直与该凹槽槽壁的横向喷头25和垂直与该凹槽槽底的竖向喷头26，所述横向喷头25和竖向喷头26通过水管24与安装在旋转台2上的水泵22输出端连接，所述水泵22的输入端通过管道与水箱4内部连通，且所述管道延伸至水箱4内底部。
[0019]所述水箱4内部中空、顶部设置有斜板41，所述斜板41中间偏向高处的一侧开设有与水箱4内部连通的进水口44，所述斜板41侧边设置有挡板，且位于低处的挡板上开设有排料口42，所述排料口42上滑动设置有滑板43。
[0020]本装置在使用时，推动旋转台2以及旋转台2上的旋转鼓1进行旋转，且旋转过程中螺杆20沿着滑槽31滑动，使旋转鼓1倾斜一定角度，之后拧紧旋转头201，旋转头201挤压支撑板3侧壁，增加旋转头201与支撑板3之间的摩擦力，来限制旋转头2的旋转，此时启动电机21通过链轮27和链条28的传动带动旋转管11以及和旋转管11连接的旋转鼓1旋转，通过水泵22将水箱4内的水泵入竖向喷头26和横向喷头25喷出，使水流分别沿着旋转鼓1凹槽的槽底和槽壁向下流，此时向旋转鼓1凹槽内倒入金矿，金矿中的尘土较轻会被水流冲向倾斜的旋转鼓底部，金的质量要重很多，不会被水流冲走，会随着旋转鼓的旋转在重力的作用下沿着螺旋叶片进入旋转管中，并沿着旋转管落入斜板41上，并在斜板41底部堆积，一部分流入旋转管内的水在斜板41上积累到一定高度后会从进水口处流回水箱中，实现一部分水的循环使用。
[0021]附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
[0022]此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
[0023]以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
