权利要求
1.双子选矿摇床，包括摇床本体(12);其特征在于：所述摇床本体(12)中部设置有沉淀槽(20)，且所述摇床本体(12)的端部设置有精矿槽(21)，其所述摇床本体(12)的边部设置有
尾矿槽(19)，所述摇床本体(12)的上侧面中间位置固定有中心水管(17)，其所述中心水管(17)的周侧等距对称设置有出水阀(18)，所述摇床本体(12)远离精矿槽(21)的一端上方设置有料斗(5)，所述料斗(5)边部固定有上支架(4)，且所述上支架(4)的底部固定有下支架(1)，所述下支架(1)的下部固定有下轴承座(2)，且所述下轴承座(2)经连板(6)连接上轴承座(7)，所述上轴承座(7)固定于所述摇床本体(12)的下侧面。
2.根据权利要求1所述的双子选矿摇床，其特征在于：所述精矿槽(21)与尾矿槽(19)的底部设置有排料导管(13)。
3.根据权利要求1所述的双子选矿摇床，其特征在于：所述料斗(5)内部设置隔离筛。
4.根据权利要求1所述的双子选矿摇床，其特征在于：所述下支架(1)的上部固定有电机(3)，且所述电机(3)的输出轴经换向结构(8)连接有牵引杆(9)，所述牵引杆(9)周侧活动设置有套件(10)，所述套件(10)活动贴合设置于连板(6)的一侧。
5.根据权利要求1所述的双子选矿摇床，其特征在于：所述下支架(1)的上侧面固定有竖板(16)，其所述竖板(16)活动贯穿有导向杆(14)，所述导向杆(14)周侧活动设置有套件(10)，所述套件(10)活动贴合设置于连板(6)的一侧，所述导向杆(14)与牵引杆(9)位于同一高度。
6.根据权利要求5所述的双子选矿摇床，其特征在于：所述导向杆(14)与牵引杆(9)的端部均固定有调节螺丝(11)，且所述调节螺丝(11)与套件(10)之间设置有弹簧(15)。
说明书
技术领域
[0001]本实用新型涉及选矿设备技术领域，具体为双子选矿摇床。
背景技术
[0002]选矿摇床可以使矿粒按其密度和粒度不同而沿不同方向运动，依次沿床面的边沿排出，排矿线很长，能产出多种质量不同的产物，如精矿、次精矿、中精矿和尾矿等。选矿摇床被作为重选设备，曾广泛用于砂金等矿物的分选，主要用于选金或选煤等。
[0003]现有公开专利(公告号为CN 217069216 U)一种选矿用自带除尘结构的双层摇床。其技术方案包括：底座、双层摇床主体与集水罐，底座的顶部固定有双层摇床主体，双层摇床主体的顶部设置有摇床面，底座的顶部固定安装有集水罐。本实用新型通过设置有移动板、清洁板、安装架、喷头与活动杆之间的相互配合，通过丝杆的旋转能够方便的使移动板顺着活动杆移动，使移动板能够在双层摇床主体的表面往复移动，通过喷头能够方便的将双层摇床主体的顶部进行喷洒，利用水将泥沙进行冲刷，通过清洁板能够对双层摇床主体的表面进行清洁，能够降低工作人员的工作强度，使在进行清洁时更加方便，增加实用性。
[0004]上述摇床结构采用双层结构，整体结构组成较为复杂，导致运行成本较高，实用性较低。为此，本实用新型提出双子选矿摇床，以实现对上述问题的改进。
实用新型内容
[0005]本实用新型的目的在于提供双子选矿摇床，以解决上述背景技术中提出现有的选矿摇床的实用性较低的问题。
[0006]为实现上述目的，本实用新型提供如下技术方案：双子选矿摇床，包括摇床本体;所述摇床本体中部设置有沉淀槽，且所述摇床本体的端部设置有精矿槽，其所述摇床本体的边部设置有尾矿槽，所述摇床本体的上侧面中间位置固定有中心水管，其所述中心水管的周侧等距对称设置有出水阀，所述摇床本体远离精矿槽的一端上方设置有料斗，所述料斗边部固定有上支架，且所述上支架的底部固定有下支架，所述下支架的下部固定有下轴承座，且所述下轴承座经连板连接上轴承座，所述上轴承座固定于所述摇床本体的下侧面。
[0007]优选的，所述精矿槽与尾矿槽的底部设置有排料导管。
[0008]优选的，所述料斗内部设置隔离筛。
[0009]优选的，所述下支架的上部固定有电机，且所述电机的输出轴经换向结构连接有牵引杆，所述牵引杆周侧活动设置有套件，所述套件活动贴合设置于连板的一侧。
[0010]优选的，所述下支架的上侧面固定有竖板，其所述竖板活动贯穿有导向杆，所述导向杆周侧活动设置有套件，所述套件活动贴合设置于连板的一侧，所述导向杆与牵引杆位于同一高度。
[0011]优选的，所述导向杆与牵引杆的端部均固定有调节螺丝，且所述调节螺丝与套件之间设置有弹簧。
[0012]与现有技术相比，本实用新型的有益效果是：
[0013]本实用新型通过设置摇床本体配合中心水管的冲洗，实现对矿石的筛选，相比目前的双层摇床结构，该双子选矿摇床结构更加简单，操作更加便捷，具有较大的实用价值，具体使用时，原料先倒入料斗，经过料斗内部的隔离筛的筛选后掉落至摇床本体，物料进入摇床本体的床面后，摇床本体震动使重物质快速沉入沉淀槽内，顺着沉淀槽往精矿槽运动，轻物料浮在重物料上面，通过出水阀上流出来的水冲刷到尾矿槽排出;
[0014]其中，电机启动时，经换向结构的传动作用，带动牵引杆的往复移动，牵引杆在移动的过程中，与其固定的调节螺丝经弹簧作用于套件，套件作用于连板，带动连板发生倾斜，从而使得摇床本体摆动，摇床本体摆动的过程中，导向杆随之往复移动，辅助摇床本体摆动，与导向杆与牵引杆相配合的弹簧一方面用于套件驱动，另一方面用于通过套件作用连板，使其恢复原位。
附图说明

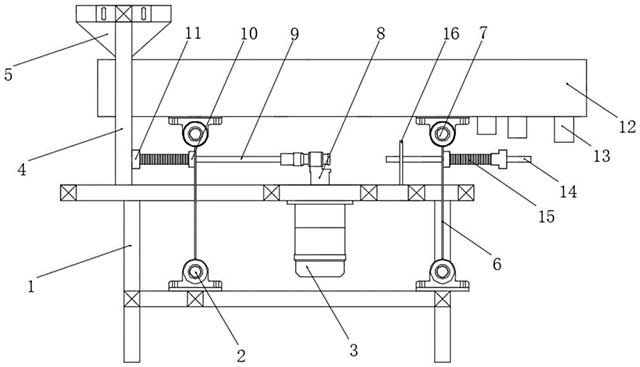

[0015]图1为本实用新型的整体结构侧面示意图;

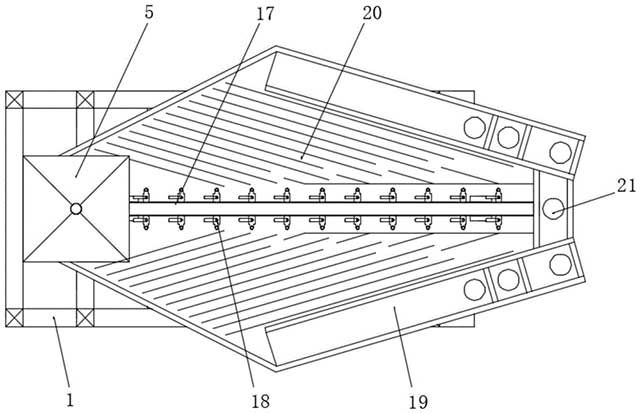

[0016]图2为本实用新型的整体结构俯视示意图;

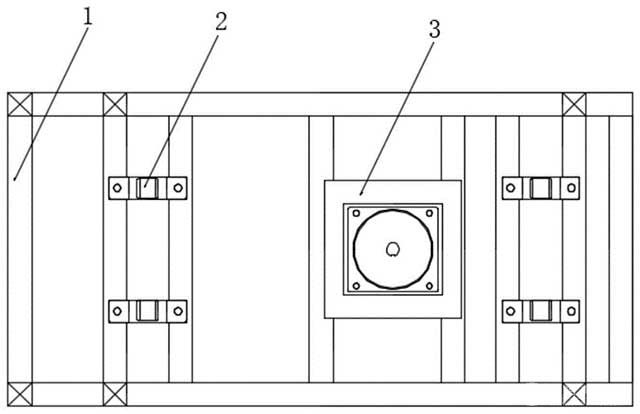

[0017]图3为本实用新型中的下支架结构示意图。
[0018]图中：1、下支架;2、下轴承座;3、电机;4、上支架;5、料斗;6、连板;7、上轴承座;8、换向结构;9、牵引杆;10、套件;11、调节螺丝;12、摇床本体;13、排料导管;14、导向杆;15、弹簧;16、竖板;17、中心水管;18、出水阀;19、尾矿槽;20、沉淀槽;21、精矿槽。
具体实施方式
[0019]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施条例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0020]实施例
[0021]请参阅图1-3，图示中的：本实施例为本技术方案中一种优选实施方式，双子选矿摇床，包括摇床本体12;所述摇床本体12中部设置有沉淀槽20，且所述摇床本体12的端部设置有精矿槽21，其所述摇床本体12的边部设置有尾矿槽19，所述摇床本体12的上侧面中间位置固定有中心水管17，其所述中心水管17的周侧等距对称设置有出水阀18，所述摇床本体12远离精矿槽21的一端上方设置有料斗5，所述料斗5边部固定有上支架4，且所述上支架4的底部固定有下支架1，所述下支架1的下部固定有下轴承座2，且所述下轴承座2经连板6连接上轴承座7，所述上轴承座7固定于所述摇床本体12的下侧面;
[0022]需要说明的是：本申请所涉及的双子选矿摇床中，通过设置摇床本体12配合中心水管17的冲洗，实现对矿石的筛选，相比目前的双层摇床结构，该双子选矿摇床结构更加简单，操作更加便捷，具有较大的实用价值，具体使用时，原料先倒入料斗5，经过料斗5内部的隔离筛的筛选后掉落至摇床本体12，物料进入摇床本体12的床面后，摇床本体12震动使重物质快速沉入沉淀槽20内，顺着沉淀槽20往精矿槽21运动，轻物料浮在重物料上面，通过出水阀18上流出来的水冲刷到尾矿槽19排出。
[0023]其中如图1所示，所述精矿槽21与尾矿槽19的底部设置有排料导管13;所述料斗5内部设置隔离筛;
[0024]需要说明的是：所述排料导管13用于精矿槽21与尾矿槽19中的固液混合物的排出，所述料斗5内部设置的隔离筛用于阻隔大颗粒物料进入摇床本体12，料斗5上方有冲洗水，对隔离筛上的物料进行清洗。
[0025]所述下支架1的上部固定有电机3，且所述电机3的输出轴经换向结构8连接有牵引杆9，所述牵引杆9周侧活动设置有套件10，所述套件10活动贴合设置于连板6的一侧;所述下支架1的上侧面固定有竖板16，其所述竖板16活动贯穿有导向杆14，所述导向杆14周侧活动设置有套件10，所述套件10活动贴合设置于连板6的一侧，所述导向杆14与牵引杆9位于同一高度;所述导向杆14与牵引杆9的端部均固定有调节螺丝11，且所述调节螺丝11与套件10之间设置有弹簧15;
[0026]需要说明的是：所述电机3启动时，经换向结构8的传动作用，带动所述牵引杆9的往复移动，所述牵引杆9在移动的过程中，与其固定的调节螺丝11经弹簧15作用于套件10，套件10作用于连板6，带动连板6发生倾斜，从而使得所述摇床本体12摆动，摇床本体12摆动的过程中，所述导向杆14随之往复移动，辅助摇床本体12摆动，与导向杆14与牵引杆9相配合的弹簧15一方面用于套件10驱动，另一方面用于通过套件10作用连板6，使其恢复原位。
[0027]在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
[0028]以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
说明书附图(3)
