高效离心分离式净水器

1004 编辑：中冶有色技术网来源：潍坊山水环保机械制造有限公司

2024-06-12 14:41:44

权利要求书： 1.一种高效离心分离式净水器，其特征在于：包括筒体和设置在筒体下方的沉淀管，所述沉淀管为上大下小的锥形，所述筒体的中间部分设置有进水口以及与进水口连通的混凝管，所述进水口与混凝管切向连通，所述混凝管外侧套装有分离管，所述混凝管的下端开口设置，所述混凝管的下端设置有挡水块。

2.根据权利要求1所述的一种高效离心分离式净水器，其特征在于：所述分离管为上小下大的圆台状，所述分离管的两端开口设置。

3.根据权利要求1所述的一种高效离心分离式净水器，其特征在于：所述挡水块的一端位于混凝管内，另一端位于混凝管外，所述挡水块和混凝管之间存在空隙。

4.根据权利要求1所述的一种高效离心分离式净水器，其特征在于：所述混凝管、分离管、挡水块与筒体均为同心设置。

5.根据权利要求1至4任一项所述的一种高效离心分离式净水器，其特征在于：所述混凝管上部依次设置有高效沉淀区、动态过滤区和清水区。

6.根据权利要求5所述的一种高效离心分离式净水器，其特征在于：所述动态过滤区上部设置有上滤板，下部设置有下滤板，所述上滤板和下滤板之间设置有用于填充滤料的滤料腔。

7.根据权利要求6所述的一种高效离心分离式净水器，其特征在于：所述滤料为悬浮滤料。

8.根据权利要求7所述的一种高效离心分离式净水器，其特征在于：所述上滤板和下滤板均设置有朝向滤料腔的布水帽。

9.根据权利要求6所述的一种高效离心分离式净水器，其特征在于：所述清水区位于上滤板上侧，所述清水区上部开设有出水口。

10.根据权利要求6所述的一种高效离心分离式净水器，其特征在于：所述滤料腔内还设置有反洗进水管，所述下滤板下侧设置有排泥管。

说明书：一种高效离心分离式净水器技术领域[0001] 本实用新型涉及净水领域，具体地说，是涉及一种高效离心分离式净水器。背景技术[0002] 工业污水、高浊度河水以及湿式除尘水和以江河湖井为水源的生活饮用水等都需要先经过处理才能使用，长期以来，废水的物化处理基本使用混凝反应、斜管沉淀、过滤、污

泥浓缩及气浮反应、过滤等工艺。现有的污水处理工艺和设备具有结构庞大、占地面积广，

投资高，运行成本大等问题。今年来随着水处理技术的不断进步，高效沉淀池的处理原理不

能满足社会进步的需求。

实用新型内容

[0003] 本实用新型的目的在于克服上述传统技术的不足之处，提供一种高效离心分离式净水器。

[0004] 本实用新型的目的是通过以下技术措施来达到的：一种高效离心分离式净水器，其特征在于：包括筒体和设置在筒体下方的沉淀管，所述沉淀管为上大下小的锥形，所述筒

体的中间部分设置有进水口以及与进水口连通的混凝管，所述进水口与混凝管切向连通，

所述混凝管外侧套装有分离管，所述混凝管的下端开口设置，所述混凝管的下端设置有挡

水块。

[0005] 作为一种优选方案，所述分离管为上小下大的圆台状，所述分离管的两端开口设置。

[0006] 作为一种优选方案，所述挡水块的一端位于混凝管内，另一端位于混凝管外，所述挡水块和混凝管之间存在空隙。

[0007] 作为一种优选方案，所述混凝管、分离管、挡水块与筒体均为同心设置。[0008] 作为一种优选方案，所述混凝管上部依次设置有高效沉淀区、动态过滤区和清水区。

[0009] 作为一种优选方案，所述动态过滤区上部设置有上滤板，下部设置有下滤板，所述上滤板和下滤板之间设置有用于填充滤料的滤料腔。

[0010] 作为一种优选方案，所述滤料为悬浮滤料。[0011] 作为一种优选方案，所述上滤板和下滤板均设置有朝向滤料腔的布水帽。[0012] 作为一种优选方案，所述清水区位于上滤板上侧，所述清水区上部开设有出水口。[0013] 作为一种优选方案，所述滤料腔内还设置有反洗进水管，所述下滤板下侧设置有排泥管。

[0014] 由于采用了上述技术方案，与现有技术相比，本实用新型的优点是：通过在筒体中部设置混凝管，使进入混凝管的水和药剂充分混合，在混凝管下端设置挡水块，外侧设置分

离管，可以使水经挡水块反射到分离管内进行分离，混合和分离在一个设备上进行，同时又

分开在混凝管和分离管内进行，可有效提高混合和分离的效果，同时整个水的处理均在同

一设备上进行，可以有效减小占地面积，节约成本。

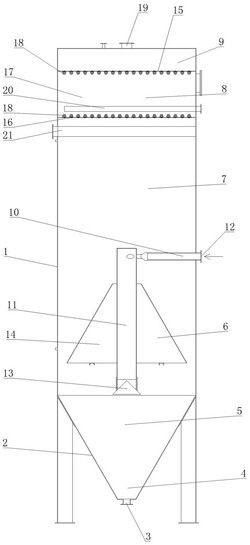

[0015] 下面结合附图和具体实施方式对本实用新型作进一步说明。附图说明[0016] 图1是本实用新型一种高效离心分离式净水器的结构示意图。具体实施方式[0017] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的

实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下

所获得的所有其他实施例，都属于本实用新型保护的范围。

[0018] 在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为

了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的

方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

[0019] 此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者

隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个

以上，除非另有明确具体的限定。

[0020] 实施例：如图1所示，一种高效离心分离式净水器，包括筒体1，筒体1为圆柱状，筒体1下部连通有沉淀管2，沉淀管2为上大下小的锥状，沉淀管2的上端和筒体1下端连通，沉

淀管2的下端设置有排污口3。其中沉淀管2靠近排污口3处为污泥浓缩区4，靠近筒体1的部

分为高效混凝区5，筒体1由下向上依次为离心分离区6、高效沉淀区7、动态过滤区8和清水

区9。

[0021] 离心分离区6位于筒体1的下部，离心分离区6内设置有主管10和混凝管11，主管10沿水平方向设置，混凝管11沿竖直方向设置，主管10设置在离心分离区6的上部，主管10的

一端位于筒体1外并开设有进水口12，另一端位于筒体1内并与混凝管11的上部连接，主管

10与混凝管11连接处沿混凝管11的切向设置，混凝管11的上端封闭设置，下端开口，开口处

位于沉淀管2上方，开口处设置有挡水块13，挡水块13为上小下大的锥状，挡水块13的上端

位于混凝管11内，下端直径大于混凝管11的直径并位于混凝管11外。如图1所示，混凝管11

的外部还设置有分离管14，分离管14为上小下大的圆台状，分离管14两端均开口设置，本实

施例中，混凝管11、分离管14、挡水块13与筒体1均为同心设置。原水由进水口12进入到主管

10内，再沿混凝管11切向进入混凝管11内，向下运动到下端开口，经挡水块13反射到分离管

14的内壁上，并在推力的作用下由分离管14的上端向上流出。

[0022] 动态过滤区8设置有上滤板15和下滤板16，上滤板15和下滤板16之间设置有用于填充滤料的滤料腔17，上滤板15和下滤板16均设置有朝向滤料腔17的布水帽18。本实施例

中，滤料为悬浮滤料。

[0023] 上滤板15上方为清水区9，筒体1的上端开设有与清水区9连通的出水口19。[0024] 原水经泵提升进入主管10，在泵和进水口12之间投加凝聚和助凝药剂，在主管10内使水产生压力，进入混凝管11的水做旋转运动，药剂和水充分混合，絮凝形成矾花。

[0025] 经挡水块13反射的水产生剧烈的旋转速度，从而产生离心力，在离心力的作用下原水中形成的悬浮颗粒及矾花被甩向分离管14的器壁，并随下旋流及自身重力作用沿内壁

下滑至沉淀管2内，废水向下，清水向上，废水作螺旋运动到一定程度后向中心靠拢，又形成

向上的旋流，这股旋流水质较清，同位原来清水一起向上从分离管14的上端流出一直经过

高效沉淀区7，流过设置在上部的下滤板16进入滤料腔17。

[0026] 粒径大于20μm的悬浮颗粒（矾花）被固液分离至沉淀管2。废水在沉淀管2内经离心分离使中间水质较清的部分向上进入高效沉淀区7再次完成二次沉淀。二次沉淀后的上清

液进入动态过滤区8。而污泥则向下聚集在污泥浓缩区4，污泥在污泥浓缩区4内经聚合力的

作用下，颗粒群体结合成一整体，各自保持相对不变位置共同下沉，颗粒间将缝隙中液体挤

出界面，固体颗粒被浓缩压密后从锥体底部的排污口3排出，一般污泥含水率≤90%（排污量

只有传统工艺的1/6）。

[0027] 原水经分离净化、沉淀后，水质达到技术指标要求，水中含有质量小的颗粒漂浮物随着水位的上升进入动态过滤区8。动态过滤区8采用特殊结构，表面新型吸附的悬浮滤料，

借助水位上升流，滤料之间产生扰动，从而实现动态过滤。动态过滤的特点是：滤料表面积

大、吸附能力强，可截留5μm以上的粒径的悬浮物，实现水质的二次净化。在水流上升状态下

相互摩擦，碰撞，滤料不易板结，吸附的颗粒物易脱落下沉至高效沉淀区7，大部分通过排污

口3排出。

[0028] 如图1所示，滤料腔17内还设置有反洗进水管20，用于对滤料的反洗，下滤板16下方设置有排泥管21，排泥管21用于将滤料反洗时的污水排出。

[0029] 对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新

型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新

型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含

义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制

所涉及的权利要求。

[0030] 此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当

将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员

可以理解的其他实施方式。
