具备自清洁功能的污水处理设备

296 编辑：中冶有色技术网来源：安庆职业技术学院

2024-01-11 11:37:01

权利要求书： 1.一种具备自清洁功能的污水处理设备，其特征在于：包括净化箱（1），安装架（2），杂物过滤机构（3），进水管（4），第一水阀（5），杂质过滤机构（6），导管（7），除臭机构（8），排水管（9），排水阀（10），清污管（11），第二水阀（12），排污管（13），排污管水阀（14）和支脚（15），所述的安装架（2）焊接在净化箱（1）的顶部，该安装架（2）的内部固定有杂物过滤机构（3）；

所述的杂质过滤机构（6）固定在净化箱（1）内部上方，并通过进水管（4）与杂物过滤机构（3）连接；所述的进水管（4）贯穿通过密封体（62），该进水管（4）上设置有第一水阀（5）；所述的除臭机构（8）固定在净化箱（1）内部下方，并通过导管（7）与杂质过滤机构（6）的顶部连通；

所述的排水管（9）设置在除臭机构（8）的底部，该排水管（9）上设置有排水阀（10）；所述的清污管（11）设置成Y形，并与杂质过滤机构（6）一侧的上方和下方连通设置，该清污管（11）上设置有第二水阀（12）；所述的排污管（13）设置在杂质过滤机构（6）上远离清污管（11）的一侧的下方，该排污管（13）上设置有排污管水阀（14）。

2.根据权利要求1所述的一种具备自清洁功能的污水处理设备，其特征在于：所述的杂物过滤机构（3）包括漏斗（31），栅格板（32）和沉降槽（33），所述的栅格板（32）卡接在漏斗（31）的顶部；所述的沉降槽（33）设置在漏斗（31）的底部，并与漏斗（31）可拆卸连接。

3.根据权利要求1所述的一种具备自清洁功能的污水处理设备，其特征在于：所述的杂质过滤机构（6）包括过滤箱（61），密封体（62），石英砂过滤层（63）和猛砂过滤层（64），所述的石英砂过滤层（63）和猛砂过滤层（64）固定设置在过滤箱（61）内部中间；所述的密封体（62）贯穿设置在石英砂过滤层（63）和猛砂过滤层（64）的中心。

4.根据权利要求1所述的一种具备自清洁功能的污水处理设备，其特征在于：所述的除臭机构（8）包括除臭箱（81），活性炭过滤层（82）和除臭海绵（83），所述的活性炭过滤层（82）设置在除臭箱（81），紧挨着活性炭过滤层（82）的下方设置有除臭海绵（83）。

5.根据权利要求1所述的一种具备自清洁功能的污水处理设备，其特征在于：所述的支脚（15）通过螺栓固定在净化箱（1）的底部。

说明书：一种具备自清洁功能的污水处理设备技术领域[0001] 本实用新型涉及污水处理设备技术领域，具体为一种具备自清洁功能的污水处理设备。

背景技术[0002] 随着水资源的日益短缺，节约用水已成为世界性的问题，对于居住在城市中的人们来说，节约用水更是一个迫切的问题，在日常生活中人们清洗完蔬菜、水果等的水可以经

过净化重新利用的水，人们虽然设计出了各种节水设备，但是这些设备却普遍存在体积大，

结构复杂，操作难，使用和维护费用昂贵的问题，不使用于城市中家庭污水的再利用，而这

种水资源的浪费累计起来却是相当惊人。

[0003] 现有家用污水处理设备不具有自清洁的功能，长时间使用后，不仅存在着净化水效率低下，而且可能造成设备堵塞，导致设备报废的问题。

发明内容[0004] 本实用新型的目的在于提供一种具备自清洁功能的污水处理设备，以解决上述背景技术中提出的现有家用污水处理设备不具有自清洁的功能，长时间使用后，不仅存在着

净化水效率低下，而且可能造成设备堵塞，导致设备报废的问题。

[0005] 为实现上述目的，本实用新型提供如下技术方案：一种具备自清洁功能的污水处理设备，包括净化箱，安装架，杂物过滤机构，进水管，第一水阀，杂质过滤机构，导管，除臭

机构，排水管，排水阀，清污管，第二水阀，排污管，排污管水阀和支脚，所述的安装架焊接在

净化箱的顶部，该安装架的内部固定有杂物过滤机构；所述的杂质过滤机构固定在净化箱

内部上方，并通过进水管与杂物过滤机构连接；所述的进水管贯穿通过密封体，该进水管上

设置有第一水阀；所述的除臭机构固定在净化箱内部下方，并通过导管与杂质过滤机构的

顶部连通；所述的排水管设置在除臭机构的底部，该排水管上设置有排水阀；所述的清污管

设置成Y形，并与杂质过滤机构一侧的上方和下方连通设置，该清污管上设置有第二水阀，

通过清污管向杂质过滤机构内冲水，可以使杂质过滤机构内过滤掉的污泥等杂质进行反向

冲刷，并通过排污管排除至外界，防止杂质过滤机构出现堵塞的状况，提高净化效率和设备

使用寿命；所述的排污管设置在杂质过滤机构上远离清污管的一侧的下方，该排污管上设

置有排污管水阀。

[0006] 所述的杂物过滤机构包括漏斗，栅格板和沉降槽，所述的栅格板卡接在漏斗的顶部；所述的沉降槽设置在漏斗的底部，并与漏斗可拆卸连接，方便沉降物杂的收集和处理。

[0007] 所述的杂质过滤机构包括过滤箱，密封体，石英砂过滤层和猛砂过滤层，所述的石英砂过滤层和猛砂过滤层固定设置在过滤箱内部中间；所述的密封体贯穿设置在石英砂过

滤层和猛砂过滤层的中心。

[0008] 优选的，所述的除臭机构包括除臭箱，活性炭过滤层和除臭海绵，所述的活性炭过滤层设置在除臭箱，紧挨着活性炭过滤层的下方设置有除臭海绵，活性炭过滤层和除臭海

绵可以将污水的异味进行清除，使污水净化质量大大提高。

[0009] 优选的，所述的支脚通过螺栓固定在净化箱的底部。[0010] 与现有技术相比，本实用新型的有益效果是：[0011] 1：本实用新型，清污管设置成Y形，并与杂质过滤机构一侧的上方和下方连通设置，通过清污管向杂质过滤机构内冲水，可以使杂质过滤机构内过滤掉的污泥等杂质进行

反向冲刷，并通过排污管排除至外界，防止杂质过滤机构出现堵塞的状况，提高净化效率和

设备使用寿命；

[0012] 2：本实用新型，沉降槽设置在漏斗的底部，并与漏斗可拆卸连接，方便沉降物杂的收集和处理；

[0013] 3：本实用新型，活性炭过滤层的下方设置有除臭海绵，活性炭过滤层和除臭海绵可以将污水的异味进行清除，使污水净化质量大大提高。

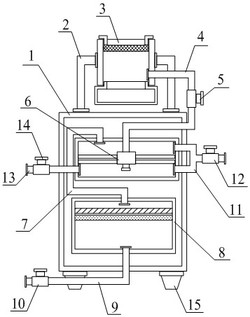

附图说明[0014] 图1为本实用新型的结构示意图；[0015] 图2为本实用新型的杂物过滤机构结构示意图；[0016] 图3为本实用新型的杂质过滤机构结构示意图；[0017] 图4为本实用新型的除臭机构结构示意图。[0018] 图中：1、净化箱；2、安装架；3、杂物过滤机构；31、漏斗；32、栅格板；33、沉降槽；4、进水管；5、第一水阀；6、杂质过滤机构；61、过滤箱；62、密封体；63、石英砂过滤层；64、猛砂

过滤层；7、导管；8、除臭机构；81、除臭箱；82、活性炭过滤层；83、除臭海绵；9、排水管；10、排

水阀；11、清污管；12、第二水阀；13、排污管；14、排污管水阀；15、支脚。

具体实施方式[0019] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的

实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下

所获得的所有其他实施例，都属于本实用新型保护的范围。

[0020] 请参阅图1?4，本实用新型提供的一种实施例：一种具备自清洁功能的污水处理设备，包括净化箱1，安装架2，杂物过滤机构3，进水管4，第一水阀5，杂质过滤机构6，导管7，除

臭机构8，排水管9，排水阀10，清污管11，第二水阀12，排污管13，排污管水阀14和支脚15，所

述的安装架2焊接在净化箱1的顶部，该安装架2的内部固定有杂物过滤机构3；所述的杂质

过滤机构6固定在净化箱1内部上方，并通过进水管4与杂物过滤机构3连接；所述的进水管4

贯穿通过密封体62，该进水管4上设置有第一水阀5；所述的除臭机构8固定在净化箱1内部

下方，并通过导管7与杂质过滤机构6的顶部连通；所述的排水管9设置在除臭机构8的底部，

该排水管9上设置有排水阀10；所述的清污管11设置成Y形，并与杂质过滤机构6一侧的上方

和下方连通设置，该清污管11上设置有第二水阀12，通过清污管11向杂质过滤机构6内冲

水，可以使杂质过滤机构6内过滤掉的污泥等杂质进行反向冲刷，并通过排污管13排除至外

界，防止杂质过滤机构6出现堵塞的状况，提高净化效率和设备使用寿命；所述的排污管13

设置在杂质过滤机构6上远离清污管11的一侧的下方，该排污管13上设置有排污管水阀14。

[0021] 所述的杂物过滤机构3包括漏斗31，栅格板32和沉降槽33，所述的栅格板32卡接在漏斗31的顶部；所述的沉降槽33设置在漏斗31的底部，并与漏斗31可拆卸连接，方便沉降物

杂的收集和处理。

[0022] 所述的杂质过滤机构6包括过滤箱61，密封体62，石英砂过滤层63和猛砂过滤层64，所述的石英砂过滤层63和猛砂过滤层64固定设置在过滤箱61内部中间；所述的密封体

62贯穿设置在石英砂过滤层63和猛砂过滤层64的中心。

[0023] 所述的除臭机构8包括除臭箱81，活性炭过滤层82和除臭海绵83，所述的活性炭过滤层82设置在除臭箱81，紧挨着活性炭过滤层82的下方设置有除臭海绵83，活性炭过滤层

82和除臭海绵83可以将污水的异味进行清除，使污水净化质量大大提高。

[0024] 所述的支脚15通过螺栓固定在净化箱1的底部。[0025] 工作原理：在使用的时候，将污水倒入杂物过滤机构3，栅格板32阻挡掉大体积杂物后进入沉降槽33，沉降槽33沉淀质量较大的杂质，然后污水通过进水管4进入杂质过滤机

构6，石英砂过滤层63和猛砂过滤层64将大部分悬浮杂质去除，然后净化后移的污水通过导

管7进入除臭机构8，经活性炭过滤层82和除臭海绵83进行进一步异味和细小杂质去除，并

经排水管9排出外界进行重复利用，进行装置自清理时，关闭第一水阀5和排水阀10，打开第

二水阀12和排污管水阀14，通过清污管11向杂质过滤机构6内冲水，可以使杂质过滤机构6

内过滤掉的污泥等杂质进行反向冲刷，并通过排污管13排除至外界，防止杂质过滤机构6出

现堵塞的状况，提高净化效率和设备使用寿命。

[0026] 对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新

型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新

型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含

义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制

所涉及的权利要求。
