具有智能调节功能的皮带输送机

688 编辑：中冶有色技术网来源：上海景豪机械设备有限公司

2023-11-17 16:16:57

权利要求书： 1.一种具有智能调节功能的皮带输送机，包括皮带输送机本体（1），其特征在于：所述皮带输送机本体（1）底部的右侧设置有调整箱（2），所述调整箱（2）内腔底部的右侧固定连接有电机（3），所述电机（3）的输出端固定连接有主动锥齿轮（4），所述主动锥齿轮（4）的表面啮合有从动锥齿轮（5），所述从动锥齿轮（5）的内腔固定连接有螺纹杆（6），所述螺纹杆（6）的表面螺纹连接有螺纹套（7），所述螺纹套（7）的两侧均固定连接有支撑板（8），所述支撑板（8）的顶部固定连接有顶升杆（9），所述皮带输送机本体（1）底部的左侧固定连接有清理箱（10），所述清理箱（10）内腔的底部固定连接有限位伸缩杆（11），所述限位伸缩杆（11）的顶部固定连接有毛刷（12）。

2.根据权利要求1所述的一种具有智能调节功能的皮带输送机，其特征在于：所述皮带输送机本体（1）的底部通过转轴活动连接有液压伸缩杆（13），所述液压伸缩杆（13）的底部通过转轴活动连接有接触板（14）。

3.根据权利要求1所述的一种具有智能调节功能的皮带输送机，其特征在于：所述调整箱（2）的两侧均开设有限位槽（15），所述限位槽（15）的内腔固定连接有滑杆（16），所述滑杆（16）的表面滑动连接有滑块（17），所述滑块（17）的一侧与支撑板（8）固定连接。

4.根据权利要求1所述的一种具有智能调节功能的皮带输送机，其特征在于：所述螺纹杆（6）的顶部与底部均通过轴承与调整箱（2）活动连接，所述顶升杆（9）的顶部通过转轴与皮带输送机本体（1）活动连接。

5.根据权利要求1所述的一种具有智能调节功能的皮带输送机，其特征在于：所述皮带输送机本体（1）底部的左侧与调整箱（2）的底部均固定连接有移动轮（18），所述移动轮（18）的数量为八个。

6.根据权利要求1所述的一种具有智能调节功能的皮带输送机，其特征在于：所述限位伸缩杆（11）的表面套设有弹簧（19），所述清理箱（10）的底部开设有漏料通孔（20）。

说明书：一种具有智能调节功能的皮带输送机技术领域

本实用新型涉及皮带输送机技术领域，具体为一种具有智能调节功能的皮带输送机。

背景技术

带式输送机又称胶带输送机，广泛应用于家电、电子、电器、机械、烟草、注塑、邮电、印刷、食品等各行各业，物件的组装、检测、调试、包装及运输等，皮带输送机具有输送能力强，输送距离远，结构简单易于维护，能方便地实行程序化控制和自动化操作，运用输送带的连续或间歇运动来输送100KG以下的物品或粉状、颗状物品，其运行高速、平稳，噪音低，并可以上下坡传送，但是现有的皮带输送机在使用时不能快速的调整输送高度，降低了输送效率。

实用新型内容

本实用新型的目的在于提供一种具有智能调节功能的皮带输送机，具备方便调整的优点，解决了现有的皮带输送机在使用时不能快速的调整输送高度，降低了输送效率的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有智能调节功能的皮带输送机，包括皮带输送机本体，所述皮带输送机本体底部的右侧设置有调整箱，所述调整箱内腔底部的右侧固定连接有电机，所述电机的输出端固定连接有主动锥齿轮，所述主动锥齿轮的表面啮合有从动锥齿轮，所述从动锥齿轮的内腔固定连接有螺纹杆，所述螺纹杆的表面螺纹连接有螺纹套，所述螺纹套的两侧均固定连接有支撑板，所述支撑板的顶部固定连接有顶升杆，所述皮带输送机本体底部的左侧固定连接有清理箱，所述清理箱内腔的底部固定连接有限位伸缩杆，所述限位伸缩杆的顶部固定连接有毛刷。

优选的，所述皮带输送机本体的底部通过转轴活动连接有液压伸缩杆，所述液压伸缩杆的底部通过转轴活动连接有接触板。

优选的，所述调整箱的两侧均开设有限位槽，所述限位槽的内腔固定连接有滑杆，所述滑杆的表面滑动连接有滑块，所述滑块的一侧与支撑板固定连接。

优选的，所述螺纹杆的顶部与底部均通过轴承与调整箱活动连接，所述顶升杆的顶部通过转轴与皮带输送机本体活动连接。

优选的，所述皮带输送机本体底部的左侧与调整箱的底部均固定连接有移动轮，所述移动轮的数量为八个。

优选的，所述限位伸缩杆的表面套设有弹簧，所述清理箱的底部开设有漏料通孔。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过皮带输送机本体、调整箱、电机、主动锥齿轮、从动锥齿轮、螺纹杆、螺纹套、支撑板、顶升杆、清理箱、限位伸缩杆与毛刷的配合使用，能够快速的调整输送高度，并且能够对皮带输送机本体的表面进行清理，提高输送效率，解决了现有的皮带输送机在使用时不能快速的调整输送高度，降低了输送效率的问题。

2、本实用新型通过设置液压伸缩杆与接触板，能够在调整高度后对皮带输送机本体进行支撑，通过设置限位槽、滑杆与滑块，能够对螺纹套进行限位，并且使支撑板更好的移动，通过设置移动轮，能够方便移动皮带输送机本体，通过设置弹簧与漏料通孔，使毛刷始终紧贴在皮带输送机本体的表面，并且能够将清理产生的粉尘及碎屑及时向外排出。

附图说明

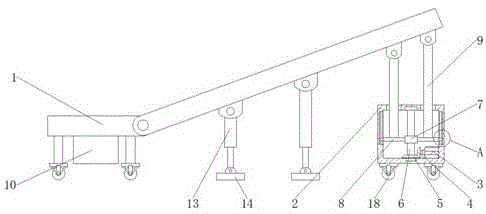

图1为本实用新型结构示意图；

图2为本实用新型清理箱的内部结构示意图；

图3为本实用新型图1中A处的放大图。

图中：1、皮带输送机本体；2、调整箱；3、电机；4、主动锥齿轮；5、从动锥齿轮；6、螺纹杆；7、螺纹套；8、支撑板；9、顶升杆；10、清理箱；11、限位伸缩杆；12、毛刷；13、液压伸缩杆；14、接触板；15、限位槽；16、滑杆；17、滑块；18、移动轮；19、弹簧；20、漏料通孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种具有智能调节功能的皮带输送机，包括皮带输送机本体1，皮带输送机本体1的底部通过转轴活动连接有液压伸缩杆13，液压伸缩杆13的底部通过转轴活动连接有接触板14，皮带输送机本体1底部的左侧与调整箱2的底部均固定连接有移动轮18，移动轮18的数量为八个，通过设置液压伸缩杆13与接触板14，能够在调整高度后对皮带输送机本体1进行支撑，通过设置限位槽15、滑杆16与滑块17，能够对螺纹套7进行限位，并且使支撑板8更好的移动，通过设置移动轮18，能够方便移动皮带输送机本体1，通过设置弹簧19与漏料通孔20，使毛刷12始终紧贴在皮带输送机本体1的表面，并且能够将清理产生的粉尘及碎屑及时向外排出，皮带输送机本体1底部的右侧设置有调整箱2，调整箱2的两侧均开设有限位槽15，限位槽15的内腔固定连接有滑杆16，滑杆16的表面滑动连接有滑块17，滑块17的一侧与支撑板8固定连接，调整箱2内腔底部的右侧固定连接有电机3，电机3的输出端固定连接有主动锥齿轮4，主动锥齿轮4的表面啮合有从动锥齿轮5，从动锥齿轮5的内腔固定连接有螺纹杆6，螺纹杆6的顶部与底部均通过轴承与调整箱2活动连接，顶升杆9的顶部通过转轴与皮带输送机本体1活动连接，螺纹杆6的表面螺纹连接有螺纹套7，螺纹套7的两侧均固定连接有支撑板8，支撑板8的顶部固定连接有顶升杆9，皮带输送机本体1底部的左侧固定连接有清理箱10，清理箱10内腔的底部固定连接有限位伸缩杆11，限位伸缩杆11的表面套设有弹簧19，清理箱10的底部开设有漏料通孔20，限位伸缩杆11的顶部固定连接有毛刷12，通过皮带输送机本体1、调整箱2、电机3、主动锥齿轮4、从动锥齿轮5、螺纹杆6、螺纹套7、支撑板8、顶升杆9、清理箱10、限位伸缩杆11与毛刷12的配合使用，能够快速的调整输送高度，并且能够对皮带输送机本体1的表面进行清理，提高输送效率，解决了现有的皮带输送机在使用时不能快速的调整输送高度，降低了输送效率的问题。

使用时，将皮带输送机本体1移动至指定位置，电机3通过主动锥齿轮4、从动锥齿轮5与螺纹杆6带动螺纹套7移动，螺纹套7带动支撑板8移动，支撑板8带动顶升杆9移动，顶升杆9带动皮带输送机本体1向上或向下调整输送高度，输送过程中毛刷12在弹簧19的作用下始终紧贴在皮带输送机本体1的表面，将表面粘覆的粉尘及碎屑刷除。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
