本发明公开了一种可对输送料进行筛选的矿山用皮带输送机及其使用方法,涉及矿山运输领域,为解决现有技术中的现有的皮带输送机输送过程中矿料中过多的粉灰会影响到输送机的运输质量的问题。所述第一输送机与第二输送机之间安装有筛选箱,所述筛选箱的下方设置有收料箱,所述筛选箱的内部安装有振动筛盘,所述振动筛盘的两侧均设置有延伸板,所述延伸板设置有若干个,且所述筛选箱的两侧均设置有缺口,所述延伸板与缺口通过卡扣卡合,所述第一输送机和第二输送机的上端均安装有连接板,所述筛选箱的下端安装有连接套环,所述连接套环的外部设置有导轨,所述连接板通过导轨与连接套环滑动连接,所述连接套环的内部安装有齿轮盘。

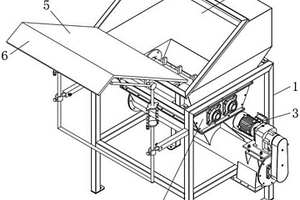

本实用新型公开了一种便于移动的选矿用筛分设备,包括筛分装置和底座,所述筛分装置的上端固定连接有加料斗,所述筛分装置的右下端焊接有底座,所述底座的下端活动连接有万向轮,所述底座的左上端固定连接有第一电动机,所述第一电动机的上端固定连接有第一导矿板,所述第一导矿板的右端活动连接有第一传动带,所述第一导矿板的上端固定连接有第二电动机,所述第二电动机的上端固定连接有第二导矿板,所述第二导矿板的右端活动连接有第二传动带,所述底座的中部固定连接有第一储料箱。该便于移动的选矿用筛分设备,解决了传统选矿筛分设备不便移动的缺点,而且提高了选矿机的分选率,区分料的大小,分类放置,节约生产成本。
本实用新型涉及一种用于磨矿机的无动力隔渣筛,包括集料箱、筛箱、筛框、筛网和支架,所述的支架设置在磨矿机出浆口下方,筛箱固设在支架上,集料箱设置在筛箱上部一端;所述的筛箱整体为上部开口的箱体结构,其下部连通有漏斗形矿浆出口,筛箱的箱体内设有中隔板,中隔板两侧分别设有筛框,每个筛框上均覆设有筛网;所述的集料箱整体为上部开口的箱体结构,其上部开口位于磨矿机出浆口下方,集料箱设有两个可分别封闭的出浆口,两个出浆口分别位于筛箱中隔板的两侧。本实用新型结构简单牢固,在筛箱内设置两个相互独立的筛框,在使用及更换筛网时一侧筛框工作,另一侧可进行更换,磨矿机不需停机,可大幅提升整个选矿生产线的效率。

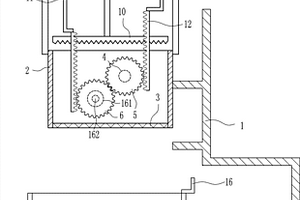

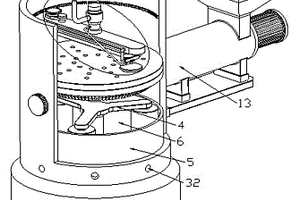

本发明公开一种矿石粉碎筛分装置,包括支撑板、矿石粉碎模块、矿石筛分模块、传送带和小颗粒矿石接料槽。其中矿石粉碎模块包括粉碎罐、进料口、出料口、第一齿轮、第二齿轮、第一电机、粉碎轴和挡板;矿石筛分模块包括筛分管道、连接套、环形圈、第二电机、连接件、转轴和筛分进料滑道。本发明将矿石的粉碎筛分和转运整合为一体,能够保证矿石加工的自主性,提高了矿石的加工效率,减少了不必要的人力物力投入。解决了现有技术中矿石在粉碎之后通常需要通过人工转运的方式将其转运至筛分机内进行筛分,而且在筛分时候任然需要专员进行收集,整个过程效率慢,而且人力物力消耗大的问题。
本实用新型属于钼选矿磨矿生产设备技术领域,具体涉及一种钼选厂一段磨矿系统用圆筒筛。该钼选厂一段磨矿系统用圆筒筛,采用聚氨酯筛板圆筒筛,其聚氨酯筛板设有聚氨酯板、纵向钢丝绳、横向钢丝,所述纵向钢丝绳和横向钢丝通过预埋方式将聚氨酯板固定在一起构成聚氨酯筛板,聚氨酯筛板弯曲成圆弧形圆周固定于筛架外侧,聚氨酯板设有筛孔。本实用新型通过对一段磨矿系统采用高强度聚氨酯筛板圆筒筛,能有效拦截阻止球磨机碎球进入矿浆池,保护了一段磨矿系统的渣浆泵和水力旋流组,显著提高了一段磨矿系统磨矿效率,提高了生产效率。

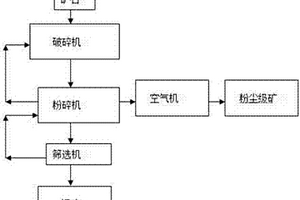

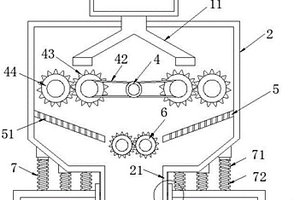

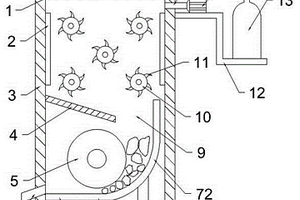

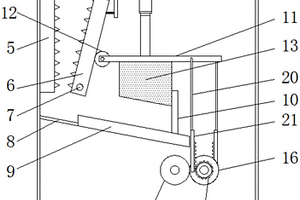

本实用新型公开了一种自动筛分式矿石破碎机,包括粉碎箱,粉碎箱内部的顶端固定设有粉碎室,粉碎室的底端固定设有筛分板,粉碎室的两侧均固定设有粉碎气缸,两个粉碎气缸的活塞杆均固定安装有粉碎板,粉碎箱一侧的中部固定设有两个转向相反的粉碎电机,两个粉碎电机的传动轴均固定设有粉碎辊,本实用新型的有益效果是:通过设置的粉碎气缸便于带动两个粉碎板对矿石进行挤压粉碎,从而对矿石进行初步粉碎;通过设置的两个转向相反的粉碎电机便于带动两个粉碎辊进行转动,从而再次对矿石进行破碎,有效的提高了破碎效率;通过设置的筛分组件用于对破碎后的矿石进行自动筛分,并且筛分网能够左右往复运动,提高了筛分效率。
本发明属于磁性矿物分选技术领域。一种磁性矿物的梯度磁重离心筛选溜槽、设备及方法,包括筛选磁系和螺旋溜槽,筛选磁系包括沿圆柱表面呈同极性排布的多组磁性单元;其螺旋溜槽同轴设于所述筛选磁系的外侧,且在所述螺旋溜槽的径向方向上,所述筛选磁系作用于螺旋溜槽的磁场强度由内到外发散减弱,形成径向磁场梯度;取所述螺旋溜槽槽面与同轴的圆柱面α的交线为空间螺旋线β,在所述空间螺旋线β中,至少一个导程H上各点的磁场强度相同。本发明使得磁性矿物的筛分效率更高,且磁性矿物的筛选质量得到了有效的保障,其不仅避免了磁性矿物中夹杂粗粒径的非磁性矿物、也避免了细粒级磁性矿物的流失,从而提高了筛选的质量和产量。

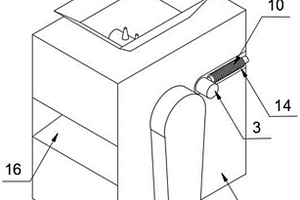

本实用新型公开了一种铝土矿用筛选装置,包括筛选箱,所述筛选箱的上表面分别开设有进料口和通孔,所述通孔的内部活动连接有联动杆,所述联动杆的侧面开设有调节槽,所述联动杆的外壁活动连接有弹簧,所述弹簧的一端与筛选箱内壁的顶部固定连接,联动杆的外壁固定连接有挡块,所述挡块的顶部与弹簧的另一端固定连接,所述筛选箱的顶部通过垫板固定连接有第一电机。该铝土矿用筛选装置通过设置承接板、连动杆和调节杆,能够使承接具备上下抖动的效果,使小于滤网通孔直径的矿石颗粒可以全部通过通孔下落,使筛选效果增强,通过设置了第一筛选盘和第二筛选盘,能够对铝土矿进行二次筛选,使筛选的效率再次增高,筛选的产品更加精细。
本实用新型属于磁性矿物分选技术领域。一种磁性矿物的梯度磁重离心筛选溜槽及设备,包括筛选磁系和螺旋溜槽,筛选磁系包括沿圆柱表面呈同极性排布的多组磁性单元;其螺旋溜槽同轴设于所述筛选磁系的外侧,且在所述螺旋溜槽的径向方向上,所述筛选磁系作用于螺旋溜槽的磁场强度由内到外发散减弱,形成径向磁场梯度;取所述螺旋溜槽槽面与同轴的圆柱面α的交线为空间螺旋线β,在所述空间螺旋线β中,至少一个导程H上各点的磁场强度相同。本实用新型使得磁性矿物的筛分效率更高,且磁性矿物的筛选质量得到了有效的保障,其不仅避免了磁性矿物中夹杂粗粒径的非磁性矿物、也避免了细粒级磁性矿物的流失,从而提高了筛选的质量和产量。
本实用新型提供一种矿山设备生产用筛分装置,属于筛分装置技术领域,该矿山设备生产用筛分装置,包括底座,所述底座的内部开设有转动槽,所述转动槽的内部转动连接有转动架,所述底座上设置有驱动转动架进行往复转动的往复机构,所述转动架上设置有不少于三个同心的弧形筛板,不少于三个所述弧形筛板由内到外筛选精度逐渐变高;通过往复机构可以带动转动架在转动槽的内部往复晃动,然后从弧形筛板的上方向弧形筛板的内部加入矿石,从而可以对矿石进行筛选,通过弧形筛板设置有多层筛板,从而可以对矿石石块大的进行筛分,然后对石块小的进行筛分,最后对石块更小的进行筛分,从而使该装置对石块晒风的更加精细。

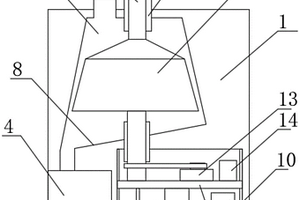

本发明涉及矿石破碎技术领域,具体涉及一种用于钼矿的高效破碎筛分一体化装置。一种用于钼矿的高效破碎筛分一体化装置包括支撑壳、特殊主轴、破碎机构、调节机构和返料机构。破碎机构包括破碎圆锥和液压推杆。调节机构包括粗筛网、细筛网、第一弹簧拨板、第二弹簧拨板、弹簧支撑片和第三弹簧拨板。返料机构包括返料筒、长螺旋抬升、短螺旋抬升、第一反向机构和第二反向机构。触发机构用于使得液压推杆向上移动。第一反向机构用于使得粗筛网下降或上升时长螺旋抬升上升或下降。本发明提供一种用于钼矿的高效破碎筛分一体化装置,以解决现有的破碎装置对钼矿破碎的效果不理想,加工精度低,钼矿粒整体的细腻度较低的问题。
一种用于矿浆中钢球的筛球清洗装置,包括箱体,箱体内设有一个条形筛网、多个孔形筛网、一个矿浆导流板和一个矿浆隔板,条形筛网、孔形筛网和矿浆导流板均为倾斜设置,条形筛网的高端位于进料口下方,条形筛网的低端与矿浆隔板的顶端连接;多个孔形筛网均位于矿浆隔板远离条形筛网的一侧,多个孔形筛网沿竖直方向依次间隔设置,且相邻两个孔形筛网的倾斜方向均相反,最上层孔形筛网的高端与矿浆隔板的顶端连接,位于最下层孔形筛网上方的所有孔形筛网的低端均设有能够使钢球穿过的通道,最下层孔形筛网的低端与钢球出口相对接;箱体顶部内壁和矿浆隔板顶端的侧壁上均设有喷淋器,以便于钢球表面附着的矿浆被孔形筛网滤出并掉落至矿浆导流板。
一种带矿筛的烧结矿余热高效回收发电设备,余热发电技术领域。该设备包括烧结矿冷却系统、余热发电系统和烟气系统,烧结矿冷却系统和余热循发电统由烟气系统连接构成回路。该余热发电设备具有使烧结矿冷却过程中排放的余热得以充分利用,发电量明显提高,系统自用电率明显降低,节能效果显著的特点。
为了解决现有的给矿箱在使用时矿浆直接冲击箱体的问题,本实用新型提供一种振动筛逐层落矿结构的给矿箱,其中,在给矿箱的内部设置至少两个缓冲板,且保证每个缓冲板外侧的下矿口正下方为下一个缓冲板,上下缓冲板交错排布;其中,入料口的正下方设置缓冲板;缓冲板在给矿箱的内部的排布呈左、右对称交错结构或螺旋交错结构。本实用新型不但结构简单、容易是想,而且大大减弱矿浆对箱体的直接冲击和磨损,从而延长了给矿箱的使用寿命及维护检修周期。

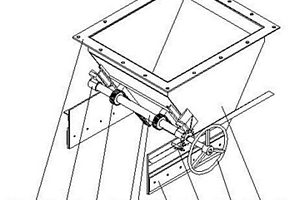

本实用新型公开了一种筛孔可调的放矿机筛板,包括蓖条、滑道和固定螺栓,所述滑道上设置有若干蓖条,固定螺栓贯穿蓖条固定于滑道上,筛孔调节后通过固定螺栓紧固。本实用新型由于蓖条的体积较小,安装方便,可一人单独去安装或拆卸,减轻工人劳动强度,减人用人数量,而且单根的更换,不受空间限制,可用于任何场合,安装简单方便,不易堵孔卡料,可实现无障碍更换。
一种高耐磨高筛分率工矿圆筒筛的制备方法,首先,预制筛网平面成型模具,在成型模具内腔喷涂脱模剂,并在成型模具内铺设螺纹钢筋,然后配制聚氨酯弹性体,将成型模具预热至100~120℃,将聚氨酯弹性体浇注到该成型模具内,凝胶后脱模形成平面筛网,卷曲平面筛网并加热至100~120℃,并在该温度下将聚氨酯弹性体涂抹到圆筒形筛网的对接面上进行加固粘合,然后将圆筒筛在温度为100~120℃的条件下进行硫化,保温时间为16~24h后制得产品;本发明采用一体成型,有效避免了传统橡胶冲孔式、橡胶模压出孔式传统浇注性聚氨酯筛板,从而避免了传统筛网分部分制作,导致的筛分率下降问题。
本发明属于一种高炉炼铁用块矿湿法筛分设备及其筛分工艺;该设备包括洗石筛,洗石筛的筛上物出料口依次与第一皮带机、第一回转滚筒烘干机和第二皮带机相连;洗石筛的筛下物出口依次与脱水筛、第三皮带机、第二回转滚筒烘干机和第四皮带机相连;脱水筛的正下方设有沉淀池,沉淀池内的抽水管道与洗石筛的上部相连;具有结构设计合理、可减少粉尘对环境的污染以及减少搬运成本的优点。

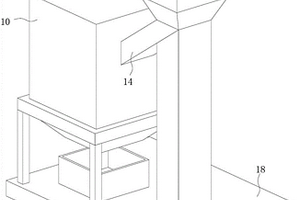

本实用新型公开了一种基于永磁磁筛的铁矿尾矿回收装置,包括装置本体,所述装置本体的底部左右两侧对称固定连接有支撑腿,所述装置本体的内腔顶部开设有进气口,所述装置本体的顶部固定连接有除尘装置,所述除尘装置的顶部固定连接有出气管,所述装置本体顶部左侧开设有进料口,所述装置本体的内腔左侧顶部固定连接有导料板,所述装置本体的内腔左右两侧对称开设有滑槽,所述装置本体的底部开设有第一出料口。该基于永磁磁筛的铁矿尾矿回收装置,通过设置的进气口与除尘装置,出气管、进料口的配合,可以对原料在装置本体内部产生的粉尘进行吸收过滤,防止污染空气,起到环保的作用。
本实用新型公开了一种矿用湿式筛分造浆分矿装置,包括造浆箱和分矿箱,造浆箱为上部设置有进料口的中空壳体,造浆箱前侧板、后侧板及左侧板的下部均设置有出矿口,造浆箱内部底面设置有出水装置,出水装置的出水口与造浆箱右侧板相对设置;分矿箱为中空的密闭箱体,且分矿箱与造浆箱前侧板、后侧板及左侧板设置的出矿口连通,分矿箱的左侧底部设置有出料口。本实用新型能够配合振动筛在干式破碎后对矿石进行高效地湿式筛分。
本发明公开了一种方便筛网更换的采矿用振动筛,包括原料箱、顶架、侧架、筛选箱和筛网,所述顶架的下侧外圈安装有多个侧架,侧架的下端安装有减震底座,顶架的下侧通过若干支撑弹簧连接固定有筛选箱,筛选箱的外侧安装有多个振动电机,筛选箱的内侧下部可拆卸安装有筛网,筛选箱的下部内侧设有用于对筛网支撑的环状凸缘,环状凸缘和筛网之间的间隙内配合设置有橡胶环垫。本发明结构设计合理,筛选效果好,方便筛网更换,且装置整体具有较佳的减震效果,降低噪音,延长寿命。
本发明提供一种矿上采石用多级震动筛筛分装置,包括电动缸、弹簧、套杆、横杆、履带式传送带、滚轮刷、蜗轮、双轴电机、移动轮、外壳一以及蜗杆,所述弹簧设置在电动缸上,所述电动缸装配在套杆上,所述套杆设置在弹簧下端,所述横杆固定在履带式传送带外端,该设计实现了利用履带式传送带来移动设备,所述外壳一设置在滚轮刷外端,所述蜗轮设置在滚轮刷外端,所述蜗轮与滚轮刷通过转轴相连接,所述蜗杆安装在蜗轮右端,所述蜗杆设置在双轴电机上端,所述移动轮装配在双轴电机下端,该设计实现了利用滚轮刷自动对滤网进行清洁,本发明使用方便,便于操作,搬运方便,省时省力。
本实新公开了一种矿用振动筛筛床,包括筛床横梁、第一侧连接板和第二侧连接板,沿筛床纵向设置有若干设在筛床横梁上的筛网支撑条;沿筛床横向设置有若干与筛网支撑条适配连接的向上凸起的弧形筛网支撑板;弧形筛网支撑板和筛网支撑条的上方设置保护板;保护板的顶部设置筛网;保护板表面均匀设置多个筛孔;第一侧连接板和第二侧连接板均开设有筛床连接孔,第一侧连接板通过筛床连接孔与第一筛箱侧板铆接;第二侧连接板通过筛床连接孔与第二筛箱侧板铆接;第一筛箱侧板和第二筛箱侧板对应设置有筛网紧固装置,筛网紧固装置用于与筛网两端的勾边配合实现筛网紧绷。使筛网和筛床形成面接触,增加受力面积,减少筛网的磨损,从而提高筛网的使用寿命。

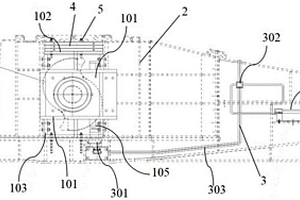

本实用新型公开了一种块矿复频筛筛芯,包括侧板、挡料板、托框、第一钢板、弧形板、出料口底板、下卡箍、第二钢板、筋板和弹跳球,所述第一钢板上焊接有弧形板,弧形板的顶部焊接有筋板,第一钢板与筋板通过下卡箍焊接固定,筋板的顶部焊接有第二钢板,形成一个整体,第二钢板上设置有倾斜状的侧板,第二钢板上设置有多组托框,第二钢板上设置有多组方管,托框通过方管第二钢板连接。本实用新型通过下卡箍让钢板与筋板焊接到一起,与上面筛板托架焊接到一起,让激振器上面成为一个整体,然后与下卡箍螺接,改变传统的卡箍连接方式,通过焊接进行安装,减少一个筛板托架结构,稳定性能好,经久耐用,结构简单,便于安装。
本发明公开一种利用磁场筛选机制备高纯铁精矿的选矿工艺,其工艺流程简单,运营成本低;针对TFe品位≥65%的铁精矿再磨后经磁场筛选机进行一段或二段直接分选出TFe≥71.5%的高纯铁精矿产品;通过该工艺可以制备高纯铁精矿和普通铁精矿两种产品,经济效益显著。

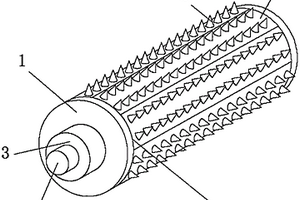

本实用新型公开了一种用于钼矿生产用半自磨磨矿高效筛选机构,包括筛选机主体,所述筛选机主体内壁设置有连接板,且连接板上方活动连接有过滤网所述筛选机主体两侧均开设有开口,且筛选机主体内壁设置有连接杆,并且连接杆前端连接有电机,所述连接杆上设置有支架,且支架上设置有滚筒,并且滚筒外壁设置有活动杆,所述过滤网底部设置有固定块,所述过滤网一侧设置有挡板,且挡板与过滤网通过螺栓固定,所述固定块上连接有连接臂,且连接臂另一端与气缸相连接。该用于钼矿生产用半自磨磨矿高效筛选机构通过设置气缸推动过滤网上下活动,以及设置滚筒,使滚筒带动活动杆拨动过滤网上的物料,从而避免过滤网上的物料堵塞在网孔中,提高工作效率。
本实用新型公开了一种铝矿石筛选用矿泥分离器,包括壳体,壳体设置在底座上,壳体的顶部设有与壳体内部连通的进料槽,壳体的内部设有棱柱状的分料装置,分料装置固定在进料槽投料口的正下方,壳体的内部还设有筛选机构,筛选机构位于分料装置的下方,筛选机构由第一筛选装置、第二筛选装置和挡料装置组成,第一筛选装置的下方对应设有粗料输送带,第二筛选装置的下方对应设有细料输送带,挡料装置的下方对应设有泥土输送带。本实用新型中,通过设置多层筛选装置,可将矿石原料中矿和泥进行快速分离;此外,该矿泥分离器操作简单,相对滚筒式的分离器,矿石原料在分离器内部滞留时间短,且矿泥的分离效率高。
本实用新型公开了一种选矿生产用矿石筛选传送带,其结构包括传送带、防护架、支架、回收传送带和筛选器,所述传送带的表面设有防护架,所述传送带的下方设有驱动电机,所述防护架通过传送带与驱动电机固定连接,所述传送带的侧面设有支架,所述支架的下方设有回收传送带,所述回收传送带通过支架与传送带固定连接,该一种选矿生产用矿石筛选传送带,可通过设置传送带和回收传送带,可利用带有固定器的支架进行固定连接,方便进行组合拆卸,以形成多轨循环筛选的方式,降低了空间占有,可通过在传动带的末端设置带有隔板的筛选器,使带有拨片的筛选杆进行旋转,对因为重力而下落的矿石进行拨动,配合漏孔进行回收后,结构简单,易于实现。
