全部
▼
热搜：
925
0

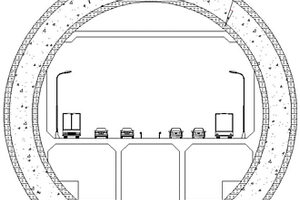

本发明属于隧道工程技术领域，具体涉及一种装配式BFRP管混凝土组合结构隧道衬砌。所述BFRP管混凝土组合结构隧道衬砌包括环形的三层材料；第一层和第三层均采用玄武岩纤维复合材料（BFRP）制成，中间层为填充的自密实工程水泥基复合混凝土材料（ECC）；相邻层之间密切贴合，形成隧道衬砌结构。采用该装配式BFRP管混凝土组合材料制作的隧道衬砌结构，外层BFRP管相较于传统混凝土材料更耐腐蚀，且密度小重量轻、抗拉强度高，有效地避免了传统混凝土材料抗拉强度低、易开裂渗水的问题，以及混凝土材料耐久性差、不宜在氯离子含量高的海水等腐蚀性环境中使用的缺点，为解决跨海隧道的耐久性提出了新的解决方案。
1049
0
本发明公开了一种抗腐蚀液压硫化机的制备工艺，在液压硫化机的底板上覆盖有镀锌层，在所述镀锌层上覆盖有抗腐蚀涂层。本发明采用高分子复合材料进行表层覆盖涂层保护，由于材料具有极好的粘着力、良好抗腐蚀性，良好抗压强度，可有效的解决硫化机底板在运行过程中冷凝水对底板腐蚀造成凹凸不平，从而避免隔热板的破坏，为用户设备正常运行、安全生产提供了良好的保障。
878
0
本发明公开了一种热塑性淀粉及其制备方法与应用。该热塑性包括淀粉、添加剂和填充物，淀粉、添加剂和填充物的重量比为50‑65:8‑12:33‑42；将改性处理后的淀粉结合热塑性塑料如聚乙烯、聚丙烯或聚氯乙烯制成新的复合材料，即可降解性淀粉基塑料。其中淀粉改性是将淀粉在室温下溶于水中，超声波震均匀后，再加入添加剂，喷雾干燥得混合细粉；将填充物投入球磨机中磨碎后，与混合细粉混合均匀后投入密闭设备中辐射1‑4分钟便得热塑性淀粉，所述密闭设备的内壁涂有含无机盐的涂料。所述热塑性淀粉在制备可降解性淀粉基塑料中的应用。不仅减少了塑料的使用，降低了产品的成本，提高了降解率，有效地保护了环境。
1085
0

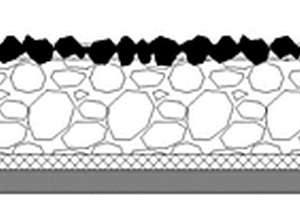

本发明公开了一种预制浇注式沥青修补材料制备方法，包括富油型浇注式沥青混合料制备、后场预制成型标准试块、常温脱模存储、现场微波加热重熔、热塑性树脂防水粘结层涂布、原铺装坑槽回填修补和接缝热熔拼接、撒布热辐射‑抗老化纳米复合材料、以及压入高强碎石等环节。本发明技术采用浇注式沥青混合后场预制——现场加热重熔技术，具有较高的粘结强度、较优的水稳性能和抗疲劳开裂性能，从而解决钢桥面铺装表面极端高温甚至达到70℃以上，运营不久即出现车辙、推移的问题；实现现场快速养护、快速开放交通，且无需大型拌合施工设备，大幅提高国内大交通流下的路面铺装养护便捷性。
754
0

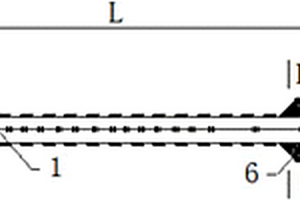

本发明公开了一种滑移面感知锚杆及其监测方法，该锚杆包括：纤维增强复合材料锚杆杆体、长周期光纤光栅传感器串、光纤光栅多点温度补偿辅助传感器、光纤接头保护套管、环氧树脂及铠装光缆。本发明通过在与岩面成一定角度且与水平面垂直的断面布置LPFG，不仅可测试锚杆在岩层不同深度处的应力、应变和损伤情况，同时也可利用LPFG的弯曲传感特性得出杆体弯曲曲率、弯曲方向以及弯曲变形，为边坡监测提供更具殷实的信息，便于分析边坡的稳固状态，实现在对滑坡滑面的探测时能持续采集数据，实行持续的动态监测。
1065
0

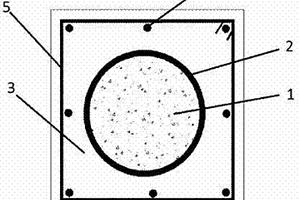

本发明涉及一种钢筋增强ECC-钢管混凝土组合柱，属于土木工程技术领域。包括核心混凝土、钢管、外部ECC、纵筋和箍筋。外层钢筋增强ECC和内层钢管混凝土可分别采用圆形、方形、矩形、多边形、圆端形和椭圆形等截面形式。本发明具有普通钢管混凝土叠合柱承载力高、抗屈曲能力强的特点，同时由于外层ECC材料是一种具有应变硬化、细密多裂缝开裂机制的纤维增强水泥基复合材料，可大幅度提高构件的抗震能力和耐久性。本发明可以应用于高层结构、桥梁工程、海洋平台以及其他有关的高耸构筑物的柱构件。
762
0

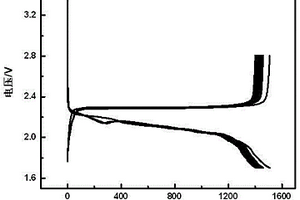

本发明公开了一种全固态锂硫电池的制备方法。该方法采用固相法高温烧结Li2CO3等原料得到全固态电解质，然后在全固态电解质片的一面蒸镀一层金属锂作为负极，在其另一面涂上硫碳复合材料作为正极并滴加离子液体以增强其导电性，最后用铝塑包装将电池封装起来，即可得到可充放电的全固态锂硫电池。该方法制备的全固态锂硫电池具有较好的电化学性能和实用性及良好的中高温安全性。
870
0
本发明提供了一种疏水亲油复合微球的制备方法。本发明以分散聚合法得到的新鲜的湿态热固性高分子微球为母球，通过用长链脂肪酸功能化改性热固性微球表面结构，得到表面疏水亲油的高分子复合微球。本发明解决了微球在非极性溶液和有机高聚物溶液中不能很好地分散的问题，大幅度提高热固性高分子微球的活化指数，增强其表面亲油性，改善与其他树脂之间的相容性，避免了利用微球制备的材料在使用过程中因微球团聚而出现性能问题，同时保证材料有较高的使用温度。本发明的制备方法简单，易于实现工业化，可以广泛地用于磁分离、人工超材料、电磁屏蔽、各向异性导电胶等功能材料和复合材料等领域。
本发明公开了一种硒化钼/碳化细菌纤维素锂离子电池负极材料及其制备方法。本发明的制备方法是：以钼源、硒源和还原剂为原料，将细菌纤维素膜浸渍吸收源溶液，通过溶剂热反应在150℃～220℃保温12～24h，得到MoSe2/BC复合材料；在惰性气体保护下将上述制备得到的材料在500℃～700℃下保温2h碳化得到硒化钼/碳化细菌纤维素纳米纤维。该材料应用于锂离子电池负极材料，组装的锂离子电池具有高比容量，高库仑效率以及稳定的循环性能。
954
0
本发明涉及一种木质素基膨胀型阻燃剂的制备方法，是通过优化反应温度、反应时间、反应物的配比以及溶剂的选择配比等工艺条件，将磷酸酐与木质素进行酯化反应后，再与三聚氰胺反应，获得集酸源、炭源、气源于一体的成炭量高、阻燃性好的木质素基膨胀型阻燃剂。将本发明木质素基膨胀型阻燃剂单独或与其他阻燃剂复配应用于P(3, 4)HB生物聚酯材料中时，与基体的相容性好，能显著提高材料的阻燃性能，同时还能改善材料的力学性能，制备出综合性能优异的P(3, 4)HB阻燃复合材料。本发明制备方法产率高，反应物基本无毒，工艺条件易控制，操作简单，主要原料木质素是储量丰富的可再生资源，价格低廉，具有很好的应用前景。

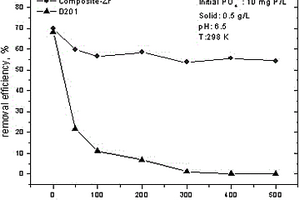

本发明提供一种生物质树脂基纳米无机氧化物复合吸附剂及制备方法和应用，该吸附剂为生产成本低廉、环境友好、吸附效果好的生物质树脂基纳米复合吸附剂，该制备方法工艺简单清洁，生产效率高，二次污染少，并能有效地投入到工程应用中。本发明采用废弃的农作物秸秆作为载体，通过对农作物秸秆进行氨基化得到生物质阴离子交换树脂，然后通过“原位沉积法”将金属氧化物负载于生物质离子交换树脂上，制备得到生物质树脂基纳米无机氧化物复合吸附剂。吸附实验证实，本发明的复合材料对水中磷酸根、砷酸根均具有优异的去除效果。
1068
0
本发明涉及一种复杂类回转体构件铺放成型的对刀方法，属于复合材料自动铺放技术领域。首先，在数模上任取两点A、B，记录其坐标和法向量，模具制造时对应数模两点标记。其次，转动模具，使A点与模具主轴轴线等高，计算A点法向量。再次转动模具，使A点法向量水平，移动各平动轴使定位探头压在A点，记下探测距离a。转动模具，使B点法向量水平，根据坐标关系，使各平动轴移动相应运动量Δx、Δy和Δz。最后，若定位探头垂直指向B点且定位探头到B点的探测距离b等于a，则使机床从B点运行到轨迹起始点，完成对刀。否则调整模具位置再重复上述步骤。本发明直接使用数控设备铺放头的激光测距探头对刀，不需额外的模具定位装置，能降低生产成本。
775
0
本发明公开一种稻秸表面原位聚合聚磷酸铵的方法，属于阻燃复合材料领域。步骤为将聚磷酸铵分散在质量分数为0.5～3.0％NaCl水溶液中，在70～100℃搅拌20～80min，然后加入分散剂，制备得到聚磷酸铵预聚体。将制备得到的聚磷酸铵预聚体，通过喷涂法喷涂到稻秸表面，再通过40℃的真空干燥，在稻秸表面原位聚合聚磷酸铵。本发明通过将聚磷酸铵制成预聚体，喷涂到稻秸表面，促进聚磷酸铵在稻秸表面的均匀分散，提高了聚磷酸铵和稻秸表面纳米二氧化硅的聚合程度，同时降低了聚磷酸铵的添加量。该方法制备简单快捷，易于控制，成本低，可用于工业化批量生产。
1014
0

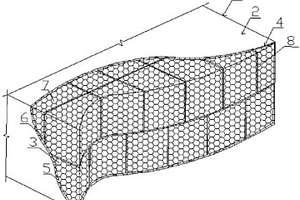

本发明公开了一种缓冲吸能型安全岛防撞岛头，包括防撞单元、连接件和紧固件，所述安全岛防撞岛头由一个或多个防撞单元通过连接件组合而成，并通过紧固件固定在路面或安全岛端头位置，防撞单元包括外壳和设置于外壳内的填充材料体构成；所述外壳包括复合材料面层，所述填充材料体包括空间格构体和耗能材料，空间格构体由纤维腹板布置而成，耗能材料位于空间格构体内部空隙和/或空间格构体与外壳的内壁之间。本发明是一种便于推广、施工简便的能充分吸收撞击能量、成本低、绿色环保的缓冲吸能型安全岛防撞岛头。

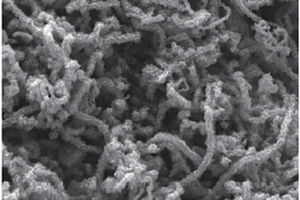

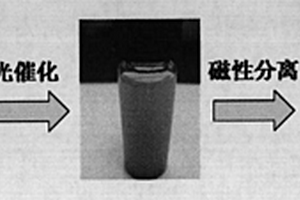

本发明以锯齿状磁性纳米晶为载体负载功能纳米材料,使其兼具功能纳米材料和磁性纳米晶的性质,获得易分离、可重复使用的功能纳米复合材料。锯齿形磁性Ni纳米线结构不同于其他磁结构,彼此交叉产生很多缝隙和空间使其能够很容易地被修饰上其它功能材料。我们以锯齿状磁性Ni纳米线为载体,表面负载TiO2形成复合纳米材料,其制备方法如下:将一定量的Ti(OC4H9)4、锯齿状Ni纳米线与CH3CHOHCH3混合,在120℃密闭体系下保持2小时。所得的TiO2@锯齿Ni复合纳米材料不仅具有出色的光催化活性,而且具有很好的磁性,从而使这种光催化剂能够被轻松地分离和循环使用。这证明锯齿状纳米晶在功能材料的负载和分离方面有重要作用,可制得高效、易分离、可重复使用的功能材料。
846
0
本发明涉及一种建筑用定型相变储能材料及其制备方法，其组分及各组分占定型相变储能复合材料的质量百分含量分别如下：熔点为18-30℃的复合相变储能材料70-85％，石膏粉15-30％；其中熔点为18-30℃的复合相变储能材料由多孔基质和混合脂肪酸相变材料构成，其中多孔基质和混合脂肪酸相变材料的质量比为1∶4-1∶6。在60-80℃温度条件下，将多孔基质加入到熔融的月桂酸-癸酸混合脂肪酸中制备复合相变材料，再将石膏粉和复合相变材料混合制备吸附性能更为稳定的定型脂肪酸相变储能材料。所制备的定型相变储能材料导热性能良好，吸附稳定性较好，在较高温度下不会发生渗漏，材料可塑性好、易于和建筑材料混合，具有很好的应用前景。
924
0
本发明公开了一种抗菌易去污合成树脂及其制备方法，涉及新材料技术领域。本发明制备抗菌易去污合成树脂时，使用自制乳化剂；制备聚乙烯醇与二氧化锆的复合材料，再结合改性胶原蛋白在紫外光照射下，制备得到自制乳化剂；在制备合成树脂基体时，先将掺杂纳米银的云母粉掺杂纳米银加入发泡后的改性胶原蛋白中，并进行加热，再将包覆发泡改性胶原蛋白的掺杂纳米银的云母加入环氧树脂中制得合成树脂基体。本发明制备的抗菌易去污合成树脂用来制备涂料涂覆在夜灯灯罩外侧，不仅抗菌易去污，而且更加耐磨、耐用，有较长的使用寿命。

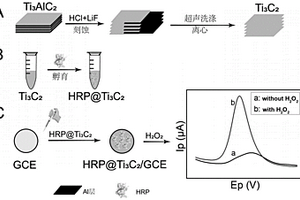

本发明属于分析检测技术领域，公开了一种基于Ti3C2的电化学生物传感器测定过氧化氢的方法，包括：构建生物复合材料HRP@Ti3C2/Nafion：以pH值为7～7.4的PBS缓冲溶液为反应溶剂，将Ti3C2纳米材料与HRP、Nafion共孵育；电极的修饰：将HRP@Ti3C2/Nafion滴涂到玻碳电极表面，制得改性玻碳电极；构建电化学生物传感器：向待测溶液中加入不同浓度的过氧化氢，使用改性玻碳电极测定过氧化氢的DPV信号，建立标准曲线；样品检测：测得未知浓度的过氧化氢样品DPV信号，代入标准曲线得到样品中过氧化氢的浓度。本发明能够快速、高灵敏高选择性的检测过氧化氢。
992
0

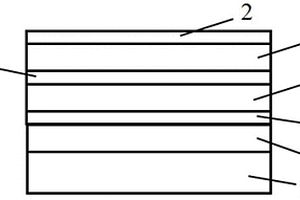

本发明公开了一种抗辐照的高熵合金/陶瓷多层薄膜，包括交替沉积的TaWTiVMo高熵合金层和氧化铝层；高熵合金层包括以下质量百分数的元素：28％～32％Ta，30％～36％W，15％～20％Ti，8％～13％V，余量是Mo，TaWTiVMo高熵合金层为体心立方结构；氧化铝层中有纳米空洞。本发明还公开了一种抗辐照的高熵合金/陶瓷多层薄膜的制备方法。本发明利用高熵合金薄膜和Al2O3薄膜，制备纳米尺度的多层薄膜，二者形成的多层复合材料增加了晶界密度，显著提升辐照环境下工作的电子设备元件的抗辐照性能。
772
0
一种多层复合透明牙套材料及其制备方法，牙套材料由三层材料层层复合而成，内层与外层之间除物理粘结作用之外还通过化学反应形成共价键，外层为透明热塑性聚氨酯层，内层为透明多羟基聚酯层。制备方法为：将经过挑选后的内、外层材料碎片分别在模具中加热加压制得单一片材，再将不同片材叠放加热加压制成具有多层结构的片材，压至指定厚度。在热压过程中，中间层多羟基聚酯中丰富的羟基与外层的聚氨酯材料中丰富的氨基甲酸酯键发生共价键交换反应。本发明在不额外添加酯交换催化剂的条件下，通过原位化学反应增强外层和中间层的结合力，与传统的物理复合材料相比，极大地改善了不同材料之间相容性的问题，提高了材料的力学性能和尺寸稳定性。
680
0

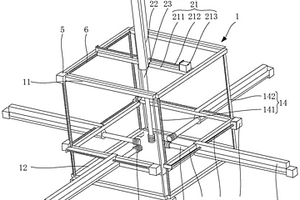

本发明提供了一种多喷头3D打印系统，涉及太空3D打印技术领域，本发明提供的多喷头3D打印系统包括框架、第一打印机构和多个第二打印机构，第一打印机构与多个第二打印机构均沿X轴、Y轴和Z轴方向活动配置于框架上，第一打印机构竖直朝下设置，多个第二打印机构位于第一打印机构下方且呈放射状分布。本发明提供的多喷头3D打印系统中设置有多个打印机构，解决了在各个打印方向的定位基准问题，具体在使用时，第一打印机构和多个第二打印机构能够包围打印工位，各个打印机构可以相互配合并挤出不同的原材料，通过多个打印机构同时工作，对打印态的原材料进行定向和定量的控制，实现高性能复合材料的3D打印。
1089
0
本发明属于材料制备领域，特别是一种在FexCoNiCu高熵合金中合成原位TiB2的方法。包括如下步骤：1制备Co、Ti和B预制块；2将Fe、Ni和Cu高纯金属块放入真空感应熔炼炉中抽真空；3控制升温电流在40‑60A/min进行加热，金属块熔化时加入步骤1制备的预制块，当有增强体反应现象发生时停止升高电流，得到金属液；4反应结束后保持电流不变维持炉内温度，保温1～2min后停止电流输入，将步骤3得到的金属液倒入炉内铜模具中；5在真空感应炉中炉冷后，取出试样。本发明可得到不同增强体体积分数的原位TiB2颗粒增强高熵合金基复合材料，该方法获得的TiB2颗粒弥散分布，尺寸为微纳米级别，且这种原位合成的增强相颗粒，表面干净无污染，与基体结合良好。
1010
0

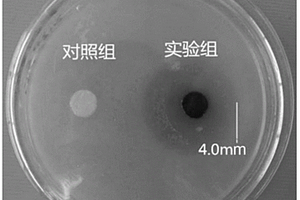

本发明公开了一种缓释型细菌纤维素基抗菌剂的制备方法。包括以下步骤：首先将冷冻干燥后的细菌纤维素进行原位还原在其内部均匀植入纳米银或铜颗粒，获得细菌纤维素负载纳米银或铜的复合材料，然后置于酸性或碱性的正硅酸乙酯溶液中浸泡，洗涤干燥后制得表面覆盖二氧化硅的缓释型细菌纤维素基抗菌剂。本发明制备过程简单，制备的缓释型细菌纤维素基抗菌剂保持了细菌纤维素的高柔韧性和金属颗粒的纳米结构，抗菌剂表面的二氧化硅能够防止金属颗粒脱落，银或铜颗粒能够通过二氧化硅介孔从球壳内壁缓慢扩散到球壳外部，起到持续抗菌的作用。本发明制备的细菌纤维素基抗菌剂化学稳定性良好，抗菌效果持久稳定。
846
0

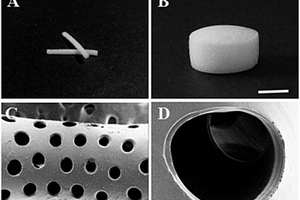

本发明公开了一种三维多孔支架，它是可降解的天然生物材料与可降解的人工合成高分子材料组成的复合生物材料；三维多孔支架具有孔洞均一、相互贯通、分布规则的三维有序多孔结构，其孔径为80μm～350μm。本发明还公开了三维多孔支架的制备方法和应用，该方法结合了乳液微流控技术与复合生物材料的优点。本发明的三维多孔支架具有良好的生物相容性和生物降解性，具有孔径适宜、相互贯通、可降解、可压缩、可塑形、有效引流的特点，为药物运载和缓释、细胞生长和代谢以及组织修复提供良好空间，复合材料的成分比例和密集分布的孔洞确保其具有像海绵一样良好的压缩和回弹性能，能更好地适应宫腔或其他需要预防粘连部位的形态，达到有效预防粘连的作用。
917
0
本发明公开了一种汽车覆盖件用钢铝复合板及其制备方法，属于钢铝复合材料技术领域，该汽车覆盖件用钢铝复合板的制备方法为：以铝合金板带作基材，钢板带作复材，将钢板带复材与上下层铝合金板带基材依次进行热轧复合、退火处理和冷轧，该制备方法工艺流程简化、生产效率高，采用该方法制备的铝‑钢‑铝复合板具有较优的复合率和复合强度，可应用于制备汽车覆盖件。
725
0
本发明提供一种螺旋陶瓷刀齿结构，包括四块陶瓷刀齿和四块陶瓷刀齿座，所述四块陶瓷刀齿分别对应固定在四块陶瓷刀齿座上；陶瓷刀齿Ⅰ与陶瓷刀齿Ⅱ所形成的中心角、陶瓷刀齿Ⅱ与陶瓷刀齿Ⅲ所形成的中心角、陶瓷刀齿Ⅲ与陶瓷刀齿Ⅳ所形成的中心角分别为12～14°、9～12°、5～9°；四块陶瓷刀齿上的前角分别为5°、10°、15°、20°；四块陶瓷刀齿上的后角均为5°；本发明的螺旋陶瓷刀齿结构可实现木材及木质复合材料的切削，保证切削加工精度及刀具的可靠性。能够有效避免陶瓷刀齿崩刃，提高陶瓷刀齿结构强度，增加陶瓷刀齿结构寿命，降低切削表面粗糙度，改善切削表面质量，提高切削加工效率。
本发明公开了一种基于改性MOF材料热解制备Fe/Co/C复合吸波材料的方法。本发明采用金属盐类和有机配体为原料，添加改性剂，制备出可控结构的有机金属框架结构前驱体，再与含有特定金属离子溶液进行混合研磨，最后在惰性气体保护下经过高温煅烧，将掺有特定金属离子的MOF材料转化为两种磁性金属与多孔碳复合的材料即Fe/Co/C复合吸波材料。本发明方法制得的Fe/Co/C复合吸波材料兼具介电损耗与磁损耗性能，当匹配厚度为3mm时，复合材料在10.64GHz处达到了最大吸收强度‑49.94dB，有效吸收频宽为8.56～13.6GHz，在吸波材料领域具有重要的应用价值。
994
0

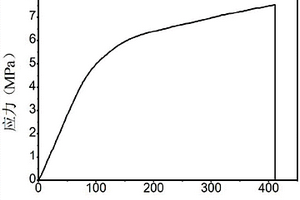

本发明公开了一种聚丙烯酰胺/聚丙烯酸纳米复合水凝胶及其制备方法，所述纳米复合水凝胶由单体、增强填料、引发剂和金属离子溶液制得；所述单体为丙烯酰胺和丙烯酸；所述增强填料为氧化石墨烯和碳纳米管复合材料；所述引发剂为过硫酸铵与亚硫酸氢钠组成的氧化还原体系，过硫酸铵，过硫酸钾或过硫酸钠中的一种；所述金属离子溶液为三价铁盐溶液。本发明纳米复合水凝胶具有较好的热稳定性、良好的生物相容性以及优异的力学性能，其拉伸强度可高达7.53MPa，对应的拉伸断裂伸长率为414％。本发明纳米复合水凝胶材料在生物医学领域有着广泛的应用前景。
898
0

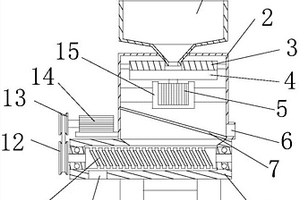

本发明公开了一种用于电力的炉渣粉磨装置，包括进料斗、机体箱、定磨盘、固定架一、动磨盘、伺服电机、粗料出口、筛网、排料筒、从动蜗杆、轴承、支撑架、细料出口、主动蜗杆、皮带轮一、皮带轮二、驱动电机和固定架二。本发明使用方便，运行稳定，粉磨效果好，有利于炉渣快速磨碎成粉，便于运输回收以及回收后加工处理成复合材料，且便于筛选出颗粒较大的粉磨碎渣进行再次粉磨，保证粉磨的质量效果，通过伺服电机的转轴顶部安装有动磨盘，便于伺服电机带动动磨盘旋转将动磨盘与定磨盘之间的炉渣磨碎，通过从动蜗杆两端的轴杆装配在排料筒上的另一组轴承内，有利于主动蜗杆带动从动蜗杆对向旋转。
1051
0

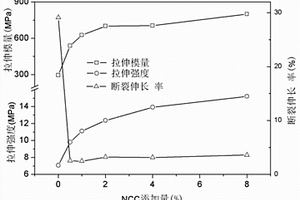

本发明公开了一种纳米微晶纤维素复合水性环氧树脂及其制备方法。将NCC水悬浮液通过搅拌和超声振荡法直接添加入水性环氧树脂中，再与胺类固化剂交联固化，获得NCC复合水性环氧树脂聚合物。该复合体系制造方法简便，NCC无需表面改性、无需干燥就能均匀稳定地分散在水性环氧树脂中。本发明利用了NCC表面的活性羟基与环氧树脂交联网络发生分子间氢键，增强NCC与树脂基体界面的相互作用，可有效提高复合材料的性能。当NCC添加量为树脂质量的8％时，复合聚合物拉伸模量提高了171％、拉伸强度提高了115％、储能模量提高了438％。
中冶有色为您提供最新的江苏南京有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年11月29日 ~ 12月01日
2024年12月06日 ~ 08日
2024年12月20日 ~ 22日
2024年12月27日 ~ 29日
2025年03月25日 ~ 27日
