四川有色金属功能材料技术理论与应用

轨枕弹条的制备方法 1107

 0

本发明公开了一种轨枕弹条的制备方法，涉及金属功能材料制备技术领域。轨枕弹条成分的质量百分含量为：碳C：0.56～0.60％；硅Si：1.8～2.0％；锰Mn：0.80～1.2％；钒V：0.15～0.2％；铜Cu：＜0.10％；铝Al：＜0.1％；硫S：＜0.015％；磷P：＜0.015％；余量为铁Fe，杂质元素氧含量O＜12ppm；氮含量为N＜15ppm；采用感应真空电炉通过气体保护电渣熔炼，再热锻、热轧制成弹簧钢坯材。以该弹簧钢坯材为原材料，通过中频感应加热后进行轨枕弹条成型，放入气体共渗炉中，在480～520℃的条件下进行气体氮N、碳C、氧O共渗处理，在表面获得获得3～5微米厚的化合物层和0.1～0.2毫米厚的共渗层；对气体共渗后的轨枕弹条进行锌铝涂层处理，涂覆后在300～350℃的条件下烘干0.5～1小时，涂层厚度控制在3～5微米。

B位取代BNT微波介质陶瓷材料及其制备方法 884

 0

一种B位取代BNT微波介质陶瓷材料及其制备方法，属于功能材料技术领域。微波介质陶瓷材料的化学通式为Ba3。75Nd9.5Ti18-y(M, N)yO54，其中0.6≤y≤2.5；由BaO、Nd2O3、TiO2、金属元素M、N的氧化物按化学通式的摩尔比经配料、球磨、预烧和烧结制成；其中元素M的氧化物为Nb2O5，元素N的氧化物为Al2O3、MgO、ZnO、Co2O3、NiO中的一种或几种。本发明对Ba6-3xNd8+2xTi18O54中B位进行高低价元素同时取代，经一次合成工艺得到的微波介质陶瓷材料具有较高的介电常数、较低的损耗特性和较低的频率温度系数，能满足微波通信行业的需求，尤其适合制作射频电子标签。

功能涂层材料的制备方法及其制备的涂料 808

 0

本发明公开了一种功能涂层材料制备方法及其制备的涂料。称取100份的正硅酸乙酯，加入29份无水乙醇和2.0份偶联剂的混合液，搅拌并缓慢加入9～14份水和1份5wt％盐酸混合液，控制水解度50～85％，温度50±2℃，反应至透明即为终点；将制备好的聚硅酸乙酯在600转/分钟的条件下依次加入抗氧剂0.5～0.7份、抗紫外线剂0.3～0.6份、分散剂1～2份搅拌10分钟；再加入氮化硅10～20份、铈钇稀土5～10份、纳米蒙脱石10份继续搅拌5分钟；根据调色需要加入颜料搅拌20分钟即可。本发明将实时控制制备的聚硅酸乙酯加入氮化硅、铈钇稀土和纳米蒙脱石功能组合材料，综合利用各功能材料的协同促进功能，进一步提高复合材料耐热性、耐候性、耐磨性、高强度及尺寸稳定性。

可抑制炎症反应的基因洗脱涂层材料及其制备方法 1163

 0

本发明提供了一种可抑制炎症反应的基因洗脱涂层材料及其制备方法，属于生物医学工程功能材料技术。该方法包括以下步骤：(1)使经清洗后的基底材料进行表面氨基官能化处理；(2)将步骤(1)所得材料置于pH为3～5的富含强氧化剂的溶液中，加入浓度为0.1～5mg/mL的亲水性化合物，反应获得目标材料A；(3)制备可表达miRNA‑143的基因载体，载体为慢病毒载体，所得载体为目标材料B；(4)将目标材料B固定在目标材料A表面，即获得涂层材料。所得涂层具有超亲水微纳拓扑结构，其表面富含的抗氧化基团酚羟基，可为植介入环境的基因载体提供保护性的温床，为基因递送创造有利条件。

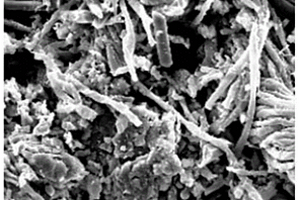

用于高效分离铀的磷酸氢钙纳米纤维的制备方法 1364

 0

本发明公开了一种构建纳米纤维状的磷酸氢钙的制备方法，属于纳米功能材料合成领域。本发明采用简单的纳米微乳液的方法，制备出了磷酸氢钙。利用这种方法可以得到不同的纳米形貌。而纤维状的磷酸氢钙在海水提铀中表现出较好的吸附铀的性能。本发明现与现有的偕胺肟材料等材料相比，具有制备方法相对简单，大批量生产，可大规模推广的优点。其不仅可以作为廉价高效的铀吸附剂，也可作为后续的良好的吸附载体。

电磁屏蔽自修复亲肤水凝胶的制备方法 836

 0

一种电磁屏蔽自修复亲肤水凝胶的制备方法，属于功能材料技术领域。本发明通过高温热解竹荪得到生物质碳粉末；然后采用预处理后化学镀的方法催化还原磁性金属纳米颗粒实现在生物质碳粉末上的附着，得到磁性电磁屏蔽粉末；最后通过将磁性电磁屏蔽粉末引入物理交联自修复亲肤水凝胶中制备而成。本发明制得的电磁屏蔽自修复亲肤水凝胶，具有电磁屏蔽、自修复的双重功能，其电磁屏蔽效能在X波段高达57dB；该材料受到损伤后在常温就能够实现自修复，且自修复响应速度快，将断裂的两部分表面在室温下接触放置1h即可完成自修复，修复后的水凝胶电磁屏蔽效能在X波段可达45dB。

双功能型环境净化材料及其制备方法 1128

 0

本发明涉及一种具有油水分离与光催化功能的Co‑ZnO/月桂酸复合材料及其制备方法，属于水环境污染治理与功能材料技术领域。该Co‑ZnO/月桂酸材料是通过月桂酸浸渍不锈钢丝网上的Co‑ZnO纳米阵列自组装成多级结构。经月桂酸处理120min的Co‑ZnO/月桂酸复合材料对甲苯/水、环己烷/水、石油醚/水、1,2二氯乙烷/水和二氯甲烷/水混合液的分离效率分别为95.6%、97.2%、97.5%、98.4%和98.8%；同时，在可见光照射下，该材料对亚甲基蓝的降解效率高达90%。所制备的具有油水分离与可见光催化功能的Co‑ZnO/月桂酸复合材料针对于混合有机污水高效治理具有重要的应用潜力。

具有香味的聚丙烯材料及其制备方法 1001

 0

本发明公开了一种具有香味的聚丙烯材料及其制备方法，具有香味的聚丙烯材料是由以下重量份数的组分制备而成：聚丙烯70‑80份，改性膨胀蛭石10‑15份，聚丙烯接枝马来酸酐2.0‑3.0份，芳香母粒3‑10份，硅烷偶联剂0.1‑0.3份，聚乙酰胺0.1‑0.2份，抗氧剂0.2‑1份，润滑剂0.5‑1份。本发明改变了传统芳香材料无法长时间持续，简化了自芳香性材料发泡开孔的工艺流程以及香精本身含有毒素的弱点，并且对材料性能有较少的影响。本发明制得的聚丙烯材料具有环保、持续散发的自芳香性等特点，标准环境下芳香剂半年失重率不大于5%；可以广泛适用于家电功能材料，汽车装饰材料以及儿童玩具等场所。 1

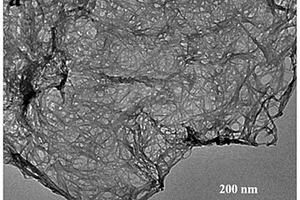

利用皮革制备氮杂碳纤维电极材料的方法及电极 736

 0

本发明属于能源存储材料及器件技术领域，具体涉及一种利用皮革制备氮杂碳纤维电极材料的方法，包括以下步骤，S1将废弃皮革置于固相力化学反应器中，制得微纳米皮革纤维；S2将步骤S1制得的微纳米皮革纤维在惰性气氛中热解，得到氮杂碳纤维电极材料。利用废弃皮革作为原料制备氮杂碳纳米材料，既可持续地解决了制备碳纳米材料的原料问题，又能高效地利用生物材料。因此，用这种生物废料开发出具有高价值的新型功能材料具有重要意义。

全钒离子液流电池电解液的电解制备方法 659

 0

本发明涉及电池的制造领域，特别是一种制备全 钒离子液流电池的电解液的方法，其特征在于：首先将硫酸配 制成1∶1的稀硫酸，然后先加入三氧化二钒，后加入五氧化 二钒，反应得到硫酸氧钒溶液；再加入 Na2SO4、乳化剂OP等添加剂；接着将此硫酸氧钒溶液置于电解 池阴极，相同离子强度的硫酸钠硫酸溶液置于电解池阳极进行 电解，得到4价钒和3价钒各占总钒50％的钒电池用钒电解液。 本发明简化了钒电池装配及化成工序，提高了工作效率，延长 了钒电池电极和隔膜等功能材料的使用寿命，不用更换正极电 解液，从因而避免了原料浪费，有益于规模化生产。

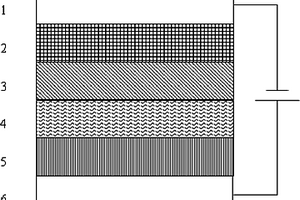

柔性电致变色器件 978

 0

一种柔性电致变色器件，属于功能材料及器件技术领域。包括六层结构：透明柔性薄膜、电致变色薄膜、厚度为50nm～1000nm的金膜、多孔薄膜衬底、吸附了电解液的多孔薄膜材料和柔性下电极；其中金膜采用真空蒸发工艺沉积于多孔薄膜衬底上，电致变色薄膜采用电化学方法或化学原位聚合法沉积于金膜上。本发明采用金膜作为上电极，由于厚度为50nm～1000nm的金膜具有多孔网状的结构特征，使得沉积其上的电致变色薄膜附着力更好；离子能够在电场作用下顺利穿过多孔薄膜衬底和金膜，实现在电致变色薄膜材料中的注入和抽出，从而体现出电致变色薄膜颜色的可逆变化；另外，金膜具有良好的导电性能，这使得采用电化学方法所沉积的电致变色薄膜更加均匀，从而能够实现大面积电致变色器件。

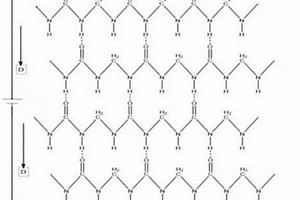

聚酰胺1.1及其制备方法和应用 821

 0

本发明提供了一种聚酰胺1.1及其制备方法和应用，该制备方法包括：将甲醛与尿素按0.8‑1：1的摩尔比混合得到预聚液A，将甲醛与尿素按3‑4.5：1的摩尔比混合得到预聚液B，向预聚液A中滴加预聚液B,通过控制反应液的pH值及反应温度，最终得到高性能的聚酰胺1.1产品。本发明的聚酰胺1.1具有特殊的介电、压电、热电和铁电性能，具有优良的生物相容性，生物降解性，可以通过氢键实现它定向自组装，是一种稀有的绿色多功能材料，可应用于高性能的多功能电容器储能材料领域。

功能性敷料及其制备方法 1099

 0

本发明涉及功能材料技术领域，具体公开了一种功能性敷料及其制备方法。本发明的功能性敷料包括：具有压电性能的纤维层和有机硅层，所述纤维层与所述有机硅层复合，所述有机硅层用于与施用对象接触；所述纤维层为聚偏二氟乙烯纤维膜或聚偏二氟乙烯‑聚硅氧烷共混纤维膜。该功能性敷料可同时起到加速创面愈合并降低瘢痕产生的功能，无需配套充电设备，使用方便，且纤维层与有机硅层结合紧密牢固，透气性好，生物相容性好，具备理想的拉伸性能和强度，易于施用，使用寿命长。本发明功能性敷料的制备方法简便，生产效率高，产品质量易于控制且均一性好，可保证功能性敷料综合性能的发挥。

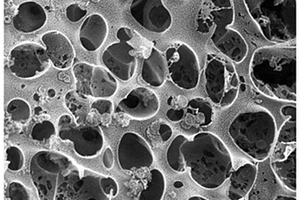

利用高炉渣提钛尾渣制备多孔材料的方法 896

 0

本发明属于钛渣回收利用领域，具体涉及利用高炉渣提钛尾渣制备多孔材料的方法。本发明要解决的技术问题是目前对高炉渣提钛尾渣的再利用经济价值不高。发明解决上述技术问题的方案是提供一种利用高炉渣提钛尾渣制备多孔材料的方法，包括以下步骤：a、将干燥后的高炉渣提钛尾渣与造孔剂、粘结剂、烧结助剂和增湿剂混合均匀后成型；b、将上述成型的混合物干燥后，经高温烧结，得到多孔材料。本发明提供的方法，既拓宽了高炉渣提钛尾渣无害化、减量化和资源化途径，又可获得经济附加值更高的功能材料。

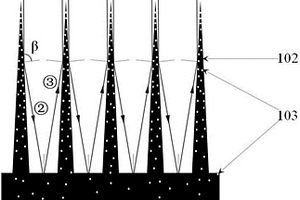

基于硅纳米针的太赫兹波宽带吸收材料 1038

 0

本发明属于电磁功能材料技术领域，具体提供一种基于硅纳米针的太赫兹波宽带吸收材料，用以克服现有太赫兹波吸收器件吸收带宽窄、制作工艺复杂、器件稳定性差、制备成本高昂的缺陷；本发明太赫兹波宽带吸收材料包括硅纳米针阵列和硅衬底两部分，所述硅纳米针阵列由均匀分布于硅衬底上的若干个硅纳米针构成，硅纳米针垂直设置于硅衬底表面；所述硅纳米针阵列和硅衬底为同一材料，均采用n型或p型重掺杂半导体硅、其电阻率≤0.1Ω·cm。通过该硅纳米针阵列结构制作的太赫兹波吸收材料，结构简单，在0.2THz～1.2THz范围内，对太赫兹波的吸收率高达90％；采用简易金属辅助的化学刻蚀方法制备，制备工艺简单，成本低廉。

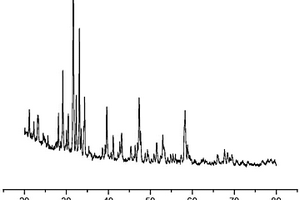

紫外和红光双模式激发白光的LED用荧光粉及制备方法 919

 0

一种紫外和红光双模式激发白光的LED用荧光粉及其制备方法，属于功能材料技术领域。所述荧光粉为一种掺Na+离子的Sr2V2O7粉体材料，晶向结构为三斜晶向，分子式为NaxSr2-xV2O7，其中0

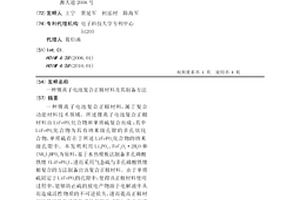

锂离子电池复合正极材料及其制备方法 691

 0

一种锂离子电池复合正极材料，属于复合功能材料技术领域。所述锂离子电池复合正极材料由LiFePO4化合物和单质硫复合而成；其中LiFePO4化合物为具有纳米级孔隙的多孔状化合物，单质硫存在于所述LiFePO4化合物的纳米级孔隙中。本发明利用Li3PO4、FeC2O4·2H2O和(NH4)2HPO4为原料，基于水热模板法制备多孔磷酸铁锂(LiFePO4)，进而采用气态硫与多孔磷酸铁锂相复合的方法制备出该复合正极材料。由于单质硫固定于LiFePO4的孔隙中，使得该正极材料使用过程中，能够防止硫的放电产物溶于电解液中从而造成活性物质的不可逆损失，进而提高正极材料的循环性和活性物质的利用率。同时，作为单质硫的支撑材料多孔状LiFePO4化合物本身也是一种优良的锂离子电池正极材料，对整个复合正极材料的比容量也有一定的贡献。

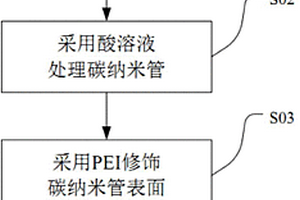

水溶性碳纳米管的制备方法 827

 0

一种水溶性碳纳米管的制备方法，属于功能材料技术领域。包括两大核心处理步骤：1）将碳纳米管置于酸溶液中搅拌处理，在碳纳米管表面形成羧基；2）将表面修饰有羧基的碳纳米管分散于聚乙烯亚胺的水溶液中，搅拌使得聚乙烯亚胺的亚胺基(-NH-)与碳纳米管表面的羧基（-COOH）反应形成化学吸附，同时部分聚乙烯亚胺高分子与碳纳米管之间产生由于范德瓦尔斯力形成的物理吸附，最终制备出水溶性碳纳米管。本发明利用聚乙烯亚胺的亚胺基与修饰于碳纳米管表面的羧基反应，原理简单，过程简便；所制备的水溶性的碳纳米管能够长期稳定“溶”（分散）于水中。

低损耗微波介质陶瓷材料及其制备方法 1094

 0

一种低损耗微波介质陶瓷材料及其制备方法，属于电子信息功能材料与器件技术领域。材料包含主晶相和添加剂，主晶相包括MgTiO3、Mg2SiO4和CaTiO3，主晶相中含有少量的Mg2TiO4；添加剂包括MnO2、Co2O3、CeO2和Nb2O5；经检测具有较低的损耗（Q×f在65000～85000GHz之间），介电常数可调（9～20之间）、频率温度系数稳定（±10ppm/℃以内）和良好的加工性，能够满足微波通信行业的应用需求。制备方法为固相烧结方法，具有简单、易控、环保和成本低廉的特点。

具有氧化应激损伤修复的基因洗脱涂层材料及其制备方法 788

 0

本发明提供了一种具有氧化应激损伤修复的基因洗脱涂层材料及其制备方法，属于生物医学工程功能材料技术。其制备方法包括：对经清洗后的金属基底材料进行表面氨基官能化处理。将上述材料置于pH为3～5的富含强氧化剂的溶液中，加入浓度为0.1～5mg/mL的亲水性化合物溶液，获得具有微纳拓扑结构，同时富含反应性醌基和氨基的目标材料A。制备可增强表达Tom70的慢病毒基因载体目标材料B，其中，载体为慢病毒载体。将目标材料B固定在目标材料A表面，即获得目标具有氧化应激损伤修复的基因洗脱涂层材料。该涂层具有微纳拓扑结构，可为基因载体提供保护性的温床，为基因递送创造有利条件。

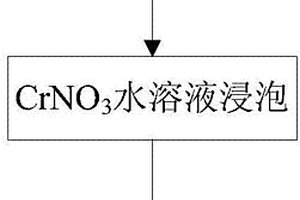

具有室温铁磁效应的Cr掺杂TiO2纳米磁性薄膜的制备方法 1005

 0

具有室温铁磁效应的Cr掺杂TiO2纳米磁性薄膜的制备方法，属于功能材料技术领域。本发明采用电化学阳极氧化工艺但不限于阳极氧化工艺制备的TiO2纳米管阵列薄膜作为起始材料，首先采用CrNO3水溶液浸泡方式的新型均相低温Cr掺杂，然后结合高温退火处理，在TiO2纳米管阵列薄膜引入复合空位和氧气空位缺陷，得到具有室温铁磁性能、可控性高、成本低廉、重复性好、且可大规模制造的TiO2纳米磁性薄膜。本发明具有工艺简单、成本低、可控性好和适于大批量生产的特点。

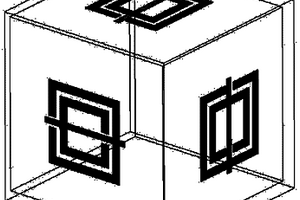

各向同性的双负人工材料 894

 0

一种各向同性的双负人工材料,属于功能材料技术领域。本发明由三维结构的双负人工材料单元周期性密集堆积而成;三维结构的双负人工材料单元包括介质材料立方体和位于介质材料立方体中相邻三个面上的双负结构单元;双负结构单元包括介质基板、金属开路环谐振器和金属细线;金属开路环谐振器位于介质基板正面,由两个大小不同、开口相反的开路环构成,其中小开路环套于大开路环中;金属细线位于介质基板背面,与两个开口环的开口中心连线平行且距离等于介质基板厚度;三维结构的双负人工材料单元中,三个双负结构单元的金属细线两两垂直。本发明提供的双负人工材料具有三维结构、各向同性的特点,可应用于高功率微波毫米波源用于激发微波毫米波。

CaCu3Ti4O12薄膜的制备方法 760

 0

一种CaCu3Ti4O12薄膜的制备方法，属于功能材料技术领域。包括以下步骤：1)通过高分子辅助沉积法配制含钙铜钛的前驱液；2)将斜切的LaAlO3基片在800～1000℃下热处理1～6小时，得到表面为台阶结构的基片；3)采用旋涂法将前驱液均匀涂覆于步骤2)处理后的基片表面，烘干，得到含钙铜钛的薄膜样品；4)对上步得到的含钙铜钛的薄膜样品热处理，随炉冷却至室温，得到CaCu3Ti4O12薄膜。本发明通过不同斜切角度的斜切基片调控CCTO薄膜的应力，使得制得的薄膜的介电损耗明显降低；且方法简单，成本低廉，具有良好的工艺可控性和重复性，有利于大规模批量化生产。

银/石墨烯复合薄膜的制备方法及在紫外探测器中的应用 832

 0

一种石墨烯‑银纳米颗粒复合薄膜的制备方法以及该复合薄膜在紫外探测器中的应用，属于功能材料技术领域。本发明通过水合肼和柠檬酸钠两步原位还原氧化石墨烯和银盐制备石墨烯‑银纳米颗粒复合薄膜，与单步还原法相比，银离子会以片状石墨烯为核结晶，更加均匀地修饰在石墨烯上，有效改善了银纳米颗粒团聚的问题。本发明首先通过水合肼和柠檬酸钠两步原位还原氧化石墨烯和硝酸银制得石墨烯‑银纳米颗粒复合溶液，将其涂覆于硅基板上并烘干成膜，最后溅射金电极作为顶电极完成紫外探测器的制备；制备得到的基于石墨烯‑银纳米颗粒复合薄膜的紫外探测器具有较大的光电流、较短的响应和回复时间。

红外低发射率涂料及其制备方法 715

 0

一种红外低发射率涂料及其制备方法，属于功能材料技术领域。所述红外低发射率涂料含有红色浆料、黄色浆料、片状铝粉的分散浆料、表面包覆二氧化硅或氧化铁的片状铝粉的分散浆料、溶剂、固化剂和流平剂；各组分的质量份数为：红色浆料0.8～1份，黄色浆料为2～4份，片状铝粉的分散浆料1～3份，表面包覆二氧化硅或氧化铁的片状铝粉的分散浆料35～37份，溶剂50～58份，固化剂3～5份，流平剂0.1～0.3份。本发明提供的红外低发射率涂料能够模拟北方黄土色背景光谱反射曲线，近红外波段具较高的太阳反射率，热红外波段3-5μm波段平均发射率低于0.35，8-14μm波段平均发射率低于0.45，能够实现工业生产。

基于天然高分子DNA模板的金属纳米环及制备方法 760

 0

基于天然高分子DNA模板的金属纳米环及制备方法，属于环境纳米功能材料领域。本发明的制备方法包括下述步骤：A、在高分子DNA溶液中加入凝缩剂，将DNA凝缩成环状结构；B、加入金属离子化合物生成金属阳离子与DNA的复合物；C、在紫外光的照射下，金属元素还原成单质生长在环状DNA凝缩物表面，形成金属纳米环。本发明的有益效果是，通过DNA分子强大的自组装能力实现对金属单质沉积位置和沉积量的有效调控，使金属单质沿着环装DNA分子凝缩物表面沉积，从而实现金属纳米环的模板化生长。本发明的金属纳米环所采用的模板DNA分子具有生物可适应性，其源自生物体，无毒无害。

(SrCa)TiO3-LaAlO3基微波介质陶瓷材料及其制备方法 999

 0

一种(SrCa)TiO3-LaAlO3基微波介质陶瓷材料，属于电子信息功能材料技术领域。微波介质陶瓷材料包括基料和添加剂：基料为(1-x)Sr(1-y)CayTiO3-xLaAlO3，其中0.40≤x≤0.50，0.05≤y≤0.20；掺杂剂为B2O3、Co2O3、MnO和CeO2；基料形成的主晶相为复合钙钛矿SrTiO3-LaAlO3相；空气中的烧结温度1530℃～1580℃，Q×f值45000～55000GHz，相对介电常数35～43，谐振频率温度系数±10ppm/℃。本发明采用传统固相陶瓷合成工艺制备，具有原材料便宜、环保和成本低的优点，便于批量生产及应用推广。

制备PZT压电气凝胶的凝胶-老化一体化方法 997

 0

一种制备PZT压电气凝胶的凝胶‑老化一体化方法，属于功能材料技术领域。首先，将PZT溶胶置于密闭容器中加热得到凝胶；其次，用乙醇和高沸点有机溶剂依次浸泡PZT凝胶并在110～130℃的开放环境加热使其脱水；再次，用无水乙醇浸泡清洗1‑2次得所需凝胶；最后用超临界干燥得到PZT气凝胶。该方法具有原材料廉价易得、制备过程中可减少有机溶剂挥发、无需等待漫长老化过程、制备的PZT气凝胶为大比表面积标准化学计量比钙钛矿结构、气凝胶碳酸铅少以及数量级缩短制备周期等优点。

拉曼增强基底的制备方法 708

 0

一种拉曼增强基底的制备方法，属于功能材料制备技术领域。包括以下步骤：1)将可溶性铜盐、还原剂和表面活性剂加入去离子水中，混合均匀，得到前驱体溶液；2)将金属片放入上步的前驱体溶液中，搅拌3～10h，混合均匀后，在80～120℃温度下反应1～6h；3)取出金属片，采用乙醇和去离子水清洗，干燥；即可得到所述拉曼增强基底。本发明方法得到的拉曼增强基底具有工艺简单，拉曼增强效果明显，化学稳定性好，成本低廉等优点，并且可以通过控制表面活性剂的浓度，实现根据实际应用需求制备相应的形貌进而得到具有不同拉曼增强效果的基底，可广泛应用于电化学、生物分析、传感、食品安全等领域。

具有持续香味的环保型聚丙烯材料及其制备方法 1010

 0

本发明公开了一种具有持续香味的环保型聚丙烯材料及其制备方法，具有持续香味的环保型聚丙烯材料是由以下重量份数的组分制备而成：聚丙烯70‑80份，改性膨胀蛭石10‑15份，聚丙烯接枝马来酸酐2.0‑3.0份，芳香母粒3‑10份，硅烷偶联剂0.1‑0.3份，聚乙酰胺0.1‑0.2份，抗氧剂0.2‑1份，润滑剂0.5‑1份。本发明改变了传统芳香材料无法长时间持续，简化了自芳香性材料发泡开孔的工艺流程以及香精本身含有毒素的弱点，并且对材料性能有较少的影响。本发明制得的聚丙烯材料具有环保、持续散发的自芳香性等特点，标准环境下芳香剂半年失重率不大于5％；可以广泛适用于家电功能材料，汽车装饰材料以及儿童玩具等领域。
