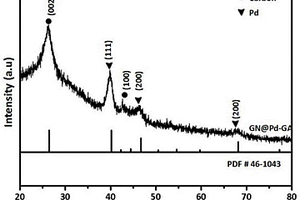

本发明提供了一种氮掺杂石墨烯‑钯纳米颗粒复合材料及其制备方法与应用,属于新能源材料应用技术领域,包括以下步骤:(1)将氮掺杂多孔氧化石墨烯、二氯四氨合钯与水混合,得到混合液;(2)在所述步骤(1)得到的混合液中滴加没食子酸水溶液,得到前驱体溶液;(3)将所述步骤(2)得到的前躯体溶液与水合肼混合,发生氧化还原反应,得到氮掺杂石墨烯‑钯纳米颗粒复合材料。本发明使用没食子酸对钯纳米颗粒进行修饰调控:没食子酸环绕在钯纳米颗粒的周围,一方面防止了钯颗粒的团聚,提高了分散性;另一方面增强了钯纳米颗粒与氮掺杂石墨烯之间的相互作用,因此有效提高了复合材料的阴极氧还原催化性能。
本发明提供一种耐高温型的CPVC(氯化聚氯乙烯)塑木复合材料,其由以下重量百分比的组分制备而成:30%CPVC树脂,20%PVCSG‑8树脂,20%竹木纤维粉,10%轻质活性碳酸钙无机填料,10%改性剂,5%加工助剂,将以上各组分配料利用高速混合机混合均匀,混合时间1‑2h,然后双螺杆挤出机将混合后的配料挤压,利用双螺杆挤出机配套的模具进行冷却定型,利用牵引机进行处理后,利用木板切割机切割出不同长度规格的复合材料木板,本发明针对性的引进了CPVC这种耐高温性能好,耐老化耐腐蚀性能优异的工程塑料,制备出耐高温型的CPVC塑木复合材料,使产品的使用变形温度在常规塑木的基础上提高了10℃以上。

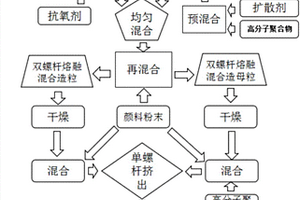

本发明公开了一种具有香味和抗菌性能的3D打印复合材料、制备方法及其应用,其以下各组分按重量份数计组成:高分子聚合物40~97份、香料剂0.2~55份、抗菌剂0.1~5份、增塑添加剂0.2~5份、无机添加料0.5~10份、扩散剂0.5~5份、抗氧化剂0.05~1份、颜料粉末0~1份。本发明的3D打印复合材料具有多种香味类型的香味,有效地将塑料原有的气味覆盖或者淡化,还具有良好的抗菌性能和力学性能,丰富了3D打印技术领域中材料的种类和制造工艺。此外,本发明的3D打印复合材料无毒无害,废弃材料可自然生物降解,也可回收利用,相对经济成本较低。
本发明公开了一种导热PVC复合材料及其制备方法。该PVC复合材料,其是由以下质量份的原料组成:28~40份的PVC树脂、5~10份的冲击改性剂、45~60份的导热填料、0.5~1.0份的偶联剂、2.5~3.5份的增塑剂、1.5~5份的热稳定剂、1.0~2.0份的润滑剂。其制备方法,步骤如下:1)先用偶联剂对导热填料进行表面改性处理;2)然后将上步得到的改性导热填料与其他原料混合均匀;3)密炼,然后冷却破碎;4)锥形双螺杆挤出造粒即可。本发明制备的PVC复合材料具有较好的抗冲击性能、拉伸强度,也具有较好的导热性能。

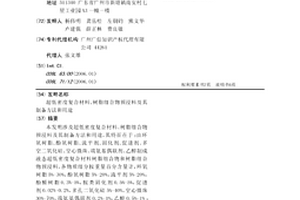

本发明涉及超低密度复合材料、树脂组合物预浸料及其制备方法和用途,其特征在于:由环氧树脂、酚氧树脂、流平剂、固化剂、促进剂、多空二氧化硅、空心微珠、端氨基偶联剂、乙醇制成液态超低密度复合材料树脂组合物和树脂组合物预浸料,各物质组分按重量百分含量计,环氧树脂5%-30%,酚氧树脂5%-20%,流平剂5%-20%,酚醛树脂0.3%-5%,胺类固化剂0.5%-5%,促进剂0.02%-0.2%,多孔二氧化硅5%-40%,空心微珠30%-70%,端氨基偶联剂0.2%-1%,乙醇0.5%-1%;空心微珠为空心玻璃微珠或空心陶瓷微珠。其用途特征在于:将液态超低密度树脂组合物预浸料浸泡增强材料后烘干,制成半固化状态粘结片。本发明具有高强度和高冲击性能,复合材料密度在0.75g/cm3甚至更低,具有超低密度、高比强度、高平整性、高可靠性和优异的耐化性能。
本发明属于复合材料领域,公开了一种轻质耐磨微发泡聚醚醚酮复合材料及制备方法与应用。该复合材料包括以下质量分数的组分:30~70%聚醚醚酮、10~30%聚苯硫醚、0.15~0.3%硅烷偶联剂、15~30%二硫化钼、0.1~0.5%热稳定剂、0.3~1.5%润滑剂、1~10%高温发泡剂和0.5~2%匀泡剂。本发明通过在聚醚醚酮中加入适量聚苯硫醚来提高加工性能,同时保证二硫化钼在基体的均匀分散,从而提高材料的耐磨性;高温发泡剂和匀泡剂从侧喂料口加入防止了发泡剂过早分解和泡孔材料的膨胀破裂,通过微发泡实现了材料的轻质化,同时得到的材料也具有较高的强度以及低摩擦性。

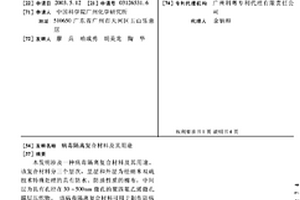

本发明涉及一种病毒隔离复合材料及其用途。该复合材料分三个层次,里层和外层为经纳米双疏技术特殊处理的具有防水、防油性质的棉布,中间层为具有孔径在30~500nm微孔的聚四氟乙烯微孔膜层压织物。该病毒隔离复合材料可用于制作防病毒的隔离防护服,尤其是制备防SARS病毒的隔离防护服,它既能有效阻隔病毒,又具有高透湿性、重量轻、穿着舒适、易洗涤、可多次重复使用的特点,极大地避免资源的浪费,减少后处理给环境带来的不利影响,是环境友好的功能材料。
本发明公开了一种氮掺杂石墨烯/金属氧化物纳米复合材料的制备方法,包括以下步骤:(1)称取石墨烯和阳离子为三价或四价金属的金属盐,加入到分散剂中,超声分散后得到混合液;(2)在60~200℃下,将步骤(1)得到的混合液与氨气在气液界面反应3~12h,冷却、经过离心分离、洗涤沉淀、干燥后得到粉体;(3)通氨气或氨气与惰性气体的混合气,将粉体在600~900℃恒温2~6h,降至室温,即得氮掺杂石墨烯/金属氧化物纳米复合材料。由于氮的掺杂提高了本发明方法得到的复合材料的导电性和界面作用,本发明方法具有工艺简单、成本低廉、产率高、周期短、环境友好等优点,可以适用于工业化大规模的生产。
本实用新型公开了一种复合材料高速船的喷泵保护平台,包括船体艉封板,所述船体艉封板的外壁上固定安装有横向放置的外框架,所述外框架的内侧装配有内框架,所述外框架的内侧装配有五组踏板,所述外框架的内侧还装配有盖板,所述外框架通过下垫片固定安装在船体艉封板的外壁上,所述船体艉封板的外壁上固定安装有两组位置相对的上垫片,所述上垫片设置在外框架的上方,且上垫片的外壁与外框架的顶部之间装配有支柱;该复合材料高速船的喷泵保护平台,通过外框架上各组件及其金属、复合材料的设置,这样不仅可以降低整个装置的重力,更能降低其成本及其制作工艺的复杂性,实用性与适配性较强,适于大范围推广及制造。
本发明公开了一种基于改性退役硅橡胶绝缘子的硅橡胶复合材料及其制备方法,涉及高分子材料领域。一种基于改性退役硅橡胶绝缘子的硅橡胶复合材料,其特征在于,包括以下重量份组分:改性硅橡胶颗粒:20份‑150份;乙烯基硅橡胶:100份;改性硅橡胶的制备方法为:将不饱和醇和退役硅橡胶绝缘子颗粒混合并浸泡,经溶剂法热解反应后,得到改性硅橡胶颗粒。本申请乙烯基硅橡胶的制备工艺简单,采用退役硅橡胶绝缘子颗粒作为原料,可将改性硅橡胶颗粒直接交联并制备全新的橡胶复合材料,具有优异的力学性能,所采用的原材料均为工业通用的大宗原材料,具有成本低廉的特点,实现了退役硅橡胶绝缘子的高价值重复利用。
本发明属于高分子材料领域,具体涉及一种苯丙乳液接枝的聚丙烯复合材料及其制备方法和应用。本发明将聚丙烯、聚乙烯交联母粒、玻璃纤维、硫酸钡母粒、引发剂、苯丙乳液接枝的聚丙烯和功能助剂混合均匀后,在190‑230℃下熔融交联后挤出,即可获得所述聚丙烯复合材料。本发明通过使用具有两亲结构的苯丙乳液接枝的聚丙烯作为相容剂,将聚丙烯、聚乙烯交联母粒、玻璃纤维、硫酸钡母粒、引发剂、苯丙乳液接枝的聚丙烯和功能助剂融熔交联,各个组分之间协同配合,制备的复合材料机械性能好,提高了常规PP材料的光泽度,避免玻璃纤维外浮,增强部件表面的反射亮度,注塑件表面美观,应用于车灯底座、灯罩外壳等产品。
本发明公开了一种红磷阻燃聚酰胺复合材料,按重量份数计,包括组分:脂肪族聚酰胺树脂20‑70份;芳香族聚酰胺树脂5‑20份;玻璃纤维10‑50份;红磷母粒8‑20份;协效剂1‑5份。本发明的红磷阻燃聚酰胺复合材料,通过引入具有特殊结构的芳香族聚酰胺,与红磷阻燃剂、协效剂协同作用,能够显著改善材料的灼热丝性能(GWIT可达到775℃)和阻燃性能(达到0.8mm的UL94 V‑0阻燃等级),同时保持较高的力学强度和模量,且具有良好的注塑制件外观,能够满足电子电器行业在高电流、薄壁化、小型化和集成化的发展趋势下对材料的使用要求,进一步拓宽了红磷阻燃聚酰胺复合材料在电子电器领域的应用。
本发明提供了一种Br掺杂和碳包覆的磷酸钛钠复合材料及其制备方法和用途,该磷酸钛钠复合材料具有良好的电化学性能,离子和电子导电率高。本发明通过Br掺杂和碳包覆形成Br掺杂和碳包覆的磷酸钛钠复合材料,提高了钠离子电池的循环性能和钠离子的扩散速率。

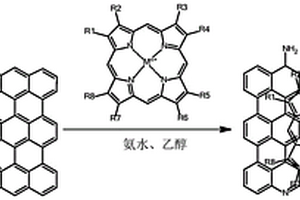

本发明公开了一种血晶素‑石墨烯复合材料及其在检测一氧化氮气体中的应用,血晶素‑石墨烯复合材料包括血晶素和包覆血晶素的片状材料,片状材料为氮掺杂的还原氧化石墨烯,血晶素为结晶体,血晶素的结构式为:
本申请涉及预应力碳纤维增强热塑性复合材料成型装置及方法。本申请所述的预应力碳纤维增强热塑性复合材料成型装置包括:上热压板、下热压板、驱动器、上水冷钢板、下水冷钢板、冷却水管、安装板、第一张拉组件以及第一加载组件;所述第一张拉组件包括第一挡块、第一加载卷棒以及第一固定卷棒;所述上水冷钢板的一侧面和所述下水冷钢板的一侧面分别形成有容纳空间,当所述上水冷钢板和所述下水冷钢板扣合时,两个所述容纳空间拼接并形成成型腔体;所述上水冷钢板内和所述下水冷钢板内分别形成有冷却水路。本申请所述的预应力碳纤维增强热塑性复合材料成型装置具有保证碳纤维的平直度同时,提高了碳纤维与基体结合的紧密性的优点。
本发明涉及一种充气泳池用聚乙烯基复合材料的制备方法,属于充气材料技术领域。本发明以高密度聚乙烯为基材,制备充气泳池用聚乙烯基复合材料,高密度聚乙烯无味、无臭、无毒,且硬度高、耐磨性能较好、拉伸强度较好、化学稳定性高等优点,在加工方面多样化如挤出、吹塑、注塑等多种方式都能调控形成所需性能的材料,高密度聚乙烯的主分子链上存在碳原子数较多的支链,聚合物的支化度很高,可以有效改善高密度聚乙烯的机械加工性能和耐热性能,高密度聚乙烯在结晶过程中短支链分布在高分子量部分的含量高,其在分子间支撑的应力强,可以有效的阻止分子片晶的位错与滑移,从而可以有效增加充气泳池用聚乙烯基复合材料的屈服强度和力学强度。
一种激光选区熔化成形块体纳米孪晶铜基复合材料的方法,该方法的特点为:铜铁基合金粉末由铜合金粉末与铁合金粉末组成,铁合金粉末在铜铁基合金粉末内的质量百分含量为:8 wt.%~50 wt.%;铜合金粉末化学成分为:P 4.5~10 wt.%,Zr 1.5~4.2 wt.%,Cr 0.5~2.5 wt.%,余量为Cu;铁合金粉末化学成分为:Ni 0.5~2.5 wt.%,Cr 3.5~6.2 wt.%,Si 1.2~3.5 wt.%,B 0.5~3.5 wt.%,余量为Fe;复合材料显微结构为:ε‑Cu基体内有片层厚度为5~15nm的纳米孪晶;直径为100~300nm的富铁颗粒均匀分布于ε‑Cu基体内,富铁颗粒内有片层厚度为10~30nm的纳米孪晶;片层厚为2~10nm且直径为10~150nm孪晶铜颗粒均匀分布于富铁颗粒内;复合材料拉伸断裂强度达0.8~1.5GPa,延伸率达15~40%;实现了高强高韧协同增强以及结构功能一体化设计与制造。

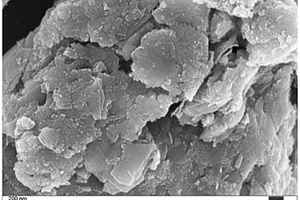

本发明提供一种二氧化锡/铌掺杂碳复合材料及其制备方法和应用。本发明的制备方法为,先将二氧化锡和铌粉混合球磨,再加入有机碳源继续球磨,即得到二氧化锡/铌掺杂碳复合材料,工艺简单、可操作性强、成本低。且本发明的制备方法制备得到的二氧化锡/铌掺杂碳复合材料还具有片状结构,二氧化锡掺杂铌均匀地分布在碳上,这种片状结构可以实现电极材料与电解液的充分接触,缩短电子或锂离子在其中的传输距离,缓解电极材料在充放电过程中的体积膨胀,从而避免结构的破坏,可以有效提高负极材料的循环稳定性;可以使材料具有较好的电池容量和倍率性能等电化学性能。
本发明EPM复合材料,由包括下述重量百分比原料的物质共混制成:30-94%CA、5-60%补强剂、0-40%增强剂、0.1-1%CDM2歧化因子、0.1-1%偶联剂、0.1-1%抗氧剂、0.1-1%防老剂、0.1-1%紫外线吸收剂、0.1-1%润滑剂、0.1-1%三乙基铝;具有配方简单,成本低、防火、强度高、韧性好、不易变形、油漆附着力好的优点。EPM复合材料的制备方法:将混合均匀的补强剂和偶联剂,混合均匀的除CA、CDM2歧化因子、抗氧剂、防老剂、紫外线吸收剂、润滑剂和三乙基铝均加入双螺杆挤出机中,从侧向加入增强剂,挤出造粒,即得粒状EPM复合材料;具有工序简单、操作简便的优点。
本发明公开了一种用于3D打印的竹纤维增强聚乳酸复合材料及其制备。该材料为包含改性竹纤维、聚乳酸、聚丙烯、相容剂和增塑剂的共混物。本发明还提供一种用于制备上述竹纤维增强聚乳酸复合材料的制备方法,包括如下几个步骤:制备改性竹纤维;将竹纤维、聚乳酸、聚丙烯、相容剂和增塑剂通过高速混合机进行共混形成共混料;将共混料用双螺杆挤出方法进行熔融共混挤出并造粒,重复挤出两次;所造的复合材料颗粒经过干燥后,可以通过单螺杆挤出机加工成单丝。本发明材料保持了聚乳酸优异性能的基础上,提高了材料的断裂伸长率和抗冲击性能。本发明方法更容易产业化,且本发明材料本身具有独特的天然竹纤维的颜色,加工过程中无需添加色母料上色。
本发明提供了一种过渡金属磷化物/g‑C3N4复合材料及其制备方法与应用。所述的过渡金属磷化物/g‑C3N4复合材料,通过将过渡金属磷化物负载在g‑C3N4上,可以显著降低光生电子和空穴的复合及降低析氢过电势,从而提升了g‑C3N4光催化反应活性,所述的过渡金属磷化物/g‑C3N4复合材料可应用在光催化反应体系特别是光催化分解水产氢气体系中。本发明所述的制备方法能够提高过渡金属磷化物与g‑C3N4的界面结合性能,继而提高催化活性,另外所述制备方法操作简单、适用性广、重复性好、适用范围广,为降低光催化成本和在光催化制氢方面提供了一种可靠的方案。

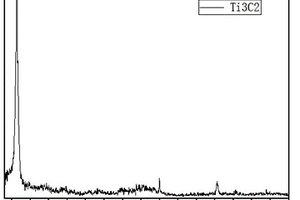

本发明属于高性能/高能量密度锂离子电池负极技术领域,具体涉及一种MXene/金属硫化物复合材料、负极材料及制备与应用。本发明将过渡金属元素的金属盐与MXene材料混合搅拌,经固液分离、干燥,得到MXene/金属盐混合物;在保护气氛下,将MXene/金属盐混合物与硫源混合并热处理,得到MXene/金属硫化物复合材料。本发明还提供了一种硫掺杂MXene/金属硫化物基复合电池负极材料,该负极材料包含上述MXene/金属硫化物复合材料。本发明提供的负极材料具有良好的长循环稳定性和高的能量密度,同时具有优异的倍率性能,可应用在多种领域。

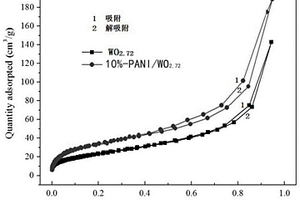

本发明公开了一种聚苯胺包裹WO2.72纳米棒复合材料及其制备方法与应用,其制备方法,包括以下步骤:(1)通过超声处理将WCl6溶于乙醇中,快速搅拌形成均匀介质,将均匀介质放入反应釜中进行反应,反应温度为160~200℃,反应时间为16~20小时,反应结束后,取出反应液,室温冷却,得到WO2.72纳米棒;(2)将WO2.72纳米棒和苯胺加入0~5℃条件下的HCl溶液中,通过超声处理分散混合,在搅拌条件下加入过硫酸盐,冰浴搅拌反应8±2小时,洗涤,干燥,得到PANI/WO2.72纳米复合材料。该复合材料作为光催化剂用于催化去除水中的Cr(VI),显示出优异的光催化活性和稳定性。
本发明属于高分子材料改性领域,具体涉及一种混合纤维增强改性的聚丙烯复合材料及其制备方法。通过将下述原料熔融共混挤出制得;按质量百分比计,原料组分为:植物纤维增强聚丙烯母粒:40~80%,玻纤增强聚丙烯母粒:20~60%;其中植物纤维增强聚丙烯母粒是由以下组分按质量百分比制成:高熔体强度聚丙烯:45~70%,聚酮树脂:4~20%,相容剂:1~15%,植物纤维:1~10%,硅酮母粒:1~10%,永久抗静电剂:10~30%,防霉剂:0.1~3%,抗氧剂:0~0.5%,润滑剂:0~1%。本发明复合材料具有优异的力学性能和耐刮擦性,同时该复合材料具有特殊的木质纹理图案和优异的表观效果。
本发明公开了一种电磁波损耗复合材料及其制备方法和应用,所述电磁波损耗复合材料是通过以矿渣和粉煤灰为被激发材料,与碱激发剂反应生成碱激发矿渣胶凝材料,并向其中加入含镍包铜粉的多孔胶体颗粒来制得的。与现有的水泥基电磁损耗材料相比,所述电磁波损耗复合材料具有更优异的电磁损耗功能和力学性能,且结构致密性好,不易外泄电磁波,重量轻,满足建筑工程对建筑用吸波材料的要求,制备成本低,有效利用了粉煤灰和矿渣等工业废弃物,减少了资源浪费和工业废弃物对环境的危害,且生产过程不会产生大量的粉尘和废水,对环境污染小,制成吸波结构的电磁波损耗层时,能大大减小吸波结构的厚度和重量,使吸波结构整体轻薄,提高其使用安全性。
本发明公开了一种高介电铜/聚偏氟乙烯复合材料的制备方法。包括如下步骤:S1.将聚偏氟乙烯粉末与溶剂N,N‑二甲基甲酰胺混合均匀,得到粘稠液体;S2.对铜进行表面处理:将铜颗粒、偶联剂L‑半胱氨酸,混合与溶剂N,N‑二甲基甲酰胺中,超声处理10~30min;S3.将步骤S1得到的粘稠液体倒入步骤S2的混合物中,搅拌均匀得到混合溶胶;S4.将步骤S3得到的混合溶胶延流到载片上,并刮成薄膜,然后真空加热至140~150℃,保温0.5~1.5h,冷却至室温,得到高介电铜/聚偏氟乙烯复合材料。本发明通过引入新的环保偶联剂,提高了铜在聚偏氟乙烯基底中的分散性,不仅能有效解决细小导电粒子/聚合物复合材料体系存在的介电损耗高的问题,同时还有效提高了介电常数。
本发明提供了一种新型的纳米聚乙烯醋酸乙烯酯复合材料及其制备方法,该方法制备的聚乙烯醋酸乙烯酯较好地提高了其热稳定性能和增强了机械强度。一种纳米聚乙烯醋酸乙烯酯复合材料由以下质量分数的组分组成:80%‑100%的聚乙烯醋酸乙烯酯和0‑20%的有机改性层状双氢氧化物添加剂。层状双氢氧化物分子通过有机‑无机复合方式结合到聚乙烯醋酸乙烯酯上的长碳链上,利用其自身具有的吸热、高比表面等性能而对乙烯醋酸乙烯酯共聚物材料的性能起到改善作用,达到了无卤阻燃的效果,是一类具有潜力的纳米复合材料。
本发明公开了一种聚丙烯复合材料及其制备方法,所述聚丙烯复合材料如下按质量份计算的组分:19~71.5份聚丙烯;2~10份液晶聚合物;20~60份无碱连续长玻璃纤维;2~5份防翘曲剂;5~10份相容剂;0.5~6份其他助剂;其中,所述聚丙烯的熔融指数为30~120g/10min;所述液晶聚合物的热变形温度为177~210℃;所述无碱连续长玻璃纤维的单丝直径为10~25μm。本发明所制备的聚丙烯复合材料不易翘曲,耐高温性、综合力学性能优异且外观质量较好。
本发明公开了一种颗粒增强铝基复合材料搅拌铸造制备装置及制备方法,该装置包括升降机构、电阻炉、固定柱、承重机构、搅拌装置、颗粒输送装置、炉盖、进料口、进气管、石墨坩埚、不锈钢坩埚;实现定量输送与添加增强颗粒、实现气体保护和自动化制备的颗粒增强铝基复合材料搅拌铸造制备。本发明装置结构设计巧妙、操作简便、自动化程度高、稳定性好。通过气体保护,减少了搅拌铸造制备过程熔体的吸气和表面氧化;采用颗粒输送装置,实现了增强颗粒的定量输送和添加;采用升降装置和搅拌装置,实现搅拌位置和搅拌速度的定量控制,有利于提高复合材料的性能和制备效率。
本发明公开了一种修复重金属污染酸性土壤的钙铁硅基复合材料及其应用。该复合材料构成元素的质量比为:钙:铁:硅:锰:镁:磷:铝=30~40:19~25:8~12:1~3:5~6:1~3:2~5;具体由以下体积百分比的组分组成:55~70%硅酸钙、20~30%铁酸钙和5~15%复合混合物,所述复合混合物为钙铁铝氧化物、硅酸钙铁、铝酸钙、钙铝氧化物、钙锰铁氧化物、羟基磷酸铝和羟基磷酸锰的混合物。该复合材料用于改良修复重金属污染酸性土壤,可使土壤pH提高0.5~2.5个单位,土壤中有效态重金属含量降低64~98%;农产品重金属含量比对照组下降33~94%;农产品产量比对照组增产16~1412%。
中冶有色为您提供最新的广东广州有色金属复合材料技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
