带导流条的复合筛网 626

 0

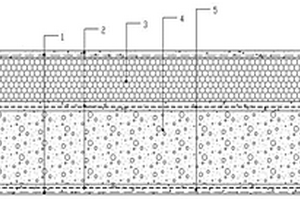

本实用新型涉及一种带导流条的复合筛网，属于选矿行业高频电磁振动筛设备技术领域。技术方案是：包含拉网钩（1）、上层工作网（2）、下层保护网（3）、导流条（4）和硫化网格（5），上层工作网（2）和下层保护网（3）通过硫化网格（5）固定在一起，呈一体结构，两端分别设有拉网钩（1），沿物料流动方向设有多条导流条（4），所述导流条呈三角形，导流条（4）的宽度与硫化网格（5）的宽度相同，导流条的高度与物料厚度相匹配，相邻两条导流条的间距与硫化网格的间距相同。本实用新型的有益效果是：当物料进入三角形导流条后，物料不会有很大的横向流动，确保在使用时不会出现物料的堆积，提高物料的筛分效果，结构简单，使用方便。

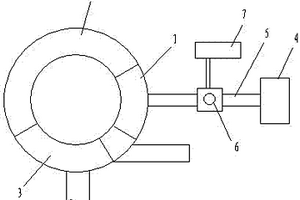

自卸式尾矿永磁回收机 605

 0

本实用新型涉及一种自卸式尾矿永磁回收机,属于尾矿回收技术领域。技术方案是包含机架流槽(1)、调速电机(2)、减速机(3)、收料磁盘(4)、冲水管(6),收料磁盘设置在机架流槽上,调速电机与减速机匹配,连接在收料磁盘的轴上;在收料磁盘的上方设有冲水管。收料磁盘包括内置磁盘和外盘,与手摇磁盘机构(5)连接,外盘与调速电机、减速机连接。本实用新型的积极效果是:本实用新型结构紧凑,传动简单,卸料无磨损、充分,成品品位高、能耗低、效率高,可广泛用于铁矿选矿厂及有色金属企业等行业。

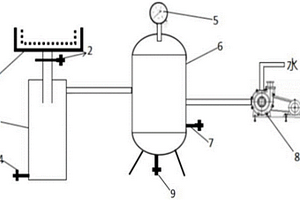

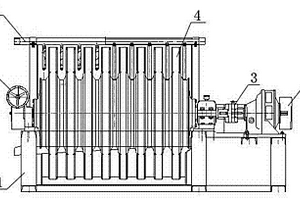

过滤机排液装置 938

 0

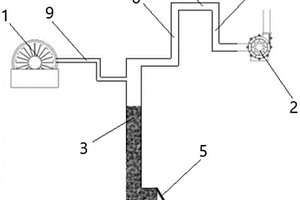

本实用新型涉及选矿技术领域，尤其涉及一种过滤机排液装置。该装置包括排液管、挡板以及真空泵，排液管包括第一竖管以及第一横管，第一横管的一端与第一竖管的底部连通，形成一个L形结构，第一竖管顶部的管口与真空泵的吸气口连通，第一竖管的一侧与过滤机的主轴连通，第一横管另一端的管口为排液口，挡板可开合的覆盖在排液口上，第一竖管的长度大于H，其中，H根据公式H＝P/ρg得出。本申请提供的一种过滤机排液装置，比起现有技术中的滤液泵+滤液罐排液方式，结构更简单，故障易排查，可提高过滤机的排液效率，降低过滤机因为排液系统故障导致停机的次数，并且节省了滤液泵消耗的电耗及设备消耗。

浮选效率更高的浮选分级机 714

 0

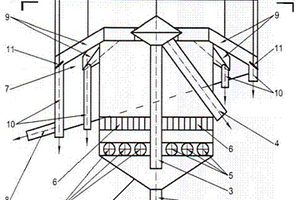

一种浮选效率更高的浮选分级机，属于浮选法选矿设备技术领域，用于提高浮选分级机效率。其技术方案是：它包括圆筒圆锥形槽体、排砂装置、分流器、溢流管、充气装置、电极、环形泡沫收集槽，在环形泡沫收集槽上部沿着环形的周边有多个向边缘倾斜的收缩槽，多个收缩槽沿着环形泡沫收集槽的圆周均布，每个收缩槽的末端连接有垂直的立管，立管的上端安装有产品流量调节器。本实用新型环形泡沫收集器上增加了向边缘倾斜的收缩槽，在浮选分级机将泡沫的上层排向环形泡沫收集槽时，泡沫沿着整个收缩槽挡板的长度移动，泡沫中矿物的二次精选过程的强度大大加强，使得浮选分级的效率大大提高，同时通过流量调节器的调节，可达到浮选分级的最佳工况。

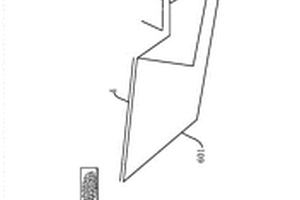

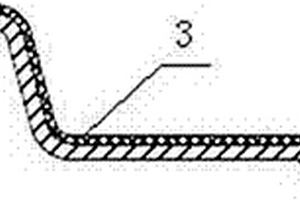

高频振动叠层筛快速装卡密封装置 1114

 0

本实用新型涉及一种高频振动叠层筛快速装卡密封装置，属于金属非金属选矿生产设备技术领域。技术方案是：连接梁（13）连接多层筛箱，筛箱内设有筛网，筛网下端和入料端收料板上设有密封装置，所述入料端收料板上的密封装置包含卡勾A（1）、紧固销钉A（2）和密封垫A（3），密封垫A（3）上设有紧固销钉A（2），一端呈倒V形，端部设有卡勾A（1），所述筛网下端密封装置包含卡勾B（4）、紧固销钉B（5）和密封垫B（6），密封垫B（6）上设有紧固销钉B（5），端部设有卡勾B（4）且固定在托网钢板（7）上，托网钢板（7）固定在筛箱内侧。本实用新型的有益效果是：密封效果好，安装使用方便。

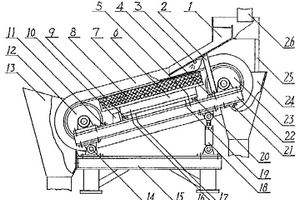

挡边带式多用途磁选机 829

 0

本实用新型涉及矿山磁选设备。解决多用途问题。挡边带式多用途磁选机,它包括有波纹挡边输送带、主动和从动滚筒、固定和活动机架、磁系以及漏斗;其特征是:活动机架上装有主动和从动滚筒,滚筒外套环形波纹挡边输送带,波纹挡边输送带下设有磁系,活动机架的倾角和磁系与波纹挡边输送带的距离设有可调整结构。用于选矿。

用于降低碎矿车间粉尘浓度与粉尘回收利用装置 859

 0

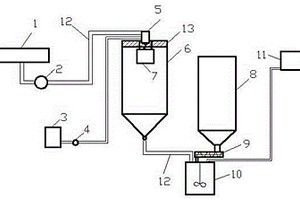

本实用新型公开了一种用于降低碎矿车间粉尘浓度与粉尘回收利用装置，属于选矿厂碎矿车间技术领域，其技术方案要点是，包括粗碎箱，粗碎箱的右侧设置有粗碎除尘箱，粗碎除尘箱的内部固定连接有粗碎搅拌槽，粗碎除尘箱的右侧设置有中转站，中转站的上方设置有粉尘传送管，中转站的右侧设置有中细碎箱，通过设置粗碎搅拌槽和中细碎搅拌槽，粉尘卸到粗碎搅拌槽和中细碎搅拌槽的内部，加水调浆，然后使粗碎除尘箱粉尘溢流到第一带尾轮立泵池，再用第一立泵打到矿浆回收池，中细碎粉尘直接溢流到矿浆回收池，同时碎矿车间冲卫生产生的污水也经矿浆回收池，提高排尘效率，车间粉尘含量明显降低，符合环保要求，改善了作业环境。

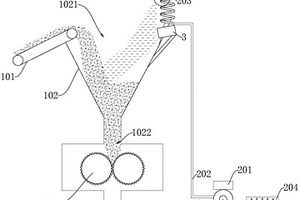

辊磨机 633

 0

本实用新型公开了一种辊磨机，涉及选矿技术领域，解决了辊磨机中的辊磨装置损严重的问题。辊磨机有料仓，料仓包括进料口和出料口，用于临时储存待磨物料；输料装置，设置于进料口的上方，用于向料仓内输送待磨物料；辊磨装置，设置于出料口下方，用于辊磨待磨物料；其中，进料口位置设置有至少一组用于对待磨物料加湿的加湿装置，加湿后的待磨物料进入辊磨装置被辊磨，部分被辊磨后的待磨物料形成附着于辊磨装置上的耐磨层。本实用新型通过设置的加湿装置，实现了对物料加湿的功能，使得物料经过辊磨装置的辊磨后形成的部分物料颗粒会在水分的作用下黏附在辊磨装置上形成耐磨层，通过耐磨层实现对辊磨装置的保护，延长辊磨装置使用寿命。

封闭式自动取样机 993

 0

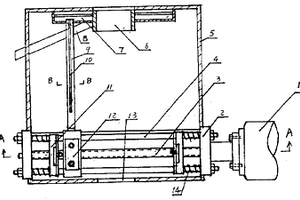

本实用新型公开了一种封闭式自动取样机,属于矿山选矿用的矿浆取样设备。其机箱两侧壁的前上方安装有支架,支架上装有滑杆和丝杠,滑块与丝杠螺接,与滑杆滑动连接,取样勺固定在滑块上,丝杠两端的滑杆上装有活动限位开关,机架后壁上设有进料口和接样槽,前壁下方设有出料口。本实用新型结构合理,取样准确,使用方便。

永磁筒式磁选机精矿冲洗卸矿装置 1057

 0

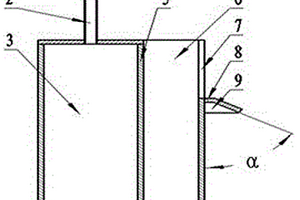

本实用新型涉及一种永磁筒式磁选机精矿冲洗卸矿装置，属于冶金行业磁铁矿选矿设备技术领域。技术方案是：给水主管（1）铺设在缓冲水箱（3）的正上方，给水主管（1）一端密闭，另一端通过阀门与主水源连接，给水主管（1）通过多个分水管（2）与缓冲水箱（3）相连通；溢流箱（6）与缓冲水箱（3）的高度相同，溢流箱（6）与缓冲水箱（3）之间设有竖直布置的缓冲挡板（5），溢流箱（6）与缓冲水箱（3）的底部相连通；溢流箱（6）的上部设有溢流口（7），溢流口（7）处设有倾斜布置的溢流导流板（8）。本实用新型的有益效果是：水流稳定，避免了因卸矿水中杂质较多而堵塞，能够将磁选机滚筒表面的精矿冲洗干净。

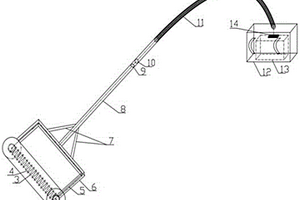

磁选机尾矿检测装置 909

 0

本实用新型涉及一种磁选机尾矿检测装置，属于磁性矿物选矿技术领域。技术方案是：包含手柄（1）、套管（2）、圆杆（3）、不锈钢铁盒（4）、永磁铁（6）和隔板（7），套管（2）的一端与手柄（1）连接，套管（2）的另一端固定在不锈钢铁盒（4）上，不锈钢铁盒（4）内设有永磁铁（6），圆杆（3）设在套管（2）内，圆杆（3）的一端与手柄（1）固定连接，圆杆（3）的另一端与不锈钢铁盒（4）内的永磁铁（6）固定连接，所述不锈钢铁盒（4）的中部外壁上设有隔板（7）。本实用新型的有益效果是：可随时对磁选机尾矿指标进行检测，从而判断磁选机的运行状况，减少金属流失，提高回收率。

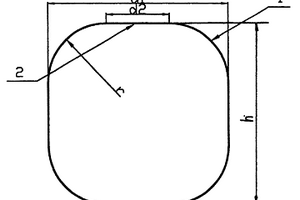

多功能磨矿介质 973

 0

一种多功能磨矿介质,是选矿设备中球磨机的附件。它的磨矿介质是圆柱体,在圆柱体的两端面上分别设有圆角,两端面的中心分别设有与圆柱体同心的圆。由于采用了上述技术方案,与现有技术相比,本实用新型可同时完成粗磨、中磨和细磨,进而提高磨剥物料的效率和研磨作业率。降低磨矿介质的消耗,节省生产费用,节省能源。

模块式跳汰机防卡阻电控气动环线滑阀 929

 0

本实用新型公开了一种模块式跳汰机防卡阻电控气动环线滑阀,属于选矿用跳汰机部件。本实用新型的模壳体一侧通过送风管与缓冲储风管连接,模壳体上端设置有模壳体上盖,其上方固定气缸,其下方固定有定套,定套内安装有环线阀芯,环线阀芯圆周上加工有储污环。模壳体下端固定有下轴座和耐磨轴瓦,气缸杆端部螺合连接有同心轴,同心轴滑动安装在耐磨轴瓦内,其上部与环线阀芯固定连接。本实用新型体积小,防卡阻,磨损小,使用寿命长。

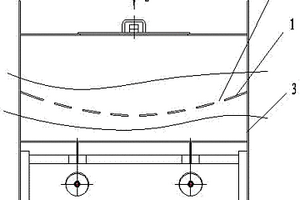

改进的煤泥水入料箱分流挡板 916

 0

一种改进的煤泥水入料箱分流挡板，属于选矿设备技术领域，用于煤泥水的分流，其技术方案是：它的分流挡板为长方形，板面沿着纵轴向下弯曲成弧形，在分流挡板的板面上有多个开孔，开孔沿着分流挡板的板面纵轴方向排列，开孔为矩形孔，或圆形孔，或方形孔；分流挡板的板面开孔以板面中央为对称分布，分流挡板的板面中央与两端的开孔直径大于板面中间的开孔直径。本实用新型的分流挡板的弧形板面和开孔可以使不同入料量的煤泥水和不同密度的煤泥颗粒均匀分料，不会引起入料箱的煤泥水溢流，也不会造成分流挡板的煤泥堆积。

铁精粉精选磁选机 973

 0

本实用新型公开了一种铁精粉精选磁选机，在专利号为“201810757185.9”，专利名称为“超纯铁精粉磁选机”的中国专利的基础上，弧形固定架的向左呈240°固定在卧式滚筒；卧式滚筒的上方设有弧形挡板，弧形挡板的一端连接在机架上，弧形挡板的另一端连接有截留装置，截留装置包括截流槽和截留刮板，截流槽位于磁块组合最上端的下方，截留刮板的一侧边向上倾斜的连接在截流槽左侧的最上端，另一侧指向卧式滚筒，截留刮板的长度大于卧式滚筒的长度，截留刮板与卧式滚筒之间设有抗摩擦塑胶，截留刮板的上方设有截留冲洗管。本实用新型在将卧式滚筒上的铁粉在进料口的一端被冲洗下，使遗漏的铁粉水再次进行磁选，具有选矿效率高、节省资源的优点。

高压对辊分极破碎系统 865

 0

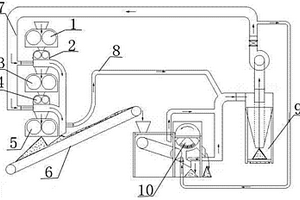

本实用新型涉及一种高压对辊分极破碎系统，属于选矿设备技术领域。技术方案是：由两道以上对辊磨粉机组成，两道磨粉机之间设置破碎机，上一道对辊磨粉机的出口与破碎机入口连接，破碎机出口与下一道对辊磨粉机的进口连接，在破碎机与对辊磨粉机之间设有进风管（7）和吸风管（8），吸风管与除尘器进口连接，进风管与除尘器（9）出口连接，形成一个循环系统。最后一道对辊磨粉机下面设有磁选机入料输送带（6）。本实用新型的积极效果：对原材料进行精细筛选加工，提高破碎磨粉效果，节能效果好，消除粉尘污染，保护环境。

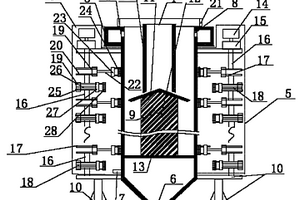

高磁场强度脱泥装置 1069

 0

本实用新型涉及选矿用磁选脱泥装置,具体公开了一种高磁场强度脱泥装置。其包括分选筒、内隔筒、溢流筒、进料口、吸附装置、排料口、进水口排浆口,其在内隔筒的下端设有分料机构;吸附装置为磁铁式的,并沿分选筒外周对称布置,磁铁式吸附装置固定在支撑架上。本实用新型与现有技术相比,不仅省水,且磁场强度高、处理能力大、脱泥效果好、尾矿中含铁品位低、矿物分离效果稳定、更适合于细度为小于0.074毫米占70%及以上矿料分选。

中心传动托辊式球磨机 1002

 0

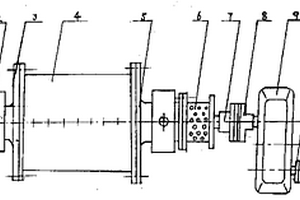

中心传动托辊式球磨机,属于矿山机械选矿设备,它的筒体两端装有中空的端轴,通过该端轴分别与进料磨头和出料磨头连接,进料磨头和出料磨头为中空结构,均安装在托架内并由托辊支承,进料磨头与进料器联通,出料磨头与筛筒状的出料器联通,出料器的另一端与减速机的输出轴固定连接,本实用新型与现有技术相比,由于采用了中心传动,减少了大齿圈、小齿圈、齿轮架等部件,降低了设备初置费,同时大大降低了维修费;由于支撑采用托辊支撑,磨头与托辊的接触面为原瓦面式改为托辊线接触,摩擦小、消耗低,电机功率降低20-45%。

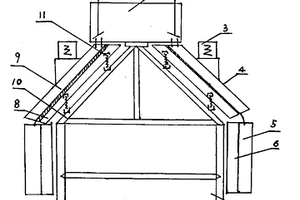

人字形高频振动筛 784

 0

本实用新型涉及一种人字形高频振动筛,属于选矿用筛分机械。它包括机架、筛架、给料箱、振动筛,机架上方固定有筛架,筛架上方为给料箱,振动筛的两筛面呈人字型对称设置,下面通过弹簧悬挂在与之平行的筛架上;筛面分别通过振动筛上方的电磁震动器控制,给料箱上的两排给料阀分别控制两筛面给料。该筛可连续工作,效率高,一个筛面出现问题,另一个筛面仍可继续工作。

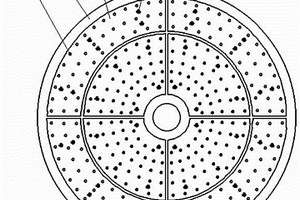

干扰床分选机紊流板 735

 0

本实用新型涉及选矿设备领域，尤其是一种干扰床分选机紊流板，包括喷嘴，上压板，底板，螺栓组件，喷嘴为中心带有通孔的圆柱体，喷嘴外壁设置有环形凸起；上压板设置有通孔，通孔下端设置有与喷嘴的环形凸起相匹配的环形沉槽；喷嘴的下端安装在底板上，上端安装有上压板，底板与上压板之间通过螺栓组件固定。本实用新型的结构简单，更换喷嘴时省时省力，降低了劳动成本和维修费用。

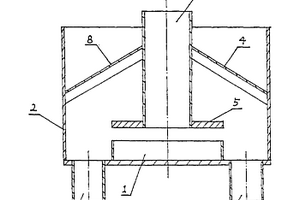

矿浆分流器 921

 0

一种矿浆分流器,特别适用于选矿工艺中有压力或无压力给矿时均匀分流矿浆。技术方案是由壳体(2)、圆筒状容器(1)、矿浆流入管道(3)和若干矿浆流出管道(6)(7)组成,采用本实用新型,可以均匀分流矿浆、不堵塞流出管道。本实用新型具有结构合理、使用寿命长等特点。

矿浆脱水器 739

 0

本实用新型涉及一种选矿作业设备,特别是矿浆脱水器。技术方案是:由外筒(5)、矿浆入口、溢流口(4)、矿浆出口(9)、沉降坨组成,溢流口(4)设置在外筒(5)的上部,矿浆出口(9)设置在外筒(5)的底部,矿浆出口(9)处设有沉降坨,沉降坨与矿浆出口(9)之间留有缝隙,外筒(5)的上部设有矿浆入口。本实用新型利用沉降法解决磁性矿浆和非磁性矿浆的脱水问题,矿浆由矿浆入口进入外筒,下沉后通过沉降坨与矿浆出口之间的缝隙排出,由于矿浆在下沉的过程中,矿物下降速度快,水与轻微细粒下降速度慢,这样,水及少量的轻微细粒矿物就从外筒上部的溢流口流出,最终使底流矿浆得浓度提高。本实用新型具有结构合理、脱水效果好、成本低、使用方便等特点。

改进的滚筒式磁选机的滚筒 795

 0

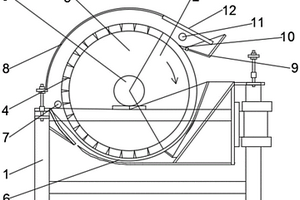

一种改进的滚筒式磁选机的滚筒，属选矿设备技术领域，用于有效地保护磁滚筒表面，同时能够对磁性物料有效的回收，以及减少卸矿水用量。其技术方案是：它的滚筒外表面上安装挡板，挡板为长方形板条，挡板的板面与滚筒外表面为45º-90º，挡板的长边与滚筒的轴向平行，挡板至少为1条，沿着滚筒外表面均布，挡板的高度为0.5-3.0cm，挡板为不导磁材料制作。本实用新型的有益效果是：有效地保护了磁滚筒表面，延长了滚筒的使用寿命；提高了回收率，对磁性物料有效地回收与利用；可以减少卸矿水用量，节约水资源。

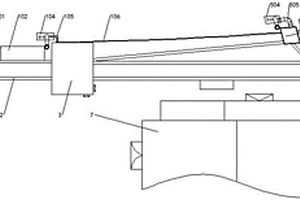

可以自动调节的分矿装置 721

 0

一种可以自动调节的分矿装置,属于选矿设备技术领域,用于自动调节干式磁选机的分矿板位置,其技术方案是:它由磁性物料检测装置、分矿挡板、分矿挡板主梁、步进电机、联轴器、丝杠、蜗轮、导轨组成,磁性物料检测装置安装在废石皮带上方,步进电机、联轴器、丝杠、蜗轮安装在分矿箱的一侧,导轨分别安装在分矿箱的两侧,分矿挡板主梁架设在分矿箱上部,磁性物料检测装置的信号输出端接步进电机,步进电机与联轴器、丝杠、蜗轮依次连接,分矿挡板与蜗轮相连接,分矿挡板主梁下方有行走轮。本实用新型可以对废料中的磁性物料含量监测,并可驱动分矿挡板进行前后移动,使分矿挡板始终处于最佳的分矿位置,大幅提高了磁铁矿干式预选效果和回收率。

用低密度悬浮液实现高密度分选的装置 737

 0

一种用低密度悬浮液实现高密度分选的装置。它包括用管道连通的一段旋流器和二段旋流器,一段旋流器一端设有重介质悬浮液入口和尾矿出口,另一端设有原矿入料口,二段旋流器一端设有精矿出口,另一端设有中矿出口,所述一段旋流器的圆台锥度为0°～30°,二段旋流器圆锥段的锥度为30°～150°。本实用新型的两段旋流器均采用大锥角的圆锥结构,能够有效地对非磁性的高密度矿物进行分选,且特别适用于分选密度大于2.4kg/L的矿物,是一种能够利用低密度的悬浮液来实现高密度矿物分选的重力选矿设备,该设备生产工艺简单,成本低,环境污染小,所得精矿产品品味高。

双毛细管差压密度测量装置 854

 0

一种双毛细管差压密度测量装置,包括差压变送器,与变送器并列连接的短、长毛细测量管,及其毛细测量管下端连接的加粗管所组成。利用双管压差变化,测量悬浮液密度。结构简单,杜绝堵管事故,维护量小,特别适用于选矿厂测定悬浮液密度。

电控液动执行器 672

 0

一种电控液动执行器,是由电动机拖动齿轮泵抽送缸体内自身油液,推动活塞和拉杆前后运动。拉杆与插入该拉杆中空孔内的带绝缘套电极,形成一个可变电容器,该可变电容器置于位移反馈电路中,最后输出4毫安-20毫安电流作为拉杆位置的指示。该执行器适用于选 煤厂或选矿厂驱动各种阀门及其它直行程负载。结构简单,体积小,出力大,可变电容的电容量与拉杆外伸长度之间具有完全的线性关系。

驱动阀门的电控液力驱动器 1020

 0

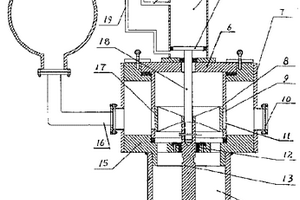

驱动阀门的电控液力驱动器,属于液体压力执行机构,适用于管道输送、选煤厂、选矿厂及化工等工艺系统中重负载下工作,它是闸板与液力驱动器的活塞杆铰连,由可逆电动机拖动带端面补偿配油盘的双面齿轮泵抽送液压缸内的油液,推动活塞和活塞杆并带动闸板上下(或前后)移动,实现阀门的开或关。活塞杆的中空孔内插入带聚四氟乙烯绝缘套的电极芯,构成可变电容器,并置于位移传感电控器的电路中,输出4～20毫安电流作为阀门开度的指示,实现远腔。

强磁干选机 602

 0

一种用于选别弱磁性矿物的强磁干选机,涉及选矿设备技术领域,它包括有支架9、设置于支架9上的电机8、皮带传输装置7、皮带6、分度盘5、风机和磁控系统,磁控系统包括有磁极1、隔磁板2、铁芯10、激磁线圈3、磁轭4和电源11,磁极1为二个呈圆柱型体的磁极,隔磁板2设置于此两磁极之间,磁极1的圆柱体表面呈齿状,且磁极1与磁轭4间有间隙12。本强磁干选机可在磁极处产生近20000高斯高梯度强磁场,将经此磁极处≤10MM的弱磁性矿石被磁化而与非磁矿石分区下落,而实现选别。它为弱磁性矿石尤其为赤铁矿的选别开创了一个新途径。

自溢流型侧密封排水装置 919

 0

本实用新型涉及一种自溢流型侧密封排水装置，属于金属选矿浓缩脱水系统生产设备技术领域。技术方案是：压板A（10）、自溢流压板架（11）和压板B（12）依次通过斜面相接，自溢流压板架（11）上设有孔，下方设有排水槽（17），长度方向上设有止口，止口插入到筛板（18）的缝隙，且压在筛板（18）的上方，溢流口板网（13）扣压在自溢流压板架（11）上的孔上，压板斜销架（15）内设有压板斜销（14），且固定在高频脱水筛侧板（16）上。本实用新型的有益效果是：提高筛面的排水速度，降低物料脱水后的水分含量，结构简单，使用寿命长。
