江苏无锡有色金属复合材料技术理论与应用

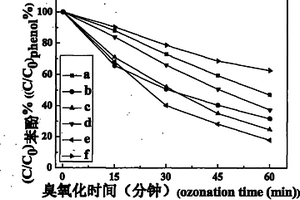

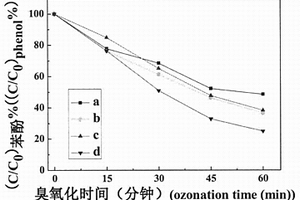

以铜/钴纳米复合材料为催化剂的臭氧化水处理方法 771

 0

本发明提出一种以铜/钴纳米复合材料为催化剂的臭氧化水处理方法，将铜/钴纳米复合材料作为催化剂加入到含苯酚类废水的臭氧化水处理体系中，促进苯酚类有机污染物的降解，在此基础上提出了一种新型的臭氧化水处理方法。该方法属于水处理和环境催化技术领域。所得铜/钴纳米复合材料具有制备简单便捷、尺度小、在水溶液体系中分散性好等特点，在臭氧化水处理应用中具有广阔的前景。

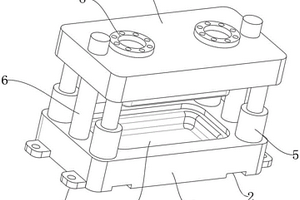

SMC复合材料加工用模压装置 895

 0

本实用新型提供一种SMC复合材料加工用模压装置，涉及冲压模具技术领域，包括下压膜本体，所述下压膜本体的顶部位于四个拐角处均固定有液压缸，四个所述液压缸的顶部之间固定有上压膜，所述上压膜的后侧靠近底部边缘处开设有冷却腔，所述上压膜的底部位于中间部位固定有冲压块，所述冷却腔的内部铺设有水冷循环管道，本实用新型，通过在模具内部设置水冷循环管道，使得将冷却水通入，使得可以在模具内部进行循环冷却，从而加快了模具内部SMC复合材料冷却成型效率，解决了现有的成型模具在将SMC复合材料压铸过后需要进行静置冷却，从而使得模具内部的SMC复合材料固化成型，但是这种方式需要长时间静置，导致实际生产效率变低的问题。

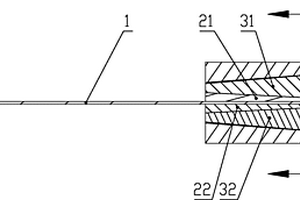

碳纤维增强复合材料板的夹片式锚具 1076

 0

本实用新型涉及一种土木工程用碳纤维增强复合材料板的夹片式锚具，特别涉及一种碳纤维增强复合材料板的夹片式锚具，包括碳纤维增强复合材料板(1)，第一聚氨酯层(21)，第二聚氨酯层(22)，夹片(3)和内孔为圆锥体的锚环(4)，其特征在于，所述夹片(3)为圆锥体剖成的两个相同大小单元体所构成，所述单元体为第一单元体(31)和第二单元体(32)，所述第一单元体(31)和第二单元体(32)的外表面成锥面，并与锚环(4)内孔的锥面相匹配，所述第一单元体(31)的内表面镶嵌有第一聚氨酯层(21)，所述第二单元体(32)的内表面镶嵌有第二聚氨酯层(22)，所述第一聚氨酯层(21)与第二聚氨酯层(22)之间设置有碳纤维增强复合材料板(1)，可用于建筑结构，桥梁结构的加固。

抗冲击自修复的多层复合材料及其制备方法 938

 0

本发明公开了一种抗冲击自修复的多层复合材料，所述多层复合材料包括树脂层和中间层；树脂层位于中间层的上、下两侧；所述树脂层与中间层之间还设有增强芯层；所述树脂层为热塑性聚氨酯树脂材料；所述中间层为经过软硬段调节具有高弹缓冲特性的聚氨酯材料；所述增强芯层为芳纶和高强聚乙烯纤维混合编织的三维织物，所述三维织物包括方形外框，外框内设有锯齿结构，锯齿的上、下尖端与外框内壁连接，形成相互平行的多个空腔；空腔内填充有剪切增稠胶。本发明复合材料高绿色环保，且具有高弹性、高抗冲击性的优势。

用于纳米注塑成型的复合材料的制备方法和应用 821

 0

本发明提供一种用于纳米注塑成型的复合材料的制备方法，依次包括如下步骤：机械预处理‑两步预腐蚀‑一次直流通电腐蚀‑二次双脉冲通电腐蚀‑后处理‑干燥‑纳米注塑，且通电过程中伴超声辅助腐蚀，复合材料的基材为铝合金、钛合金、镁合金或不锈钢中的一种，该用于纳米注塑成型的复合材料的制备方法可应用于移动通信终端壳体的制备。

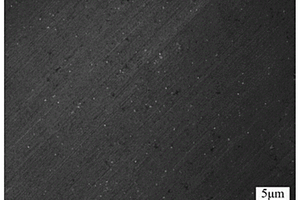

石墨烯/铝及铝合金复合材料的制备方法 666

 0

本发明公开了一种石墨烯/铝及铝合金复合材料的制备方法，将石墨烯与铝基体混合，制备石墨烯/铝基复合粉体；步骤二、将石墨烯/铝基复合粉体填充入密闭容器，进行感应区域熔炼，获得石墨烯/铝基复合材料。本发明突破尺寸大小和形状限制，抑制了石墨烯的团聚，防止了碳铝间的不良界面反应，成功将石墨烯纳米片均匀添加到铝及铝合金基体中，并提高了石墨烯含量，制备出不同成分石墨烯/铝及铝合金复合材料。

石墨烯白炭黑高分散复合材料的制备方法 813

 0

本发明属于无机复合材料制备技术领域，具体涉及一种石墨烯白炭黑高分散复合材料的制备方法，包括以下步骤：在原硅酸溶液中加入氧化石墨或者氧化石墨水溶液充分分散制成悬浊液；采用水热法原位还原氧化石墨，同时原硅酸脱水；通过抽滤、洗剂、干燥，制得石墨烯白炭黑高分散复合材料。本发明从材料制备源头上解决石墨烯在填料、橡胶弹性体中的分散难题，显著改善白炭黑填充橡胶弹性体散热、防静电性能。

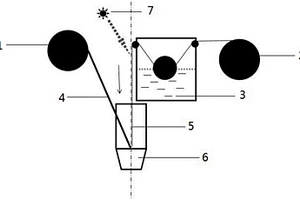

连续纤维增强复合材料3D打印机及其打印方法 870

 0

本发明公开了一种连续纤维增强复合材料3D打印机及其打印方法，该3D打印机包括喷头、树脂箱、紫外光源、连续纤维盒和基体材料盒，所述树脂箱内设有上浆液，所述连续纤维盒内设有连续纤维，所述基体材料盒内设有基体材料；所述上浆液用于浸润所述连续纤维，所述紫外光源用于固化上浆液，所述喷头用于通过打印材料；还涉及一种利用上述打印机打印的打印方法，包括浸润、固化、连续纤维增强复合材料形成、打印成型的步骤；该发明的3D打印机及其打印方法减免了在打印前生产高强度复合耗材的复杂流程，在打印过程中实现连续纤维与基体材料的结合，提高了连续纤维与基体材料的结合度，有利于连续纤维增强复合材料的推广和利用。

石墨烯增强的铝基复合材料的制备方法 1075

 0

本发明公开了一种石墨烯增强的铝基复合材料的制备方法，所述制备方法通过特定的石墨烯制备方法，与铝进行混合，电火花烧结得到石墨烯增强的铝基复合材料。所述复合材料拉伸屈服强度为至少134MPa，压缩屈服强度超过98MPa，远远高于纯铝的85MPa和30MPa，其电阻率低于2.14×10?8Ω·cm，好于纯铝的2.85×10?8Ω·cm。由此可知，本发明的所述方法大大提高了铝的综合性能。

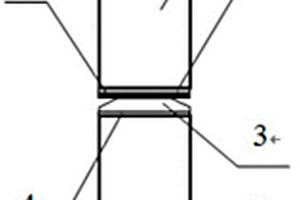

金属复合材料结合强度的测量方法、试样及试样制作方法 976

 0

本发明提出金属复合材料结合强度的测量方法、试样及试样制作方法。该测量方法包括步骤：A、在金属复合材料上切割出圆片样品备用，制作或选取两根横截面直径等于圆片样品直径的金属棒待用；B、对样品及金属棒的待粘贴表面进行打磨处理；C、将两金属棒的待粘贴表面分别粘合在圆片样品两个待粘贴表面；D、在基层与包覆层界面间切出一个环形切口，并保证切口中心线落在界面上；E、将试样放至拉伸机上做拉伸试验；F、获取试样拉伸时最大拉伸力的数值F，根据F/πr2计算得到试样的结合强度，其中，F代表试样拉伸时的最大拉伸力，r代表圆片样品的界面处半径。通过使用本发明中测量试样和方法，能够有效的测量金属复合材料的结合强度。

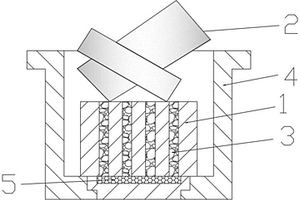

制备高性能铝基复合材料散热基板的方法 688

 0

一种制备高性能铝基复合材料散热基板的方法，包括加工设备，加工设备的具体结构为：包括真空加热炉，所述真空加热炉内放置钢制坩埚，所述钢制坩埚内底面设置有强氧化剂，所述强氧化剂和钢制坩埚的上表面同时放置成形模具，成形模具上表面放置铝块，所述真空加热炉一端通过管路连接真空泵，另一端通过管路连接氮气罐；采用压力浸渗法，形成了具有更高致密度的铝基陶瓷复合材料，铝基陶瓷复合材料由一种金属基体和非金属增强相构成，其中铝为金属基体，非金属增强相可为金刚石、石墨烯等，以金刚石为例，本工艺通过高压浸渗，使铝液填充在金刚石颗粒的空隙间。

分散相纳米复合材料、高强高耐内应力开裂共混物及制备方法和应用 738

 0

本发明公开了一种分散相纳米复合材料、高强高耐内应力开裂共混物及制备方法和应用，所述分散相纳米复合材料包括分散相聚合物和分散相填料，所述分散相聚合物的分子量为50000～200000g/mol，所述分散相聚合物中羟基含量不低于1个羟基/500的相对分子质量，所述分散相填料为纳米级刚性粒子，含有极性基团，可分散于极性溶剂。本发明提供的分散相纳米复合材料可通过熔融共混均匀分散在高Tg聚合物中，并同时提高高Tg聚合物的强度和耐应力开裂性能。

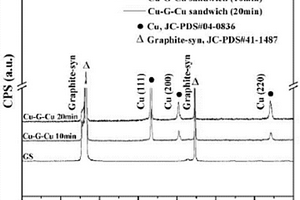

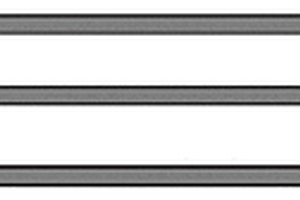

铜‑石墨膜‑铜复合材料的制备方法 677

 0

本发明公开了一种铜‑石墨膜‑铜复合材料的制备方法，包括：(1)在石墨膜表面打至少4个直径为50‑100μm的微孔；(2)对石墨膜进行预处理，除去表面油污和氧化物；(3)将石墨膜固定在基板上，放置电极并连接导线；(4)使用恒流模式，设置电流密度为1.0‑4.0A/dm²，电镀时间为5‑40min；(5)电镀结束后用去离子水、无水乙醇浸泡，然后烘干。本发明采用电镀方法制备的铜‑石墨膜‑铜层状复合材料具有优异的热性能。其热导率为金属铜的1.66‑1.98倍，而密度仅为铜的30％左右。采用电镀方法制备的铜‑石墨膜‑铜层状复合材料具有可焊性，可以利用钎焊的方式连接在热源位置。与利用导热硅脂连接相比，在芯片功率密度为14W/cm²时，芯片温度降低3.53℃。

复合材料螺旋桨模型旋转叶片水下动态变形双目测量系统 865

 0

本发明公开了一种复合材料螺旋桨模型旋转叶片水下动态变形双目测量系统，涉及螺旋桨测试技术领域，包括两部相机、白光频闪光源设备、同步器、软件系统、光学辅助设备、标靶、动力仪；两部相机布置在水筒试验段侧的观察窗旁；白光频闪光源设备布置在水筒试验段的上部观察窗；同步器与相机、软件系统和动力仪连接，控制三者同步工作；标靶布置在待测区域，两部相机拍摄至少8对标靶不同位置和方向的散斑图像；软件系统负责采集散斑图像及后续的互相关分析；光学辅助设备布置在水筒试验段侧观察窗上。通过非接触式光学测量获得桨叶的散斑图像，通过互相关分析得到复合材料叶片的实时变形特征，从而指导复合材料螺旋桨的设计和优化。

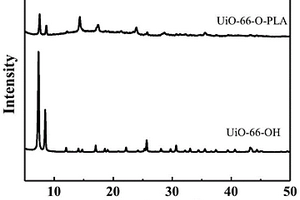

金属有机框架聚乳酸复合材料及其制备方法与应用 829

 0

本发明公开了一种表面疏水的金属有机框架聚乳酸复合材料及其制备方法和应用。通过开环聚合在金属有机材料的外表生长聚乳酸疏水大分子链；所述金属有机材料是由含有羟基官能团的有机配体和金属离子自组装形成的亲水材料，利用金属有机材料表面羟基引发丙交酯进行活性开环聚合,得到具有较高比表面积的星型聚合物疏水纳米复合材料。本发明制备的金属有机聚合物纳米复合材料具有高的比表面积，疏水亲油性能，良好的生物相容性和生物可降解性能，且制备工艺简单，在生物医药领域具有潜在应用。

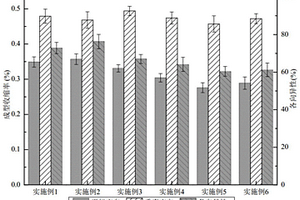

用于汽车扰流板的复合材料及其制备方法 792

 0

本发明提供用于汽车扰流板的复合材料及其制备方法，涉及汽车配件制造技术领域，该制备方法包括：提供二次处理的CFRP废弃物；然后与提供的ABS、PC、聚甲基丙烯酸缩水甘油酯和云母粉，进行第一熔融处理；再提供硫化改性的异戊橡胶与第一熔融处理的产物体系，进行第二熔融处理，制得熔融产物；然后将熔融产物从双螺杆机中挤出，水冷，拉条，造粒，即得复合材料；上述二次处理的CFRP废弃物由浓酸氧化后，经紫外光辐照结合表面处理液，共同活化处理制得。本发明提供的制备方法能减小成型收缩率的各向异性，改善和提升制品成型后尺寸稳定性，增强材料及其制品表面的油漆附着力和可涂装性能，提高复合材料的韧性、抗冲击性和耐热耐寒性。

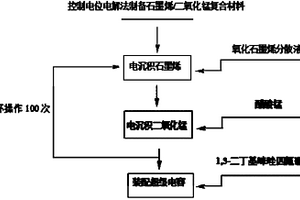

电化学制备石墨烯/二氧化锰复合材料的方法及其应用 943

 0

本发明涉及一种电化学制备石墨烯/二氧化锰复合材料的方法及其应用，属于电化学技术领域。本发明以碳酸钠为支持电解质，采用控制电位电解将氧化石墨烯还原成石墨烯，并均匀地固定在电极表面上，通过对电沉积过程中氧化石墨烯浓度、电位、温度和时间的选择实现石墨烯镀层厚度的精准控制。以醋酸锰和硫酸钠分别为锰盐前驱体和支持电解质，以硫酸调节电解液酸度进行控制电位电解在石墨烯表面电沉积二氧化锰，实现对二氧化锰粒径和分布密度的精准控制，重复上述操作100次，制备出石墨烯/二氧化锰复合材料。研究表明，所得到的石墨烯/二氧化锰复合材料为电极和以离子液体为电解液的超级装配电容，电容量在500F/g以上，循环充-放电1000次后，其容量还能保持99％以上。

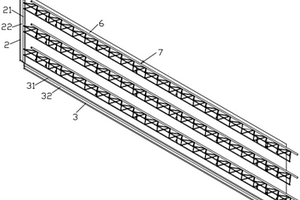

可拆卸自承式桁架复合材料楼承板 911

 0

本实用新型提供了可拆卸自承式桁架复合材料楼承板，包括建筑模板和若干个活动连接在建筑模板上的钢筋桁架；所述钢筋桁架包括第一横筋、第二横筋、第三横筋、若干个连接第一横筋和第二横筋的连接筋、若干个连接在第一横筋上的第一斜筋、若干个连接在第二横筋上的第二斜筋、若干个自攻螺丝，第一斜筋自由端、第二斜筋自由端连接至第三横筋，连接筋上开设有与自攻螺丝配合使用的螺纹孔；建筑模板由复合材料制成，其包括面板，面板背面形成有凹陷空间。本实用新型提供的可拆卸自承式桁架复合材料楼承板，在用于建筑物顶板浇筑时，建筑模板可灵活拆掉，使钢筋桁架留在混凝土顶板内，且钢筋桁架形成自承式结构，可省略建筑模板的支撑。

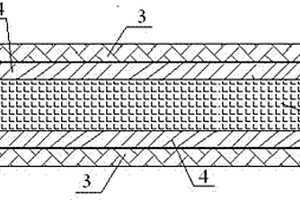

具有天然木皮混合编织的复合材料 1031

 0

本实用新型公开了一种具有天然木皮混合编织的复合材料，它包括由天然木皮（1）和化学纤维（2）编织而成的上表面层（3）和通过树脂黏附在上表面层（3）下方的化学纤维层（4），所述的化学纤维层（4）的纤维方向和天然木皮（1）的方向一致。本实用新型提供的化学纤维与天然木皮混合编织的复合材料，表面层不仅具有天然木纹的美观度和质感，能满足高的要求标准，并且整个复合材料的抗拉强度，硬度，抗冲击性能优，可广泛应用于制备电子产品和电器产品外壳，交通工具内饰，家具，橱柜、装潢面板等。

热敏性导电复合材料及其制备方法和用途 960

 0

本发明提供了一种热敏性导电复合材料及其制备方法和用途。本发明的热敏性导电复合材料，包括热熔胶膜、热熔铝箔麦拉和非连续铝箔麦拉；非连续铝箔麦拉包括Al层和PET膜层，Al层包括若干个非连续排列的铝箔单元，相邻两个铝箔单元之间形成沟槽；热熔铝箔麦拉覆盖于沟槽的上方；热熔胶膜粘接在热熔铝箔麦拉的上方，且热熔胶膜的两端分别延伸并粘接在非连续铝箔麦拉的Al层上。本发明的热敏性导电复合材料，具有导电导通性，对热量敏感，在65℃中45～52s的时间内，热熔胶膜会熔融断裂，引起热熔铝箔麦拉和非连续铝箔麦拉的分离，从而实现自身切断导电连接，避免了在过载或高温情形中，持续性导电短路引起的火灾的发生。

挠度补偿型复合材料缠绕系统 1032

 0

本发明涉及的一种挠度补偿型复合材料缠绕系统，它包括左右布置的主机箱和尾箱，所述主机箱上设置有缠绕主机，缠绕主机的输出端向右连接有芯轴，芯轴上的模具大头朝左小头朝右，所述芯轴的左右两端分别通过左支撑装置和右支撑装置搁置于主机箱和尾箱上，所述尾箱的底部设置有挠度补偿装置，挠度补偿型复合材料缠绕系统还包括一个缠绕小车，缠绕小车上设置有一个或者多个密封供胶装置，挠度补偿装置根据缠绕小车的横向位置能够调节尾箱的高度使得芯轴在具有挠度的情况下，芯轴被缠绕的工作段始终位于同一高度。因此本发明挠度补偿型复合材料缠绕系统具有能够实时对芯轴产生的挠度进行补偿，提高产品质量的优点。

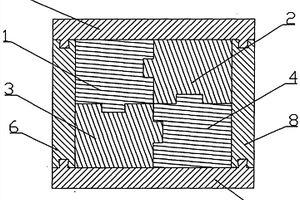

插接式固强全复合材料组拼建筑技术 937

 0

本发明是一种插接式固强全复合材料组拼建筑技术，该插接式固强全复合材料组拼建筑技术生产的构件，既可以替代钢结构，又可以实现榫卯结构，插接式固强全复合材料组拼建筑构件由立柱、横梁、顺檩等主要构件组成，各个构件之间的结点以榫卯相吻合，构成富有弹性的框架，解决了钢结构成本高，防锈、耐高温、耐腐蚀性差等缺陷问题，解决了集成房屋各系统材料膨胀系数不同的问题。

以铜/银复合材料为催化剂的臭氧化水处理方法 663

 0

本发明提出一种以铜/银复合材料为催化剂的臭氧化水处理方法，其中铜/银复合材料作为催化剂加入到含苯酚类废水的臭氧化水处理体系中后，促进了苯酚类有机污染物的降解，在此基础上提出了一种新型的臭氧化水处理方法。该方法属于水处理和环境催化技术领域。所得铜/银复合材料具有制备清洁、稳定性好、能在一较宽的初始pH范围(4-8)使用等特点，在臭氧化水处理应用中具有广阔的前景。

电力系统用T型复合材料绝缘横担用端部连接金具 630

 0

本实用新型涉及的一种电力系统用T型复合材料绝缘横担用端部连接金具，其特征在于包括端部连接框架(401)、固定槽(402)以及悬挂孔(403)，固定槽(402)以及悬挂孔(403)设置于端部连接框架(401)的外端；所述端部连接框架(401)包括端部连接框架套接槽(401.1)，端部连接框架套接槽(401.1)为T型结构，端部连接框架套接槽(401.1)是由T型结构的端部连接框架边框(401.2)包围而成。本实用新型一种电力系统用T型复合材料绝缘横担用端部连接金具，其可以组装一种电力系统用T型复合材料绝缘横担，并且结构设计合理，便于生产，可以实现快装作业。

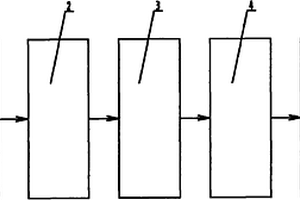

生产热压碳铜复合材料的专用装置 1053

 0

一种生产热压碳铜复合材料的专用装置，包括搅拌釜、捏合釜、高速离心喷雾造粒机、冷等静压成型机、烘箱，其特征在于：生产热压碳铜复合材料的工艺过程及相关设备依次为搅拌釜、捏合釜、高速离心喷雾造粒机、冷等静压成型机、烘箱。所述高速离心喷雾造粒机，转速达30000转/分，喷雾造粒后制备成粒径0.1～0.5um的颗粒。本实用新型采用二段压制法，使压机内气孔率减少，压制密度提高，产品的强度及耐磨性提高，料及气孔分布均匀，减少成品儒变性，产品在生产过程中变形小，提高了产品精度，采用先进的混捏工艺，减少了树脂用量，提高了产品的导热性，使热压碳铜复合材料产品质量档次提高，因而用途更广泛。

铜/不锈钢/铜多层复合材料结构 922

 0

本实用新型涉及一种铜/不锈钢/铜多层复合材料结构，其特征是：包括第一铜带材、冷轧不锈钢带材、第二铜带材，所述冷轧不锈钢带材放置在第一铜带材与第二铜带材之间，通过冷轧轧机轧制复合成一体。所述冷轧不锈钢带材宽度为500～650㎜；厚度为0.5～2.5㎜。所述第一铜带材与第二铜带材厚度分别为0.2mm～0.5mm，宽度分别为500～650mm。所述铜/不锈钢/铜三层复合成一体的复合材料的厚度控制在0.8mm~3.5mm。本实用新型将三种金属材料冷轧结合为整体，进行双面复合，按客户要求生产不同厚度、成本较低的铜/不锈钢/铜复合材料；其腐蚀性好，抗拉强度高，层间结合牢度强，可满足目前市场客户的要求。

淀粉基增韧复合材料的加工方法 700

 0

本发明涉及一种淀粉基增韧复合材料的加工方法，属于淀粉生物材料领域。该发明以淀粉为基料结合多元协同增韧加工制备得到新型淀粉基复合材料。该发明方法操作简便可控、生产成本低，该法制得的淀粉基增韧复合材料的抗拉伸强度不低于22MPa，断裂伸长率不低于520％，缺口冲击强度不低于42kJ/m2，90天生物降解率不低于90％，能广泛应用于开发一次性餐具、日化容器、医疗器具等领多个领域，市场前景十分广阔。

低翘曲玻纤改性PP复合材料的制备方法 785

 0

本发明属于高分子复合材料技术领域，尤其是低翘曲玻纤改性PP复合材料的制备方法，针对背景技术提出的传统的玻纤改性PP复合材料容易造成应力开裂且冷却定型状态下容易收缩的问题，现提出以下方案，包括原料混合、挤出、冷却、造粒、分选和装袋。本发明玻纤采用短切玻纤，降低玻纤的长度，当聚丙烯加入一定比例的短切玻纤以后，材料的耐热温度比不加短切玻纤的聚丙烯提高了很多，同时不容易造成应力开裂，聚丙烯加入一定比例的短切玻纤以后，也限制了塑料的高分子链间的相互移动，降低了玻纤增强PP的收缩力，刚性也大幅度提高，同时材料的物理性能、冲击强度、拉伸强度、弯曲强度都得到了大幅度提高。

增强碳纤维复合材料的气相沉积工艺 745

 0

本发明公开了一种增强碳纤维复合材料的气相沉积工艺，该方法步骤如下：a、将碳纤维复合材料超声清洗后烘干，悬挂或空架在碳化沉积炉炉膛的中央加热区；b、用回旋真空泵持续对炉膛抽真空；c、炉膛升温至1020～1200℃后，从炉膛顶部导入丙烷和氩气的混合气体，混合气体在炉膛内扩散并整体流动，被碳纤维复合材料表面吸附后反应产生沉积物和其他气体，其他气体被抽真空排出；d、停止导入混合气体，关闭回旋真空泵，关闭升温系统后，将高纯氩气导入碳化沉积炉炉膛，直至炉膛内的真空度恢复到标准大气压，自然冷却后完成沉积。本发明的工艺流程简单，制备周期短且成本低，能有效提高热解碳的沉积速率，将碳源的利用率提升至96%以上。

镍钴-功能化石墨烯量子点@氧化还原石墨烯复合材料及其制备方法与应用 788

 0

本发明公开了一种镍钴‑功能化石墨烯量子点@氧化还原石墨烯复合材料及其制备方法与应用，本发明基于氢键结合与π‑π堆积结合等方式，首先实现功能化石墨烯量子点和氧化石墨烯的复合；再基于石墨烯量子点表面的咪唑基团与过渡金属离子的配位作用实现双金属离子的固定；最后通过惰性气氛下的热处理获得镍钴合金纳米颗粒，同时，实现氧化石墨烯材料的热还原，从而获得复合材料NiCo‑FGOD@rGO。从而形成了镍钴合金颗粒良好分散且固载在石墨烯三维导电网络中的结构特点。这种结构特点为复合材料在超级电容器与电化学传感领域应用过程中的优异性能表现提供基础。
