全部
▼
热搜：
726
0

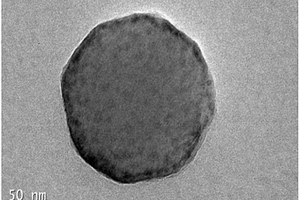

本发明公开了一种球形碳包覆二氧化锰纳米复合材料的制备方法，具体方法包括如下制备步骤：将环糊精超声下溶解形成环糊精溶液，然后将锰源加入上述溶液中，此时锰离子进入β‑环糊精分子内腔，β‑环糊精和锰离子形成超分子体系，可以让锰和碳前驱体（β‑环糊精）在分子水平上复合，经过后期处理，就可以使得碳均匀包覆在二氧化锰纳米球形颗粒表面，大大提高了二氧化锰的电导性能，后续的高锰酸钾处理可以提高二氧化锰的含量，同时由高锰酸钾还原得到的二氧化锰还会原位生长在早期和碳复合的二氧化锰附近，并和碳具有良好的接触，电导率也会大大提高，此方法制备的球形碳包覆二氧化锰纳米复合材料可以作为超级电容器电极材料。
950
0

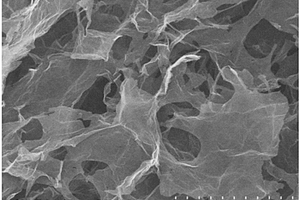

本发明属于环境功能材料和水处理技术领域，具体涉及一种改性三维石墨烯复合材料及其制备方法与应用。该方法将聚丙烯酰胺、β‑环糊精与氧化石墨烯混合，然后通过一步化学还原法合成改性三维石墨烯复合材料。该材料具有三维孔结构和丰富的官能团结构，避免了二维石墨烯的团聚问题，可显著提高吸附剂对水中抗生素的吸附性能。其制备方法简单，条件温和，所用的改性材料都属于绿色化学试剂，整个过程中不产生二次污染，制备的吸附剂对环境无毒害作用。将该材料用于去除水中的环丙沙星，成本低且去除率高达73.63％，所用三维石墨烯能简单快速的从溶液中分离，易于回收利用。
本发明公开了一种除臭抗菌3D打印芦苇纤维复合材料及其制备方法和应用，其各组分按照重量份计为：高分子聚合物50～95份；芦苇纤维5～30份；偶联剂0.01～0.2份；增韧剂1～10份；活性炭1～30份；抗菌剂0.1～5份。本发明的复合材料，在使该材料保持了高分子材料聚合物原有性能的基础上，增加了自身的抗菌防霉能力，同时具有除臭功能。
885
0
本发明公开了一种碳点修饰钛酸锂/石墨烯纳米复合材料的制备方法，首先称取适量的氧化石墨，在去离子水中超声分散获得一定浓度的氧化石墨溶胶；逐滴加入一定浓度的环糊精溶液，超声后形成β‑环糊精‑氧化石墨超分子溶胶体A；将一定浓度的二氧化钛悬浮液加入到所述溶胶体A中；再用紫外灯进行照射处理形成二氧化钛‑β‑环糊精‑氧化石墨超分子体系溶胶，经过冷冻干燥后得到固体B；再将锂源和所得到的固体B转移到球磨罐中进行球磨，并将得到的粉末在惰性气体气氛中煅烧后得到该复合材料。该方法实现了二氧化钛和石墨烯分子水平的均匀混合，避免了产物中钛酸锂和石墨烯的各自团聚，大大提高了钛酸锂的导电效率。
809
0

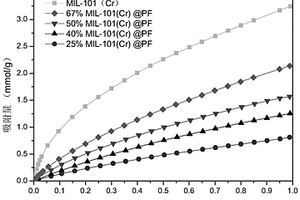

本发明属于多孔材料成型技术领域，公开了一种MOFs@纸浆纤维复合材料及其成型制备方法。所述方法为：将原木纸浆纸用过氧化氢溶液进行预处理，然后将其分散于蒸馏水中得到纸浆溶液；将MOFs粉末材料加入到纸浆溶液中，得到混合纸浆；然后将混合纸浆过滤，烘干，真空干燥，得到片状MOFs@纸浆纤维复合材料。本发明将原始粉末形态的MOFs材料负载于柔韧性高的纸浆纤维上，具有易于使用、回收方便和可重复利用的优点，具有很好的实际应用潜力。
933
0
本发明涉及一种用于制备蜂窝芯材的纸基复合材料的制备方法,其包括下述步骤:(1)将30～95质量份纤维与5～70质量份粘合剂用打浆机打散,加入分散剂,制成纤维与粘合剂浓度为0.001～0.05%的水浆,分散剂在水浆中的浓度为0～1%质量;(2)造纸湿法成型,脱水干燥;(3)热压成型;得到有优异的抗张强度、撕裂度、层间剥离强度、耐破度和耐磨性并有良好的柔韧性的用于制备蜂窝芯材的纸基复合材料。
741
0

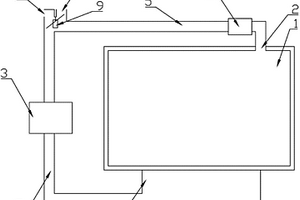

本实用新型公开了一种复合材料多因素环境老化试验装置的空气循环系统，包括试验工作室、抽风机以及设置在试验工作室外的管道，所述试验工作室上设有抽风口和进风口，所述抽风口连接至抽风机的输入端，所述抽风机的输出端通过管道连接至进风口，所述试验工作室、抽风机和管道形成一个封闭的循环系统。本实用新型将试验工作室、抽风机和管道形成一个封闭的循环系统，试验开始时，可将试样工件放入试验工作室中，启动抽风机，可将试验工作室内的空气从抽风口抽出，并经过管道再从进风口进入试验工作室中，形成一个空气动循环，使试样工件处于一个相对稳定的空气环境中。本实用新型可作于空气循环系统应用于大型复合材料构件的测试中。
562
0
本实用新型公开了一种复合材料弯曲薄板成型模具，包括底座、上盖和硅胶垫片；底座设有内腔和密封槽，内腔的形状与复合材料需要成型的形状相匹配，密封槽围绕内腔周侧外布置一圈；上盖设有气嘴接口，气嘴接口导通上盖相对的两表面；硅胶垫片夹持于底座与上盖之间，硅胶垫片遮盖内腔，硅胶垫片一表面设有凸台，凸台围绕硅胶垫片的周侧布置一圈，凸台嵌入密封槽内；此方案对生产的设备要求低，制作简练，成本低，环保，做出来的碳纤维制品后期返工少，质量好，良品率高，切实解决了现有成型方法无法兼顾加工质量和成本的问题。
1019
0
本发明属于生物质催化技术领域，具体涉及一种杂多酸离子液体复合材料催化剂及其制备方法和应用。本发明将1,4‑丁烷磺酸内酯和三苯基磷溶于溶剂中，回流搅拌反应；反应完成后洗涤并干燥，得到带正离子的中间体平台化合物；将带正离子的中间体平台化合物与杂多酸催化剂溶于溶剂中，回流搅拌反应；反应完成后干燥，得到杂多酸离子液体复合材料催化剂。该催化剂含有季鏻盐型阳离子，又含有杂多酸那部分的阴离子，兼具酸性和氧化还原性双功能，具有催化活性高、重复使用性良好和稳定高的性能，能够很好的应用到催化酯交换制备生物柴油、催化加氢反应等。
本发明公开了利用黑滑石制备硅‑碳纳米复合材料的方法、产品及应用，涉及无机纳米材料制备技术领域。该方法包括：将黑滑石与还原性金属的混合物在球磨作用下发生还原反应。该方法利用黑滑石作为原料，提高了黑滑石的利用价值。由于黑滑石同时含有硅和碳两种元素，且分别以硅氧四面体片和类石墨烯片层的形式存在，层间不含水，层电荷为零，片层与片层间以较弱的范德华力结合，本申请中通过球磨剥离片层，暴露硅氧四面体片，使得还原性金属与硅氧四面体充分接触，球磨将机械能转化为热能，热能累积进而引发金属热还原反应。制备获得的硅‑碳纳米复合材料呈现层状形貌、多级孔结构，具有良好的硅碳界面稳定性，可广泛应用于锂电子电池中。
844
0
本发明公开了一种黑色熔喷聚丙烯复合材料，按重量份计，包括以下组分：熔喷级聚丙烯树脂100份；炭黑0.3‑2份；超高熔体流动速率低等规度均聚聚丙烯1.4‑6份；分散剂0.1‑2份；所述的炭黑的平均粒径范围是15‑20nm；所述的熔喷级聚丙烯树脂的熔体流动速率范围是1000‑1800g/10min，测试条件230℃、2.16kg；所述的超高熔体流动速率低等规度均聚聚丙烯的熔体流动速率范围是1500‑1800 g/10min，测试条件230℃、2.16kg，等规度≤60%。本发明的黑色熔喷聚丙烯复合材料能够实现对炭黑的均匀分散，在熔喷期间不会堵塞滤网及喷丝板，得到的熔喷布也不会掉粉、熔喷丝粗细均匀。
1042
0
本发明公开了一种聚苯胺修饰缺陷态W18O49复合材料及其制备方法与应用。本发明在超声辅助下，将PANI完全溶于四氢呋喃中，然后加入W18O49，通过蒸干溶剂得到PANI@W18O49复合材料。本发明首次将W18O49型催化剂用于处理水中的NO2‑，且该非均相催化剂具有三维网状结构和良好的重复使用性能，PANI的修饰对全太阳光波段的光照下NO2‑的去除显示出优异的光催化活性，从而为提高亚硝酸盐处理的光催化活性和N2选择性提供了新参考。
724
0
本发明提供了这一种上转换荧光选择性增强的复合材料，属于上转换发光材料技术领域。包括微米光纤和分散在所述微米光纤表面的非金属三氧化钨‑上转换纳米颗粒混合样品。本发明通过微米光纤波导激发非金属三氧化钨的表面等离子体，利用WO3‑x的表面等离子体共振吸收和热效应相互协同，实现上转换荧光的选择性增强，改善上转换材料的多峰性，且利用微米光纤波导激发，不需要使用复杂光学器件，小巧易集成，操作更加方便。实施例的数据表明，本发明提供的复合材料相比上转换纳米颗粒(UCNPs)样品，在521纳米处的荧光峰强度增强了500多倍，也选择性地增强在523纳米处的荧光发射。
本发明提供了一种耐高温抗静电的导电聚合物复合材料及其制备方法和应用，包括以下按质量百分数计的组分：聚醚醚酮30-60%；聚苯硫醚??30-60%；碳纳米管1-10%；导电炭黑1-10%。本发明采用PEEK、PPS、CNT和导电炭黑优化搭配，不同粒径紧密堆砌，可形成互锁可控的网络形态，在保证力学性能的同时，在较低的导电添加剂含量下实现1012Ω·㎝以下的抗静电要求、在适当碳材料含量下实现108Ω·㎝的导电要求，同时满足对PEEK材料的回收再利用。采用本发明的物理共混-注塑成型的方法获得复合材料，比现有技术用熔融共混-注塑成型方法更为简单、可调节性更高。

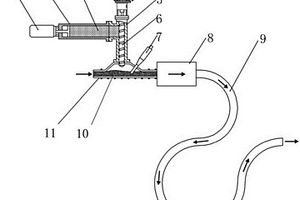

本发明涉及固体添加物增强金属基复合材料的制备方法，包括如下步骤：1)将固体添加物加入固体添加物配送装置中，通过所述固体添加物配送装置将所述固体添加物输送至金属液中，使所述固体添加物与所述金属液初步混合；2)所述固体添加物和所述金属液的混合物经含超声波振动装置的微观弥散装置后，输送至由混合流道构成的宏观混合装置，在宏观混合装置中均匀混合，即制得固体添加物增强金属基复合材料。本发明结合固体添加物在基体金属液中的微观弥散与宏观混合，有效避免固体添加物在基体金属液中的团聚行为，使金属流体混合充分，大大降低传统方法制备该类材料的偏析问题。
本发明公开了天然胶/硅橡胶/氧化铝三元导热复合材料及其制备方法。其配方包含以下组分：天然胶，硅橡胶，氧化铝，硫磺，促进剂，活性剂，防老剂，过氧化物硫化剂。制备时，先分别制备天然胶母胶和硅胶母胶，再进行终炼和硫化；天然胶母胶制备时，天然胶在初始时加入，然后按顺序分别加入硫磺，活性剂，促进剂；硅胶母胶制备时，硅橡胶在初始时加入，然后加入过氧化物硫化剂BIBP。本发明采用合适的混炼顺序，大幅提高了导热填料的利用效率，解决了通常情况下导热橡胶导热性能与力学性能或其他性能不能兼顾的问题，此复合材料适用于同时需要较高导热性能和力学性能的场合。
888
0

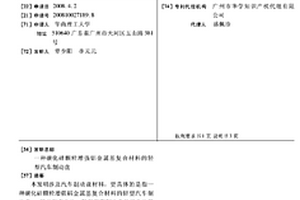

本发明涉及汽车制动盘材料，更具体的是指一种碳化硅颗粒增强铝金属基复合材料的轻型汽车制动盘。按体积百分计，轻型汽车制动盘的组分及其含量为：名义直径40～80μm的碳化硅颗粒23～30％，铝合金70～77％。本发明轻型制动盘的密度是2.74～2.85g·cm－3，与刹车片材料在Chase摩擦试验机上按国际自动机工程师协会(Society of Automotive Engineers，SAE)J661a标准测试，它的摩擦系数为0.30～0.42，而轻型制动盘的磨损与采用灰铸铁制动盘时相当。可以满足汽车制动盘的轻型化的要求。

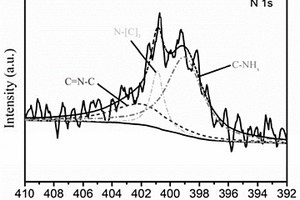

本发明提供了一种氮化石墨烯/PVDF纳米复合材料及其制备方法，包括以下重量份的组分：氮化石墨烯10份，PVDF 10～90份。与现有技术相比，本发明所述氮化石墨烯/PVDF纳米复合材料为少量氮掺杂的具有部分类石墨烯结构的二维纳米片，理论比表面积高，有利于电磁波在材料表面产生反射损耗，且少量的氮掺杂及高温退火带来的缺陷有利于电磁波作用于材料时产生极化；同时，其中氮化石墨烯纳米材料通过溶液法‑烧结法制得，制备方法简便且样品稳定性高，耗时少，耗能少，绿色环保，可以实现批量化生产。
本发明公开了一种SiC纤维增强高孔隙率Ti基记忆合金复合材料与制备；本发明针对高孔隙率Ti基记忆合金的低强度问题，在常规粉末冶金基础上，首先把带有保护涂层的极细SiC纤维与纳米级TiH2‑Nb‑ZrH2粉末在混粉机上均匀混合；然后将混合粉末与一定量造孔剂在混粉机上再次混合；接着将SiC/TiH2‑Nb‑ZrH2/造孔剂混合体在合适压力下冷压，制成生胚；最后将生坯放入管式炉中进行烧结，获得SiC纤维增强医用高孔隙率Ti基记忆合金复合材料。该制备工艺过程简单、成本低廉，易于工业化生产。
本发明涉及本发明涉及新合金材料技术领域，具体涉及一种钛合金复合材料以及基于粉末注射成形技术制备钛合金鱼竿异形导环的方法。所述的钛合金复合材料，其包含如下重量份的组分：钛合金粉末60～80份；碳化硼5～10份；粘结剂30～40份；所述的粘结剂包含如下重量份的组分：聚甲醛50～70份；高密度聚乙烯5～10份；硬脂酸4～8份；微晶蜡4～8份；改性β‑环糊精5～10份。由该方法制备得到的钛合金鱼竿异形导环具有较高的硬度和耐磨性能，同时还使得所述的鱼竿异形导环具有具有较低的摩擦系数；所述的钛合金鱼竿异形导环在具体使用过程中具有耐磨、甩饵和收线时不损伤鱼线以及咬钩是反应灵敏等特点。
949
0

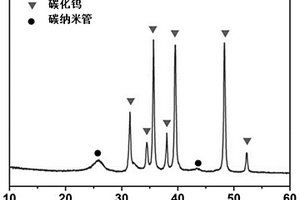

本发明属于锂硫电池技术领域，具体公开了一种碳化钨/碳纳米管复合材料及其制备方法与应用。其制备方法具体步骤如下所示：将羧基化碳纳米管在水中分散均匀后，加入钨源继续混合均匀，然后加入聚乙烯亚胺分散液继续搅拌均匀得到混合液，再将混合液干燥后所得固体样品进行煅烧，得到碳化钨/碳纳米管复合材料。本发明在不高于1000℃下合成结晶性较好的碳化钨，操作经济、步骤简便，容易实现；碳化钨和碳纳米管的均匀复合，充分发挥碳化钨吸附多硫化物与碳纳米管的导电能力的协同作用，能有效限制多硫化物穿梭，提高锂硫电池性能。
本发明公开了一种高性能电化学电容器负极材料二氧化钼与氮掺杂碳复合材料及其制备方法与应用。该方法包括如下步骤：（1）制备三氧化钼纳米带；（2）在三氧化钼纳米带表面生长聚吡咯；（3）通过在惰性气氛保护下原位还原得到所述高性能电化学电容器负极材料二氧化钼与氮掺杂碳复合材料。本发明的制备过程简单，重复性好，产物纯度高，形貌均匀，并且制备的二氧化钼与氮掺杂碳复合电极材料在有机电解液中具有高的比电容，优异的倍率性能和循环稳定性（当扫描速率高达2000 mV/s时容量仍能够保留约90 C/g，并且经过20000次循环后，容量提升了约80%），在电化学电容器等储能器件中具有非常高的应用价值。
本发明公开了一种基于废棉材料的纳米微晶纤维素的橡胶复合材料及其制备方法。该方法为：将天然橡胶胶乳搅拌；将棉纳米微晶纤维素加入到天然橡胶胶乳中，搅拌混合，得到棉纳米微晶纤维素/天然橡胶混合物；平铺，经破乳共沉、洗涤沉淀，烘至衡重，即得到固体棉纳米微晶纤维素/天然橡胶混合物；与白炭黑混炼，得到所要产物。本发明中纳米微晶纤维素是可作为橡胶的新型补强材料，它具有可再生、密度小、强度高、生物降解、生物相容性、液晶性等特点，而且制备方法简便，原材料价廉易得。棉纳米微晶纤维素对橡胶的补强效果优于白炭黑，很好地改善了橡胶的力学性能。本方法制备的纳米微晶纤维素/白炭黑/橡胶复合材料可应用于制造各种硫化橡胶制品。
941
0
本发明公开了一种基于固相接枝甘蔗渣的全降解复合材料及其制备方法，所述材料由基料、改性甘蔗渣、硼砂、单硬脂酸甘油酯、甘油、水和抗氧剂1010混配制成；所述基料为淀粉和PVA的混合物，以基料为基准，每100重量份的淀粉和PVA混合物料中还包括：10-50重量份的改性甘蔗渣，20-40重量份的甘油，10-50重量份的水，1-5重量份的硼砂和0.3-0.8重量份的单硬脂酸甘油酯，0.1-0.8重量份的抗氧剂1010。本发明通过对甘蔗渣的固相接枝改性，各原料的合理配比，并利用优化且简单的工艺过程，使所制备的完全可降解材料在降低生产成本的同时极大地提高材料的力学性能，从而扩大了其可应用范围。
650
0

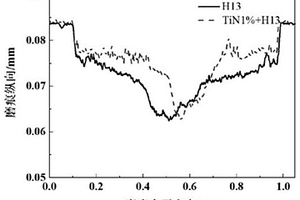

本发明属于增材制造技术领域；本发明公开了一种H13模具钢耐磨复合材料及其制备方法，其包括：选取高纯度纳米TiN陶瓷颗粒与气雾化制备的H13模具钢粉末经过超声分散与上下振荡耦合混合均匀；采用激光选区熔化成形技术逐层扫描、累积成形。该激光选区熔化成形纳米TiN增强H13模具钢复合材料具有优异的耐磨损和力学性能，室温下抗拉强度≥1813.3MPa，显微硬度≥560.4HV0.5，耐磨性提高15.7％，在提高抗拉强度的同时耐磨性更好，优于H13模具钢沉积态水平。
本发明属于锂离子电池负极材料技术领域，公开了一种二氧化硅/木质素多孔碳复合材料及其制备方法和在锂离子电池负极材料中的应用。本发明制备方法包括以下步骤：将工业木质素和助剂溶于乙醇中，配制成质量浓度为5～20g/L溶液，加入纳米二氧化硅，混合均匀，加水析出，分离沉淀物，干燥，得到二氧化硅/木质素混合物；加入pH＝2～4的水中，配制浓度为10～100g/L的悬浮液，120～200℃下反应1～3h，过滤后将沉淀物干燥，惰性气氛500～900℃中碳化2～5h，浸泡在0.05～2mol/L氢氟酸中搅拌1～24h，水洗、过滤、干燥后即可得到二氧化硅/木质素多孔碳复合材料，可应用于锂离子电池负极材料中。
672
0
一种白石墨烯改性LCP复合材料及其制备方法，该复合塑料主要由以下重量份的原料制备而成：高聚物修饰的白石墨烯0.1‑20份、LCP树脂60‑100份、白油0.1‑10份及分散剂0.1‑20份。该白石墨烯改性LCP复合材料具有较高的使用寿命，且无对设备要求不高，易生产。
871
0
本发明公开了一种低温塑形纤维复合材料的生产方法及其产品，方法包括步骤1、将聚己内脂原料放入烘干箱中在30‑50℃烘干，将纤维原料放入烘干箱中在110‑130℃烘干；步骤2、将烘干后的聚己内脂原料加入0.03%‑0.04%的交联敏化剂在高速搅拌机中搅拌,得到聚己内脂混合物；步骤3、将所述聚己内脂混合物与烘干后的纤维原料按照质量比为1:0.4‑1:1.2混合，进行高温熔合，冷却后得到组合物片材；步骤4、将所述组合物片材经过辐射交联处理，使聚己内脂高分子产生结晶，得到常温下具有高硬度的低温塑形纤维复合材料，可以用来制作高跟鞋中底。
本发明公开了微纤包覆活性炭或活性炭催化剂的复合材料及其制备方法。该材料包含微米级直径的陶瓷或金属微纤以及微米尺度的活性炭或活性炭催化剂颗粒,活性炭或活性炭催化剂颗粒被均匀包覆在由微纤形成的三维网状结构中。制备时,将胶粘剂、微纤、活性炭或活性炭催化剂颗粒按1∶1～3.5∶7～10的质量比与适量水混合,高速搅拌形成均匀浆液;然后利用湿法造纸工艺制成前驱体;前驱体充分干燥后在750～1400℃下,烧结成型。该材料制备工艺简单、成本低,空隙率高且可在很大范围内进行调节,机械强度高、柔韧性好、成型方便,将其代替传统活性炭或活性炭催化剂固定床层,能强化传质、传热,减小压降,提高接触效率,应用前景广阔。
803
0
本实用新型公开了一种阻燃塑料复合材料生产用的高速混合机，包括混合电机、小型风机、电动推缸、弹性橡胶板和振动电机，所述控制面板镶嵌在混合桶的外壁上，所述上盖连接在混合桶的顶部，所述小型风机均设在上盖的内侧，所述电动推缸分别安装在混合桶的两侧，所述挡板连接在电动推缸的前端，所述第一混合轴与第二混合轴均设在混合桶的内腔，所述弹性橡胶板设在混合桶的内腔底部，且弹性橡胶板的下侧连接有振动电机。该阻燃塑料复合材料生产用的高速混合机安装有弹性橡胶板和振动电机，可对塑料进行振动搅拌，设有两组小型风机，将散落在混合叶片上的塑料吹落，底部倾斜状的橡胶板，使内部塑料全部流出。
中冶有色为您提供最新的广东广州有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月01日 ~ 03日
2024年08月08日 ~ 10日
2024年08月13日 ~ 15日
2024年08月16日 ~ 18日
2024年08月19日 ~ 21日
