全部
▼
热搜：
956
0

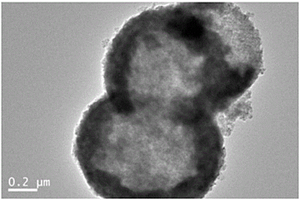

本发明属于无机功能材料制备的技术领域，特别涉及一种以凝胶球粒为前驱体的TiO2中空微球的合成技术。将水解抑制剂络合的钛酸四正丁酯分散到淀粉的水溶液中，然后在150℃下进行水热处理，淀粉与钛酸四正丁酯反应形成三维网络结构的凝胶球。凝胶球在其矿化及碳化过程中由于体积收缩而形成中空结构，并经热处理去除其中残留的碳成分。中空TiO2微球的实质部分为一种纳米晶粒(8—10nm)及纳米尺寸通道构成的多孔材料。本发明合成的TiO2球粒比表面积达到230m2/g、气孔体积为0.34cm3/g、平均气孔直径为6.6nm。合成工艺上以水作为分散介质、以淀粉参与反应形成凝胶球粒，工艺绿色环保。
1187
0

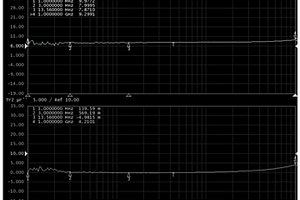

本发明涉及功能材料技术领域，尤其是一种便于模切贴合的高性能吸波导热硅胶垫片及其制备方法；其质量份组成如下：硅油：5%‑30%；电磁吸波粉料：65.5%‑95%；催化剂：0.1%‑2%；交联剂：0.1%‑2%；消泡剂：0.1%‑1.5%；抗氧化剂：0.1%‑1%；本发明中的便于模切贴合的高性能吸波导热硅胶垫片，将导热吸波材料涂布于聚酯离型材料层上，具有柔韧性好、便于个性化模切形状的优点，同时还具有导热系数高、散热快、高频磁导率高、吸波效果好、便于成型加工的优点；本发明中的便于模切贴合的高性能吸波导热硅胶垫片的制备方法，工艺简单，制备的高性能导热硅胶垫片具有柔韧性好、便于个性化模切形状的优点。
911
0

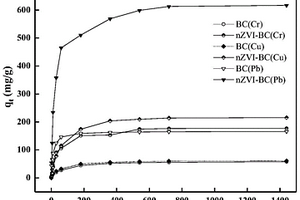

一种具有高效重金属吸附性能生物炭的制备方法及其应用，属于环境功能材料与生物质资源化利用领域。包括以下步骤：将市政污泥烘干研磨过筛，在管式炉中高温煅烧得污泥基生物炭BC。制备两份50mL乙醇和水的混合溶液(体积比为1:1)命名为A、B溶液，向A溶液中加入2g煅烧好的污泥生物炭BC，同时向B溶液中加入20.75g FeCl3·6H2O和2g十六烷基三甲基溴化铵(CTAB)，继续搅拌、静置、离心，冷冻干燥得到改性污泥生物炭nZVI‑BC。本发明工艺简单，制备原料具有来源稳定、成本低廉等优点，能高效快速去除重金属污染物，同时为污泥的资源化利用提供了新途径。
1209
0
本发明涉及一种宽温域阻尼减振复合材料及其制备方法，属于功能材料技术领域。本发明通过对氧化锌晶须进行表面处理，使其结构表面更好地被聚合物链段包覆，链段运动时产生更多的界面阻尼效应，并和笼型聚倍半硅氧烷结合，两者之间的滑移可以有效增加损耗，再引入质量弹簧模型，把聚氨酯弹性体看成弹簧，具有质量的氧化锌晶须作为振子，形成局域共振，最后分散在橡胶中，在粘弹性耗能的同时，外部的振动与内部的质量块发生谐振，使振动逐渐衰减，从阻尼复合材料的整体结构上看，和内部的质量块的局域共振与外部的粘弹性耗能协同作用，提高阻尼复合材料的阻尼性能。
1175
0
本发明涉及有机功能材料技术领域，尤其是涉及一种以噻吩并噻吩硼酸为配体的共价有机框架，其结构如下，一种以噻吩并噻吩硼酸为配体的共价有机框架的制备方法为：将噻吩并噻吩硼酸配体溶解在噻吩并噻吩硼酸的溶剂中，在温度为110-120℃、压力为1-2MPa的反应条件下，反应48-72h，烘干，得到以噻吩并噻吩硼酸为配体的共价有机框架。本发明提供的一种以噻吩并噻吩硼酸为配体的共价有机框架，是一种通过自聚形成的共价有机框架，结构规整，孔径比较均一，不溶于常见的有机溶剂，在高温下仍能保持原有的结构，具有较高的化学稳定性和热稳定性。
862
0

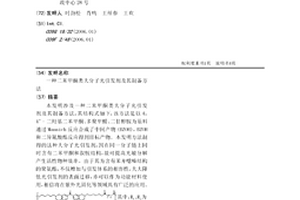

本发明涉及一种二苯甲酮类大分子光引发剂及其制备方法，其结构式如下，该方法是以4，4’-二羟基二苯甲酮、多聚甲醛、二甘醇胺为原料通过Mannich反应合成了中间产物(BZOH)，BZOH和二异氰酸酯反应得到目标产物。本发明方法制得的这种大分子光引发剂，因在同一分子链上同时含有二苯甲酮和叔胺结构，故可提高光敏分解产生活性物种效率。由于其为含有苯并噁嗪结构的聚氨酯，不仅增加与引发体系的相容性，大大降低光引发剂的表面迁移，亦可以作为功能材料使用，相信将在紫外光固化等领域具有广泛的应用。其中，R1、R2为相互独立的H，CH3或CH2Cl。其中，4，4’-二羟基二苯甲酮衍生物中酚-OH的邻位至少有一个不得有取代基。
1030
0

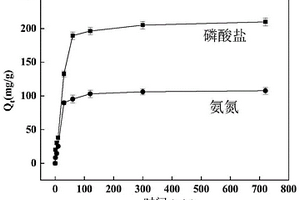

一种可同步吸附氮磷的磁性生物炭的制备方法及其应用，属于环境功能材料与生物质资源化利用领域。先将干燥的污泥粉末加入到FeSO4·7H2O溶液中浸泡并振荡。然后将震荡后的污泥/FeSO4混合溶液放入烘箱中烘干。之后将烘干的材料研磨过筛，将其加入MgCl2·6H2O溶液中，并进行磁力搅拌。随后向混合溶液中缓慢加入NaOH溶液并磁力搅拌，紧接着陈化。然后将过滤所得到的沉淀物用去离子水反复清洗至中性并烘干。最后将所得到的干燥沉淀物放置管式炉中持续煅烧，得到磁性污泥生物炭。将其用于氨氮和磷酸盐的水溶液中，在pH为9时对氨氮和磷酸盐的平衡吸附量分别为103.12mg·g‑1和205.07mg·g‑1。
1127
0
本发明属于无机功能材料技术领域，涉及棒‑片状导电复合材料制备方法，特别涉及一种凹凸棒石‑云母基导电复合材料的制备方法。将天然凹凸棒石、片状云母粉、苯胺单体加入到酸溶液中，并抽真空并保持真空状态，最后恢复体系至标准大气压后继续加压；在搅拌状态下滴加氧化剂溶液进行氧化聚合反应，制得棒‑片状三维凹凸棒石‑云母/聚苯胺导电复合材料。
957
0
本发明公开了一种太阳电池封装结构，用于封装一个以上的太阳电池（100），太阳电池的正、负极分别形成引出导电线（8），其特征在于：包括正面玻璃板（1）和背面玻璃板（2），正面玻璃板（1）和背面玻璃板（2）之间通过熔封玻璃边（3）熔封形成封闭结构（4），封闭结构（4）内为气密封的封装空间（5），封装空间（5）内为真空或填充有惰性气体（9），引出导电线（8）与熔封玻璃边（3）熔封或夹封在一起。本发明还公开了一种太阳电池封装方法。本发明的太阳电池封装结构和封装方法，可有效地保护太阳电池，尤其是各类稳定性较传统太阳电池更差的新型太阳电池，保证其长期稳定地工作。
本发明属于纳米功能材料与电化学技术领域，尤其涉及一种三维纳米球状LaFeO3无酶亚硫酸盐电化学传感器的制备方法。本发明通过简单的溶胶凝胶法制备了三维纳米球状无酶亚硫酸盐电化学传感器，具有钙碳矿的优异性能，用作电极材料一般不发生溶解，且其独特的结构使其能够具有比其他金属氧化物更高的室温电导率，更低的电极内阻和更高的功率密度，具有优异的电化学性能。此外分散均匀的球形形貌，有助于提供更多的表面活性位点，提高其电化学灵敏度，用本发明制备的LaFeO3无酶亚硫酸盐传感器具有灵敏度较高、检测限较低（0.21µm）、稳定性和重现性较好和抗干扰能力较好的特点。
871
0
本发明涉及一种镁基纳米复合储氢材料及其制备方法，属于功能材料技术领域。本发明通过将硼氢化镁与氨形成氨合硼氢化物，从而满足应用的温度要求，且NH3基团中引入的正氢能与BH4﹣基团中的负氢结合放氢，从而改变了硼氢化物的放氢路径有效减少乙硼烷等杂质气体的释放，并用氨再分配法改变氨络合数制成一氨合硼氢化镁，即调整硼氢化镁氨合物中正氢的数目和负氢的数目，从电荷平衡出发使之结合的效率最高，可有效抑制硼氢化镁氨合物分解过程中氨气的释放，提高了所释放氢气的纯度，同时与镁基合金结合，改变合金氢化物的晶体结构并起到催化作用，从而有利于氢原子的扩散，提高合金氢化物吸放氢动力学性能。
718
0
本发明涉及功能材料领域，特别涉及一种空心球硫化镍正极材料的制备方法及应用。通过本发明的方法得到的空心球硫化镍材料，有效地提高了材料的比表面积，相应的电池初始充放电容量都会有所提升；同时这种空心球结构能够有效解决电池循环中材料体积膨胀的问题，改善电池的循环性能。
847
0

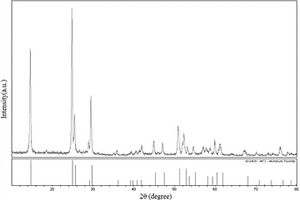

本发明涉及纳米功能材料制备，具体涉及一种棒状氟化铝纳米材料及制备方法和用途。步骤如下：首先制备合成出高纯度的三元层状Cr2AlC陶瓷块体，高能球磨成细化粉体，过筛300目；将Cr2AlC粉末加入到氢氟酸溶液中，添加量为每毫升氢氟酸加入0.05‑0.10克Cr2AlC粉末，磁力搅拌均匀后，加入到反应釜中，在高温150‑180℃下反应10‑36小时，后经过蒸馏水和乙醇沉淀，离心分离，干燥得到棒状氟化铝纳米材料。本发明方法的制备工艺参数易控；用本发明方法制备得到的氟化铝纳米材料减摩抗磨、润滑性能优良，可作为润滑油、脂的减摩添加剂。
810
0
本发明属于功能材料领域，具体涉及一种含氟近红外吸收共轭聚合物及其制备方法。先制备3,6‑双(5‑溴噻吩‑2‑基)‑2,5‑双(烷基)吡咯并[3,4‑c]吡咯‑1,4‑二酮单体，再制备二溴含氟芴，最后将3,6‑双(5‑溴噻吩‑2‑基)‑2,5‑双(烷基)吡咯并[3,4‑c]吡咯‑1,4‑二酮单体、二溴含氟芴、双(三甲基锡)化合物、三(二亚苄基丙酮)二钯、三(邻甲苯基)膦溶解于甲苯中，在惰性气体氛围下，于110℃反应48h，得到含氟芴与吡咯并吡咯二酮类共聚物。本发明含氟芴与吡咯并吡咯二酮类共聚物在近红外区有强吸收，并且含有全氟侧链，产生的单线态氧效率更高，可增加光动力治疗效率。
840
0

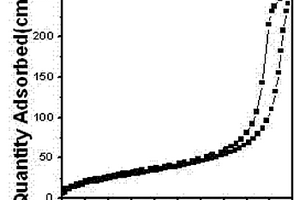

本发明一种纳米有机硅空心球材料及其制备方法，属于新型介孔功能材料技术领域。制备方法包括纳米有机硅空心球的制备、透析、干燥、表面活性剂去除等步骤。本发明反应条件温和，操作简便易行，无需加入助表面活性剂，最终材料廉价易得。通过改变原料比、反应温度、反应体系酸浓度、反应时间以及扩孔剂、阻聚剂加入量，以及有机硅源种类和比例等条件可以调变有机硅空心球材料的粒径、孔径、壁厚和组成等物理化学性质。这类材料在油气吸附、催化剂载体、药物缓释、分离、色谱、颜料、微反应器等领域具有广泛的应用前景。
699
0
本发明属于纳米功能材料制备领域，具体涉及一种以天然棒状硅酸盐粘土为模板制备管状结构的氮化碳的方法。将棒状硅酸盐粘土加入到酸性溶液中，搅拌活化得到硅酸盐粘土浆液，再加入富含碳氮的原料，超声分散制得硅酸盐粘土复合浆体；将硅酸盐粘土复合浆体置于450～580℃条件下，保温2～7小时制得硅酸盐粘土/C3N4复合物，然后加入到氟化氢或氟化氢铵溶液中静置，过滤、洗涤、干燥，即制得管状氮化碳。
661
0
本发明属于防护功能材料制备技术领域，具体涉及一种紫外屏蔽材料的制备方法。本发明将绢云母冷冻粉碎后，再与异化铁还原菌混合发酵，再经过滤、灭菌、干燥，得到干燥物，将干燥物与马来酸酐反应后，过滤，得到滤饼，随后将滤饼与2‑羟基‑4‑丙烯酰氧基二苯甲酮发生聚合反应，再经离心分离，得到沉淀物，将沉淀物与硝酸钕溶液超声分散后，冷冻干燥，即得紫外屏蔽材料，本发明制备的紫外屏蔽材料表现出紫外屏蔽效果好、对有机材料光催化降解活性低的优异性能，因此，具有广阔的应用前景。
1109
0

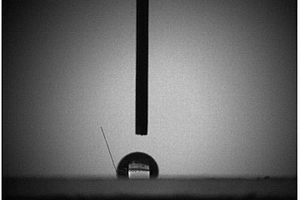

本发明属于功能材料技术领域，特别涉及一种水下超疏油不锈钢油水分离网及其制备方法和应用。本发明的水下超疏油不锈钢油水分离网膜包括表面经纳秒光纤激光器处理并形成有微纳米级乳突结构和纳米级绒毛结构的不锈钢筛网和通过光固化包覆在所述不锈钢筛网表面的亲水性高分子聚合物膜。筛网表面经过纳秒光纤激光器预处理后，表面粗糙度增加，材料亲水性增强，光固化包覆的亲水性高分子聚合物膜同样具有微纳米级乳突结构和纳米级绒毛结构，筛网的超疏油特性是由亲水性的化学组成和表面粗糙结构共同决定的。
695
0

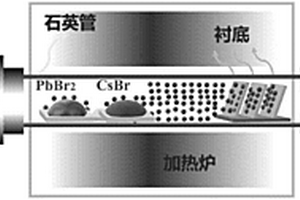

本发明属于光电功能材料技术领域，尤其涉及一种相变可控的全无机钙钛矿薄膜制备方法及器件应用。所述方法包括：(1)将先驱物溴化铅和溴化铯分别置于气相沉积装置内，将衬底置于沉积区，并对整个装置抽真空；(2)向气相沉积装置内通入惰性气体；(3)设定沉积温度和沉积时间，沉积温度选自500‑800℃，不同沉积温度下，钙钛矿薄膜的成分和晶型不同。本发明采用化学气相沉积方法，工艺条件简单，易于精确控制，适合产业化生产，同时薄膜均匀性好，与衬底材料附着性，覆盖性好，制备的光电薄膜，具有广阔的应用前景。本发明通过改变沉积温度，实现钙钛矿相从CsPb2Br5到CsPbBr3可控生长。基于本发明得到的钙钛矿薄膜制备的光电探测器，表现出良好的光电响应和开关特性。
920
0
本发明公开了一种光催化玻璃自清洁涂料的制备方法, 属于功能材料的技术领域。本发明以环己烷，油酸和四异丙醇钛为原料制备疏水型纳米二氧化钛，再将十三氟辛基三乙氧基硅烷在氯仿中产生活泼性硅醇，对疏水型纳米二氧化钛惰性低表面能处理，使其具有极低的表面能和极差的湿润性，再用硅烷偶联剂A?186的水解液对无水乙醇中的双疏化处理改性二氧化钛表面处理，得改性双疏化纳米二氧化钛，最后将改性双疏化纳米二氧化钛分散在水性氟碳乳液树脂中，添加其他助剂混合均匀后，制得光催化玻璃自清洁涂料。本发明制备的涂料成膜性好，与基体附着力强，抗沾污性好，无粘灰和吸附油性污染物现象发生。
965
0
基于单层或几层石墨烯的透明防雾膜,属于表面处理技术领域。其应用领域包括透明材料表面防雾和自清洁。以单层或几层石墨烯为功能材料,利用搅拌和超声等方法将其均匀分散在水或无机溶剂中,浓度为0.001到1mg/ml,通过手刷,浸渍,旋涂或喷涂等施工方法将含石墨烯的溶液均匀涂覆在材料的表面,在自然干燥或加热干燥后形成连续的石墨烯导电网络,制作电极后在外加电压下快速加热得到防雾膜。显微分析表面单层或几层石墨烯能够均匀分散在材料的表面,相比于其他材料,只需很少的量即可以形成导电网络,多次涂覆后,厚度可以控制在10纳米之内,透光率超过90%,与基底的结合好,在较低的电压下(1-30V)即可实现很好的防雾效果。
1102
0
本发明克服现有技术中电纺纤维膜截留吸附性能低的不足，公开了一种纳米结构复合超滤膜制备的新方法，本发明采用的技术方案步骤如下：(1)将聚合物材料溶于溶剂中配制成静电纺丝溶液进行纤维膜制备，并作为复合膜的基底层；(2)将亲水性聚合物溶于溶剂中，然后向其中加入增塑剂与成孔剂，加热溶解，静置脱泡后形成涂覆溶液，将涂覆溶液涂覆于基层上；(3)待涂覆液呈凝胶状时，通过空气喷压的方法将多孔性功能材料均匀喷压于涂覆层表面，通过浸渍开孔的方法处理制备纳米结构复合膜，避免了传统化学交联剂的使用。本发明制备过程简单，对有机污染物及重金属离子等具有较强的吸附能力。
953
0

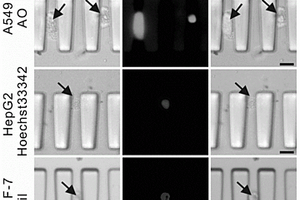

本发明属于生物、化学及材料科学领域，涉及一种光响应横向过滤芯片及单个癌细胞的分离与释放方法。光响应横向过滤芯片包括芯片基板和基底，芯片基板设有主通道和位于主通道两侧的释放通道，主通道和释放通道之间设有由多个微捕获单元组成的微捕获阵列，相邻2个微捕获单元之间形成将主通道与释放通道连通的筛分通道，微捕获单元的表面包裹有经红外光照升温可融化的功能材料，且融化后筛分通道尺寸变大至满足癌细胞通过并进入释放通道。本发明的光响应横向过滤芯片，可用于高时效、高纯度地捕获复杂样本中的CTCs，并且实现高效率、无损的单细胞释放，且释放后的细胞具有高活性。
918
0
本发明公开了一种具有高弹性能的纳米材料，其特征在于，包括下列重量份数的物质：高密度聚乙烯20-36份，一氟二氯乙烷11-24份，二甲基硅氧烷35-56份，环氧大豆油15-32份，油酸11-16份，硅藻土5-10份，分子筛1-7份，石蜡10-18份，氯化石蜡3-14份，石油磺酸钙13-24份，硫酸45-72份，癸二酸二丁酯3-8份，十八烷基三甲基氯5-13份，聚氨酯32-38份，活性铝纳米功能材料5-24份。本发明得到的纳米改性材料具有弹性好、吸音、隔热、耐油、耐高温、耐寒、耐磨及减震特性。
1101
0
本发明公开了一种聚氨酯/聚四氟乙烯改性纳米材料，其特征在于，包括下列重量份数的物质：聚四氟乙烯25-35份，一氟二氯乙烷11-24份，二甲基硅氧烷35-56份，环氧大豆油15-32份，油酸11-16份，硅藻土5-10份，分子筛1-7份，石蜡10-21份，氯化石蜡3-14份，石油磺酸钙13-24份，硫酸45-72份，癸二酸二丁酯3-11份，十八烷基三甲基氯5-13份，聚氨酯30-45份，活性铝纳米功能材料5-24份。本发明得到的纳米改性材料具有弹性好、吸音、隔热、耐油、耐高温、耐寒、耐磨及减震特性。

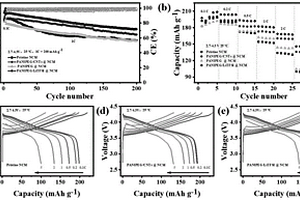

本发明公开了一种在高镍三元正极材料表面构筑导电聚合物CEI膜的方法，包括以下步骤：(a)将聚苯胺加入含质子酸的溶液中进行处理得质子酸掺杂PANI；(b)将所述质子酸掺杂PANI、PEG分别加入有机溶剂中使其溶解得第一混合物；(c)将无机功能材料和高镍三元正极材料分别加入所述第一混合物中，进行搅拌、超声；待反应结束后，进行减压蒸馏、收集得到黑色物质，烘干即可。得到表面预构筑导电聚合物的高镍三元正极材料复合层，制备简便易行。
756
0
本发明公开了一种复合导热覆铜板的制备方法，属于功能材料技术领域。本发明将改性玻璃纤维与聚丙烯腈纤维混合，并加入氮化硅纤维，得混合纤维料，将混合纤维料经开松，梳理，铺网和针刺后，裁剪，得改性玻璃纤维板；将酚醛树脂，溶剂，改性添加料，固化剂，植物精油，异氰酸酯，矿物填料搅拌混合，得混合粘结剂；将混合粘结剂涂布于铜箔上，得单面板，将单面板干燥后，得预处理单面板，将两块预处理单面板以混合粘结剂相对分别贴合于改性玻璃纤维板上，得坯料，将坯料于高温下压合，即得复合导热覆铜板。本发明技术方案制备的复合导热覆铜板具有优异的导热性能的特点，在功能材料技术行业的发展中具有广阔的前景。
663
0
本发明一种星形丙烯酸酯石墨烯纳米复合涂料及其制备方法，属于涂料、粘合剂及功能材料领域。首先采用电子转移再生催化剂原子转移自由基技术(ARGET?ATRP)合成含羟基星形丙烯酸酯树脂，再与石墨烯、分散剂混合球磨均匀，得到浆料，再加入星形丙烯酸酯树脂所配成的溶液通过机械搅拌混合得到复合物，作为组分甲；以异氰酸酯固化剂作为组分乙，将甲乙组份按一定比例混合，即得到纳米复合涂料。该纳米复合涂料具有低粘度、表干块、抗静电、耐冲击的优良性能。
中冶有色为您提供最新的江苏常州有色金属功能材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年11月27日 ~ 29日
2024年12月06日 ~ 08日
2024年12月13日 ~ 15日
2024年12月13日 ~ 15日
2024年12月20日 ~ 22日
