江苏南京有色金属复合材料技术理论与应用

木质素增强型木塑材料及其制备方法 833

 0

本发明公开了一种木质素增强型木塑材料，该木塑材料的配方包括如下重量份的组分：木质纤维素20～60份、木质素20～40份、再生热塑性塑料20～40份、相容剂2～10份、无机矿物粉5～10份、染色剂1～5份、润滑剂1～5份。本发明还公开了上述木质素增强型木塑材料的制备方法。通过向木塑材料中加入木质素，显著提高了木塑材料的力学性能、热稳定性、抗老化性能。

制备多孔泡沫合金除去造孔剂偏铝酸钠的方法 968

 0

一种制备多孔泡沫合金除去造孔剂偏铝酸钠的方法，采用压力铸造或烧结方法和造孔剂偏铝酸钠制备金属或合金复合材料，除去造孔剂偏铝酸钠后，得到多孔泡沫金属或合金，1）将复合材料切除外包层，露出部分或全部偏铝酸钠颗粒；2）将复合材料放入反应釜；3）将每升80-300克浓度范围的氢氧化钠溶液倒入反应釜中，浸没金属或合金材料；升温至150℃-350℃保温0.5-5小时，然后降温至室温，取出得到的多孔结构材料，用自来水或蒸馏水浸泡、冲洗，或者短时间超声清洗，除去残余附着在多孔金属和合金表面的碱液，得到多孔结构金属或合金材料。

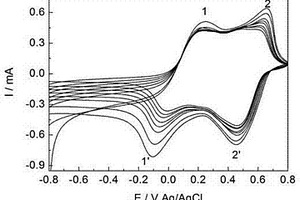

检测和去除水中溴酸根离子的电化学方法 1049

 0

本发明公开了一种检测和去除水中溴酸根离子的电化学方法,包括如下步骤:1)将多壁碳纳米管和苯胺单体在硫酸溶液中混合均匀;2)将过硫酸铵溶解于步骤1)所述混合溶液中,制得聚苯胺/多壁碳纳米管复合材料;3)制备聚苯胺/多壁碳纳米管复合材料修饰电极;4)将步骤3)得到的所述聚苯胺/多壁碳纳米管复合材料修饰电极浸入含有不同浓度溴酸根离子的支持电解质溶液中,在-0.8~0.8V电位范围内进行循环伏安扫描。本发明方法简便,成本较低,同时具有较好还原和去除效率及检测灵敏度,不易造成二次污染。

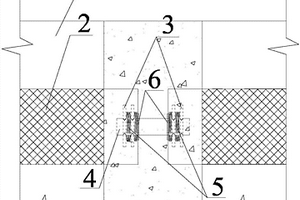

弹性耗能混凝土预制墙板复合连接件 813

 0

本发明公开了一种弹性耗能混凝土预制墙板复合连接件，包括混凝土预制墙板、FRP复合材料套、圆形卡板、空心钢管、弹簧、插销和圆孔；FRP复合材料套与混凝土预制墙板之间通过树脂胶粘贴牢固；FRP复合材料套的侧面预留有圆洞，圆洞的边缘通过一定厚度的弹性材料进行包边；所述空心钢管的外壁模压FRP材料，形成FRP‑空心钢管组合结构，在FRP‑钢管表面安装一个或多个圆形卡板，或者钻一排或多排对穿孔，插入FRP棒，以提高连接件的抗拔性能，卡板或FRP棒之间安装弹簧，在地震作用下有耗能作用。本发明无需预埋件连接，有效提高连接锚固效果，具有较高的抗剪和抗拔强度，增强预制墙体的整体工作性能。

降低卷烟烟气中HCN和苯酚的吸附材料及其应用 861

 0

本发明属于卷烟减害降焦技术领域，具体公开了一种降低卷烟烟气中HCN和苯酚的吸附材料及其应用，所述的吸附材料为蒙脱石负载双钙钛矿复合材料，所述的蒙脱石为钠基蒙脱石，所述的双钙钛矿为Ce₂CuNiO₆；所述的蒙脱石负载双钙钛矿复合材料是以Cu(NO₃)₂·3H₂O、Ni(NO₃)₂·6H₂O、Ce(NO₃)₃·6H₂O为双钙钛矿原料，加入柠檬酸和表面活性剂反应后，再与蒙脱石混合，然后经煅烧、研磨得到。本发明的蒙脱石负载双钙钛矿复合材料能够显著降低卷烟烟气中HCN和苯酚的释放量，合成工艺简单，成本低，而且不会影响卷烟的吸食品质。

微波辅助合成壳聚糖修饰的氧化石墨烯的制备方法、药物载体及其应用 1040

 0

本发明涉及一种微波辅助合成壳聚糖修饰的氧化石墨烯的制备方法、药物载体及其应用，在壳聚糖水溶液中微波辅助还原得到壳聚糖‑还原氧化石墨烯(ChrGO)纳米薄片复合材料。生物相容性的壳聚糖对GO的有效功能化，使制备好的纳米片成为药物装载和传递的潜在平台。ChrGO/adriamycin和曲妥珠单抗联合用药可以增强BT‑474细胞的生长抑制作用。本发明报告了一种快速、低成本生产ChrGO复合材料的新方法，该复合材料可在时空可控的递送化疗药物为癌症的有效治疗提供了新的有效治疗方案。实施例中也已证明了ChrGO/adriamycin复合物和曲妥珠单抗联合治疗HER2高表达的BT‑474乳腺癌细胞的显著疗效。

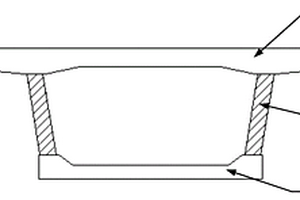

采用夹层结构的桥梁箱型主梁 940

 0

本发明公开了一种采用夹层结构的桥梁箱型主梁，包括腹板、底板和顶板，所述腹板、底板和顶板分别采用夹层结构构件或混凝土板，或者所述腹板、底板和顶板全部采用夹层结构构件；所述夹层结构构件包括上、下两层钢板和中间一层复合材料芯材，复合材料芯材通过结构胶与所述钢板连接，复合材料芯材采用拉挤型材或夹芯结构。本发明通过将夹层结构用到箱型主梁中，与混凝土板组成箱型主梁，使得该箱型主梁具有重量轻、强度大、刚度大、焊缝少、耐磨性好、抗震性能好、受力合理、易于维护等优点，适用于桥梁箱型主梁领域。

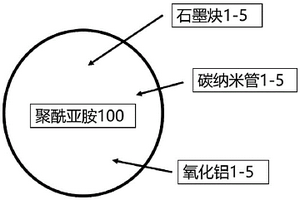

石墨炔改性聚酰亚胺的超声电机摩擦材料及制备方法 984

 0

本发明公开了一种石墨炔改性聚酰亚胺的超声电机摩擦材料及制备方法，属于高分子复合材料领域。该复合材料由以下重量比的原料制成：聚酰亚胺100，石墨炔1～5，碳纳米管1～5，氧化铝1～5。将复合粉末混匀后倒入模具中热压成型，模压温度360～380℃，压力10～20MPa，自然冷却脱模。本发明利用石墨炔提高其强度和耐磨性，并降低表面自由能，再利用碳纳米管和氧化铝协同改性提高其力学性能和摩擦学性能，使得该新型复合材料具有高强度、摩擦系数稳定，低磨损的特点。本发明能够降低超声电机摩擦界面长时间运行导致的黏着磨损，且容易加工成薄片在旋转型超声电机中使用，大大提高了超声电机储存稳定性、速度稳定性和使用寿命。

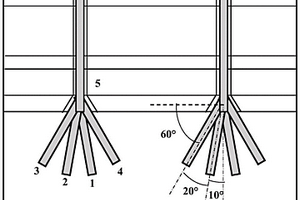

网格筋端框散丝成型方法 1046

 0

本发明提供一种网格筋端框散丝成型方法，本发明涉及一种复合材料网格筋端框的散丝工艺设计，属于复合材料网格筋成型技术领域。具有网格筋的复合材料在端框处进行散丝工艺设计，包括端框丝束分散设计，丝束结合力分析与散丝布局。本发明方法解决了现有技术中网格筋端框边界处的受力连接问题和厚度过厚问题，实现了网格筋端框处的高强度。

超声电机转子摩擦材料及制备方法 828

 0

本发明公开了一种超声电机转子摩擦材料及基于该摩擦材料的超声电机转子制备方法，该材料为聚合物基复合材料，由以下重量份的原料组成：聚酰亚胺100份，稀土氧化物1～5份，氧化石墨烯1～5份，多壁碳纳米管1～5份。本发明避免了传统摩擦材料粘贴在铝合金转子表面脱落以及寿命较短的问题，本发明所述复合材料具有重量轻、摩擦系数稳定和超低的磨损率，制备方法简单，操作方便，成本低，易于工业化宏量制备，该复合材料容易加工成转子在旋转型超声电机中使用，能够降低超声电机的重量和使用寿命。

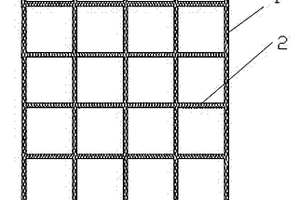

用于结构加固的平面网格筋、模具及制作方法 598

 0

本发明公开了一种用于结构加固的平面网格筋，包括纵向复合筋和横向复合筋，纵向复合筋和横向复合筋在同一平面上固定连接，形成平面网格，纵向复合筋的横截面和横向复合筋的横截面均呈矩形。本发明还公开了制作平面网格筋的模具，包括阳模具和阴模具，阳模具为第一平台，该第一平台的下部设有纵横交错的凸楞，阴模具为第二平台，该第二平台的上部设有纵横交错的凹槽，第二平台的凹槽与第一平台的凸楞相配合。本发明还公开了平面网格筋的制作方法，第一步：制作纤维复合材料；第二步：布设纤维复合材料；第三步：对纤维复合材料施加压力，制成平面网格筋。该平面网格筋具有规则的截面，且拉伸强度和弹性模量高。

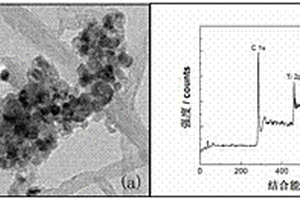

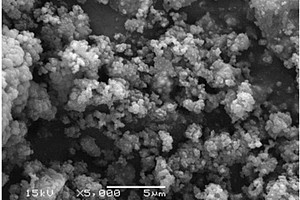

Pd/TiO2@CNT催化剂及其制备方法 647

 0

本发明公开了一种Pd/TiO2@CNT催化剂及其制备方法，该催化剂是以Pd纳米颗粒为催化活性组分，以TiO2@CNT复合材料为载体的催化剂。制备步骤如下：分别对二氧化钛和碳纳米管进行预处理，利用预处理后的二氧化钛与碳纳米管为原料，化学法合成得到TiO2@CNT复合材料。然后将TiO2@CNT复合材料分散于PdCl2的水溶液中，通过添加还原剂硼氢化钠，将钯纳米颗粒均匀地负载到TiO2@CNT复合载体上。本发明得到的Pd/TiO2@CNT催化剂具有高且稳定的电化学氧化还原活性。

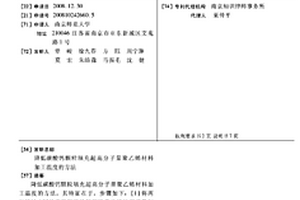

降低碳酸钙颗粒填充超高分子量聚乙烯材料加工温度的方法 668

 0

降低碳酸钙颗粒填充超高分子量聚乙烯材料加工温度的方法,其特征在于,步骤如下:(1)将两种粒径不同的碳酸钙颗粒按照特定的粒径和质量配比进行混合;(2)将上述混合物以20%～50%的质量比例填充超高分子量聚乙烯材料;所述的两种特定粒径的碳酸钙颗粒是:碳酸钙I:200目至600目;碳酸钙II:800目至2500目;其中填料碳酸钙I与碳酸钙II的质量之比为30∶70至70∶30。优化方案中两种不同粒径的碳酸钙填料均经过1-3%硬脂酸表面处理。本发明可以显著降低聚合物复合材料的加工温度(30℃左右),保证复合材料色泽无泛黄变色,使复合材料的机械性能提高25%以上,并可实现减少能耗,降低成本的目的。

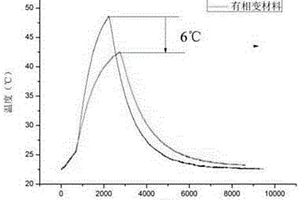

双温度相变调温膨胀蛭石板及其制备方法 1005

 0

本发明公开一种双温度相变调温膨胀蛭石板及其制备方法。该板材的原料包括硅藻土相变复合材料、膨胀蛭石复合相变材料，硅酸盐水泥和减水剂。硅藻土相变复合材料的相变温度为5～15℃，相变潜热≥30J/g；膨胀蛭石复合相变材料的相变温度为25～40℃，相变潜热≥80J/g。将硅藻土相变复合材料，膨胀蛭石复合相变材料，硅酸盐水泥，减水剂和水按照质量比10～30:20～40:30～60：0.2～0.6：20～40搅拌均匀后浇筑成型，养护2天后脱模即可。本发明制备的板材充分利用了膨胀蛭石和硅藻土对相变材料的微孔吸附作用，在保证调温效率的同时实现了建筑材料的结构功能一体化；此外，该板材可以现场浇筑并在冬、夏两季都发挥作用，和其他板材相比，应用范围更广泛。

MOF催化生长碳纳米管包覆镍锡合金电极材料及其制备方法和应用 674

 0

本发明涉及一种金属有机框架(MOF)催化生长碳纳米管(CNT)包覆镍锡合金电极材料及其制备和应用。将二氧化锡(SnO2)加入Ni‑MOF前驱体溶液中，并在室温条件下搅拌混合，之后置于水热釜中进行水热反应即可得到MOF‑SnO2复合材料。MOF‑SnO2复合材料经过化学气相沉积法(CVD)可制得CNT包覆的镍锡合金复合材料。MOF催化生长的CNT包覆在镍锡合金表面，可增加离子和电子导电性，同时又由于CNT独特的稳定性可有效提升电极材料的循环稳定性。这种由MOF催化包覆生长CNT的方法由于其制备工艺简单，能耗低，绿色环保，适合大规模生产用于锂离子电池及超级电容器。

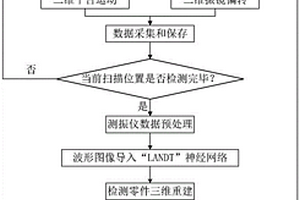

基于激光超声的深度学习三维重建缺陷检测系统与方法 993

 0

本发明提供一种基于激光超声的深度学习三维重建缺陷检测系统与方法，所述系统包括运动控制模块、激光扫描模块、数据采集模块、信号处理模块和结果显示模块。其通过分步激光扫描在航空复合材料表面产生激光超声信号，并使用二维运动平台搭载激光测振仪进行信号采集，最终通过创建基于生成对抗网络的LANDT网络进行零件内部自动化三维重建，输出拼接过后的零件三维图像，可以对复合材料表面和内部缺陷的进行自动化检测，并将检测结果实时三维成像，从而能够直观地观察到零件内部缺陷情况，实现了在有效提高复合材料表面和内部检测的准确率的同时还能够很好地降低生产成本的目的。

高导热聚酰亚胺摩擦材料及制备方法 757

 0

本发明公开了一种用于超声电机的高导热聚酰亚胺摩擦材料。其特征是所述的摩擦材料由以下重量份的原料制成：聚酰亚胺100，纳米铜粉0.1～1，石墨烯0.5～2，多壁碳纳米管0.5～1。其制备方法是：石墨烯，多壁碳纳米管，纳米铜粉在丙酮中超声分散30min后，加入聚酰亚胺粉末，并用球磨机球磨4小时；然后在真空干燥箱中80℃下烘干，得到混合粉末；在10‑20MPa下将混合粉末热压成型，375‑390℃下保温1‑2小时，随炉降温，制得复合材料。本发明所述复合材料具有较高的导热性，从而在高温环境下具有较低的磨损率，制备方法简单，操作方便，成本低，易于工业化宏量制备，该复合材料也容易加工成薄片在旋转型超声电机中使用，能够提高超声电机高温环境的使用寿命。

挤拉用高抗剪切含碳纳米管不饱和树脂及其制备方法 964

 0

本发明公开了一种挤拉用高抗剪切含碳纳米管不饱和树脂，以不饱和树脂总量为100质量份计，包含如下重量份数的组分：不饱和树脂100份、碳纳米管浓缩液5.0～21.0份、初始引发剂0.3～2.0份、完成引发剂0.8～3.0份、辅助填料10～25份、防收缩剂1.0～3.0份和脱模剂1.0～3.5，其中，所述的初始引发剂为中温自由基引发剂，所述完成引发剂为高温自由基引发剂。本发明制备的碳纳米管浓缩液中碳纳米管分散均匀、与不饱和树脂润湿性好，不易沉降，可作为挤拉用含碳纳米管不饱和树脂配制的组分用于挤拉复合材料生产。相比于未加碳纳米管的玻纤复合材料，含碳纳米管玻纤复合材料的层间剪切强度可提高30％左右。该制备方法简单易行，在现有挤拉工艺基础上即可实现大规模生产。

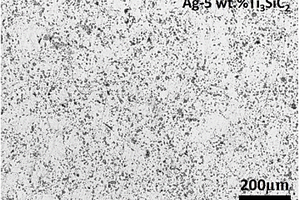

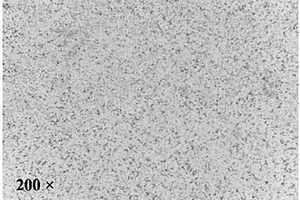

Ti3SiC2增强Ag基电触头材料的制备方法 979

 0

本发明公开了一种Ti3SiC2增强Ag基电触头材料的制备方法，其特征在于该复合材料由Ti3SiC2增强相和Ag基体组成，其中Ti3SiC2的质量百分数为1?40％。具体制备步骤：将Ti3SiC2粉末和Ag粉末按比例称重，接着利用湿法球磨混合5?120min，粉料干燥后在100?800MPa下冷压成型制得生坯；然后在惰性气氛或真空环境下于700?1100℃烧结1?12h，随炉冷却后，即得到Ti3SiC2增强Ag基电触头复合材料。本发明制备的Ag基复合材料组织均匀、致密度高、导电性优异，并且该方法工艺简单、成本低廉、环境友好，对于制备高性能电触头材料具有重要意义。

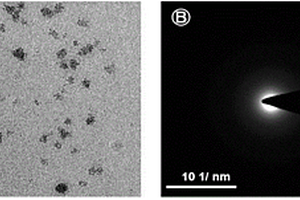

二维金属碳化钛负载MnOx量子点电极材料及其应用 646

 0

本发明公开了一种二维金属碳化钛负载MnOx量子点电极材料，它是以具有高导电性的MXene为基体材料，以羰基锰为前驱体采用简单的溶剂热反应制备了MXene负载氧化锰纳米点复合材料。并通过选用离子液体作为电解液进一步拓宽工作电压窗口，提高能量密度。氧化物纳米点是具有量子尺寸效应的赝电容材料，负载在MXene表面制得复合材料可以提高反应活性，增加赝电容；纳米点充当阻隔材料能避免MXene片层的堆垛和塌陷；制得的复合材料进一步制成用于超级电容器的电极，在离子液体电解液中电化学测试结果显示显著提高了比容量和倍率性能。而且这种方法具有一定的普适性，可应用于其他电极材料负载超小尺寸的金属氧化物的体系中，具有较好的应用前景。

六六六污染土壤的处理方法 1025

 0

本发明公开了一种六六六污染土壤的处理方法，包括如下步骤：(1)将生物污泥烘干后限氧灼烧，于300℃～500℃高温热解3～4h，冷却后研磨过60目筛，去离子水清洗后烘干，得到污泥生物炭粉末；(2)将硫酸亚铁按Fe：泥生物炭粉末质量比1∶2～5加入污泥生物炭粉末，氮气氛围下滴加NaBH4；将产物离心洗涤，在氮气氛围下烘干后研磨过60目筛，得到污泥生物炭/nZVI复合材料粉末；(3)将所述复合材料粉末与六六六污染土壤混合，加水制得污染土壤泥浆，密闭隔氧条件下搅拌反应24h以上。本发明方法采用生物污泥为原料，制备得到的污泥生物炭/nZVI复合材料，能够提高六六六的去除率，同时促进污泥资源化利用。

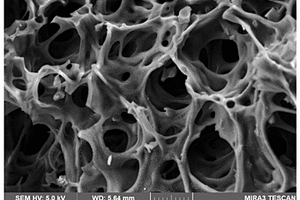

硫化镍/硫钴镍/碳纳米管泡沫的制备方法与应用 792

 0

本发明公开一种体积收缩的硫化镍/硫钴镍/碳纳米管泡沫的制备方法，具体步骤为：(a)通过酸洗回流处理单壁碳纳米管，制备碳纳米管溶液；(b)将聚氨酯泡沫洗净，通过包覆碳管及火烧过程制备碳纳米管泡沫；(c)将碳纳米管泡沫放入氯化镍、氯化钴、尿素、蒸馏水、甲醇的混合溶液中，水热反应并烘干后置入管式炉中进行热处理，得到钴酸镍泡沫；(d)将钴酸镍泡沫置入硫化钠溶液中水热处理后即得到所述复合材料；该复合材料在硫化处理之后质量电容大大提高，体积缩小为原来的十分之一，使得其获得超高的面积电容和体积电容；该复合材料可以适用于目前的可穿戴，便携式储能设备。

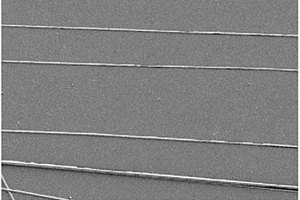

表面修饰定向纳米纤维的石墨烯薄膜的制备方法 894

 0

本发明公开了一种表面修饰定向纳米纤维的石墨烯薄膜的制备方法。所述方法先对玻璃基底进行硅烷化处理，将氧化石墨烯分散液采用提拉覆膜法在玻璃基底表面制备氧化石墨烯薄膜，再利用静电纺丝技术，在氧化石墨烯薄膜表面定向纺丝，制备表面附有定向聚丙烯腈纳米纤维的复合材料，之后复合材料经水合肼还原，氧化石墨烯还原成石墨烯，最后还原后的复合材料进行氧等离子体刻蚀，剥去未被纤维覆盖的石墨烯，制得表面修饰定向纳米纤维的石墨烯薄膜。本发明将定向纳米纤维与石墨烯薄膜相结合，以定向纤维划分的石墨烯薄膜经刻蚀后，其比表面积及细胞附着力显著增强，可作为培养细胞定向分裂分化的优良载体，在生物学领域有着良好的应用前景。

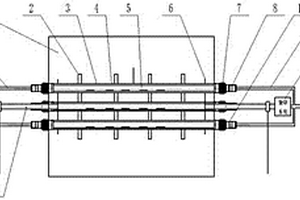

利用太阳能高效回收碳纤维的装置及方法 1036

 0

本发明提出了一种利用太阳能高效回收碳纤维的装置及方法，用于回收废旧碳纤维增强树脂基复合材料中的碳纤维，该装置由槽式聚光集热单元、加热反应单元、废气回收单元构成。槽式聚光集热单元用于收集并将太阳光聚焦到集热管上，并转化成所需的反应温度，加热集热管中预先放置的氧化物半导体粉末和废旧碳纤维增强树脂基复合材料的混合物，同时通入氧气，氧化物半导体粉末被活化产生氧化分解作用，将树脂基体分解为CO2和H2O，最终获得表面干净、力学性能优异的碳纤维。本发明可扩展性与实用性强，可产业化、高效率、低能耗、低成本回收碳纤维增强树脂基复合材料。

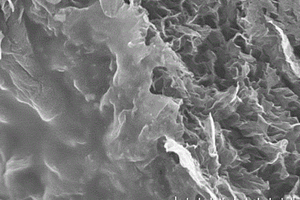

导电高分子非共价修饰石墨烯改性电动能转换聚合物材料的方法 1040

 0

本发明公开的一种导电高分子非共价修饰石墨烯改性电动能转换聚合物材料的制备方法，将导电高分子非共价修饰到纳米石墨烯表面，然后将导电高分子非共价修饰石墨烯纳米材料超声辅助分散在电动能转换聚合物溶液中，最后得到电高分子非共价修饰石墨烯/电动能转换聚合物复合材料。利用该方法制备得到的电刺激响应智能高分子复合材料具有高介电常数和高电致形变值，在聚(3,4-乙撑二氧噻吩):聚苯乙烯磺酸非共价修饰石墨烯纳米填料含量为3%时，改性聚氨酯介电弹性体智能材料室温及1000?Hz频率下介电常数高达350，介电损耗为0.20，损耗模量为200?MPa，在32.2?MV/m电场作用下厚度方向电致形变值达到162%，性能远高于通常的纳米陶瓷或纳米导电填料改性的智能高分子复合材料。

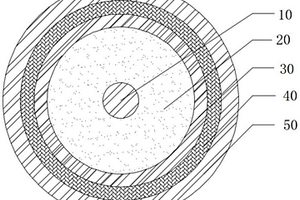

超轻型稳相射频同轴电缆及其制备方法 582

 0

本发明提供一种超轻型稳相射频同轴电缆，包括在截面方向从内到外依次设置的内导体、绝缘层、外导体、屏蔽隔离层以及外保护层；内导体采用Ag/FEP复合材料，导电银层浮于氟塑料FEP表面；外导体采用Ag/PI/Ag复合材料，导电银层分布在聚酰亚胺周围形成密闭的导电层；屏蔽隔离层为具有表面银层的聚酰亚胺纤维通过编织形成的编织屏蔽结构，其中的单根聚酰亚胺纤维的表面均覆盖有表面银层，外保护层为FEP/PI/FEP外保护层或者PFA外保护层。本发明提出的超轻型稳相射频同轴电缆，利用高频信号的趋肤效应原理，采用含有表面银层的复合材料，对不参与信号传输部分的金属材料使用密度较小的非金属材料替代，在保证信号传输需求的基础上减小材料重量，降低电缆重量50％以上。

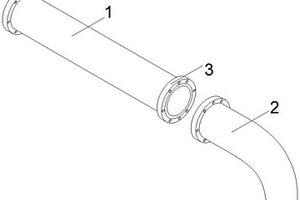

轻量化FRP输水管及其加工工艺 564

 0

本发明公开了一种轻量化FRP输水管及其加工工艺，所述输水管包括输水直管和输水弯管，所述输水直管和输水弯管通过FRP法兰连接或FRP抱箍连接，所述输水直管和所述输水弯管均为树脂预浸渍纤维增强复合材料缠绕丝缠绕而成，所述输水直管上阵列设有多个缓冲机构，多个所述缓冲机构均可拆卸连接于管道；加工工艺为以钢材为芯模进行缠绕，待树脂预浸渍纤维增强复合材料固化成型后，取出构件芯模；组装。本发明以树脂预浸渍纤维增强复合材料缠绕丝多次整体成型，极大提高各不同角度缠绕层之间的界面性能并提升输水整体协同作用，显著增强输水管抗弯刚度。

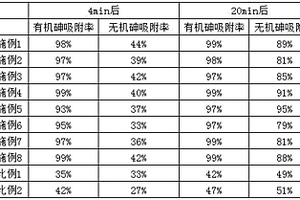

烟蒂衍生炭基材料的制备方法及其应用 685

 0

本发明公开一种烟蒂衍生炭基材料的制备方法及其应用，材料制备包括以下步骤：S1.将钴源、镧源、废弃烟蒂分散于DMF溶剂中，加热反应，得混合溶液；S2.将混合溶液与聚四氟乙烯加热反应，得前驱体；S3.将所述前驱体于惰性环境下煅烧，得钴镧双金属负载烟蒂炭基复合材料粗产物；S4.将所述钴镧双金属负载烟蒂炭基复合材料粗产物冷却，用洗涤剂洗涤后干燥，得钴镧双金属负载烟蒂炭基复合材料，所制备的炭基材料稳定性高，去除水体中有机砷及无机砷的效果好。

核壳结构还原二氧化碳光催化剂及其制备方法与应用 589

 0

本发明公开了一种核壳结构还原二氧化碳光催化剂及其制备方法与应用，该制备方法包括：(1)将3D蜂窝状的氮掺杂石墨碳框架的碳材料和含铜化合物溶于去离子水中，在室温下进行磁搅拌，将混合物保持在80‑100℃搅拌干燥，形成淡蓝色的粉末，从而获得Cu和Cu2O纳米颗粒嵌入3D蜂窝状的氮掺杂石墨碳框架复合材料的前驱体；(2)将步骤(1)中干燥后的样品在惰性气体保护下于管式炉中煅烧，得到Cu和Cu2O嵌入3D蜂窝状的氮掺杂石墨碳框架复合材料；该复合材料在可见光照射下用于光催化CO2还原时，CH4和CO的最大产率分别为38.89μmol·g‑1和27.78μmol·g‑1，并且，本发明提供的制备方法操作简单，成本低廉，便于推广。

控制网格单丝铺缠张力的方法 850

 0

本发明公开了一种控制网格单丝铺缠张力的方法，针对铺放复合材料壳体纵横环筋自动铺缠设备中铺放时的张力控制。适用于复合材料壳体环形筋条的铺放时单丝张力的调控，满足不同速度下的铺放张力要求。张力控制是个复杂的过程，一般涉及放料轮，收膜轮，张力传感器，铺放速度等相关参数。当铺放时，预浸料随着压辊在工件表面移动，预浸料从放料轮放出之后，收膜轮通过电机带动旋转，将隔离膜撕下，预浸料绕过张力传感器与变向轮，通过止送切装置，到达压辊表面。本申请能够符合大型复合材料构件自动铺放工程实际，为自动铺放过程中工艺参数（张力）的选择提供了依据。
