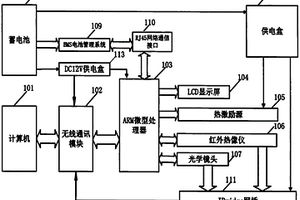

本实用新型涉及一种基于ARM嵌入式飞机机翼智能红外无损检测系统,系统包括:计算机(101)、无线通讯模块(102)、ARM微型处理器(103)、LCD显示屏(104)、热激励源(105)、红外热像仪(106)、光学镜头(107)、蓄电池(108)、BMS电池管理系统(109)、RJ45网络通信接口(110)、IBridge网桥(111)、供电盒(112)、DC12V供电盒(113),系统实现了对飞机机翼实时检测,检测速度快、检测结果准确,便于及时准确掌握缺陷信息,极大提高了检测效率,降低了飞机安全事故发生的可能性。本实用新型所提供的无损检测系统,可广泛应用于无损检测领域,具有广阔的应用前景。
本发明公开了一种基于机器视觉的红提葡萄硬度检测方法,涉及红提葡萄内部品质的无损检测领域。本方法是:①搭建好检测平台,调整好相机和采集系统的各个参数;②划分样本集,随机划分训练样本与测试样本,利用图像采集装置分别采集样本图像信息;③利用质构仪做破坏性实验,测量红提葡萄样本的实际硬度值;④对红提葡萄图像进行图像处理及特征提取;⑤将提取的16个特征信息进行建模,选出最佳模型:⑥将测试样本导入红提葡萄硬度检测预测模型中,得出样本的测试硬度值,进行验证分析。本发明利用机器视觉技术能够准确地预测红提葡萄的硬度,具有速度快、无损性、智能化等特点,实现了对红提硬度的无损检测,具有广阔的应用前景。
本发明公开了一种集装箱在线无损检测设备,涉及集装箱检测技术,尤其涉及集装箱的在线无损检测。为了提高现有检测设备的性能价格比,本实用新型采用一组钴-60γ射线作为辐射源,呈阵列式排列,其两侧有两个过检车通道,由于其占地面积小,物尽其用,极大降低设备成本,提高检测效率,因此有着广阔的应用前景。
本实用新型公开了一种用于天然气管道的无损探伤检测装置,涉及天然气管道检测设备领域,包括:放置架;转辊;包括有无损检测器的检测机构;电机;连接机构,设置于所述无损检测器的顶部,用于对所述无损检测器进行快速安装、拆卸。本实用新型通过设置检测机构,在对管道进行检测时可先将其放置在两个转辊之间,通过转辊对其进行支撑,之后启动电机,电机在进行运作时会带动蜗杆进行转动,此时蜗杆便会通过蜗轮带动两个转辊向着相同方向进行转动,从而使管道进行转动,在此同时蜗杆会通过同步轮、同步带带动第一锥齿轮进行转动,以此来使往复丝杆进行转动,从而使滑块带动无损检测器进行移动,以此来对管道进行全方位检测。
本发明涉及一种基于趋肤效应的样品表面覆膜的无损检测方法及系统,包括采用频率可变的交流信号作用于待测样品的两端;逐渐增加交流信号的频率,检测不同频率的交流信号对应的待测样品两端的电阻或电压,并进行曲线绘制获取待测样品的电阻-频率曲线或电压-频率曲线;分析待测样品的电阻变化量或待测样品两端电压变化量随频率变化的规律,并计算或标样对比得到待测样品覆膜的厚度。本发明的基于趋肤效应的样品表面覆膜的无损检测方法及系统,可对待测样品进行整体测量,检测灵敏度较高,并且可实现自动化测量,检测效率较高。另外,由于趋肤效应,高频时材料表面的缺陷对高频信号更敏感,通过改变交流信号的频率还可以获取镀膜表面缺陷及裂纹深度分布信息。
本实用新型涉及一种基于DSP的红外热成像缺陷无损检测装置,其特征在于,所述装置包括:蓄电池(101)、DC12V供电盒(102)、蓄电池管理系统(103)、逆变器(104)、无线路由(105)、红外热像仪(106)、DSP微型处理器(107)、激励源(108)、云台(109)、LCD显示屏(110)、激光测距仪(111)、计算机(112)、ARM微型处理器(113)。该装置满足了对复合型材料缺陷检测要求,实现了对复合型材料的非接触式检测,检测速度快、结果准确,极大地提高了检测效率。本实用新型所提供的无损检测装置,可广泛用于红外无损检测领域,具有广阔的应用前景。
本实用新型公开了一种便于固定的压力容器无损检测装置,属于压力容器检测装置技术领域,其包括壳体,所述壳体的上表面的四角处均设置有支撑杆,且四个支撑杆的底端均开设有凹槽,所述凹槽内设置有连接管,所述连接管的右端穿过支撑杆与第一套筒的左侧面相连通。该便于固定的压力容器无损检测装置,通过设置第一套筒、第二套筒、阀门、连接管和第一通气管,使得在通过压力泵检测压力容器的无损性时,第二套筒不易持续将空气抽出,使得第二套筒不易对压力容器造成损坏,且该检测装置只通过压力泵就可以对压力容器固定的同时,可以对压力容器的无损性进行检测,不仅提高了该检测设备的适用性,且方便了工作人员的使用。
一种杆管缺陷无损检测机器人装置,它包括爬升系统、轨道系统和检测系统;爬升系统通过轮胎和电机驱动在杆管件表面进行轮式行进;直径调节装置控制支撑架带动轮胎装置轴向移动,夹紧杆管件;数个爬升系统拼接成六方体结构,轨道系统设置在六方体结构顶部;检测系统包括超声波检测仪、无损探伤介质注入装置和探伤设备支架,检测系统与轨道系统上表面连接,绕轨道系统做圆周运动,对杆管表面缺陷进行无损检测。该装置采用轮胎式设计进行爬升,集合了直径调节和油污去除功能,采用导轨式的检测设备运动方式,解决了现有技术效率低,易打滑,只能定点检测,容易错检漏检的问题,具有效率高,可去除油污,可以全方位不间断检测,检测准确的特点。

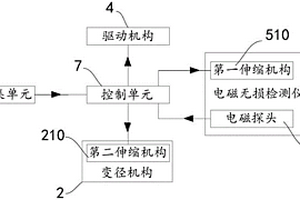

本实用新型涉及管内自适应无损检测系统,包括:机械主体、变径机构、行走轮、驱动机构、电磁无损检测仪器、图像采集单元和控制单元;变径机构设置于机械主体上,多个驱动机构设置于变径机构上,驱动机构上设置行走轮;电磁无损检测仪器和图像采集单元设置于机械主体上,控制单元分别与图像采集单元、变径机构、驱动机构和电磁无损检测仪器电连接。效果为:变径机构的引入,使得整个设备可匹配不同管径;可通过电磁激发的超声波对管内进行高精度检测;通过图像采集单元可用于对管道内部进行观察,以便工作人员对应处理。
本实用新型公开了一种基于自动获取曝光参数的无损检测系统,包括:服务器;控制台,其包括控制平板、控制器及曝光参数采集模块,曝光参数采集模块包括均与控制器连接的曝光时间记录单元、管电流测量单元、管电压测量单元及焦距采集单元;控制平板与服务器无线通信连接。本实用新型设置曝光参数采集模块,其可通过曝光时间记录单元、管电流测量单元、管电压测量单元和焦距采集单元实时获取无损检测过程中X射线机的曝光时间、管电流、管电压和焦距,并将其通过控制平板发送至服务器,其提高了监管人员获取现场检测数据的效率,避免了现场检测数据的主观性及虚假性,保证了无损检测的质量及待测物的安全使用。
本发明属于无损检测领域,涉及利用巴克豪森噪声信号进行无损检测的方法,它是通过数模转换器产生阶梯波电压驱动激励线圈使零件磁化而产生巴克豪森噪声信号,然后对信号进行记录处理。采用该方法把材料的硬度值与产生磁化的电压数值对应起来,在同一阶梯电压下,零件的磁化电流按指数规律上升,磁场强度也按指数规律增强,若磁化力得到某一量值,磁分子发生转动,在转动过程中出现的巴克豪森噪声信号含有表层硬度及层深的信息;通过对数据文件中的数据作相应的数据处理后,可以图形曲线的方式显示硬度、应力、层深的对应关系。
本发明提供一种基于测量趋肤效应作用下样品电阻变化的无损检测方法,采用一定频率、一定强度的交流电作用于待测材料,在趋肤效应作用下,在裂纹等缺陷集中的导体材料表面的电流密度会强制加大,凸显了表面缺陷对样品电阻的影响。实验结果表明完好材料(即无损样品)与疲劳后的材料(即有损样品)在高频时电阻变化比低频时明显得多。因而检测高频时的有损样品的电阻或对应电压,并与无损样品比较,可以高灵敏度的检测样品表面缺陷。该方法可以从整体全局上检测样品的疲劳程度,不需要逐点逐区检测,节约了时间和成本;由于趋肤效应,高频时对材料出现的表面缺陷更敏感,通过改变激发频率还可以获取有损样品表面缺陷深度信息。
本发明提供了一种水下大型管道内壁无损检测装置及方法,它包括用于对整个装置进行承载的主体躯干;所述主体躯干上安装有用于将其支撑在管道内壁,并配合主体躯干实现管道内部行走的支撑固定支腿;所述主体躯干上安装有实现管道内壁检测的无损检测托架装置;所述主体躯干上搭载有用于驱动整个检测装置实现水下下沉、上浮、前进、后退、转向及平衡功能的多个动力风扇;所述主体躯干和支撑固定支腿与用于控制其动作的液压控制系统相连;所述主体躯干上搭载有用于提供管道内壁目视检查图像和视频的目视摄像头。用于解决水下大型管道内壁无损检测难、检测装置灵活性差的问题,提升管道内壁目视、超声无损检测效率。
本实用新型公开了一种基于GPS定位的无损检测系统,包括:服务器;无损检测装置,其包括X射线机、控制台、电缆线及定位组件;定位组件包括GPS定位模块,控制台包括箱体、盖体、内置于箱体的并用于获取GPS定位模块的定位信息的控制器及一与服务器无线通信连接并用于将定位信息发送至服务器的控制平板。本实用新型在无损检测装置的控制台上设置一定位组件,其通过GPS定位模块获取控制台的检测位置,并将其通过与服务器无线通信连接的控制平板发送至服务器,监控人员根据上述检测位置与待检测点进行对比判断,其避免了现场检测人员投机取巧、弄虚作假的几率,保证了委托检测焊口与实际检测焊口的一致性,提高了有效检测的几率。
本发明公开了一种基于数值反演的无损检测缺陷参数识别方法,通过超声和射线等传统无损检测方法识别缺陷长度和位置参数,获得实测的缺陷回波幅值;设定缺陷自身高度和偏转角度的初始范围,采用检测超声回波计算模型模拟不同自身高度和不同偏转角度的缺陷回波幅值;以实测的缺陷回波幅值和模拟的缺陷回波幅值的差异为目标函数,采用反演算法在缺陷自身高度和偏转角度的初始范围内寻找最优的自身高度和偏转角度值。本发明基于数值反演可获得传统无损检测方法无法获得的缺陷自身高度和偏转角度参数,从而可为无损检测模拟缺陷提供全面的尺寸和位置信息;同时,适用于检测方式受限的复杂结构试块。
本实用新型公开了一种具有升降功能的钢结构无损检测设备,包括配重块、定位架和钢结构无损检测设备本体,配重块顶部的中间位置固定设有丝杆,丝杆外壁的一侧螺纹设有第一固定架,丝杆外壁的底端转动设有定位盘,定位盘的底端与配重块的顶端接触,本实用新型通过转动第一固定架和第二固定架,使得定位盘沿着配重块的顶端转动,使得钢结构无损检测设备本体和整个定位装置均旋转向上移动到合适的位置,便于钢结构无损检测设备本体进行使用,转动定位把手,使得定位把手带动钢结构无损检测设备本体沿着限位盘的一侧转动,从而便于调节至合适的读取角度,增加钢结构无损检测设备本体的实用性。
本发明涉及一种无损检测指导复合材料铺放工艺在线调整系统及方法,包括无损检测系统,所述的无损检测系统包括对工控机、示波器和无损检测装置;所述的无损检测装置包括设置在铺放样品前方的YAG激光器、在YAG激光器的前方先后放有滤光透镜和偏振分束器、在偏振分束器前方先后放有反光镜和聚光透镜;样品后方设有双波混合干涉仪和光电探测器。根据无损检测系统检测结果的图像处理,获得最新铺放层与下一层之间的层内缺陷,进而对铺放工艺进行调整。本发明具有如下优点:1)实现了复合材料铺放过程中最新铺放层与下一之间的层内缺陷在线检测;2)实现实时根据复合材料铺放层内缺陷对铺放工艺的在线调整。
本发明公开了一种鲜食柑橘果实糖酸比无损检测方法,其特征在于:检测柑橘样本表皮的单位面积油胞个数,将检测样本表皮的单位面积油胞个数输入柑橘果实糖酸比无损检测模型,输出检测样本的糖酸比。Do表示单位面积油胞个数,SAR表示柑橘样本糖酸比,柑橘果实糖酸比无损检测模型为:SAR=4.41+0.14Do。本发明检测方法通过检测柑橘样本表皮的单位面积油胞个数(Do),将检测样本表皮的单位面积油胞个数(Do)输入柑橘果实糖酸比无损检测模型,即可输出检测样本的糖酸比(SAR),该检测方法可以应用于快速在线无损检测柑橘果实内部品质,提升在线检测效率,提高优果率。
本实用新型公开了一种用于西红柿介电特性测量的无损检测装置,包括信号发生器、测试箱,其特征在于,还包括取样电路、信号调理电路、信号滤波电路以及TMS320F28335控制器;信号发生器、测试箱中的待测西红柿与取样电路构成一回路;信号发生器产生的电压信号经待测物体衰减后与信号调理电路输入端相连,信号调理电路输出信号经信号滤波电路与控制器输入端相连;信号发生器可产生0.2Hz-2MHz信号频率,本实用新型结构简单,费用低廉,无需采用成品的LCR电桥测试仪,因而无需涉及PC机做后期数据处理,易于市场推广。
本实用新型公开了一种可自动测距的无损检测装置,包括:X射线机,其包括X射线机本体及射线窗口;激光测距仪,包括激光探头、与激光探头连接的激光测距模块、用于显示测量距离的显示屏、用于拍摄待测物的检测面的摄像头、驱动激光探头运动至射线窗口轴心的伸缩杆及驱动伸缩杆运动的驱动电机。本实用新型通过伸缩杆驱动激光探头运动至射线窗口轴心,以便于激光探头发出的激光与X射线机本体产生的X射线机中心射线束轴线保持一致,测量激光探头与待测物之间的距离以获取焦距,其利于提高焦距测量的精度,避免人工测量出现误差;且可通过驱动电机驱动伸缩杆收缩,其可驱动激光探头运动至靠近射线窗口内壁,避免其阻挡X射线检测而影响成像质量。
本实用新型属于楼板检测领域,尤其为一种基于电磁感应法测量楼板厚度无损检测装置,包括主体组件、连动组件和延伸组件,主体组件包括外壳和接收器,外壳的顶部设置有安装槽一,安装槽一的内侧壁上固定安装有控制板,连动组件包括连接杆,外壳的一侧设置有安装槽三,连接杆的一端固定安装在安装槽三的内侧壁上,连接杆内设置有空腔,空腔的内侧壁上固定安装有防护壳,空腔的内侧壁上设置有安装槽四,安装槽四的内侧壁上固定安装有电磁铁,延伸组件包括移动板,可无需使用者人工持续对接收器进行拿持,较为节省人力,可改变本装置的检测长度,增大本装置的适用范围,无需使用者在检测时不停的移动,较为省力。
本发明公开了一种可自动测距的无损检测装置,包括一级支杆、三角架、二级支杆、三级支杆、激光测距仪和控制机构,所述一级支杆的底部设置有三角架,所述一级支杆的上端插接有二级支杆,所述二级支杆的一侧设置有第一齿牙,所述第一齿牙与安装在一级支杆一侧的第一齿轮啮合,所述第一齿轮的一侧安装有转动把手,所述二级支杆的上端插接有三级支杆,所述三级支杆的一侧设置有第二齿牙,所述第二齿牙与安装在二级支杆一侧的第二齿轮啮合,所述第二齿轮与安装在二级支杆一侧的第一电机转轴连接,所述三级支杆的上端安装有座套,所述座套内安装有第二电机。本发明可进行升降调节高度,方便进行高处无损检测,并且稳定性高,不易倾倒。
本实用新型涉及一种基于EIT无损检测技术检测水泥基平板的电极装置,包括固定底座、面板和电极,固定底座包括座本体和固定板,座本体由底板和侧板组成,底板上方固设有平行设置的固定板,固定板上方的座本体内设有面板,面板与固定板间设有弹簧,每一侧板顶部均设有水平且向内延伸的隔挡条,面板上均匀设有数个通孔,固定板上设有对应的第二开孔,底板上设有对应的第一开孔,电极同时置于通孔、第二开孔和第一开孔内,一端通过导线连接测量仪器,另一端固设有导电软垫,且电极与面板接触处设有一紧固环,用于将电极固定于面板上,保证相邻两电极之间的间距均匀,且自由组合电极布置组合方式,保证电极与被测物体表面接触紧凑,使精度极大的提升。
本发明公开了一种自动检测薄板点焊质量的无损检测装置,包括控制电路、耦合剂注入机构、至少一个检测探头机构、质量评估机构;所述耦合剂供应机构包括水槽、水泵和电磁阀,所述控制电路控制水泵和电磁阀执行开启和关闭动作,所述电磁阀的P口与水泵连接,所述水泵与水槽连接,所述电磁阀的T口与水槽连接;所述检测探头机构包括高频超声探头和探头外罩,所述探头外罩上设有进液孔和出液孔,所述进液孔与电磁阀的A口连接,所述出液孔与电磁阀的B口连接;所述质量评估机构包括超声波检测仪和计算机,所述超声波检测仪与高频超声探头连接,所述计算机与超声波检测仪连接。本发明可以实现大型薄板点焊质量的在线自动检测。
本发明实施例提供一种超导电缆的无损检测装置及检测方法,所提供的装置包括:电磁隔离箱,所述电磁隔离箱两侧分别设置有超导电缆入口和超导电缆出口,所述电磁隔离箱上超导电缆入口外侧设置有第一摩擦轮和第二摩擦轮,所述电磁隔离箱上超导电缆出口外侧设置有第三摩擦轮和第四摩擦轮;所述电磁隔离箱内超导电缆延伸方向设置有绝缘导轨,所述绝缘导轨中间设置有环形探头,环形探头两侧的绝缘导轨上设置有第一铍铜簧片和第二铍铜簧片;所述电磁隔离箱外侧还设置有电源,所述电源与所述第一铍铜簧片和第二铍铜簧片相连,本发明实施例提供的装置,能够有效的对超导线材各个空间位置的缺陷状态进行检测,避免漏检、错检情况的,检测实施简单高效。
本实用新型涉及超声波检测技术领域,且公开了一种便于调节检测角度的超声波无损检测探头,包括底板,所述底板的顶部固定安装有检测组件,所述底板的顶部固定安装有转向组件,所述转向组件的顶部固定安装有直线滑轨,所述直线滑轨的内部活动安装有活动组件,所述活动组件的外壁固定安装有滑轨板,所述滑轨板的外壁固定安装有定位组件,所述滑轨板的内部活动安装有活动连接有连接组件。该便于调节检测角度的超声波无损检测探头,通过安装框对传感探头进行安装,在对危险地段进行检测时可以通过活动组件在直线滑轨内部滑动来调节滑轨板、连接组件、吊杆、安装框等部件的位置,以此来改变传感探头的高度与被测物体接触。
本实用新型提供一种快速高效检测炉内强热不锈钢大底板的无损检测辅助装置,涉及超声波无损探伤技术领域,包括探伤系统和带动探伤系统作圆周运动的支架系统,支架系统包括底部设有滑轮的垂直升降支架、为滑轮提供圆环形运动轨道的支架底盘、无损探伤仪托盘、用于移动探伤系统的三角导轨支架、耦合剂容器、耦合剂容器托盘;三角导轨支架包括与垂直升降支架连接的斜支架和水平支架,探伤系统包括水平布置的探伤板钢片,还包括均固定连接于探伤板钢片同一侧面的探伤钢片轴、探针管套和出水管套;探伤钢片轴连接有能够沿水平支架滑动的探伤系统滑动架。本实用新型不仅能够快速高效地进行无损检测,较好地避免漏探和误探,而且探伤检测工作的劳动强度小。
本发明属于隧道缺陷检测领域,并公开了一种电缆隧道缺陷无损快速检测装置及其检测方法。所述机械臂包括多个连杆和关节点,该机械臂的同时与底盘和云台连接,用于调节云台的高度,云台上设置有红外热像仪和可见光摄像头,二者沿横向或纵向并列排列,拍摄隧道墙面的照片,用于检测隧道墙面是否存在裂纹和渗漏缺陷,该云台绕末端关节点水平旋转和俯仰运动时,使得红外热像仪和可见光摄像头检测位置相应发生变换;控制器设置在底盘上,通过底盘上的无线通信器与远程控制上位机连接,并进行数据的交互。同时本发明还公开了该检测装置的检测方法。通过本发明,实现检测速度快、检测精度高、无损检测和远程操控地对隧道检测。

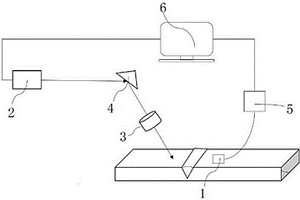

本实用新型涉及一种用于检测金属厚度变化的激光无损检测装置,包括:沿着激光激励超声信号传播路径依次布置的激光器、扩束镜、反射镜、聚焦镜和振镜;还包括依次电连接的纵波电磁探头、滤波器、放大器和数据处理模块。有益效果是:采用激光无损检测取代超声波检测,解决了传统检测在异型工件上无法检测问题;解决了传统检测过程中检测范围局限性;摒弃了传统检测过程耦合剂的使用;适用于厚度2‑200mm等不同类型的金属工件,可应用于石油天然气输送管道,钢铁制造,船舶制造等领域。
