本发明属于农业检测设备和检测方法技术领域,公开了一种单粒油菜籽品质的近红外光谱在线无损检测方法及装置。其包括光谱信号采集光纤、光谱采集控制光电传感器、单粒取样装置、近红外光谱仪、入射光纤、光源、电机、负压管道、正压管道、正负压风机、计算机。根据要求检测的油菜籽品质指标,在线采集单粒油菜籽样品的光谱信息及对单粒油菜籽待检测品质进行理化测试,建立光谱信息的单粒油菜籽品质检测模型;在线检测时,自动采集待测单粒油菜籽样品的光谱信息,利用单粒油菜籽品质检测模型,对待测样品的待检测指标实时在线无损检测。本发明利用油菜籽的光学特性,结合气力式自动化单粒取样方法,实现单粒油菜籽品质的自动化在线检测。
本发明公开了一种用于桥梁结构的非接触无损检测方法,包括以下步骤:在桥梁结构上确定检测部位,固定拍摄装置,在工程结构承受不同载荷时获取所述检测部位的参考灰度图像和目标灰度图像;在参考灰度图像中确定一个参考模块和其中心像素点,然后通过相关函数,遍历整个目标灰度图像搜索确定目标模块,当相关函数的相关系数最小时,确定目标模块及其中心像素点,从而得出参考模块中心像素点的像素距离,再将像素距离转换为实际位移。本发明提供的用于桥梁结构的非接触无损检测方法,实现了工程结构的非接触无损检测,不会对结构产生损伤,节省了人力物力。
本实用新型公开了一种适用于凸轮轴的无损检测系统,属于凸轮轴检测技术领域,其通过上料部件、推动部件、行程控制部件和检测部件的对应设置,利用推动支架与旋转气缸的对应匹配,以及推动支架上第一V型块和第一定位块的设置,可实现上料夹具上完成上料的凸轮轴在推动支架上的快速定位与固定,确保凸轮轴可以被快速带动到检测位,进而完成凸轮轴的全面检测。本实用新型的适用于凸轮轴的无损检测系统,其结构简单,操作简便,能准确实现凸轮轴的上料、装夹和检测,避免检测盲区的存在,实现凸轮轴的全面、快速检测,提升凸轮轴检测的效率和全面性,降低凸轮轴的生产成本和应用成本,具有较好的推广价值和应用价值。
本发明公开了一种基于爆破源的大坝无损检测系统,由爆破源、接收系统、数据记录系统和数据分析处理系统组成,接收系统是由铺设在大坝内的差动电阻式传感器组、振弦式传感器组和铺设在大坝表面的拾震器组构成,爆破源的几何位置选取在大坝的几何中心点或几何中心线上。本发明由于采用设计已知当量的爆破,通过表面和坝体内部安装埋设的传感器来接收弹性波的声学参数,经计算机对这些声学参数及波形变化进行分析,对坝体缺陷及缺陷范围进行确定,实现对大坝进行全面的动态监测。
本发明涉及一种针对管材无损检测的激光超声能量补偿方法,分析激光发射点距探测点距离‑激光入射角‑管材曲率‑能量衰减量的映射关系;根据映射关系,获得能量随各因素的衰减曲线;获取管材探测点处在激光激励下所产生的超声数据,并根据该超声数据获知探测点处实际激光能量,再将实际激光能量乘以衰减曲线中所对应的衰减比例的倒数,然后以该值作为激光超声能量补偿结果。系统,振镜布置在激光器的出射端,并用以将激光器所发射点射激光源变为面射点阵激光源;PC控制端用以进行数据处理。可以弥补产生的超声能量不足的问题,实现管材的无损缺陷检测。
本发明提供一种船用约束阻尼橡胶板粘贴质量的无损检测方法,解决采用多脉冲回波法进行钢板背后多层橡胶界面粘贴质量检测只能有效检测较薄的钢板和较薄的阻尼橡胶板之间界面粘贴质量的问题。第一步:信号调节,第二步:划分网格,第三步:检测信号采集,第四步:对比信号采集,第五步:极值包络线绘制,第六步:判定。本发明填补了目前国内舰船行业约束阻尼橡胶板与金属基体粘贴质量的无损检测方法的空白,可以针对约束板-阻尼材料-金属板胶接面脱粘情况实施100%无损检测,重复性好、可靠性高,且检测结果不受检测人员经验和水平影响,具有较大的经济效益和社会效益。
本发明涉及一种铁轨无损检测小车及方法,该方法包括:初始化铁轨无损检测小车的运行参数;在铁轨无损检测小车行驶过程中,牵动装置旋转带动光电编码器旋转,并发出脉冲信号,根据脉冲信号,计数器开始计数,确定对应的统计数目发送至数据处理中心;当统计数目满足预设条件时,数据处理中心下发触发命令到至少一个拍摄机构组、定位机构、陀螺仪,分别获取对应采集的检测图像、小车倾角信息和小车位置信息;根据检测图像、小车倾角,确定对应的点云数据,并根据小车位置信息,确定对应的坐标数据;根据点云数据和坐标数据,确定待测铁轨对应的缺陷信息。本发明结合图像处理技术、信号特征分析技术,实现对铁轨内外部不同缺陷的测量。
本实用新型涉及一种双激光清洗无损检测系统,包括:第一激光器,其用以发射脉冲激光;第二激光器,其用以发射脉冲激光;光路调整器件,其布置在第一激光器、第二激光器的出射端;第一振镜,其布置在光路调整器件的出射端;信号接收探头,其用以接收工件在脉冲激光的激励下所产生的超声波信号;信号处理器,其分别与第一激光器、第一振镜、第二激光器和信号接收探头电连接。将激光清洗与激光无损检测相结合,可以有效检测出由于长期放置室内或室外运行生成的表面锈层、油渍、灰尘等不明物体导致材料存在腐蚀隐患、开裂、破损等隐患,实现清洗检测一体化,可以有效提升检测效率及准确率。

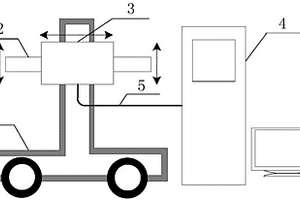

本发明公开了一种金属增材制造构件质量在线无损检测系统及其方法,属于在线无损检测领域,其包括移动检测车、导轨、在线信号检测模块和控制系统,移动检测车车身设置有立柱,立柱上活动连接有导轨,导轨上活动连接有在线信号检测模块,在线信号检测模块中集成有多个探头,其包括用于进行成分、缺陷、变形、应力、尺寸精度和表面粗糙度检测的探头,检测时探头可嵌入送料式增材制造装备的3D打印头中或者固定于移动检测车上,多个探头均与控制系统信号连接。本发明还提供了以上系统进行在线无损检测的方法。本发明系统和方法适用性广、扩展性强,可实现现场或者远程的送料式金属增材制造过程的在线检测。
本实用新型适用于无损检测技术领域,提供一种磁记忆无损检测探头,包括探头主体,所述探头主体上安装有夹具,所述夹具内固定有磁传感器,所述探头主体内部安装有光电编码器、电路板和光栅盘,所述探头主体穿有一根转轴,所述转轴至少其中一端固定有滚轮,所述光栅盘与所述转轴同心且直接固定在所述转轴上,所述光电编码器的高度与所述光栅盘相匹配。本实用新型中,光电编码器的光栅盘和滚轮的转轴直接连接固定,减少了位移测量误差,提高了位移测量的精度;同时去掉了传动皮带等,增加了探头的可靠性,降低了探头的事故概率,而且探头在检测过程中,运动更加灵活。
本发明提供一种船用自由阻尼橡胶板粘贴质量的无损检测方法,属于无损检测方法领域。包括以下步骤:第一步:信号调节,第二步:划分网格,第三步:信号采集;第四步:回波时刻计算;第五步:判定。本发明解决采用“板波诱发纵波”超声检测法进行橡胶与金属界面粘贴质量无损检测存在的回波信号微弱、不利于分析检测结果、工程实用性不强的问题。
本发明磁粉盒式无损探伤自动检测系统主要由马蹄铁(1)、行走机构(9)、裂纹监视装置、磁粉盒(10)及消磁装置组成,其中:马蹄铁和磁粉盒装在行走机构上,行走机构在马蹄铁和磁粉盒的磁性吸引力附着在具有磁性金属表面上行走,使得磁粉盒贴近压力容器的表面,行走机构的行走状态由控制箱控制;裂纹监视装置由装在马蹄铁的U型空间内的摄像头、紫外线光源和外侧的控制箱组成,其中摄像头通过数据线与控制箱内的图像处理装置相连;消磁装置由消磁线圈盒(6)、齿轮(7)、步进电机(8)、齿条轨道(14)及控制箱组成。本发明能够自动检测大型压力容器除焊缝外其它区域表面与近表面缺陷以及无损探伤的检测,并且检测效率高。

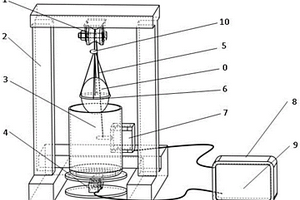

本发明公开了一种基于振动技术的皮蛋凝胶品质无损检测方法,涉及皮蛋凝胶品质的无损检测领域。本方法是:①搭建好敲击采集系统,将皮蛋放置于皮蛋固定平台,将压电式加速度传感器一端与皮蛋底部粘紧,另一端与动态信号采集仪相连;②按下单片机控制板上的按键,控制直流电磁铁实现对皮蛋的敲击;③将动态信号采集仪采集到的皮蛋振动信号传输至电脑,通过信号处理软件进行处理;④提取相应的特征值进行建模,选出最佳模型进行判别。本发明利用敲击振动技术能够准确地预测皮蛋的凝胶品质,具有速度快、无损性、智能化等特点,实现了对皮蛋凝胶品质的无损检测,具有广阔的应用前景。
本发明公开了一种鸡蛋新鲜度快速无损检测系统及其方法,涉及农产品无损检测技术领域。本发明是利用单片机控制摄像头模块获取待测鸡蛋的图像,通过图像处理分析从而得到鸡蛋的长短轴数据,通过相应的数学模型来计算出鸡蛋的初始质量和体积;同时,通过称重传感器测得鸡蛋的当前蛋重;最后,将鸡蛋初始密度与当前密度导入公式进行计算,得到此鸡蛋的密度损失率。本发明利用多传感器融合技术,能够完成鸡蛋新鲜度的快速无损检测;运用多个模型逐步进行运算;模型线性好,检测准确率高;基于嵌入式系统,高可靠、可扩展、易升级系统构造简单,成本低,能够得到广泛的应用;系统体积小易携带,适用场景多,容易推广。
本实用新型涉及一种油田油管无损检测及数据远传装置,属油田油管缺陷检测装置技术领域。它由井口总成、远程管理中心、3G网络和现场数据处理及远传装置构成,现场数据处理及远传装置的开关电源分别与信号处理模块、嵌入式单板机、CDMA2000芯片连接,信号处理模块与嵌入式单板机连接,嵌入式单板机分别与液晶面板、逆变器、CDMA2000芯片和操控装置连接。该装置能在油管起下作业的同时自动进行缺陷检测并将油管进行编号,解决了现有通过人工启停、单根记录,手工整理归档的方式采集数据所导致的数据处理繁琐、信息反馈慢,且易出错的问题;保证了数据的准确性,节省了人力和财力,适用于各油田的油管无损检测使用。
本发明提供了一种钢筋混凝土电杆地下基础埋深段内表面裂纹缺陷的无损检测装置,它由支撑套筒和内窥镜系统组成。本发明还提供了一种钢筋混凝土电杆地下基础埋深段内表面裂纹缺陷的无损检测方法,它利用支撑套筒将柔软可弯曲的电子视频工业内窥镜通过电杆的排水孔伸进电杆内部,并定位于电杆轴线位置,内窥镜探头通过外部控制实现上下方向和旋转方向运动,并将采集到的电杆内表面图像传输到外部视频监视器上,供检测人员观察和判断裂纹缺陷状态。本发明现场检测操作方便,无需对电杆进行拆卸,适用于架空送电线路工程中各类型电杆的安全运行检修。
一种管道缺陷快速扫查方法和无损检测装置,特别适用于带包覆层管道缺陷的快速扫查和无损检测。本发明包括导波传感器、发射模块、接收模块、信号发生模块、功率放大模块、信号处理模块、A/D转换模块以及嵌入式计算机系统。本发明适用于不同管径的管道缺陷全面检测,适用于长输管道的检测,适用于不可到达的地方的管道检测。本发明技术具有非接触、快速、大范围检测能力,检测效率高;可克服常规无损检测方法的某些局限性;可以克服管路有油污、结垢、弯曲或有隔热保护层等限制性条件,对管道缺陷进行判断和定位,缩小维修范围,避免不必要的拆卸和更换,降低人工检测强度,节省人力和物力。另外,可以实现在线监测,对构件的健康状况进行评估或其寿命预测等。
本实用新型涉及一种激光超声非接触式无损检测装置,包括:沿着激光激励超声信号传播路径依次布置的激光器、扩束镜、反射镜、聚焦镜和高速振镜;还包括依次电连接的激光测振仪、滤波器、信号放大器、高速采集信号卡和PC机。本实用新型的有益效果是:解决了传统检测在异型工件上无法检测问题;解决了传统检测无法在高温环境下无法检测问题;摒弃了传统压电超声检测过程中耦合剂的使用;该方法实现了真正意义上的非接触无损检测,提升了无损检测领域范围。
本发明涉及一种基于缺陷无损的图像压缩方法,它包括如下步骤:步骤1:图像的畸变校正;步骤2:ROI区域分割;步骤3:亮度补偿和对比度增强;步骤4:噪声抑制和纹理抑制;步骤5:图像无损压缩。本发明既可以使检测图像达到85%以上的压缩率(正常无损压缩大概50%),又能使检测图像只有普通无损压缩64%左右的处理时间。
本发明公开了一种实现无损检测的胶片数字化管理系统和评片网上培训方法,通过胶片数字化管理系统为无损检测评片网上培训提供数据支撑。所述胶片数字化管理系统包括数字化无损检测DR设备与胶片扫描数字化设备、技术服务平台数据库,所述技术服务平台数据库包括典型缺陷胶片库、无损检测专家智库与培训学员人才库。所述评片网上培训方法支持典型缺陷的数字胶片在线发送分享给其他评片人员,实现评片的在线交流。支持评片人员预约专家在系统内进行一对一答疑,并可根据专家答疑情况给与评价。本发明解决了胶片在数字化过程中的信息缺失问题,解决了线上评片的测量及评片工具问题。
本实用新型提供一种用于管道焊缝无损检测装置,包括检测装置本体,所述检测装置本体包括安装架,所述安装架上焊接有固定座,所述固定座上安装有接线管,所述安装架的底部安装有活动板,所述活动板通过固定轴安装在安装架上,所述活动板的底部安装有固定带,所述固定带的一端安装有连接座,所述连接座上焊接有螺纹座,所述螺纹座的内部安装有螺纹杆,所述螺纹杆的一端焊接有把手,所述固定带的内壁上开有开槽,所述开槽的内部安装有滚筒,所述活动板的内壁上焊接有支撑板,该用于管道焊缝无损检测装置通过超声波对焊接处进行检测,从而做到无损检测,通过电机带动主动滚筒旋转,使本装置可以围绕管道焊缝的整体进行检测,提高工作效率。
本发明公开了一种基于桩外跨孔的无损基桩检测方法,具体包括以下步骤:S1、首先在待测基桩上安装检测设备,安装完成后,操作用户交互终端通过中央处理模块控制击振设备调节单元对整个检测设备的检测试验参数进行设置和执行,本发明涉及基桩无损检测技术领域。该基于桩外跨孔的无损基桩检测方法,可实现通过对检测试验产生的叠加波进行准确拆分处理分析,来避免缺陷检测的叠加波混乱无法进行正常检测,很好的达到了通过对采集的应力波进行量化处理,来使检测结构更加具体的反应基桩情况的目的,既能定位桩径变化区域,又能够量化反映桩径变化,很好的防止了多个缺陷形成的应力波往往会相互叠加,干扰检测人员进行准确的判断。
本实用新型公开了一种血斑蛋在线无损检测分选设备,涉及禽蛋检测技术领域。本设备包括送蛋装置、照蛋装置、推蛋装置、出蛋装置、感应模块、采集模块、执行模块及控制模块;送蛋装置、照蛋装置、推蛋装置和出蛋装置依次连接。本方法运用光谱技术和机械执行机构相配合,通过对禽蛋透射光的光谱分析与处理,实现对流水线上禽蛋的无损检测并自动分选。本实用新型设计合理可行,结构简单,效果明显,适用于禽蛋品质检测分级行业,填补了国内血斑蛋在线无损检测的空白,具有良好的应用前景。
本发明属于金属增材制造相关技术领域,其公开了一种基于相干成像的定向能量沉积过程无损检测设备及方法,设备包括第一分光器、激光发生器、第二分光器、第三分光器、干涉仪及上位机系统,激光发生器与第二分光器相连接,第三分光器分别与第一分光器及第二分光器相连接,第一分光器及第三分光器分别连接于干涉仪,干涉仪连接于上位机系统。上位机系统用于对接收到的第一干涉图及第二干涉图进行处理以得到熔池深度变化曲线、熔池高度变化曲线及熔池宽度变化曲线,继而对待检测零件内部气孔缺陷及表面缺陷进行实时检测,由此实现定向能量沉积过程内部气孔缺陷及表面缺陷的原位在线无损检测。本发明实现了实时检测,灵活性较好。
本发明公开了一种盾构法隧道结构隐蔽质量无损检测方法及系统,无损检测方法包括5个环节:准备环节,扫描环节、识别环节、计算环节和判断环节。无损检测系统利用电磁波扫描图像,结合设定图像特征对隐蔽质量进行分析判断,具有抗干扰性强、探测范围广、分辨率高等无损检测优点,实现隧道结构体状态及时、高效、精准检测。并且,由于是采用电磁波扫描,不需要从隧道进行取样观察,对隧道没有伤害。无损检测技术的产生,为盾构法隧道结构隐蔽质量的检测带来了效率和精度的极大提升。
本发明公开了一种金属薄板硬度现场无损检测装置,包括检测支撑柱体、压板滑块、调节机构和里氏硬度检测头;检测支撑柱体的上端面为朝上凸出的弧面,以形成支撑弧面;压板滑块与检测支撑柱体通过调节机构连接,压板滑块包括夹持部,夹持部位于支撑弧面的正上方,夹持部对应支撑弧面上下贯穿地设有安装孔;里氏硬度检测头朝下地设于安装孔处。本发明提供的技术方案中,将金属薄板上受里氏硬度检测仪冲击头冲击受力点的背面,用弧面支撑住金属薄板,使其无法弯曲影响检测数据,从而可准确测出薄金属板的硬度值;采用该检测装置可现场无损检测金属薄板的硬度值,无取样成本,可多点检测;该检测装置结构简单,加工成本低,使用简单便携。
本实用新型涉及激光元素分析及无损检测系统,包括:分束镜布置在激光器的出射端;第一光闸、第二光闸分别布置在分束镜的两个出射端;第一反射器件布置在第一光闸的出射端;振镜布置在第一反射器件的出射端;第一平凸透镜布置在光闸的出射端;第二反射器件,其布置在第一平凸透镜与第二光闸之间;穿孔反射镜布置在第一平凸透镜的凸面侧;第二平凸透镜布置在穿孔反射镜的反射侧;检测器布置在第二平凸透镜的平面侧;光谱仪与检测器电连接;超声信号接收器与控制端电连接。改善了传统X射线带来的人体危害,并通过激光诱导光谱的方式获得元素信息,检测效果更佳;通过对激光元素分析与激光无损检测一体化设计,实现多功能检测设备,提升了经济性。
本实用新型涉及一种管内电缆导体局部缺陷的连接无损检测装置,属于电缆无损检测技术领域,包括检测架,检测架的左侧靠近底部边缘处旋转连接有连接轴。本实用新型,将检测架套设在电缆防护管道的外壁后通过连接轴将承接架旋转闭合并通过卡杆将检测架与承接架卡接,在检测主机处启动驱动电机,使得顶部的驱动轮能够在电缆防护管道的顶部转动并在其余五组驱动轮的限位作用下带动检测主机在电缆防护管道的外壁滑动,检测探头能够跟随移动检测电缆防护管道内部的电缆,且在检查出损坏异常时可控制驱动电机停止转动并进行警报,这样的无损检测装置能够便于在管道的外壁拆卸和套设,且在套设后能够在管壁处自动进行检测工作。
