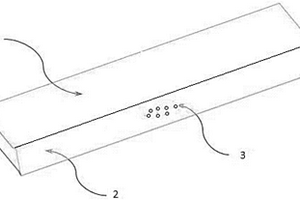

带气孔缺陷的无损检测用焊缝模拟试块的制备方法 965

 0

本发明公开了一种带气孔缺陷的无损检测用焊缝模拟试块的制备方法，包括以下步骤：提供一副钢板焊件和电焊条，钢板焊件的待焊部位加工有坡口，电焊条包括若干根经电焊条工艺规程烘烤后的规范电焊条和若干根经潮湿化处理的潮化电焊条；将一副钢板焊件进行组对，采用规范电焊条对钢板焊件的待焊部位沿坡口侧先进行打底焊再进行填充焊，填充焊过程中按气孔缺陷设计数量、深度和区域范围在焊缝金属层内预置气孔区域，采用潮化电焊条将预置气孔区域填充满，预置气孔区域形成一定数量的气孔缺陷后，采用规范电焊条对其它焊层进行填充焊，直至焊接完毕。本发明可以在焊缝中制备出气孔缺陷，实现对气孔产生区域范围、深度等特征的控制。

适用于非铁磁性薄板材料焊缝的无损检测装置 705

 0

本发明公开了一种适用于非铁磁性薄板材料焊缝的无损检测装置，其包括机械手臂、滑动的连接于所述机械手臂的伸缩杆、粗糙度扫描仪及两个复合探头。所述粗糙度扫描仪用于测量工件即将放置两个所述复合探头的区域的粗糙度值。两个所述复合探头分别位于焊缝相背的两侧，其中一个转动的连接于所述伸缩杆远离所述机械手臂的一端；所述复合探头包括电磁超声模块、压电超声模块、探头外壳及中间挡板，所述探头外壳形成有收容腔，所述中间挡板将所述收容腔隔离为上下两层，所述压电超声模块设置于上层，所述电磁超声模块设置于下层，使用者依据所述粗糙度值选择所述电磁超声模块或者所述压电超声模块作为超声探头。

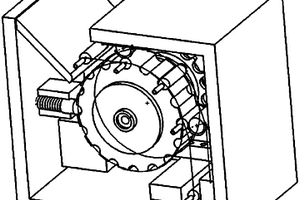

用于钢管生产线无损检测过程中的缺陷位置标识装置 1028

 0

本发明提供一种用于钢管生产线无损检测过程中的缺陷位置标识装置，包括运料轮，运料轮上等距开设有齿槽，涂料瓶通过履带相连后搭放在运料轮齿槽内，驱动机构通过齿槽条连接动挤压块，齿槽条连接棘轮，棘轮与运料轮通过中心轴相接，静挤压块与动挤压块位置相对应，驱动机构通过齿槽条带动动挤压块前移，动挤压块与静挤压块配合挤压涂料瓶，涂料瓶的瓶盖被压出完成缺陷位置标识；驱动机构回位，齿槽条带动棘轮转动，棘轮又带动送料轮转动，涂料瓶从当前所在齿槽移动至下一个齿槽，最靠近动挤压块的涂料瓶落入动、静挤压块之间以备用。本发明以将喷涂料预先分成等量单元为原理基础，每次喷出等量的涂料至缺陷位置，提高了标识精度和生产效率。

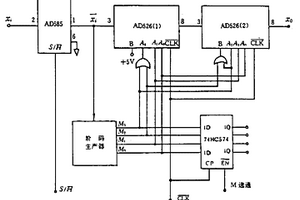

浮点式桩基无损检测仪 909

 0

本实用新型公开了一种能兼顾桩基测试中较大 范围的强信号和弱信号的采集而且具有很高的智能化程度的 浮点式桩基无损检测仪, 这种仪器中带有由采样保持器、阶码产 生器、程控放大器及阶码锁存器组成的瞬时二进制浮点放大装 置, 能随输入信号幅度的大小自动设置增益, 其结果增加了一个 与增益对应的阶码M, 动态范围扩大了 2M倍, 量化误差是原来的 1/2M。

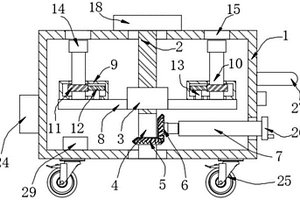

无损检测辅助用照明装置 895

 0

本实用新型公开了无损检测辅助用照明装置，包括第一壳体，所述第一壳体的内部通过第一轴承转动连接有螺杆，所述螺杆的底端焊接有第一支撑杆，所述第一支撑杆的外侧壁焊接有第一锥形齿轮，所述第一锥形齿轮的外圈轮齿啮合有第二锥形齿轮，所述第二锥形齿轮的内侧焊接有第一杆体；通过转动第一把手，第一把手经第一杆体和第二锥形齿轮配合带动第一锥形齿轮旋转，第一锥形齿轮旋转的同时经第一支撑杆带动螺杆顺时针旋转，螺杆带动螺纹套筒向下运动，螺栓套筒经第一板体、第二壳体和第二杆体配合带动第一探照灯进入第一壳体内，避免了在搬运器材时误触探照灯，进而导致探照灯损坏的情况出现，从而提高了该装置的实用性。

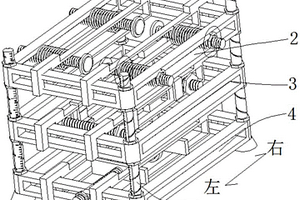

共线混频无损检测试验夹具 762

 0

本实用新型公开了一种共线混频无损检测试验夹具，包括两根纵向滑轨、两根横向滑轨和两个宽度调节件，两根纵向滑轨沿前后方向水平设置，且沿左右方向间隔分布，两根横向滑轨沿左右方向水平设置在两根纵向滑轨之间，且沿前后方向间隔分布，每根横向滑轨的两端分别与两根纵向滑轨滑动连接，两个宽度调节件设置在两个横向滑轨之间，并沿左右方向间隔分布，两个宽度调节件均与两根横向滑轨连接，且两个宽度调节件相互靠近的一侧分别设有第一托板，每根横向滑轨上位于两个宽度调节件之间还分别滑动安装有至少两个第二托板，每个第一托板与两根横向滑轨上靠近其的第二托板用以共同托起并夹紧一个超声波探测器，其结构简单，适应性强。

激光可变焦异形工件无损检测方法及系统 793

 0

本发明涉及激光可变焦异形工件无损检测方法，对激光进行调焦，并聚焦在工件上，以使激光在工件上发生散射，以及以使工件在激光的激励下产生超声波；采集散射的光信号，并转换为电信号，根据光信号获取时间与激光发射时间的时间差计算工件离激光出射点的距离，以及根据成像原理获知激光聚焦光斑大小；将聚焦光斑大小与标定光斑大小进行比较，判断是否相似，若不相似，则判定激光未聚焦在工件表面上，然后再判断聚焦光斑相对工件的方位，并根据方位对激光进行调焦，然后重复上述步骤，若相似，则进行下一步；探测超声波信号，并对其进行分析处理，以获知工件信息。确保工件能够产生合适的超声波，解决激光超声对异形工件激光激励超声困难的问题。

基于RF-DS图谱信息融合的孵化早期鸡胚蛋性别无损检测方法 728

 0

本发明公开了一种基于RF‑DS图谱信息融合的孵化早期鸡胚蛋性别无损检测方法。利用机器视觉和光谱仪分别采集孵化期d4水平横放的胚蛋信息，在对胚蛋图像和光谱预处理的基础上，提取图像纹理特征和光谱特征，再分别以2类单特征的RF分类结果作为独立证据构造基本概率分配函数(BPA)，运用D‑S证据理论进行决策级融合，根据分类判决门限给出最终的识别结果。试验结果表明，图像和光谱单特征RF模型准确率最高分别达到78.00%和82.67%，多特征决策融合识别方法准确率达到88.00%，其中雌雄识别率分别达到90.00%和86.25%，单个鸡蛋的判别用时为2.843s。结果表明，该光谱‑图像信息融合方法可以提高孵化早期胚蛋雌雄识别准确率。

基于雷达无损检测的路面空洞含水率计算方法及装置 979

 0

本发明涉及一种基于雷达无损检测的路面空洞含水率计算方法，包括以下步骤：设置正演过程的激励源，建立正演过程的电磁波在路面混合料中传播的三维有限元方程；采集待测路面的各结构层的厚度参数，获取待测路面的混合料的相对介电常数，结合所述厚度参数以及相对介电常数构建三维道路模型；基于所述三维道路模型建立不同含水率的三维空洞模型；基于所述激励源、三维有限元方程对各所述三维空洞模型进行正演模拟，得到不同含水率的三维空洞模型对应的单道反射波形图；根据不同含水率三维空洞模型对应的单道反射波形图，建立含水率与反射波形之间的关联模型；根据所述关联模型对待测路面进行含水率的计算。本发明能够实现路面空洞含水率定量分析。

对大尺寸不均匀混合料介电常数的无损检测方法 971

 0

本发明公开了一种对大尺寸不均匀混合料介电常数的无损检测方法。制备大尺寸不均匀长方体混合料；测量长、宽、高，并记录数据；对其面积最大的两个面使用60mm×60mm的方格进行划分，并用记号笔画出网格；采用介电常数仪Percometer进行测量；每个网格的介电常数值取平均值；在MATLAB中模拟车辙板建立30×30×5三维网格模型，将上、下面测量所得介电常数值导入到模型中；用线性方程拟合三维网格模型中间三层的介电常数值，得到混合料各个位置的4500个介电常数值，最后采用平均值统计的计算方法得到混合料的整体介电常数值。

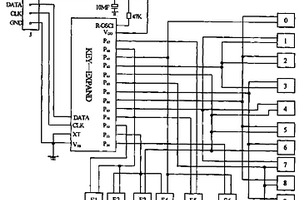

小型键盘一体化基桩无损检测仪 724

 0

本实用新型公开了一种基桩质量检测技术领域中使用的小型键盘一体化基桩无损检测仪,这种设备中带有一种与标准XT101键盘兼容的小型键盘装置,该装置由键盘扩充门阵列芯片、10个数字键0～9及6个特殊功能F1～F6组成,能兼顾对仪器的专业、直观、一体化及对高级操作软件系统兼容性的要求,具有体积小、功能强的特点。

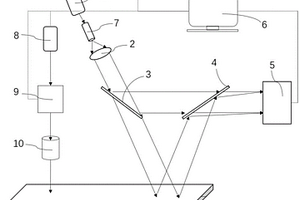

干涉激光超声无损检测方法及系统 846

 0

本发明涉及干涉激光超声无损检测系统，包括：激光激励组件用以向工件发射脉冲激光；聚焦镜布置在第二激光器的出光口处；第一点阵金属膜半透半反镜倾斜布置，且金属膜面朝向聚焦镜的出光侧；第二点阵金属膜半透半反镜倾斜布置，且背离金属膜面的一面朝向第一点阵金属膜半透半反镜的金属膜面；光电探测器其布置在第二点阵金属膜半透半反镜的金属膜面侧；信号处理器与光电探测器电连接。不再使用分光镜，而是采用两块点阵金属膜半透半反镜，解决了传统分光镜造成的回光损失以及损伤激光器和自身引入杂光带来的影响，可实现多角度反射和透射，采用分光路干涉，光路没有干扰；器件少易于实现小型化；实现稳定、便携、高精度要求。

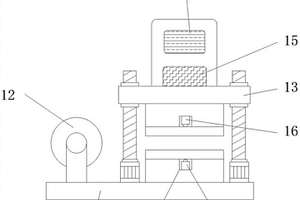

超声波无损检测管道装置 973

 0

本发明公开了一种超声波无损检测管道装置，包括底座，所述底座的顶部安装有第一限位块，所述第一限位块的正上方设置有安装板，所述安装板底部的中间位置处安装有第二限位块，所述安装板的顶部安装有壳体，所述第一限位块一侧的底座顶部通过安装架安装有卷盘。本发明通过设置第一电机、滚动丝杆、滚动螺母、单片机、超声波发射器、超声波接收器、显示屏、卷盘和第二电机结构，解决了不具有高度调节和工作效率低的问题。

可调节非共线混频无损检测试验夹具 902

 0

本实用新型公开了一种可调节非共线混频无损检测试验夹具，包括支架、第一夹具、第二夹具和第三夹具，所述第一夹具、第二夹具和第三夹具分别由上向下依顺序间隔安装在所述支架上，所述第一夹具用以夹设超声波发射探头，所述第二夹具用以夹设物件，所述第三夹具用以夹设超声波接收探头，如此使得超声波发射探头、物件和超声波接收探头由上向下依次间隔分布，如此实现对物件进行灵活的超声检测，同时第一夹具、第二夹具和第三夹具还可灵活的适应不同规格的声波发射探头、物件和超声波接收探头的安装，使得其适应性强。

用于液化气瓶焊缝无损探伤检测的X光照片洗片装置 907

 0

本实用新型涉及一种用于液化气瓶焊缝无损探伤检测的X光照片洗片装置，它包括水箱，所述水箱左侧内壁固定安装有加热盘管，所述加热盘管通过电源线与自动电控箱相连，所述水箱的内壁上还安装有温度传感器，所述温度传感器通过信号线与自动电控箱相连，所述水箱的顶部侧壁上安装有药水箱，所述药水箱的下部浸入到水箱内部的水液面以下，所述水箱的两端侧壁通过循环管相连通，所述循环管上安装有水泵，所述水泵通过信号线与自动电控箱相连。此装置能够始终保持用于冲洗X光照片的药水保持特定的温度，而且其受热过程稳定，无需直接对药水进行加热，保证了冲洗质量，而且此设备的成本较低。

增材制造熔深在线无损检测与控制装置 976

 0

本实用新型公开了一种增材制造熔深在线无损检测与控制装置，其中，处理器、焊接组件、红外图像采集装置、无线收发组件、位姿调整组件；焊接组件包括焊接控制器、焊接设备；无线收发组件包括无线发射装置、无线接收装置；位姿调整组件包括位姿控制器、电动推杆、角度调整机构；处理器和焊接控制器、红外图像采集装置、无线接收装置、位姿控制器电性连接；焊接控制器和焊接设备电性连接；红外图像采集装置和无线发射装置电性连接；位姿控制器和电动推杆、角度调整机构电性连接；电动推杆驱动红外图像采集装置沿着电动推杆方向伸缩运动；角度调整机构驱动红外图像采集装置摆动。自动化程度高，可以自动检测、控制熔深，使用方便，智能化程度高。

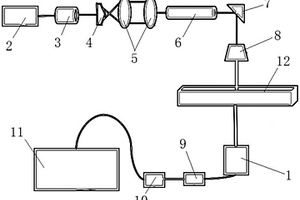

基于光束整形提高激光超声波信号的无损检测系统 723

 0

本实用新型涉及一种基于光束整形提高激光超声波信号的无损检测系统，包括：激光干涉仪，以及与激光干涉仪电连接的数据处理器，以及沿着光路传播路径依次布置的激光器、扩束镜、平凸锥透镜、光学透镜组、聚焦镜、全反镜和振镜。有益效果是：激光器所发射激光束由扩束镜扩大光斑，再通过平凸锥透镜，后通过光学透镜组，以控制光束束腰距离，从而实现对光束进行整形，最后再依次经聚焦镜、全反镜和振镜，以提高功率密度及超声强度，最终所得环形光斑照射于工件表面，让工件表面产生热弹效应，使得激励超声信号强度增强，有利于接收端对缺陷信号甄别。

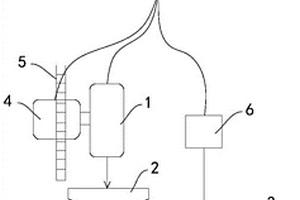

非平面工件表面缺陷无损检测装置 780

 0

本发明涉及一种非平面工件表面缺陷无损检测装置，包括沿着激光激励超声信号传播路径依次设置的激光器和柱面镜，柱面镜置于工件上方，激光器安装在伺服电机上，伺服电机设在滑轨上；还包括信号探测设备和PC控制单元，激光器、伺服电机和信号探测设备分别与PC控制单元电连接。本发明的有益效果是：通过伺服电机带动激光器在滑轨上移动，激光器发出的激光通过柱面后进行平场扫射，以代替振镜扫描，以保证激光打在曲面上时尽量保证光束与曲面垂直，从而保证了激光在曲面各个角度产生的超声能量大小均匀。

锚杆无损检测传感器 1007

 0

一种锚杆无损检测传感器,由固定支架、冲击信号发射源、轴向信号换能接收器和径向信号换能接收器组成,将所说传感器固定在待测锚杆的外露端头,冲击信号发射源产生一冲击信号施加于该截面,反射波被安装在该截面上的轴向信号接收换能器和被安装在锚杆外露端头径向壁面上的径向信号接收换能器接收,并同时被转换成电压信号,通过低噪声电缆传送到智能采集与分析系统,进行反射波时域和频域分析,如此即可精确测定锚固施工工程质量评价体系所要求的锚杆实际长度、注浆密实度、注浆施工缺陷、抗拉拔力等参数。具有测试简便,周期短,精度高,参数全面,经济快捷的优点。

带裂纹缺陷的无损检测用焊缝模拟试块的制备方法 1074

 0

本发明公开了一种带裂纹缺陷的无损检测用焊缝模拟试块的制备方法，包括以下步骤：提供一副钢板焊件、铜丝和电焊条；采用电焊条在钢板焊件的坡口位置先进行打底焊再进行填充焊，焊接过程中，在对应的焊缝金属层按预设裂纹的数量、区域、方向和长度开设相对应的沟槽，将铜丝放置于沟槽内，继续采用电焊条对沟槽处进行填充焊，使钢板焊件和铜丝熔化并盖于沟槽内，对钢板焊件进行快速冷却，熔融下的铜丝在急冷条件下收缩形成裂纹存于焊缝中，待试块冷却至常温后，采用电焊条对其它焊层进行填充焊，直至焊接完毕。本发明通过人工制备裂纹缺陷，可实现对裂纹长度、方向（纵向或横向）、深度等特征的控制，制备出预先设定缺陷的焊缝模拟试块，满足超声波检测的应用需求。

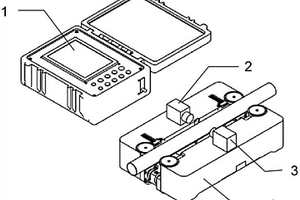

非金属PE管太赫兹无损检测装置 941

 0

本实用新型公开了一种非金属PE管太赫兹无损检测装置，包括太赫兹分析仪、太赫兹发生器、太赫兹接收器和便携夹持机构；便携夹持机构中间开设管道槽，该管道槽的两侧对称设有弹性固定滚轮，待测管道通过弹性固定滚轮固定；太赫兹发生器和太赫兹接收器固定在该管道槽中部两侧，呈轴对称设置；太赫兹接收器通过数据线与太赫兹分析仪连接。本实用新型通过便携夹持机构固定待测管道，通过弹性固定滚轮可夹持不同半径的待测管道，并可以移动测量待测管道的不同区域，方便快捷。

光偏转法激光超声无损检测设备及方法 967

 0

本发明涉及光偏转法激光超声无损检测设备，包括：分束器件布置在激光器的出射端，具有两个出射端；振镜布置在分束器件的其中一个出射端；能量衰减器件布置在分束器件的另一个出射端；第一正透镜布置在能量衰减器件的出射端；第二正透镜与第一正透镜同侧布置；第三正透镜布置在第二正透镜的出射端；遮光器件布置在第二正透镜与第三正透镜之间，并用以部分遮挡从第二正透镜射向第三正透镜的光束；光电二极管布置在第三正透镜的出射端；信号处理端分别与激光器、振镜和光电二极管电连接。效果为：利用光学非干涉技术检测超声信号，更容易调试设备，仅一个激光器就可完成激光超声信号激励和超声信号接收，成本极低，且激光激励和激光接收实时同步。

螺杆泵流量检测计的无损安装结构 1082

 0

本实用新型提供了一种螺杆泵流量检测计的无损安装结构，其包括下安装板、位于下安装板上方且朝向下安装板上板面弯曲的弧形弹力板，所述弧形弹力板的两端端面均设置有卡槽，所述下安装板上竖直设置有能在其上滑动的一对卡板、且两卡板的上端分别卡入两所述卡槽内；其中，所述弧形弹力板上开设有供传感器连接的安装孔、且安装孔的轴心线与所述下安装板垂直；所述下安装板上还固定连接有对两所述卡板进行限位的两限位组件。本实用新型提供的安装结构无需在泵体上预设或钻安装孔，通过设置在弧形弹力板上的安装孔实现检测计的安装，使得其传感器通过外设的安装孔实现与泵体的接触，避免对泵体造成结构影响。

导磁材料无损实时检测方法和系统 903

 0

本发明公开一种导磁材料无损实时检测方法和系统，该方法通过巨磁阻传感器采集被磁化后导磁材料的信号，将采集到的信号与现有技术中导磁材料无缺陷状态下的正常值以及内部出现缺陷时磁阻变化的典型值进行比对，来判断导磁材料当前位置内部磁场的流动及缺陷处的磁场扩散状态。该方法采用的系统包括N组GMR传感器芯片组、下位机控制模块、磁化装置、报警装置、数据采集与处理模块和上位机。其中磁化装置实现对导磁材料的磁化和退磁，传感器芯片组用于感应导磁材料的磁阻变化，数据采集与处理模块对传感器芯片组采集到的模拟信号进行处理后与典型值和理想值进行比对。该方法检测成本低，能够对奇异件进行有效检测，且不会对人体构成威胁。

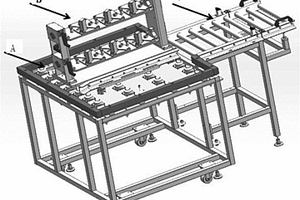

汽车刹车片内部质量无损检测机 803

 0

本实用新型提供一种汽车刹车片内部质量无损检测机，机架端头下方装有输送电机，该输送电机所连接送检刹车片的循环输送带位于机架上方，机架中部通过支架装有数个超声波探测头，支架后侧装有阻挡检验不合格刹车片的挡片气缸，支架外侧装有用于将不合格的刹车片推出支架的推片气缸，机架侧边设有接收不合格刹车片的落料架，在落料架侧端设有将推入的刹车片翻起合拢的翻片气缸。使用时，循环输送带将刹车片不间断的输送给超声波探测头检验，推片气缸将不合格刹车片推入落料架，并经翻片气缸翻正拢齐，合格刹车片继续运行至下一工序，效率高，可减少误判和降低人工劳动强度。

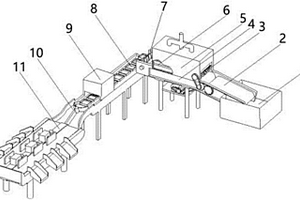

大闸蟹公母和大小在线无损检测分级设备 815

 0

本实用新型公开了一种大闸蟹公母和大小在线无损检测分级设备，涉及水产品品质检测分级设备。本实用新型设置有依次排列的水池（1）、上料传送带装置（2）、分蟹刷装置（3）、工作台（4）、低温制冷装置（5）、方向整列装置（6）、大闸蟹翻面装置（7）、等间距蟹盒传送带装置（8）、高光谱检测装置（9）、大闸蟹公母分级装置（10）和大闸蟹大小分级装置（11）。本实用新型通过高光谱获取表面信息，通过电子称获取重量信息，通过信息处理实现大闸蟹公母和大小的分级；可大大提高大闸蟹分级的效率和准确率，降低人工劳动强度，减少大闸蟹伤亡；设备结构简单，操作方便，有利于实现自动化流水线作业。

低磁场核磁共振无损检测混凝土硫酸盐侵蚀损伤的方法 675

 0

本发明公开了一种利用低磁场核磁共振无损检测混凝土硫酸盐侵蚀损伤的方法，属于混凝土材料侵蚀破坏研究领域。具体是对不同腐蚀龄期的混凝土经真空饱和处理后，进行低磁场核磁共振(NMR)探测，获得混凝土孔隙中含氢流体的弛豫特征及核磁共振成像(MRI)结果。通过对弛豫特征中T₂谱分布、T₂谱分布积分面积的数值分析以及核磁共振成像结果得到的图像分析，综合研究混凝土初始状态及硫酸盐侵蚀过程中内部微观结构的变化，得到试件的缺陷(孔隙、裂纹)信息，包括孔隙度、孔隙结构特征及分布。基于此，实时观测混凝土试件微观结构在荷载和硫酸盐耦合作用下的侵蚀损伤积累和演化规律。

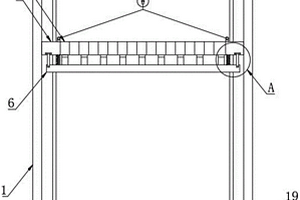

金属零件液体渗透无损检测用渗透设备 976

 0

本实用新型公开了一种金属零件液体渗透无损检测用渗透设备，涉及到零件检测设备领域，包括箱体，所述箱体顶部固定连接有支架，所述支架上安装有电动辊，所述电动辊内部安装有吊绳，所述吊绳底端固定连接有渗透架，所述渗透架底部安装有卸料机构，所述卸料机构包括活动盘，所述活动盘顶部固定连接有多个顶杆，多个所述顶杆顶部均固定连接有橡胶块，所述活动盘与渗透架之间固定连接有弹簧。本实用新型通过转动挂板，将挂板从连接块上取下，解除对活动盘的约束，在弹簧的作用下，活动盘向上移动带动其表面的顶杆移动，顶杆移动带动橡胶块移动，橡胶块伸入到渗透孔中，将金属零件顶出，从而能够进行快速的卸料，提高工作效率。

基于GPS定位的无损检测系统 818

 0

本发明公开了一种基于GPS定位的无损检测系统，包括支撑底板、轨道探伤仪和液压伸缩杆，所述支撑底板的底部四角位置安装有四个移动轮，所述支撑底板前端和后端中间位置分别安装有前轨道轮和后轨道轮，所述支撑底板的上端安装有轨道探伤仪，所述轨道探伤仪的前端设置有锂电池，所述支撑底板的底面中间位置设置有第一超声波探头，所述支撑底板的底面在第一超声波探头的两侧分别设置有两个第二超声波探头，所述第一超声波探头和两个第二超声波探头均通过液压伸缩杆与支撑底板底面连接，所述支撑底板的外边沿安装有围栏，所述围栏前端的上部安装有太阳能集热板。本发明可实现高精确定位，检测效率高。

新能源乘用车减速器轴的多台阶细长内孔无损检测量具 849

 0

本实用新型提供了新能源乘用车减速器轴的多台阶细长内孔无损检测量具，包括：固定轴、环槽标记线和通止规，所述固定轴两侧壁外围均设置有斜面，所述固定轴一端固定有连接柱，所述连接柱上设置有铭牌，所述铭牌一侧连接有所述通止规，所述通止规上呈环形设置有所述环槽标记线，所述通止规两侧壁外围设置有斜坡。本实用新型通过设置的通止规、环槽标记线和固定轴，能够使检测量具快速深入到减速器轴的台阶内孔中，在无需剖开破坏台阶内孔的情况下即可完成对台阶内孔尺寸的检测工作，实现了减速器轴生产的在线检测，满足生产现场质量的管控要求。
