本实用新型公开了一种用于无损检测野外更换胶片的便携式暗箱,涉及无损检测领域,其技术方案要点是:包括暗箱,所述暗箱中穿设有调节杆,所述调节杆一端转动连接在暗箱底壁上,另一端伸出箱体外壁,所述调节杆螺纹套设有滑动块,所述滑动块一侧滑动连接有固定在暗箱中的竖直板,所述竖直板的长度方向平行于调节杆的长度方向,所述箱体底端的四个角开设有通孔,所述滑动块上设有分别穿出通孔的四个L型杆,各个所述L型杆一端分别设有穿过通孔的万向轮组件,方便暗箱移动,提高工作效率。
本发明公开了一种适用于高温管道探伤的无损检测装置,包括车筒,所述车筒内设有旋转电机、主动转轴、从动转轴、行进轴和冷凝管,所述主动转轴的输出轴与旋转电机的输出轴固定连接,所述从动转轴固定套接在行进轴上,所述从动转轴和主动转轴相互齿合,所述行进轴的两端贯穿车筒的左右侧壁,且固定连接有第一压缩气缸,所述第一伸缩杆的端部连接有行进轮,所述防护罩内的车筒外壁上设有微型制冷器,所述车筒的后端通过连接轴固定连接检测轮,本发明的有益效果为:能够实现高温管道的自动化无损检测,避免工作人员与高温管道直接接触,且带动微型自冷器,能够降低旋转电机工作温度,延迟使用寿命,能够适用于不同直径管道,实用性强。
本实用新型公开了一种用于桥梁无损超声波检测装置,包括底座,所述底座的顶部设置有滑轨,所述滑轨上设置有固定杆和活动杆,所述活动杆的数量不少于两个且设置于固定杆的两侧,两个所述活动杆的顶部固定安装有定位架,所述定位架上开设有滑槽,所述滑槽内活动安装有固定夹板,两侧所述定位架之间通过检测导轨相互连接,所述检测导轨上开设有凹槽,所述检测导轨通过凹槽滑动连接驱动机构,所述驱动机构上设置有超声波探头,本实用新型的有益效果:通过改变检测导轨的弧度,这样在测量时就可以保证检测导轨与桥面弧度一致,提高检测的精准性,同时也实现了对各种不同桥面的适应能力。

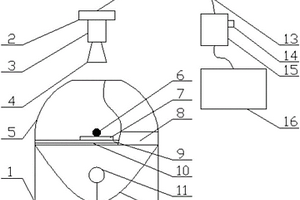

一种基于声光可调滤光器光谱成像的青梅糖度与酸度快速无损检测装置,包括光室、成像系统、图像处理与检测运算单元和显示单元;光室由上下两部分组成,光室上部由带观察孔的半球型反射罩、高度调节套筒组成;光室下部是不透光空间。光室上部设有载物台与被测对象;光室下部设有镜面反射面、光源;光室上下部之间设有透光材料。对于成像系统所在空间,成像系统包括高灵敏度相机及其镜头,在镜头与相机之间设有可进行波段扫描的滤光器件;高灵敏度相机的数据输出端连接图像处理与检测运算单元的数据输入端;图像处理与检测运算单元的显示信号输出端连接显示单元的显示信号输入端;图像处理与检测运算单元的数据信号输出端连接外部设备接口。本发明检验结果准确、客观,表达方式直观,从而为青梅的生产、贮藏、运输与销售环节中质量安全监管提供保障手段。
本实用新型公开了一种电感外观的无损检测装置,它包括摄像机(1),与摄像机(1)相连的工控机(2),与工控机(2)相连的补光光源(3),与工控机(2)相连的电感传送装置的驱动电机,与工控机(2)相连的用于分拣电感的电动挡板(5),电感传送装置的驱动电机与电感传送装置(4)相连,摄像机(1)固定在电感传送装置(4)的上方,补光光源(3)安装在摄像机(1)的两侧,电动挡板(5)安装在电感传送装置(4)的一侧。本实用新型提供的电感外观的无损检测装置,结构设计合理,操作方便,机械化,自动化程度高,可自主完成一系列重复性的电感检测、输送,分拣工作,可大大降低劳动强度,提高工作效率,降低生产成本。
本实用新型涉及检测设备技术领域,具体为一种木材超声无损检测发生设备,包括底板,所述底板的一侧固定连接有支撑架,所述支撑架远离底板的一侧固定连接有工作台,所述工作台的一侧开设有第一滑槽,所述第一滑槽的内壁转动连接有第一丝杠,所述第一丝杠的一端固定连接有第一电机,所述第一丝杠的另一端的外表面固定连接有第一联轴器。本实用新型的优点在于:通过所述工作台、第一滑槽、第一丝杠、第一电机、第一联轴器、第二丝杠、测试台和超声波检测器的配合设置,能够使两个所述超声波检测器往复运动,从而对位于所述超声波检测器下方的木材进行检测,不需要人工手持仪器来对木材进行检测,达到了减少检测时间和检测效率高的效果。
本实用新型公开一种应用于近红外无损检测的信号接收处理电路,其特征在于:包括光电二极管接收电路、信号放大电路、同步解调电路和二阶低通滤波电路,光电二极管接收电路接信号放大电路,信号放大电路接同步解调电路,同步解调电路接二阶低通滤波电路,二阶低通滤波电路接外部单片机;信号发射电路由正弦信号驱动发光波长为850nm的LED,光信号穿透样品时被高度衰减,信号接收处理电路对接收信号进行光电转换、放大、同步解调及滤波处理,输出一个电平信号,单片机采集并转变为样品成像灰度值,采集样品一个矩形区域内的数据做成像,图像显示样品测试区有无缺陷或异物等。本实用新型电路简单可靠,性价比高,可以实现对样品无损检测。
本发明公开了一种表面缺陷检测任务的正常样本无损生成方法,包括如下步骤:快速定位未标注NG样本的缺陷区域;使用目标检测算法检测NG样本中的缺陷;融合精筛的检测框;提取缺陷区域,将缺陷回归框的长和宽放大;搜索匹配正常样本区域,在缺陷以外的图像区域匹配与放大后的缺陷回归框同等大小的正常样本区域,并进行正常样本提取;替换有缺陷区域的前景,生成无损的正常样本。
本发明涉及一种热激励红外成像在线无损检测系统,用于检测各种金属与非金属材料的内部缺陷及结构。其系统包括红外热成像仪,热激励源,可见光摄像机,自动精密控制云台,控制系统及数据处理器。具有自动跟踪锁定被测物体的功能,特别适用于处于非静止状态物体的红外热波无损检测。
本发明公开了一种高精度钢管无损检测装置,包括超声探测器、环形夹持机构、环形移动机构、第一固定壳、第二固定壳,所第一固定壳设置在环形夹持机构顶部,所述第二固定壳设置在环形移动机构顶部,所述第一固定壳和第二固定壳之间通过连接杆相互连接,所述环形夹持机构包括固定环、固定外壳、弧形夹持板、弹簧、调节绳,所述固定外壳固定安装在固定环的内壁上,所述固定外壳内的侧壁上设有第一电机,所述第一电机的输出轴通过轴承与固定外壳的另一侧壁转动连接,所述弧形夹持板设置在固定环内,本发明的有益效果为:能够实现焊接管道的自动化无损检测,避免工作人员与焊接管道直接接触,且能够适用于不同直径的管道,实用性强。
本发明公开用于识别混凝土结构损伤类型的无损检测方法,针对声发射无损监测没有可靠规范的模型用于对数据进行分析,判定结构损伤类型的问题,参考声发射无损检测数据特征分析,提出CFSFTP方法的声发射数据分类模型;该模型能够结合结构声发射信号的多种特征参数,尽可能全面地保证对数据信息的提取和分类。还能将数据中异常信号进行识别,最后还能将数据簇分为中心和外环,有利于建立在线的结构健康监测。

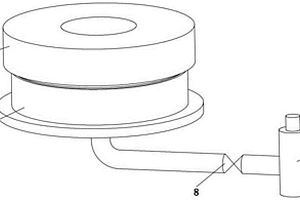

本发明公开了一种无损检测钡钨阴极基体均匀性的装置及方法,包括底座,所述底座的内部由上至下依次安装有上压板、真空橡皮和下压板,所述真空橡皮的中心处嵌入有钡钨阴极基体,所述上压板的上端可拆卸连接有上盖,所述上压板的中心处内注有无水乙醇,所述底座通过放气阀连接有钢瓶氮气,本发明解决传统钨基体检测方法缺陷,用逸出的气泡表征孔的位置分布情况,从而实现钡钨阴极基体均匀性的无损检测,与压汞法相辅相成。
本发明涉及一种用于热波无损检测的激光异步扫描热波成像方法,采用高功率激光束,经光束偏转装置对样品的表面进行快速扫描,实现脉冲热激励。激光束的帧扫描速度异步于热像仪的帧扫描速率,热像仪采集一系列热波图像,每帧图像中各像素的热波信号与热激励之间具有不同的延迟,经过延迟量修正和数值处理的热波图像,可以用于对样品的内部缺陷进行分析。

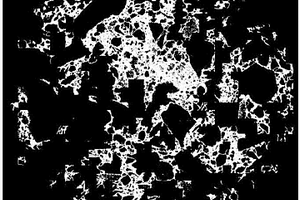

本发明公开一种高铁路基填料中细粒土团簇危害性的无损检测方法,包括如下步骤:(1)获取路基填料测试样品;(2)利用X射线计算机断层扫描获取测试样品的三维空间结构图像;(3)对步骤(2)获取的图像进行处理,通过图像阈值分割提取路基填料中细粒土图像,然后利用团簇算法计算细粒土的团簇率,通过团簇率的大小评定细粒土对填料土的危害程度。该检测方法能够准确无损地研究细颗粒在填料中的作用方式,并对其内部细颗粒分布进行计算,通过团簇的算法计算其团簇发生的程度,揭示了细颗粒在填料土中的堆积方式和这种分布规律对填料土冻胀敏感性造成的影响,为指导高铁填料土的耐久性提出新的方法。
本实用新型涉及一种太阳能热激励热波成像无损检测系统,用于解决户外在线热波无损检测热激励功率不足的问题。系统包括红外热成像仪,太阳能聚焦系统,数据采集与控制系统,具有自动跟踪太阳移动的功能,特别适用于对户外大型物体内部缺陷及结构进行热波无损检测。

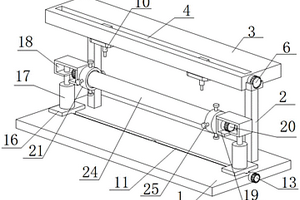

本实用新型公开了一种全方位焊缝无损探伤检测机构,包括底板和第一竖板,所述底板的上方固接有第一竖板,所述第一竖板的右侧中间安装有固定装置。该全方位焊缝无损探伤检测机构,通过第一齿轮、第二竖板、齿轮板、夹板和工件等结构之间的相互配合,可以通过第一把手带动第二齿轮转动,第二齿轮通过第一齿轮等带动工件进行转动,再配合探伤仪和探测头便可以对工件进行探伤,从而提高了对工件的检测效果,通过支板、探伤仪、挡板、竖杆、横板、气缸和凹形板等结构之间的相互配合,可以通过气缸带动竖杆进行伸长运动,使竖杆带动挡板向下移动,挡板配合支板便可以将探伤仪固定,从而便提高了探伤仪的稳定性。

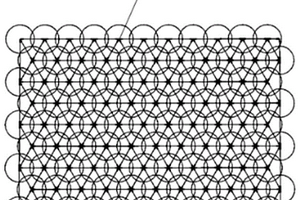

本发明涉及混凝土裂缝检测技术领域,尤其涉及基于气体渗透网格的混凝土裂缝特征无损检测装置及方法,该装置由预埋在混凝土内的若干传感器依次连接形成单层多行多列的二维网格形状;传感器进一步包括:球形微孔隙主体、主体连接件和导气管。检测方法是通过导气管向传感器注入气体,单个传感器测量范围为球形气体渗透区域;当所有传感器测量完毕,被测区域先后被气体全部渗透;分析测得显著气压降的各个传感器及其周边所有相邻传感器的气压降情况,获得被测区域的混凝土裂缝位置、形态及分布情况。本发明实现对混凝土主梁内部、表观裂缝特征的长期、无损、跟踪检测,精度高,对产生表观裂缝的位置进行预测,达到混凝土桥梁预防性养护目的。
本发明公开了一种激光焊接接头专用的复合无损检测装置,包括X射线源、平板探测器;所述的X射线源位于焊缝工件的焊缝区域上方,平板探测器位于焊缝区域下方;所述的焊缝区域上方还设置有超声相控阵探头;本发明还公开了其检测方法,该方法通过X射线检测以及超声相控阵检测的复合检测方法来检测一个焊接构件的同一部位,用这两种检测方法的两种数据分析同一个位置,互相佐证,解决了现有技术中存在的无法定位缺陷在焊缝三维空间中的具体位置、检测成像效果差等问题。且定位精度更高,准确性更好,检测速度快,能够满足激光焊接缺陷在三维空间内的定位及定量检测。
本实用新型涉及探伤装置技术领域,且公开了一种基于声纹检测技术的无损探伤装置,包括探伤仪、设置于探伤仪底部的探伤导线、两个对称设置的定位组件以及探伤组件,探伤组件包括两个对称设置的弧形板,两个弧形板之间通过第一弹簧固定连接,探伤导线远离探伤仪的一端穿进弧形板内,探伤仪的表面上端转动设有转杆,转杆的杆壁固定缠绕有拉绳,拉绳的另一端与弧形板固定连接,转杆的杆壁固定套设有挡板,挡板的内部开设有多个插孔,插孔和探伤仪之间设有卷绕限位机构。本实用新型能够在固定位置对较长杆状物进行全面的无损探伤检测。
本实用新型提供一种手持式自动对焦激光超声无损检测系统,具体涉及激光超声无损检领域,激励光导入至光纤准直器中,光纤准直器对光束发散角进行修正得到一束平行光,再通过分束镜将平行光分为两束;平行光可经过凹透镜与第一凸透镜组成的扩束镜对光斑进行扩束,再通过电控马达控制的第二凸透镜,通过出光窗口在待检测的工件上聚焦形成点光斑,点光斑被散射后依次经过第二凸透镜、第一凸透镜、凹透镜再被分束镜反射经过套筒透镜,并被安装在套筒透镜上的高速CCD相机捕捉成像;坐标跟踪摄像头可将更新的聚焦光斑位置传送至控制与信号处理模块;最终通过高性能电脑将捕获的数据重构获得测试结果。本实用新型可提高检测效率,检测更加人性化。
本实用新型公开了一种销轴固定锻件内孔无损检测快速定位装置,包括直杆、把手、套管、摄像头、第一椎体、第二椎体和摄像头支架,直杆穿过套管并与套管螺纹连接,直杆的一端设置有把手,第一椎体的中部设置有第一通孔,第二椎体的中部设置有第二通孔,套管的一端穿过第一通孔并利用螺母固定,套管的另一端穿过第二通孔并利用销轴固定,套管上设置有摄像头移动槽,摄像头支架的一端通过摄像头移动槽连接直杆,摄像头支架的另一端设置有摄像头。本实用新型销轴固定锻件内孔无损检测快速定位装置结构简单,利用销轴对套管的一端进行固定,并利用螺母对套管的另一端进行微调,易于操作,可以大大降低检验人员劳动强度,减少检验时间,缩短生产周期。适合批量生产要求,提高了检验效率,并通过生产实践的验证,实施效果较好。

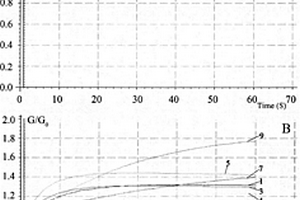

本发明公开了一种气体传感器快速无损检测硫磺熏蒸中药材的方法,属于中药材及饮片质量真伪优劣的无损检测领域。气体传感器中7号和9号传感器为主要对硫化物和有机硫化物响应的传感器,硫磺熏蒸药材对传感器7号和9号的响应程度较非硫磺熏蒸药材强烈,采用主成分分析法和线性判别分析法对传感器响应信号的矩阵进行化学计量法分析,以此作为鉴别依据。本方法可以快速、无损检测当归是否经过硫磺熏蒸,可有效避免中药性状鉴别中气味判断的主观性,并且具有样品预处理过程简单,分析时间短,速度快,灵敏度高等优点。
本发明公开了一种复合材料横担缺陷的无损检测方法,包括:S1:建立已知不同缺陷类型、不同缺陷尺寸横担样品的太赫兹成像缺陷地图库与样品的力学、电气性能数据库之间的点对点数据关系;S2:利用太赫兹成像系统对复合材料横担测试品进行扫描成像,得到测试品的缺陷地图,根据步骤S1建立的点对点数据关系,得到对应缺陷地图测试品的力学性能和电气性能;S3:将步骤S2得到的测试品的力学性能和电气性能,对比于复合材料横担的材料性能标准,判断测试品的性能是否达标。基于太赫兹技术的检测方法,不会对横担造成破坏,可在线检测,检测精度高,可探测到孔径小于1mm的缺陷点。

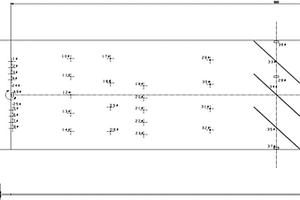

本发明公开一种在线超声波无损检测用对比试板,对比试板沿长度方向分布有多列人工伤缺陷,所述人工伤缺陷不穿透钢板纵剖面,所述人工伤缺陷包括平底孔和平底槽,所述平底孔分为微型平底孔、小型平底孔、中型平底孔、大型平底孔和特大型平底孔,所述平底槽分为线形槽和矩形槽。与现有试板相比较,本发明增加直径为13mm、18mm的检测灵敏度,同时增加了检测钢板上下表面盲区的功能,在钢板全自动化检测情况下,利用此发明可以验证超声仪器与探头组合性能和验收标准,以保证在线超声波无损检测过程中性能能够满足生产要求。

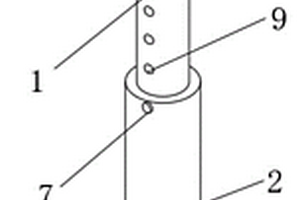

本实用新型公开了一种用于钢筋混凝土结构无损检测的装置,包括套筒,所述套筒上端中部活动插接有套杆,所述套杆外表面下部开有若干通孔,所述套筒外表面上部螺纹安装有紧固旋钮,且紧固旋钮与若干通孔匹配,所述套筒下端固定连接有外壳,所述外壳中部固定安装有开关按钮,所述套杆上端固定安装有收纳箱,所述收纳箱上端左侧和上端右侧均固定安装有抵接座,所述收纳箱上端中部开有开口,所述收纳箱内部固定安装有检测机构,两个所述抵接座之间共同设置有辅助件,所述抵接座均呈U型结构。本实用新型所述的一种用于钢筋混凝土结构无损检测的装置,避免检测设备长期暴露在外,避免检测设备损坏,保证其使用寿命,使得该检测装置的适用范围增大。

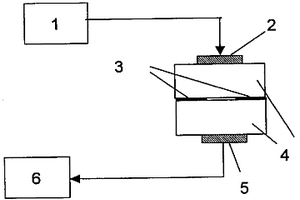

本发明公开了一种用接触声非线性定量无损检测粘接界面粘接力的方法,它是通过基频信号发生系统(1)激励基频纵波换能器(或聚焦换能器)(2)产生纵声波在复合材料(4)中传播,到粘接层(3)时会产生接触声非线性,透过粘接层(3)的声波被二次谐频纵波换能器(5)接收后转换成电信号在数字示波器(6)上显示并通过FFT获得基频和二次谐频成分,由换能器(5)定标曲线转换成声振幅,粘接层中的裂缝宽度由正好有声波透射时的输入声振幅决定,输入声振幅由激光干涉仪测量或由换能器(2)定标曲线给定,把输入声振幅和裂缝宽度代入公式(1)或(3),找到与测量值相等的一个所对应的γ,并由公式(2)求出粘接力T0。该方法灵敏度高、定量值可信,无需破坏粘接层。
本发明公开了一种用于木结构榫卯节点尺寸及内部缺陷的无损检测方法,该方法通过阻力仪的探针钻入节点内部时阻力值的变化,根据不同阻力值曲线图,进行榫卯节点尺寸的测定以及内部缺陷的判别。当阻力值曲线存在明显的局部断裂式的下降,表示探针经过处存在间隙或者缺陷;当阻力值曲线发生阻力值的变化且比较连续,表示探针连续穿过不同的木材或者同一木材不同的纹理方向。本发明方法可以通过微钻阻力无损检测的方法,测量出榫卯节点内部榫头卯口的尺寸,同时也可以判断榫卯内部是否存在拔榫、间隙、腐朽等缺陷,解决了木结构榫卯节点难以检测的难题。

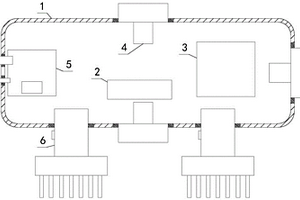

本发明公开了一种水下混凝土质量无损检测机器人及使用方法,涉及水利工程技术领域。包括壳体,所述壳体内依次安装有集成工控主板、电源模块、动力模块及观测模块,所述壳体底部安装有清洁模块,所述动力模块、观测模块及清洁模块均与集成工控主板电性连接,所述电源模块为集成工控主板、动力模块、观测模块及清洁模块供电,所述动力模块包括水下垂直推进器和水下水平推进器。该水下混凝土质量无损检测机器人及使用方法,结合目前先进的图像处理技术,可以精确地对水下混凝土表面的裂缝、缺陷等为位置、形状、尺寸等进行分析,便于后期修补工作的进行,显著提高水下建筑物水下混凝土结构的安全预警能力。
