江苏南京有色金属无损检测技术理论与应用

GaNHEMT器件的高频无损逐周期电流检测电路 931

 0

本发明公开一种GaNHEMT器件的高频无损逐周期电流检测电路，涉及氮化镓基第三代宽禁带半导体领域，包括GaN HEMT器件器件电路、电流源电路、动态导通电阻提取电路和运放差分电路，可通过探测器件漏极电压推算得到，通过器件漏源极的高频电流，省去了电流探测器，避免了电流探测器带来的损耗，减小了电路环路面积。该方法还能有效地将GaN HEMT器件的自热效应及其独有的俘获效应解嵌，从而获得高精度的电流探测结果，能够广泛地运用于高频功率电子线路中。

碳纤维复合材料芯棒的在线无损检测装置及其应用 879

 0

本发明公开了一种碳纤维复合材料芯棒的在线无损检测装置，包括绝缘轨道式夹具、超声工作台、测距仪；所述的绝缘轨道式夹具为底面开口的中空盒体，所述盒体内设有若干用于夹持碳纤维复合材料芯棒的轮轨，所述超声工作台设置于盒体底面的上方，所述测距仪设置于盒体的侧面，所述的超声工作台包括可伸缩超声探头、耦合剂盒、波速计算模块、发信模块。本发明还公开了上述装置的应用。本发明利用超声波在铝绞线上的传播在线检测所测区段内是否存在芯棒断裂情况，成本更低且简单高效，可广泛应用在碳纤维材料芯棒的检测领域。

管道无损检测用磁轭探伤仪 786

 0

本实用新型涉及一种管道无损检测用磁轭探伤仪，包括本体，所述本体下端沿垂直于本体长度方向设置的两个探脚，两个所述探脚下端沿探脚的长度方向开设有放置槽，所述放置槽内沿放置槽长度方向滑移连接有架杆，所述架杆下端连接有万向接头，所述万向接头远离架杆一端连接有承接板，所述承接板四周转动连接有若干压板，所述压板的转动平面沿垂直于承接板的下表面设置，所述压板远离承接板一端转动连接有电磁压杆，所述电磁压杆的转动平面沿垂直于承接板下表面设置。其具有可以对不同外形的工件表面进行抵接安装的效果，进而可以减小检测的误差。

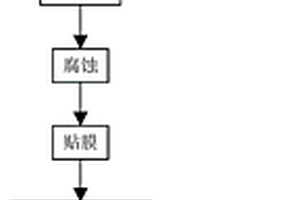

钢质弹簧表面全脱碳无损检测方法 756

 0

本发明涉及钢质弹簧表面全脱碳无损检测方法，步骤如下：选择弹簧的取样位置；对取样位置被检测表面进行预处理；对被检测表面进行抛光，使其露出基本金属面；使用对金属表面无腐蚀且不与金属发生化学反应的溶剂清洗露出的基本金属表面；腐蚀基本金属表面；基本金属表面复膜；检测观察，使用参照图谱评估全脱碳情况。本发明在不破坏弹簧结构、不影响弹簧后续使用的条件下，通过对弹簧表面金相的复制及观察，了解其表面全脱碳情况，高效管控弹簧质量，指导弹簧热加工过程改善。

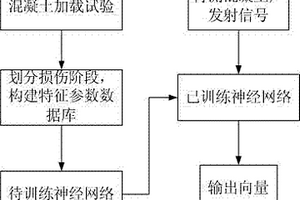

基于声发射和神经网络的混凝土无损检测方法 974

 0

本发明提出了一种基于声发射和神经网络的混凝土无损检测方法，该方法首先建立神经网络模型，并在标准工况下采集混凝土损伤声发射信号；然后将采集到的声发射信号根据加载曲线划分成3个损伤阶段，混凝土的3个损伤阶段分别是：轻度损伤、中度损伤和严重损伤，将已经划分好的3类损伤信号作为标准工况数据输入到神经网络学习模块进行训练，得到混凝土损伤程度神经网络识别系统；最后将在对应的加载工况之下采集的混凝土声发射信号输入到神经网络识别系统中，即可实现对混凝土的损伤程度的判断。本发明化繁为简地实现了对混凝土损伤程度的在线无损监测，提高了对混凝土结构构件安全与否的预警和综合判断能力。

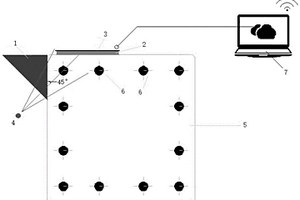

预制混凝土柱子套筒节点施工质量现场无损检测方法及装置 968

 0

本发明涉及预制混凝土检测技术领域，特别是一种预制混凝土柱子套筒节点施工质量现场无损检测方法，包括以下步骤，步骤S101：设置X射线系统；步骤S102：X射线穿透套筒能量平衡；步骤S103：数据处理系统分析，数据处理系统根据平板探测器的感光材料获得的X射线穿透图像，根据X射线穿透图像的形状和黑度情定构件有无缺陷及缺陷的形状、大小和位置。采用上述方法后，本发明的有益效果是：（1）X射线直接转换，直接创建有数字格式的图像，利用成像探测器作为X射线检测器，成像环节少，工作效率高；（2）不会产生因为扫描而引起的图像模糊，具有较好的图像分辨率和对比度，成像质量高；（3）对发出的射线进行吸收保护，减少环境影响。

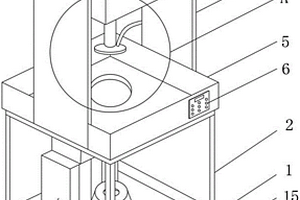

管道的无损检测装置 821

 0

本实用新型公开了一种管道的无损检测装置，包括底座，所述底座的顶端连接有支架，且底座的顶部安装有密封套，所述密封套的一侧安装有气泵，所述支架的顶部安装有工作台，所述支撑架的底部安装有液压器，所述液压器的底端连接有液压杆，所述液压杆的底端安装有密封盖，所述工作台的顶部表面中部安装有卡盘，所述密封盖和气泵之间连接有气管，所述气管的顶部连接有压力表，且气管的内部嵌入有电磁阀，所述底座的底部安装有万向轮，本实用新型解决了在金属管道密封检测中，金属管道不便于根据其孔径而进行固定，不便于根据金属管道的长度进行密封，检测过程费时费力，影响检测效率的问题。

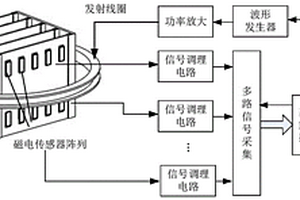

埋入结构内部金属体参数的高分辨率无损检测装置 588

 0

本发明公开了一种埋入结构内部金属体参数的高分辨率无损检测装置，包括：信号发生模块、功率放大模块、发射线圈、磁电传感器阵列、信号调理模块、多通道数据采集模块、FPGA处理与控制模块以及上位机，发射线圈用于产生激励磁场；磁电传感器阵列用于接收二次感应磁场信号；信号调理模块用于处理磁电传感器阵列输出的信号；多通道数据采集模块用于采集调理后的信号，经过A/D转换将模拟信号转换为数字信号；FPGA处理与控制模块用于控制发射波形产生、A/D采集和信号检测；上位机使用算法对采集数据进行反演计算，并实时显示检测结果。本发明使用磁电传感器实现了对二次磁场信号的直接测量，可以获得更高的信噪比，提升探测精度。

利用气味指纹图谱对稻谷中玉米象进行无损检测的方法 768

 0

本发明公开了一种利用气味指纹图谱对稻谷中玉米象进行无损检测的方法，该方法包括以下步骤：(1)称取一定量经过去杂处理的稻谷，置于放有玉米象的顶空样品瓶中，室温(25±2℃)条件下平衡24h。(2)采用顶空自动进样方式，进行GC‑IMS指纹图谱采集。(3)结合LAV(laboratory analytical viewer)以及GC×IMS Library Search分析软件进行数据统计与特征提取。处理后的数据采用伪彩色处理后进行可视化，并结合内置IMS数据库对目标峰进行定性分析。本发明利用GC‑IMS对稻谷中的挥发性物质进行检测和定性。研究结果表明，可以通过GC‑IMS技术，快速分析识别有玉米象的稻谷和没有玉米象的稻谷。

脐橙无损检测的传送与剔除装置 878

 0

一种脐橙无损检测的传送与剔除装置，包括平板形状的底座和叉状托盘；在底座上连接有传送架；在传送架的正面有两个承载台，在两个承载台之间连接有检测台；传送架上开有贯穿传送架前后两面的轨道，所述叉状托盘的连接杆穿在轨道内；所述承载台的表面设有倾斜的条状凹槽；所述检测台是圆筒形状；所述传送架的顶部连接有下料口。在底座背面连接有滚珠丝杠，叉状托盘的连接杆连接在滚珠丝杠的螺母上；竖直连接在底座上有两根转轴，两转轴上套有第一和第二皮带；第一皮带上连接有套筒，套筒套在滚珠丝杠的螺杆上，且在螺母升降的路径外；所述第二皮带是带齿皮带，在底板上还连接有减速电机，减速电机的输出轴上连接有与带齿皮带对应的齿轮。

扫描式冲击回波法砼结构钢筋无损检测设备 806

 0

本实用新型公开了一种扫描式冲击回波法砼结构钢筋无损检测设备，包括钢筋混凝土主体、混凝土垫块、冲击钢球、振动发生器、位移传感器、傅里叶变换仪、频谱显示仪；所述混凝土垫块支撑在钢筋混凝土主体下方；所述振动发生器带动冲击钢球进行竖直方向振动，所述位移传感器检测混凝土表面垂直方向的位移信号，所述傅里叶变换仪接受位移信号并转换为频域信号在所述频谱显示仪上显示。本实用新型在混凝土结构内部缺陷的定位检测方面有着较高的精度,且该检测方法不受混凝土内部金属材料的影响；由于冲击回波法检测媒介所使用的的是低频应力波，波长较大、穿透能力比较强，受混凝土结构内部钢筋影响较小。

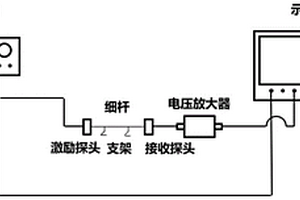

细杆杨氏模量及泊松比的无损检测装置及方法 1003

 0

本发明涉及一种细杆杨氏模量及泊松比的无损检测装置及方法，基于阿基米德原理测量细杆的密度，利用信号发生器、激励探头、接收探头、电压放大器、细杆支架及示波器搭建检测装置；分别选用低频和高频，在细杆中发射猝发20周期的汉宁窗正弦波，提取低频激励下接收波的第一个波包，对应纵向导波速度，接着提取高频激励下接收波的第二个波包，对应弯曲导波速度；根据低频纵向导波和高频弯曲导波来近似杆波和横波，可以反求细杆的杨氏模量及泊松比；是一种对均匀各向同性线弹性材料毫米级直径细杆的杨氏模量及泊松比的测量方法。

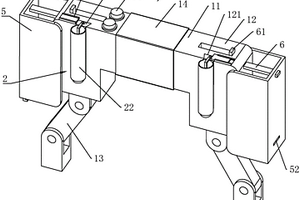

压力容器无损检测用磁轭探伤仪 612

 0

本实用新型涉及磁轭探伤仪的技术领域，尤其是涉及一种压力容器无损检测用磁轭探伤仪，其包括U形壳体，所述U形壳体包括握把段和分别连接在握把段两端的探头接合段，所述探头接合段远离握把段的端部设置有电磁轭探头，所述探头接合段的侧壁沿电磁轭探头探测方向开设有安装槽，所述探头接合段通过安装槽卡接有磁粉液喷涂机构，所述磁粉液喷涂机构的喷涂端平行于所述电磁轭探头探测方向，所述探头接合段的侧壁设置有用于罩设所述电磁轭探头的罩壳。本实用新型具有喷涂磁粉液和磁粉探伤一体化，避免操作人员来回更换喷涂磁粉液设备和磁粉探伤设备，提高磁粉探伤检测的效率的效果。

压力容器无损检测无人机 1028

 0

本实用新型涉及压力容器检测技术领域，尤其为一种压力容器无损检测无人机，包括检测无人机，所述检测无人机底部的两侧均设置有减震结构，所述减震结构的底部设置有起落架。本实用新型通过利用具备弹性伸缩结构的减震结构与起落架相互配合，取代了传统起落架与检测无人机之间直接固定连接的结构，利用减震结构内部的弹性元件，将降落时产生的动能转化为弹性势能，并且动能在做功的过程中损耗，最终检测无人机能够平稳落地，在实际使用过程中，能够极大的减少起落架与地面之间产生的冲击力，进而起到了优良的减震作用，避免冲击力对摄像结构和内部电子元件造成损坏，方便了使用者使用，延长了检测无人机的使用寿命。

基于近红外光谱银杏叶黄酮含量无损检测的图像获取装置 666

 0

一种基于近红外光谱银杏叶黄酮含量无损检测的图像获取装置，其结构为：载物平台连接于暗箱底部，且载物平台的载物面在暗箱内；近红外光谱相机的镜头在暗箱的顶部，且镜头朝向载物面；在镜头与载物面之间连接有穹顶形状的漫反射装置，漫反射装置的顶部中心位置设有开孔；在漫反射装置的底部边上设有光源；载物平台是由三层部分叠加构成：最上层部分是由刚性板材构成；在刚性板材的中央设有开孔区域；中间层部分为至少两层叠加的网状吸光材料层；网状吸光材料层连接在开孔区域的底面；最下层部分包括密闭罩体和吸气泵；密闭罩体的排气孔连接吸气泵的吸气口；密闭罩体与刚性板材的底面连接。本图像获取装置为银杏叶检测提供可靠的图像。

基于工业内窥镜的无损检测方法及系统 633

 0

本发明公开了一种基于工业内窥镜的无损检测方法及系统，该方法包括步骤一、获取设备检测图像，对所述图像进行预处理，获取设备检测图像样本；步骤二、对图像样本的信息标注，提取缺陷特征，构建深度学习模型，并使用训练样本进行训练，得到缺陷识别模型；步骤三、利用工业内窥镜检测获取待检测设备内部图像，并输入到设备缺陷识别模型中，对缺陷识别分析，并对缺陷部位进行标注，识别出缺陷时进行自动声光报警。本发明中采用该方法可代替检验员肉眼浏览图片来完成缺陷识别，解决人工判别缺陷对微小缺陷和色差不明显缺陷不敏感、易漏检微弱缺陷、长时间检测视觉疲劳、劳动强度大、缺陷检测效率较低、对人员主观经验要求高等问题，提高工业管道内窥镜的检测精度和效率。

钢结构无损检测系统 892

 0

本实用新型涉及钢结构检测技术领域，具体为一种钢结构无损检测系统，包括十字钢板，所述十字钢板的夹角处设置有第一焊缝和第二焊缝，所述十字钢板的上方滚动连接有滚轮，所述滚轮远离十字钢板的一侧固定连接有支撑板，所述支撑板远离滚轮的一侧固定连接有连接板，所述连接板远离支撑板的一端固定连接有顶板。本实用新型的优点在于：通过支撑板、第一滑杆、第一滑轮、第一丝杠、第二滑杆、第二滑轮和第二丝杠的配合设置，在移动装置时更加的稳定，通过支撑板、滚轮、第一超声波探伤仪、第二超声波探伤仪、推拉把手、第一滑轮、第一探头、第二滑轮和第二探头的配合设置，检测时不需要来回的移动弯腰，减轻了检测人员的工作强度。

钢结构焊缝无损检测装置 790

 0

本申请涉及一种钢结构焊缝无损检测装置，其包括基座、基环、支撑圆板、检测仪、夹持组件和驱动组件，基环设置在基座上，支撑圆板转动设置在基座上，支撑圆板位于基环内且两者的轴线一致，检测仪设置在基环上，夹持组件设置在支撑圆板上并用于夹持固定钢结构本体，驱动组件设置在基环上并用于驱动支撑圆板转动。本申请具有方便对钢结构多个位置进行检测的效果。

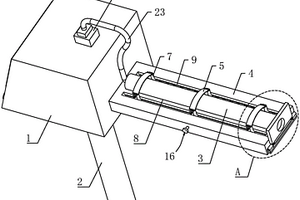

用于无损探伤检测的射线报警仪 600

 0

本实用新型公开了一种用于无损探伤检测的射线报警仪，应用在射线检测的领域，解决了现有技术中的射线报警仪不方便更换、维护探测器，影响检测精度的技术问题，该射线报警仪包括设置在主机盒侧壁上的承托座、位于承托座上的若干压紧箍、设置在压紧箍下表面两侧的插块、与插块凹凸配合的调节块，承托座的上表面设有用于容纳探测器的安装槽，承托座的上表面且位于安装槽两侧均设有供调节块滑移的调节槽，调节块的上表面设有供插块插入的插槽，插槽内设有用于固定插块的弹性卡接件，承托座的侧壁设有用于固定调节块的定位件；该射线报警仪方便人员拆装、更换探测器，以便对探测器检修、维护，避免影响检测结果的准确性。

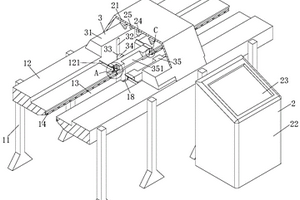

AOI自动光学无损检测设备 631

 0

本发明属于检测设备技术领域，具体的说是一种AOI自动光学无损检测设备，包括传送单元、检测单元和翻面单元，所述传送单元包括支撑架、固定台、中间槽、一号传送槽、二号传送槽、一号传送带和二号传送带，所述支撑架均匀安装在固定台底部；本发明通过在电路板的生产线上安装检测设备，并在检测设备的固定台上设置检测单元和翻面单元，通过控制中心启动翻面单元，使得进给机体带动翻面块脱离生产线，并使得电机带动翻面块转动，使得保护壳体上的检测摄像头能够对不同角度的电路板进行检测，电路板上的缺陷能够及时找出并排除，保证了电路板生产的质量；且检测结束后电路板能够迅速进入下一工位，极大提高了电路板的检测效率。

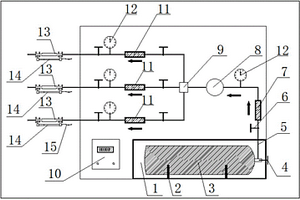

便携式混凝土气体渗透系数现场无损检测装置 1064

 0

本实用新型涉及一种便携式混凝土气体渗透系数现场无损检测装置，主要由预埋传感器组和便携式检测箱两部分组成，其中预埋传感器包括气体渗透传感器和电阻式温度传感器，便携式检测箱包括可拆卸式收纳槽、小型氩气罐、高压缓冲罐、转换接头和低压缓冲罐；利用小型氩气罐将氩气分别输入到混凝土结构内埋设的气体渗透传感器中，根据传感器实测气压降，比对数值模拟的理论气压降规律，获得传感器埋设位置的混凝土有效气体渗透系数；利用检测箱中的温度采集仪，采集检测时刻电阻式温度传感器埋设位置处的混凝土温度；可实现气体渗透系数和温度多参数同时检测，评估埋设传感器位置处的混凝土结构密实性能。

油菜水分胁迫的无损检测方法 1031

 0

本发明涉及一种作物水分胁迫的无损检测方法，特指利用多特征信息进行油菜含水率检测的方法。本发明利用光谱仪、多光谱成像仪和热成像仪获取油菜冠层的多特征信息，利用温湿度、光照传感器获取油菜生长的环境信息；通过对油菜水分的光谱、图像和冠层温度分布特征进行分类提取，得到油菜含水率的光谱特征波长，多光谱图像均值、归一化比值和分量均值特征以及水分胁迫指数特征；对特征变量进行误差修正和主成分分析，得到最优多特征空间；利用BP神经网络建立油菜含水率的多特征检测模型，模型预测值与实测值的平均绝对误差为3.33%，相关系数R为0.93。该方法相对于光谱、图像和冠层温度等单一检测方法相比，精度有显著提高，且对环境的适应性明显增强。

适用于不同管径的内置式管道无损检测装置 899

 0

本发明提供了一种适用于不同管径的内置式管道无损检测装置，配合安装在管道中，包括行进主体，行进主体后端中部开设有仪器放置槽，仪器放置槽中安装有管道检测仪，行进主体前后两段的侧面外分别设有驱动组件和从动组件，驱动组件包括沿圆周方向均匀分布在行进主体前段侧面外的驱动件，从动组件包括沿圆周方向均匀分布在行进主体前段侧面外的从动件。本发明的有益效果在于：不仅可适用于不同内径的管道检测，而且可全程自动行进，在管道弯曲的地方也可畅通无阻，操作方便快捷。

用于金属无损检测的传感装置 1031

 0

本实用新型涉及传感装置技术领域，且公开了用于金属无损检测的传感装置，包括内壳，所述内壳的一端为开口设置，所述内壳内固定连接在控制器，所述控制器位于内壳远离开口端的一侧，所述控制器电性连接有接头，所述内壳内通过安装机构安装有换能器，所述安装机构包括安装板、安装块、反射罩和吸音棉，所述安装板固定连接在内壳内，所述安装块固定连接在安装板远离控制器的一侧，所述反射罩固定连接在安装块上，所述反射罩的另一端固定连接在内壳上，所述反射罩为漏斗型设置，所述吸音棉设置在反射罩和安装板之间。本实用新型可以吸收和反射声波，防止声波造成壳体震动，提高设备稳定性，增加设备使用寿命，提高了检测准确度。

鲜肉新鲜度K值的THz光谱快速无损检测方法 1003

 0

一种鲜肉新鲜度K值的THz光谱快速无损检测方法，包括步骤：一)肉品采集和处理：将鲜肉均匀切割成肉片后冷藏；取样切割时，避开肉的脂肪和结缔组织；二)测定肉品的THz光谱数据：采用THz衰减全反射ATR检测模式快速检测样品；光谱采集时，保持环境的温、湿度稳定；三)采用THz光谱数据与鲜肉K值之间的关系预测模型快速检测鲜肉的新鲜度K值：所述关系模型是主成分回归PCR预测模型、或者是反向传播神经网络回归BPANN预测模型。将步骤二)得到的THz光谱数据代入关系预测模型，则快速计算出未知样本的K值。本发明的样品前处理的方法，只需要切割样本以形成肉片放入仪器中测量，比现有的方法简单且快速了许多。

用于管道外壁的环绕式无损渗透检测装置 740

 0

本发明提供一种用于管道外壁的环绕式无损渗透检测装置，该检测装置由若干环绕式检测块通过连接件呈螺旋形连接组成；连接件包括刚性夹以及弧度调节件。本发明提供了一种能够用于管道外壁，集渗透液的涂覆、去除显像剂涂覆功能为一体的检测装置，可通过旋转进行推进，使用便捷；设计有创新性的连接件，使得每相邻两个环绕式检测块所形成的的弧度可调节，同时还能紧贴于待检测管道的表面；结构新颖、生产制造便捷、具有良好的市场前景。

基于超声波的路面病害无损检测装置 638

 0

本实用新型涉及建筑工程检测设施技术领域，尤其为基于超声波的路面病害无损检测装置，所述超声波仪的表面固定连接有显示屏，所述超声波仪的表面固定连接有控制面板，所述超声波仪的表面活动连接有活动手柄，所述超声波仪的表面固定连接有天线；所述超声波仪的内部设置有内置计算机，而内置计算机包括实时组合单元与数字处理单元。本实用新型通过某排横波换能器发射信号，其他排的横波换能器从不同的角度独立接收反射信号，直到所有横波换能器都完成发射与接收，通过数字聚焦由点成面，最终形成检测结构的横断面，相较于传统的超声波检测设备，由于配有干点接触的横波换能器，从而达到了不需要使用液体耦合就可以进行检测，有效提高了工作效率。

无损检测钢筋锈蚀的装置 708

 0

本实用新型公开了一种无损检测钢筋锈蚀的装置，包括底端开口的筒体，填充于该筒体内的导电砂浆及设于导电砂浆内的若干检测钢筋，所述筒体的内壁涂覆有环氧树脂层，筒体的底端开口处设有防氯离子渗透膜，所述各个检测钢筋的顶端连接有导线，该导线通过设于筒体顶端的开孔穿出。本实用新型的装置无需破损混凝土的保护层就能够快速、高灵敏地测试出被检测钢筋的腐蚀情况，准确地了解钢筋混凝土内部钢筋的锈蚀情况，且能够连续跟踪反馈，具有实时性；同时该装置简单，携带安装便捷，成本低。

搭载于无人机的管道无损检测装置 697

 0

本发明公开了一种搭载于无人机的管道无损检测装置，其特征在于：包括无人机外壳和超声探测器，所述无人机外壳底部开设有超声安装槽，所述超声探测器安装在超声安装槽内，所述无人机外壳两侧固定连接有上支架，所述上支架上设有升降机构，所述上支架的底部设有下支架，所述无人机外壳顶部设有散热板，所述散热板和无人机外壳之间设有第一导热硅胶，所述无人机外壳内腔底部设有冷却罩，所述冷却罩的外壁上设有微型冷凝器，所述冷却罩内设有盘绕在冷却罩内壁的第一冷却管道，本发明的有益效果为：能够将超声探测器搭载于无人机上，增大探测范围，同时散热效果好，且无人机检修方便。

气泡混合轻质土路堤无损检测方法 677

 0

本发明涉及一种气泡混合轻质土路堤无损检测方法，为路堤检测领域。包括以下几个步骤：(1)检测点布置；(2)超声波信号采集；(3)现场数据修正；(4)声参量反分析；(5)路堤质量判定。本发明为气泡混合轻质土路堤质量检测提供了一种简单实用的方法，对其他种类路堤工程的质量检测同样有很强的借鉴作用。
