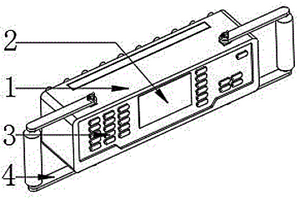

本实用新型涉及建筑工程检测设施技术领域,尤其为基于超声波的路面病害无损检测装置,所述超声波仪的表面固定连接有显示屏,所述超声波仪的表面固定连接有控制面板,所述超声波仪的表面活动连接有活动手柄,所述超声波仪的表面固定连接有天线;所述超声波仪的内部设置有内置计算机,而内置计算机包括实时组合单元与数字处理单元。本实用新型通过某排横波换能器发射信号,其他排的横波换能器从不同的角度独立接收反射信号,直到所有横波换能器都完成发射与接收,通过数字聚焦由点成面,最终形成检测结构的横断面,相较于传统的超声波检测设备,由于配有干点接触的横波换能器,从而达到了不需要使用液体耦合就可以进行检测,有效提高了工作效率。

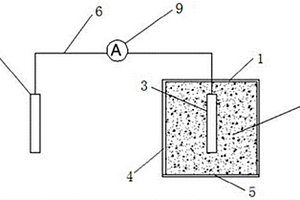

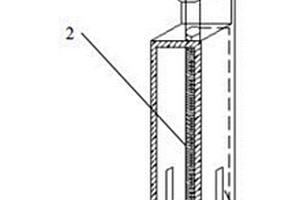

本实用新型公开了一种无损检测钢筋锈蚀的装置,包括底端开口的筒体,填充于该筒体内的导电砂浆及设于导电砂浆内的若干检测钢筋,所述筒体的内壁涂覆有环氧树脂层,筒体的底端开口处设有防氯离子渗透膜,所述各个检测钢筋的顶端连接有导线,该导线通过设于筒体顶端的开孔穿出。本实用新型的装置无需破损混凝土的保护层就能够快速、高灵敏地测试出被检测钢筋的腐蚀情况,准确地了解钢筋混凝土内部钢筋的锈蚀情况,且能够连续跟踪反馈,具有实时性;同时该装置简单,携带安装便捷,成本低。

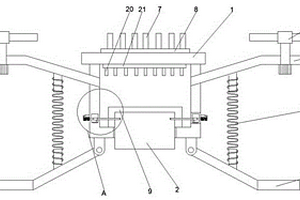

本发明公开了一种搭载于无人机的管道无损检测装置,其特征在于:包括无人机外壳和超声探测器,所述无人机外壳底部开设有超声安装槽,所述超声探测器安装在超声安装槽内,所述无人机外壳两侧固定连接有上支架,所述上支架上设有升降机构,所述上支架的底部设有下支架,所述无人机外壳顶部设有散热板,所述散热板和无人机外壳之间设有第一导热硅胶,所述无人机外壳内腔底部设有冷却罩,所述冷却罩的外壁上设有微型冷凝器,所述冷却罩内设有盘绕在冷却罩内壁的第一冷却管道,本发明的有益效果为:能够将超声探测器搭载于无人机上,增大探测范围,同时散热效果好,且无人机检修方便。

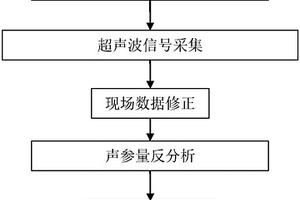

本发明涉及一种气泡混合轻质土路堤无损检测方法,为路堤检测领域。包括以下几个步骤:(1)检测点布置;(2)超声波信号采集;(3)现场数据修正;(4)声参量反分析;(5)路堤质量判定。本发明为气泡混合轻质土路堤质量检测提供了一种简单实用的方法,对其他种类路堤工程的质量检测同样有很强的借鉴作用。

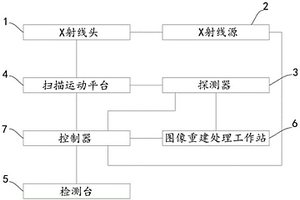

本发明涉及一种火箭弹固体复合推进剂质量无损检测设备,包括:包括:X射线头、X射线源、探测器、扫描运动平台、检测台、图像重建处理工作站和控制器;X射线头与X射线源通过光纤相连;X射线头和探测器分别搭载于扫描运动平台上,并通过扫描运动平台进行对准,以对检测台上的试件进行检测;探测器与图像重建处理工作站电连接,控制器分别与X射线源、探测器、扫描运动平台和图像重建处理工作站电连接。有益效果为:通过该设备可以直观、清楚的获知试件内部是否具有缺陷,若具有,也可以直观、清楚的获知缺陷的信息,以避免使用内部存在缺陷的固体复合推进剂,从而确保火箭弹的性能。
非线性共振声谱法无损检测固体中的裂纹:先采用压电材料制备的探头对一端固定、一端自由的固体材料标准棒发射声波,采用加速度计来接收通过固体材料后的声信号,探头激发的声波的频率为固体材料标准棒的共振频率,用FFT方法来分析接收信号的功率谱,从而得到高次谐波的大小;根据固体材料标准棒上裂纹的位置和高次谐波关系,反推实际固体材料裂纹的位置。本发明可无损检测固体中的微小裂纹,所得的参量对裂纹的变化比线性声学参量敏感。

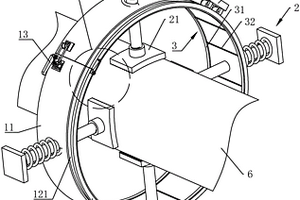

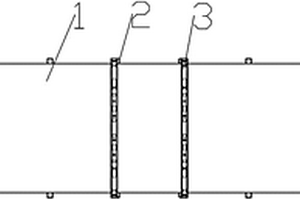

本实用新型涉及管道检测的技术领域,尤其是涉及一种管道无损检测辅助装置,其包括检测环,所述检测环包括用于套接在管道周壁上的固定环和供检测车吸附并周向移动的导向环,所述固定环的两端设置有对接锁紧固定环的接合扣,所述固定环的内环壁周向设置有若干用于夹持管道的伸缩夹持机构,所述伸缩夹持机构包括夹持板、连接夹持板的导向杆和套设在导向杆上的弹簧,所述导向杆贯穿所述固定环且所述导向杆远离夹持板的一端固定有限位块,所述弹簧设置在限位块和固定环之间。本实用新型具有灵活适应不同尺寸的管道,提高检测使用便捷性的效果。

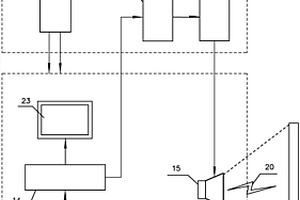

本实用新型公开了一种便携式闪光灯激励热波无损检测装置,该装置包括大功率闪光灯、红外成像仪、数据处理显示系统、触屏显示器、闪光灯控制单元、闪光灯电源。该装置结构设计紧凑、轻便,将红外热像仪、大功率闪光灯、电脑数据处理单元集成于一便携探测单元内,闪光灯控制单元与电源供给单元集成于电源管理系统单元内,使用中无需其他外部电源。操作人员可单手握持探测单元对被样件表面进行高能量脉冲热激励产生热波并检测。设备采用触摸屏操作控制,人机界面简便。

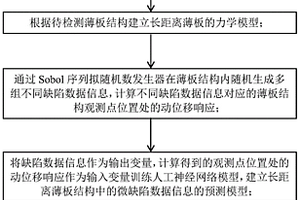

本发明公开了一种长距离薄板结构微缺陷的无损检测方法,包括以下步骤:基于待测长距离薄板建立长距离薄板结构的力学模型;在力学模型内部随机生成多组不同的缺陷数据信息,计算各缺陷数据信息在动载荷作用下观测点位置处的动位移响应数据;预构建人工神经网络模型,采用缺陷数据信息和动位移响应数据训练人工神经网络模型,建立长距离薄板结构的微缺陷数据信息预测模型;获取实测动位移信号;将实测动位移信号输入微缺陷数据信息预测模型中,以获得待测长距离薄板的微缺陷数据信息预测值。本发明通过Lamb波发射信号可快速地、定量地检测出长距离薄板结构的微缺陷信息。

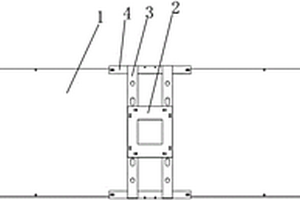

本实用新型涉及地铁隧道病害检测技术领域,尤其是一种隧道检测平台底座无损可拆卸固定装置,包括轨道车平板面和检测平台安装板,轨道车平板面的两侧预设有多个安装孔,安装孔向下延伸形成安装套,检测平台安装板借助横梁和侧板可拆地固定在轨道车平板面上,其中安装孔为轨道车平板面制造时自带的安装孔,在安装检测设备时,无须在轨道车平板面上打孔,利用预设的安装孔便可以实现对检测平台和检测设备的安装固定。

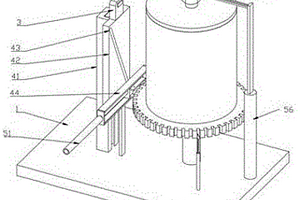

本发明公开了一种用于压力容器的快速无损检测设备,包括底座,以及转动连接于底座上用于承载压力容器的圆柱台,所述底座上方设置有射线检测仪,所述底座上方设置有用于驱动射线检测仪沿着竖直方向往复移动且同时驱动圆柱台间歇性旋转的驱动组件。本发明,通过设置驱动组件,以便于驱动射线检测仪沿着竖直方向往复移动,同时驱动圆柱台以及位于圆柱台上待检测的压力容器进行间歇性旋转,使得射线检测仪每上下移动一次,压力容器就能够旋转一次,对压力容器进行全方位的检测;通过设置充气组件,能够往待检测的压力容器内进行充气,以便于后续的检测工作;通过设置定位组件,能够快速的确定压力容器上的漏气位置。
本实用新型提供一种烟支外观无损检测设备,包括检测座,所述检测座的中间位置开设有滑槽,所述滑槽的内部滑动连接有侧滑动框,所述侧滑动框的中间位置开设有卡接筒,所述卡接筒与烟支相卡接,所述侧滑动框的上侧位置设置有灯槽且灯槽位于卡接筒的外侧位置,所述灯槽的内部安装有检测灯珠,通过在检测座的上侧设置有卡接筒,工作人员通过将烟支卡接到卡接筒的内部后向下施加作用力,卡接筒向下侧移动带动挤压弹簧压缩变形,进而卡接筒的底部与启动开关接触启动灯槽内部的检测灯珠,检测灯珠发出的光线照射到烟支的表面,实现对烟支的检测。

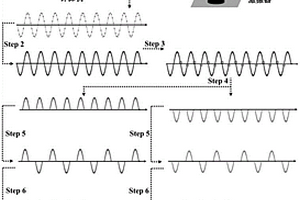

本发明提供了一种具有无损非线性免疫力的呼吸裂纹检测方法,包括:在待检测结构上布置振动传感器,对结构置施加简谐荷载,并采集振动信号;对振动信号执行信号插值处理获得插值信号;搜寻上、下零点;基于上、下零点将已插值信号分割为正、负响应值半周期信号;将正、负响应值半周期信号中的偶数部分进水平镜像得到正、负响应值全周期信号;分别连接正、负响应值全周期信号获得正分量与负分量;对正负分量进行振动信号频率识别处理获得正、负分量的振动频率;根据正、负分量的振动频率计算呼吸裂纹发展程度指标。本方法不需要基线数据,张开和闭合频率是在同一结构同一条件下获得,能够排除其他非线性因素的干扰,避免了检测过程中出现的误判。

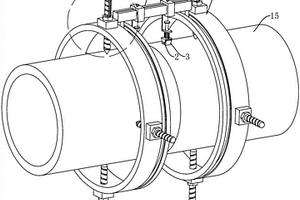

本申请涉及一种用于无损探伤的TOFD检测仪,其涉及无损探伤领域,其包括至少两个探头和用于夹持探头的夹具件,所述探头用于对管道以及管道焊缝进行探伤,还包括连接横杆,所述夹具件上设有用于将所述夹具件定位在所述连接横杆上的定位组件,所述连接横杆的两端均设有用于对所述探头的运动轨迹进行限位的限位组件。本申请具有在对管道周向的焊缝进行无损探伤时,使得焊缝位于两探头中心线上,进而提高扫查质量的效果。

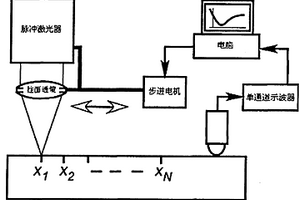

本发明公开了一种固体材料非均匀性质的无损检测方法,通过探测N个由激光激发并传播不同距离的声表面波信号,N≥2;对获取的N个传播不同距离的声表面信号数据进行处理,即首先把每个信号离散傅里叶变换为振幅谱和相位谱,得到各频率成分下与波传播距离xi相关的N个振幅值Ai(i=1…N)和N个相位值其中相位是距离xi的函数;通过最小二乘法把各频率下相位和距离的关系拟合成直线;各频率时的相速度则为f为频率,k为直线的斜率,根据各频率的相速度值Cf得到色散曲线,从而反映了固体材料的非均匀性质。本发明不仅增大了频率范围,因此提高探测材料非均匀性的空间分辨率,而且声表面波在热弹机制下非接触激发,避免材料产生过热现象,从而实现无损检测。

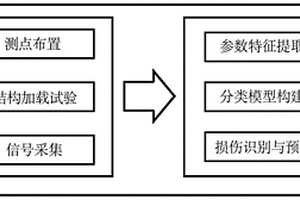

本发明公开了一种用于混凝土结构无损检测损伤识别的方法,该方法包括结构监测信号采集和声发射信号后处理两部分。结构监测信号采集包括测点布置,试件加载,搭载声发射系统和声发射信号采集,分类模型构建和损伤识别将所述信号采集测得的参数进行计算分析,声发射信号后处理将所述信号采集测得的参数进行计算分析,声发射信号的参数特征的提取、分类模型构建、损伤识别以及安全预警。该方法将声发射技术与机器学习算法相结合,利用统计分析和机器学习算法,能够结合实际结构的荷载数据提供的信息,尽可能全面地保证了对数据信息的提取和分析,同时具有较高的准确度,为混凝土结构损伤的无损监测分析提供了技术手段,具有广泛的应用价值。
本发明公开了一种便携式闪光灯激励热波无损检测系统,该系统包括大功率闪光灯、红外成像仪、数据处理显示系统、触屏显示器、闪光灯控制单元、闪光灯电源。设备结构设计紧凑、轻便,将红外热像仪、大功率闪光灯、数据处理单元及触屏显示器集成于一便携探测模组内,闪光灯控制单元与电源供给单元集成于电源控制系统模组内,使用中无需其他外部电源。操作人员可单手握持探测单元对被样件表面进行高能量脉冲热激励产生热波并检测。设备采用触摸屏操作控制,人机界面简便。
本实用新型公开了一种常压不导磁罐车内部无损检测用小车平台,包括第一组件和第二组件;第一组件包括第一支架和第一磁性件;第二组件包括第二支架和第二磁性件,第一磁性件和第二磁性件的磁极不同;第一支架和第二支架上均设置有滚轮。检测时,将第一组件放置在罐体的外壁上,第一组件放入罐体,第一磁性件和第二磁性件相吸,使得第一组件和第二组件吸合在罐体壁的内外两侧,且位置相对应。将检测探头、摄像头等检测部件安装在第二支架上,通过控制罐体外壁上的第一组件移动,从而带动第二组件及检测部件在罐体内壁上根据需要移动,操作人员不用进入罐体中,很安全,且操作非常方便,很好的解决了常压不导磁罐车内部不易检测的技术问题。

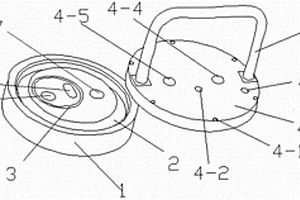

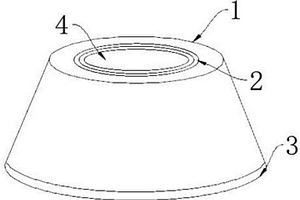

本发明涉及一种复合型钢筋混凝土锈蚀无损检测传感器,所述柱状圆盘式的顶部设置有环状外腔和中心圆柱状内腔;所述柱状圆盘底面的中心开设有一个中心孔,且沿圆柱周向均匀开设一组柱状孔;所述中心孔与中心圆柱状内腔连通,所述柱状孔分别与环状外腔连通。本发明经大量试验后发现可以很好的避开NE投影区域外侧产生电流拥挤效应的影响,从而提高了试验数据稳定性。本发明原理简单但结构设计巧妙、制作加工比较简单适合产业化,不仅检测灵敏度好、准确性强,还可以施加扰动电流测出电压差,同时测出极化电阻,可以进一步计算出腐蚀电流密度以及锈蚀截面损失率。

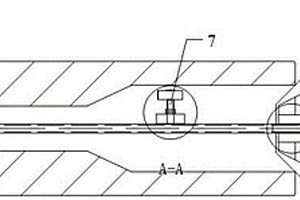

本实用新型公开了一种螺钉固定锻件内孔无损检测快速定位装置,包括直杆、把手、套管、摄像头、第一椎体、第二椎体和摄像头支架,所述直杆穿过所述套管,所述直杆的一端设置有所述把手,所述第一椎体和第二椎体的中部均设置有通孔,所述套管穿过所述通孔并利用螺母固定,所述套管上设置有摄像头移动槽,所述摄像头支架的一端通过所述摄像头移动槽连接所述直杆,所述摄像头支架与所述直杆螺纹连接,所述摄像头支架的另一端设置有所述摄像头。本实用新型螺钉固定锻件内孔无损检测快速定位装置结构简单,易于操作,可以大大降低检验人员劳动强度,减少检验时间,缩短生产周期。适合批量生产要求,提高了检验效率,并通过生产实践的验证,实施效果较好。

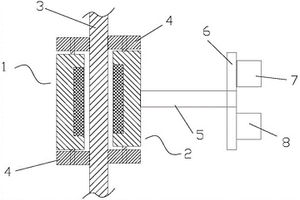

本实用新型公开了一种基于旋转磁场的小径管结构电磁超声无损检测装置,包括支座,所述支座内同轴设有定子铁芯、线圈探头、三相绕组以及线圈骨架,所述支座内滑移设有支撑台,所述支撑台表面上阵列设有多个限位块,所述支座外表面滑移设有贯穿支座与内部相通的限位手柄,所述限位手柄位于支座内部的一端固定设有工作块,所述工作块上设有供多个限位块嵌置的限位槽,所述支撑台底部固定设有间隙调节气垫,所述间隙调节气垫上设有与气筒连接的气嘴;本检测装置可以适用于对较为复杂环境下的管道顺利的进行检测工作。
本实用新型公开了一种高空特种设备无损检测装置,包括钢缆,钢缆的外壁设有位置相对应的上壳体和下壳体,四个连接螺栓上均螺纹套接有螺母,下壳体的底部固定连接有基座,固定圈内固定套接有驱动电机,输入轴的另一端延伸至驱动电机的一侧外并固定链接有主动皮带轮,通过连接螺栓与螺母的设置,便于装卸整个装置,通过驱动电机的设置,使得两个主动橡胶轮沿着钢缆进行滚动移动,同时,通过驱动电机自重确保整个检测装置不会在钢缆上发生转动,通过多个广角摄像头能够全方位观察钢缆表面的损伤情况并由数据导线传输至控制器内,继而经传输天线将钢缆表面图像传输至使用者手中的显示器上,从而实现对缆车用钢缆的智能化检测。
本发明提出水下圆柱桥墩无损检测的自行走仪器固定架及其使用方法。该固定架由竖向螺杆槽、固定张紧箍、竖向滑动模块、扇形水平滑轨、水平滑动模块组成。该固定支架主要用于桥梁水下墩台检测探损工程中水下声呐探测仪器的架设与固定,解决水下声呐探测对定位准确性、在波流作用下稳定性的要求。在无固定测点情况下,将整个仪器架固定在水下待检测墩台自身上,可以沿圆柱形墩台呈一定角度范围扇形旋转和垂直移动声呐探头。本仪器用在测点无法固定在岸基或水中情况下,采用遥控调节的方式,无需人工下水施工,对施工空间要求小,人员危险小,检测位置可以随时调整,多扇面拼接检测数据,在检测完毕后,可以将固定支架拆除回收,节约成本。

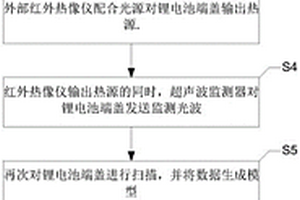

本发明公开了一种金属点焊热波成像无损检测方法,包括对锂电池端盖进行扫描识别,并将识别信息反馈给模型处理器并生成具体模型;外部红外热像仪配合光源对锂电池端盖输出热源;同时,超声波监测器对锂电池端盖发送监测光波;再次对锂电池端盖进行扫描,并将数据生成模型;同时,超声波监测器捕捉模块将光波捕捉;对模型进行分析,识别端盖是否池有问题。本发明通过对锂电池端盖的快速检测,提高了生产的可靠性和效率,且以成像的方式显现出电池端盖焊接质量状态,快速及时的发现缺陷,有助于提高产品质量,降低电源系统发生故障的风险,同时能够对锂电池端盖的镀层进行检测,进一步提高了锂电池端盖的可靠性。

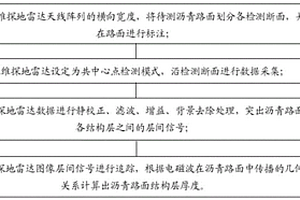

本发明涉及沥青路检测技术领域,具体涉及一种沥青路面全断面厚度快速无损检测方法;根据三维探地雷达天线阵列的横向宽度,将待测沥青路面划分各检测断面,并在路面进行标注,将三维探地雷达设定为共中心点检测模式,沿检测断面进行数据采集,对三维探地雷达数据进行静校正、滤波、增益、背景去除处理,突出沥青路面各结构层之间的层间信号,对三维探地雷达图像层间信号进行追踪,根据电磁波在沥青路面中传播的几何关系计算出沥青路面结构层厚度,通过分析三维探地雷达图像,能够快速有效对沥青路面全断面厚度进行快速检测及评价,有助于提高沥青路面施工控制水平与检测能力,实现提高检测工作效率。

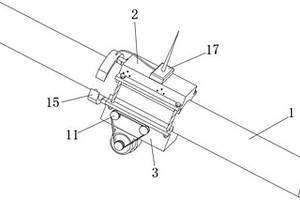

本实用新型公开了一种建筑管道内的无损射线检测装置,包括外壳,所述外壳的外部固定安装有伸缩脚、无线信号发射器和距离传感器,所述伸缩脚的末端固定安装有驱动轮,所述外壳的尾部还固定安装有卷盘,所述外壳的头部固定安装有电动伸缩杆,所述电动伸缩杆的另一端固定连接固定架,所述固定架的正前方固定安装有视频采集装置,所述固定架的两端分别固定安装有TOFD探头,本实用新型的有益效果:能够进行自动伸缩调整来适应不同管道的内径,同时可以进行更深入的检测,且检测时探头不会抖动,检测结构更加精准。

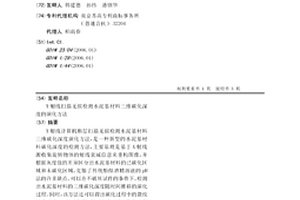

X射线计算机断层扫描无损检测水泥基材料三维碳化深度演化方法,是一种新型的水泥基材料碳化深度的检测方法,主要原理是基于X射线源收集旋转物体的射线衰减信息来重构图像,并根据灰度值的差异区分出水泥基材料的已碳化区域和未碳化区域,克服了传统酚酞酒精溶液的pH法的许多缺点。可以在不破坏试件的条件下,检测出水泥基材料的三维碳化深度随时间推移的演化过程。同时,该方法还可以得出碳化过程中的裂纹的空间分布,裂纹体积,裂纹闭合面积,孔隙率和孔尺度分布演化规律,以及孔的拓扑性能,如连通性,曲折度等。

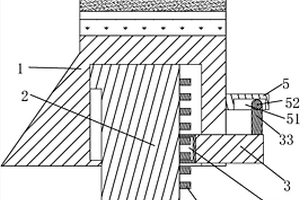

本实用新型涉及隧道病害检测技术领域,尤其是一种隧道检测设备无损可拆卸固定装置,包括轨道车平板面和检测设备安装梁,所述轨道车平板面两侧对称设有多个安装套孔,所述安装套孔的两端分别插接有限位件,所述检测设备安装梁的两端借助限位件通过锁紧螺栓可拆卸的固定在轨道车平板面的上方,所述锁紧螺栓穿过检测设备安装梁端部的第一安装孔以及限位件上的第二安装孔后用第一螺母锁紧固定,本实用新型中矩形安装套孔为轨道车平板面制造时自带的矩形安装套孔,检测设备安装梁借助限位件与安装套孔连接固定,在安装检测设备时,无须在轨道车平板面上打孔,将检测平台和检测设备直接安装在检测设备安装梁上的安装孔内即可。

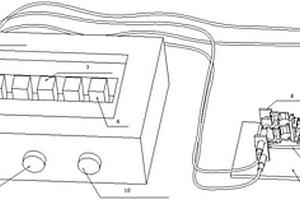

本发明公开了一种槽型座断爪与变形无损检测装置。该装置由仿形检具1、高频电感式传感器2、电子控制回路3、报警单元4组成,高频电感式传感器用于检测槽型座上可能出现变形或断裂的部位,仿形检具1是按槽型座尺寸制作的接触式检具,用于检测零件是否有微小变形,电子控制回路3用以对高频电感传感器2传回的信号进行识别,报警单元4由声光报警灯构成,当识别到零件发生断裂与变形时发出声光报警。采用本发明装置取代了人工视觉检测,省时省力,且具有高可靠性与高灵敏性。

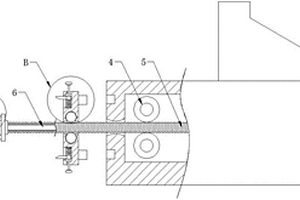

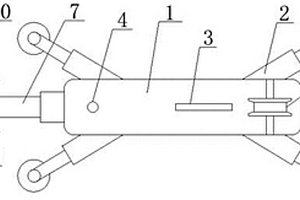

本实用新型涉及探头装置技术领域,且公开了一种能从小径管内壁进行无损检测的探头装置,包括箱体和显示设备,所述显示设备固定连接在箱体的顶端,所述箱体的侧壁固定连接有电机,所述箱体的内部转动连接有两个传动辊,所述电机的输出轴延伸至箱体的内部且与下方所述传动辊固定连接,所述显示设备的侧壁固定连接有信号线,所述信号线设置在箱体的内部,且所述信号线背离显示设备的一端贯穿显示设备固定连接有探头,所述信号线的外侧包裹设置有金属软管,两个所述传动辊的间隙处与金属软管夹紧设置。本实用新型可以使用检测管体不同的弯曲程度,同时可以减少在检测管体弯折处的磨损。
