全部
▼
热搜：
792
0
本发明公开了一种同时测量微纳米材料热导率和发射率的方法。该测量方法主要包括：(1)利用双热线结构同时测量高分子复合材料纤维的热导率与发射率。(2)将待测试样两端分别粘接于两根平行铂金线(双热线)中心位置，比较搭接待测样品前后热线平均温升的变化，获得加热端热线向待测线传导的热量和接收端热线获得的热量，确定待测线的热导率与发射率。(3)测得单根铂金线热导率(λ＝71.7W·m‑1·K‑1)和发射率(ε＝0.14)与参考值吻合；同时测得高分子复合材料纤维热导率和发射率分别为1.67W·m‑1·K‑1和0.45。本发明公开的测量原理对待测线性质无特殊要求，具有测量精度高、应用范围广等优点。
621
0

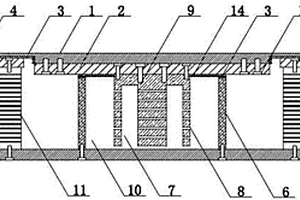

本发明一种新型基于STF的变刚度变阻尼隔震装置，包括上盖板、上隔板、凹槽、石墨烯‑聚氯乙烯复合材料层、上连接板、带有通孔的圆形套筒、带有通孔的柱体、环形碳纤维‑PTFE板组合橡胶支座、空心套筒、下底板、内腔室和外腔室。本发明提供的新型基于STF的变刚度变阻尼隔震装置，克服了传统橡胶支座隔震器水平刚度固定、阻尼力不变的缺陷，在小震低速振动时，刚度和阻尼较低；中震中速振动时，刚度不变，阻尼随速度增加而变大；大震高速振动时，刚度和阻尼达到最大，上隔板带动环形碳纤维‑PTFE板组合橡胶支座一起工作，可以在不同震级的地震下，达到变刚度变阻尼隔震耗能功能，且在较大的剪切变形下具有较好的水平隔震耗能性能。
746
0
本发明公开了一种高性能工程塑料制备方法，所述方法采用的主料为抗冲击聚苯醚复合材料，通过对主料中的基材成分的控制，并采用接枝物对基材成分进行改性，使得本发明的抗冲击工程塑料具有优异的高低温缺口冲击性能、耐候性；所述方法使用的改性抗老化阻燃体系中含有石墨烯、钛白粉、埃洛石纳米管等阻燃材料与硅灰石针状纤维等抗老化材料，形成复合协同效应，极大提升工程塑料的阻燃性能和抗老化性能；所述方法采用纳米石墨微片与抗冲击聚苯醚复合材料配合，使其性能协同促进，改善了加工性的同时，提高了工程塑料的耐热性和耐腐蚀性，并赋予工程塑料一定的抗静电性。
922
0
本发明公开了一种碳纳米管改性减缩剂，按质量百分比包括以下组分，碳纳米管10%~15%、聚乙二醇54.4%~69.9%、偶联剂20%~30%、消泡剂0.1%~0.6%。本发明还公开了一种碳纳米管改性减缩剂的制备方法及其应用。本发明制备的碳纳米管改性减缩剂，使水泥基材料的早期自收缩减少了14%-33%，28d抗折强度增加了20%-37%、抗压强度增加了25%-43%。本发明具有显著减少高性能水泥基材料的自收缩作用，且增强了水泥基复合材料的强度，改善了耐久性。
669
0
本发明涉及一种铕掺杂纳米二氧化钛的制备方法。其主要特征在于：在100mL三口烧瓶中加入一定比例的浓度均为0.01mol·L‑1的Zn(CH3COO)2·2H2O溶液和CdCl2·2.5H2O溶液、0.005 mol/L的Eu(NO3)3·6H2O溶液、0.1mol·L‑1的谷胱甘肽（GSH），加入适量去离子水稀释溶液，磁力搅拌半小时；在氮气保护下，用0.1mol·L‑1的NaOH调节溶液pH值，继续搅拌10min；缓慢加入10mL0.02mol·L‑1的Na2S·9H2O，继续搅拌半小时；将溶液水浴加热到一定温度,反应一定时间后得到Eu掺杂纳米复合材料ZnxCd1‑xS水溶液；加入钛酸四丁酯的醋酸溶液，将溶液水浴加热到一定温度,反应一定时间后，得到Eu掺杂ZnxCd1‑xS胶体。冷却后，加入等量的无水乙醇，溶液析出沉淀，离心分离，用无水乙醇清洗沉淀，真空干燥得到Eu掺杂纳米复合材料TiO2/ZnxCd1‑xS。
885
0

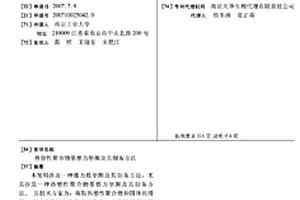

本发明涉及一种推力推垫圈及其制备方法,尤其涉及一种热塑性聚合物基推力垫圈及其制备方法。其技术方案为:称取热塑性聚合物和固体润滑剂,经过高速混合机混合均匀后加入双螺杆挤出机共混造粒,此过程中添加增强纤维和增强晶须;所制备的材料具有耐高温、高强度、耐冲击、弹性形变大(不易变形)、低摩擦系数、低磨损量等优点;该复合材料专用料可采用注射成型的方法一次成型结构复杂、尺寸各异的推力垫圈。
本发明属于纳米生物传感技术领域，具体涉及一种基于MoS2/Ti3C2的miRNA传感器及其制备方法和检测方法，通过吸附在MoS2/Ti3C2表面的Au NPs与末端修饰的RNA生物分子连接，构建RNA/Au NPs/MoS2/Ti3C2生物探针；本发明通过水热法合成一种新型二维纳米复合材料MoS2/Ti3C2，利用MoS2/Ti3C2高比表面积的特性，Au NPs优秀的导电性能，并且利用末端修饰的RNA生物分子具有特异性选择识别miRNA的能力，实现检测信号的放大，从而构建一种基于MoS2/Ti3C2的miRNA传感器；本发明可以实现对miRNA的快速、高灵敏、高特异性的检测，在肿瘤检测和分子生物学等领域将有巨大的应用潜能。
572
0

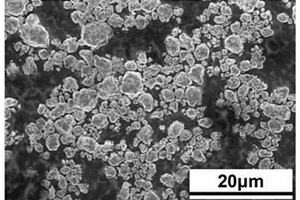

本发明涉及金属3D打印领域，具体涉及一种3D打印的纳米颗粒增强铝基复合粉末及其制备方法，结合高能球磨与低能球磨，制备铝合金包覆的纳米TiC颗粒增强铝基复合粉末，该铝基复合粉末适用于SLM成形高性能铝合金构件。通过本方法制备的纳米复合材料粉末，其纳米颗粒分布均匀，化学成分一致，流动性好，松装密度高，具有优异的金属/陶瓷润湿能力以及界面结合强等优点，是一种综合性能优异的3D打印铝基复合材料。
852
0
本发明涉及环氧树脂基复合材料领域，具体为一种活性炭与掺氮碳纳米管共强化环氧树脂固化物的应用。将活性炭与掺氮碳纳米管分散于环氧树脂中，利用活性炭与掺氮碳纳米管表面丰富的反应基团，构建与环氧树脂之间的化学键，使之形成有效的相互作用，以促进二者在环氧树脂基体中的分散。当形成的复合材料受到外力时，应力可以有效从环氧树脂基体传递到活性炭与掺氮碳纳米管，以提高材料的机械性能。使用活性炭与掺氮碳纳米管作为混合增强材料混于环氧树脂中，较碳纳米管或是功能化后的碳纳米管，同等条件下，混合后所得物的粘稠度有效降低。
783
0
本发明涉及一种耐海洋环境高分子复合材料塑料母粒及其制备方法。本发明的耐海洋环境复合吸波材料塑料母粒，按重量百分比计有以下组分组成：高分子工程塑料载体50％～70％，填料1％～10％，吸波粉粒20％～40％，助剂2～8％；其中，高分子工程塑料载体为聚醚醚酮(PEEK)、聚苯硫醚(PPS)、丙烯腈‑丁二烯‑苯乙烯(ABS)中的一种或者两种以上。其制备方法是将各组分加入混料器，混合均匀后，加入螺杆挤出机中，经熔融挤出，冷却切粒，即得。本发明制得的高分子复合材料塑料母粒耐海洋环境腐蚀性能优异、具有吸波性能、在军民两个领域都有着广泛运用前景。
918
0
一种Ti3AlC2增强Ag基电触头材料的制备方法。该复合材料由Ti3AlC2和Ag基体组成，其中Ti3AlC2增强相的质量百分数为1～70％。将Ti3AlC2粉末和Ag粉末按比例混合5～300min后，在100～900MPa下冷压成型。将生坯在保护性气氛或真空中，500～1000℃烧结1～24h，即制备成Ti3AlC2增强Ag基复合电触头材料。本发明制备出的Ag基复合材料具有致密度高，组织均匀，硬度适中，导电性好等优点。
582
0

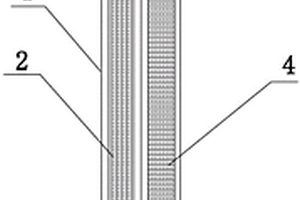

本发明涉及一种改进的细胞测温传感器及其制作方法，包括两根玻璃微管，所述两根玻璃微管并列粘结在一起；每根玻璃微管内分别灌注不同的导电复合材料，并从前端端口流出后相互融合凝结成异质结；所述每根玻璃微管内分别设有与导电复合材料相连的导体。本发明设计合理，结构简单，能够方便测量单细胞内的温度或测量细胞表面温度分布，而且，取材容易，制作简便，有利于提高相关科学研究的效率。
774
0

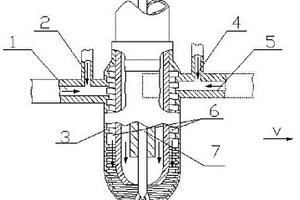

本发明涉及一种丝-粉-气-电弧同轴的3D打印装置。该装置包括气体保护焊枪和同轴气粉传送装置，气体保护焊枪为熔化极。同轴气粉传送装置，包括送粉装置、送气装置和同轴螺旋气粉罩。同轴气粉传送装置为多通道结构，且各通道均配有送粉调速器和送气流量计。同轴螺旋气粉罩内壁镗有螺旋气粉槽，螺旋气粉槽可为变螺线-变螺距-变截面-多螺旋结构结构；利用本装置进行3D打印，可实现对添粉速率实时调控，适用于常规金属制品、梯度材料以及复合材料的增材制造，且所获制品成分均匀，产品加工短、后续加工量少。
586
0

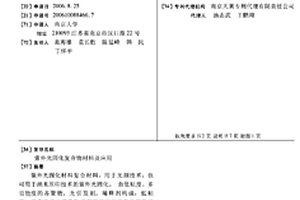

紫外光固化材料复合材料,用于光刻技术,也可用于纳米压印技术的紫外光固化。由低粘度、多官能度的齐聚物,光引发剂,稀释剂构成;低粘度、多官能度的齐聚物是在室温下呈现低粘度的液体,在室温下齐聚物的粘度在1厘泊/秒～10000厘泊/秒,所述液体齐聚物包含有两个或两个以上的可固化交联的官能团,可固化的官能团碳碳不饱和双键或环氧基团;齐聚物占齐聚物与稀释剂总重量百分比的5-80%;所述稀释剂是非反应性的溶剂或反应性单体;稀释剂占齐聚物与稀释剂总重量百分比的95-20%;光引发剂的用量为齐聚物量重量百分比的1～10%。本发明是基于在基片上通过旋转涂膜的方法,形成一层均匀的可紫外光固化液体薄膜。
889
0
本发明提供一种轻质非晶/纳米晶钛基纤维合金及其制备方法,该合金具有优越的强度和韧性,其制备方法工艺简单,生产成本低,适于工业化生产。该合金材料以钛合金为基体,基体上均匀分布着纳米级晶粒,该纳米级晶粒占复合材料体积百分比为20-50%,纳米级晶粒的尺寸为50nm-100nm;该合金材料的化学成分的重量百分含量为:Al为25%～30%,Cu为5%～10%,Sr为1%～5%,Sn为0.05%～0.09%,Sm为0.003-0.09%,Y为0.5%～1.0%,La为0.5%～2%,其余为Ti。

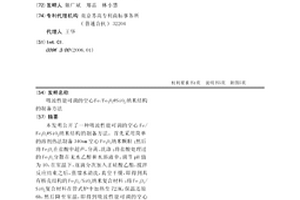

本发明公开了一种吸波性能可调的空心Fe/Fe3O4@SiO2纳米结构的制备方法。首先采用简单的溶剂热法制备340nm空心Fe3O4纳米颗粒；然后将Fe3O4在盐酸中超声，分离、洗涤；将盐酸处理过的Fe3O4分散在无水乙醇和水溶液中，调节pH值为10，在室温下，逐滴分次加入正硅酸乙酯，搅拌反应结束之后，蒸馏水清洗，真空干燥，即得到具有核壳结构的Fe3O4/SiO2纳米复合材料；将Fe3O4/SiO2复合材料在管式炉中加热至723K，保温还原6h，然后降至室温，即得到吸波性能可调的空心Fe/Fe3O4@SiO2纳米结构。本发明所需设备简单，易于操作，适合工业生产，并且便于回收。
790
0

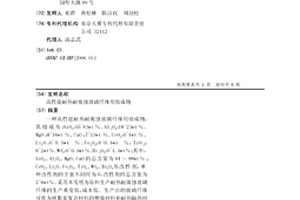

一种高性能耐热耐腐蚀玻璃纤维用组成物,其组成为:SiO2:55~63wt%、Al2O3:18~23wt%、MgO:8~16wt%、CaO:7~13wt%、CeO2:0~1wt%、Li2O:0~0.5wt%、Fe2O3:0~0.4wt%,TiO2:0~2wt%、WO3:0~0.5wt%、Bi2O3:0~1.5wt%;其中,SiO2、Al2O3、MgO、CaO的总含量为94～98wt%;CeO2、Li2O、Fe2O3、TiO2、WO3、Bi2O3为改性剂,单种改性剂的含量不同时为0,改性剂的总含量为2~6wt%。采用本发明为原料生产耐热耐腐蚀玻璃纤维的生产难度低,成本低。生产出的玻璃纤维可作为树脂基复合材料的增强材料和耐热隔热材料,具有强度高、耐腐蚀、耐高温、质量轻的特性。
993
0
本发明公开了一种利用微波固化的复合人造板的制备方法，包括以下步骤：S1、在第一板芯的粘接层、第二板芯的粘接层和第三板芯的两表面均涂敷分散介质剂；S2、将第一纳米吸波剂涂敷于第三板芯的两表面；S3、将第一板芯、第三板芯和第二板芯依次充分贴合并挤压形成复合结构；S4、将复合结构进行微波处理，在第三板芯两表面形成富热层，使得复合结构快速固化，且在富热区形成交联的网状结构。通过在第一板芯、第二板芯和第三板芯的交界处涂敷碳纤维碳化硅复合材料，使得碳纤维碳化硅复合材料向两侧板芯的宽度方向嵌入和生长移动，与胶黏剂结合并形成交联的网状结构，使得板芯之间的粘结力更强，提高了复合人造板的抗折弯位移的能力。
本发明公开了一种用于水体氨氮吸附的生物滤池填料及其制备方法和应用。所述的方法包括下述步骤：1、安琪酵母和葡萄糖溶于水后置于培养箱中培养；所得溶液加入沸石和小麦面粉的混合物中揉至均匀置于培养箱中发酵，然后高温固化；4、固化成型后将材料置于真空干燥至恒重，然后氩气环境下高温煅烧即得。该材料中的沸石和面粉经发酵、高温处理后形成多孔的生物质炭和沸石的复合材料，提高氨氮吸附效率，且此复合材料成块状硬度较大，做生物滤池填料不易被水流冲刷且可抗一定的水压；同时所形成的多孔结构不仅提高了材料与氨的接触面积大大提高的氨氮的吸附能力，且可为微生物提供生存场所，提高挂膜效果，可望大规模推广使用。
651
0

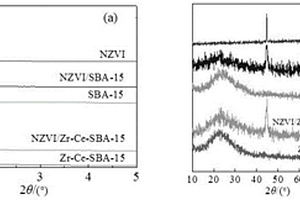

本发明公开了一种水中硝基苯的去除方法，分别以六方板短孔道Zr‑Ce‑SBA‑15和纤维状长孔道SBA‑15有序介孔硅材料为载体，采用等体积浸渍‑氢气还原的方法合成纳米零价铁复合材料，并考察其对硝基苯的还原性能。结果表明：反应12h后，NZVI/Zr‑Ce‑SBA‑15、NZVI/SBA‑15对硝基苯的去除率高于未负载纳米零价铁，且NZVI/Zr‑Ce‑SBA‑15对硝基苯的还原能力比NZVI/SBA‑15有所提高。采用铁质量分数为15%的NZVI/Zr‑Ce‑SBA‑15复合材料，在投加量为1g/L，硝基苯初始浓度为20mg/L，pH为3时，溶液中硝基苯的去除率为98%，还原产物苯胺的生成量为11.8mg/L。
894
0
本发明公开了一种聚氨酯纤维素复合油水分离热绝缘气凝胶的制备方法，包括将无水乙醇和去离子水进行混合后，再采用超声分散得到澄清透明的复合溶液A；向复合溶液A中加入硅烷偶联剂与微晶纤维素，调节pH值，进行高速球磨反应得到复合溶液B；过滤复合溶液B，得到滤渣；将滤渣冷冻干燥得到功能化的微晶纤维素；向水性聚氨酯分散液中加入功能化的微晶纤维素，得到复合溶液C；将复合溶液C进行冷冻干燥，得到复合材料A；将复合材料A进行冰晶的挥发得到聚氨酯纤维素复合油水分离热绝缘气凝胶；解决了现有技术中气凝胶材料力学性能低、油水分离效果差的问题。
887
0

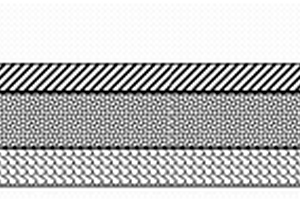

本发明是一种轻质环氧泡沫基夹芯板，其结构由外至内依次为外蒙皮、环氧泡沫芯和内蒙皮，环氧泡沫芯由环氧泡沫基复合材料发泡形成，环氧泡沫基复合材料由A、B组分的重量比为100：30‑80的双组份体系构成，其中A组分包括100份环氧树脂、5‑20份阻燃剂、1‑10份发泡剂、0.5‑1.5份偶联剂；B组分包括1‑100份固化剂、1‑10份发泡剂、0.5‑5份阻燃剂、1‑10份固化促进剂。本发明通过二次现场发泡工艺法制备，通过在室温下放置4‑24小时进行一次发泡，然后在110‑140℃下反应1‑3小时进行二次发泡及固化成型。本发明可以实现填充、灌封、粘接一体化完成，而且环氧泡沫基夹芯板成型容易、不受夹板形状及种类限制，实现轻量化的同时，兼具隔热、隔音、阻燃性能，在发生火灾时无有毒气体产生，具有良好的环保性能，可用于人员密集场所。
本发明公开一种Pr3+ : Y2SiO5/ZnO?TiO2/ACF可见光响应型光催化复合膜及其制备方法，采用溶胶?凝胶法将上转换荧光材料Pr3+ : Y2SiO5与纳米ZnO?TiO2复合，通过负载于活性炭纤维ACF表面，制备了Pr3+ : Y2SiO5/ZnO?TiO2/ACF复合膜。该方法将上转换复合材料均匀地、牢固地负载到活性炭纤维表面，同时载体活性炭纤维在微观下属于网状结构，一方面使上转换复合材料附载更充分，另一方面污染溶液也可顺利进入和穿透复合膜，促进了污染物与催化材料的充分接触，特别在用于可见光催化降解亚甲基蓝中取得了优良的效果。
626
0

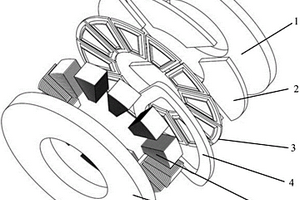

本发明提供一种轴向磁场永磁电机，包括转子和定子，所述转子由转子轭与永磁体组成，所述定子由采用非晶合金带材制作而成的齿身、线圈、以及采用软磁复合材料制作而成的齿顶与定子轭组成。同时采用非晶合金和软磁复合材料的永磁电机结构方案及其相应的制造方法，可利用两种材料的优势，同时避开了二者在机械加工方面的缺点。
775
0

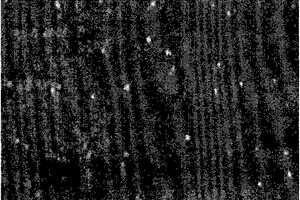

本发明提供了一种高回复应力形状记忆复合材料的制备方法，采用液相流动法，利用流层使碳纳米管在溶液中取向；然后注入到旋转的凝固浴中，使碳纳米管再次取向；并利用聚合物的不良溶剂，使聚合物絮凝并固定碳纳米管的取向状态，制备具有高回复应力的形状记忆复合材料，本发明采用湿法纺丝制备材料，湿法纺丝工艺成熟，本发明生产工艺不需要对现有设备进行大量改造，无污染，易于工业化生产。
589
0

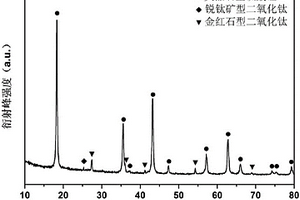

本发明公开了一种高性能的钛酸锂‑二氧化钛纳米复合材料锂离子电池负极材料的制备方法，该制备方法工艺简单，制备过程易控制，可进行大规模生产，且绿色环保。本发明产物为二维纳米片结构，当用作锂离子电池负极材料时，由于这种二维结构比表面积较大，有利于增大活性材料和电解液的接触面积，进而缩短了锂离子在电极中的传输路径。更重要的是，这种材料是一种三相共存复合材料，材料内部存在大量的晶界、相界，这有助于锂离子在纳米片的内部快速传导，提高材料的倍率性能，同时晶界区域亦可以储存一部分锂离子，因此可以获得更高的容量。
686
0

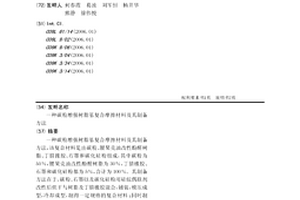

一种碳粉增强树脂基复合摩擦材料及其制备方法，该复合材料是由碳粉、腰果壳油改性酚醛树脂、丁腈橡胶、石墨和碳化硅粉组成，其中碳粉为55％，腰果壳油改性酚醛树脂为30％，丁腈橡胶、石墨和碳化硅粉都为5％，合计为100％。其制备方法在于，碳粉、石墨以及碳化硅粉用硅烷偶联剂改性后烘干与树脂及丁腈橡胶混合，铺装，模压成型，冷却成型，制得一定规格的复合材料；同时制备的复合摩擦材料具有良好的摩擦磨损性能，使用范围广。
829
0
本发明公开一种仿藤家具及其制作方法，所述仿藤家具是由藤条编制而成或包括由藤条制成的部分以及由其它材料制成的部分，所用的藤条呈单股或是由多股编织而成，其中所用的藤条是采用由含纤维的生物基复合材料制成的仿制藤条，所述含纤维的生物基复合材料是由改性秸秆粉或改性木粉与塑料按一定比例复合而成。本发明通过采用生物质基仿藤材料，提高仿藤家具的使用体验，家具结实耐用，制造方便，成本较低，并且更为绿色环保。
897
0

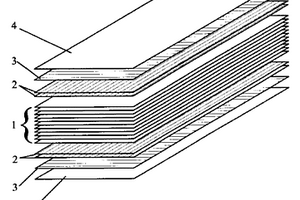

一种主要以木材和竹材为原料的结构、装饰用竹木复合胶合板产品和制造方法,其特征在于芯层材料由普通多层竹、木复合材料或多层木材单板构成;外层为1层或1层以上的竹帘。当外层使用两层或两层以上的竹帘时,外面两层竹帘的纹理同向铺放组坯;面层为木材单板,且木材单板的纹理方向与竹帘的纹理方向垂直;表层为浸渍装饰纸。采用施胶、组坯、预压后一次热压或两次热压的方式制成。
一种仿毛细血管丛的AL芯/AL2O3基陶瓷鞘自愈合复合泡沫防热结构及其制备方法,属一种具有仿生自愈合功能的低熔点金属芯/耐高温陶瓷鞘复合材料开孔泡沫仿生结构及其制备方法。AL2O3基耐高温陶瓷鞘模仿毛细血管,在常温和高温下保持泡沫形状;低熔点金属芯可以是AL及其合金具备类似毛细血管中血液的结痂封闭创口的功能,以及具有汗腺中汗液挥发降温的相变吸热的功能。该AL芯/AL2O3基陶瓷鞘复合泡沫结构可由开孔泡沫铝为原料的微弧氧化方法制备。这样的结构具备了轻质、强韧、自愈合、相变吸热等特点。应用于高超声速空天飞行器以及可重复使用航天运载器以及相关行业的自愈合高效热防护系统。
中冶有色为您提供最新的江苏南京有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月01日 ~ 03日
2024年08月13日 ~ 15日
2024年08月13日 ~ 15日
2024年08月23日 ~ 25日
2024年11月01日 ~ 04日
