贵州遵义有色金属复合材料技术理论与应用

NiO/BC复合材料及其制备方法 1066

 0

本方案公开了非酶葡萄糖传感器技术领域的一种NiO/BC复合材料，包括氧化镍和过500～1000目筛且经活化后的竹炭，氧化镍附着在竹炭上。制备时包括以下步骤：步骤一、竹炭预处理：选取在700℃～900℃下烧制，过500～1000目筛且用KOH活化过后的竹炭，用去离子水熬煮，再用去离子水超声洗涤，最后将竹炭在95℃～110℃的温度下干燥至恒重；步骤二、NiO/BC复合：将预处理后的竹炭加入到0.3mol·L^‑1～0.8mol·L^‑1的NiCl₂·6H₂O溶液中，然后加入浓度为4％～6％的氨水并至溶液pH值为9～10，得到绿色悬浊液，静置2.5h～3.5h，抽滤并以去离子水反复清洗，鼓风干燥1h，最后再在300℃～400℃的温度下二次干燥2h～4h，得到NiO/BC复合材料。本方案中的NiO/BC复合材料用于非酶葡萄糖传感器，可显著提高非酶葡萄糖传感器的选择性、稳定性和重现性。

废弃复合材料水热降解和水热氧化联合处理装置及方法 955

 0

本发明公开了一种废弃复合材料水热降解和水热氧化联合处理装置及方法，包括：一级高压水解系统，配置为对废弃复合材料进行一次水解处理；二级高压水解系统，配置为对一次水解的液态产物进行二次水解处理；高压氧化系统，配置为对一次水解的固体产物进行氧化反应；材料粉碎系统，配置为将废弃复合材料粉碎并输送到一级高压水解系统中；第一配料泵送系统，配置为将水和母液的配料经预热后输送到一级高压水解系统中；第二配料泵送系统，配置为将水和氧化剂的配料经预热后输送到高压氧化系统中；本发明在高温高压条件下采用水作为介质进行水热降解和水热氧化联合处理的装置及方法，可使废弃复合材料在相对简单的水热体系中实现有效降解。

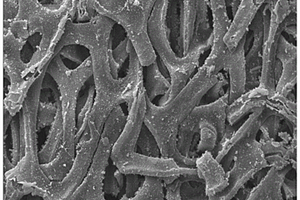

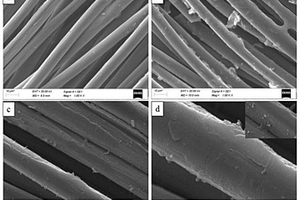

碳纤维基石墨烯/纳米聚苯胺复合材料的制备方法 789

 0

本发明属于新型能量存储装置领域，具体涉及一种碳纤维基石墨烯/纳米聚苯胺复合材料的制备方法；本发明以柔性功能化碳纤维布作为基底材料，采用水热法或高温煅烧法，复合还原剂在柔性碳纤维布表面还原生长石墨烯，形成牢固、均匀的包覆层，再通过电化学聚合法在石墨烯和碳纤维表面聚合生长纳米聚苯胺阵列得到碳纤维基石墨烯/纳米聚苯胺复合材料；本发明制备的碳纤维基石墨烯/纳米聚苯胺复合材料作为超级电容器电极材料，在0.2A/g电流密度下，比容量达535F/g，以1A/g的电流密度循环8000周容量保持率为92.5％。

铁红陶瓷纤维复合材料的制备方法及其应用 866

 0

本发明公开了一种铁红陶瓷纤维复合材料的制备方法及其应用，它主要利用陶瓷纤维毯饱和吸收前聚体并于特定条件凝胶，超临界流体CO2干燥形成铁红/陶瓷纤维新型复合材料。本发明制备的铁红/陶瓷纤维新型复合材料具有优良的保温性能、机械性能、防火和防水性能，施工方便，且材料的制备方法避免了溶剂替换步骤，操作简易，过程可控，生产可连续化。

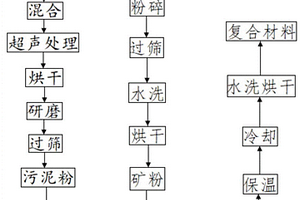

天然菱铁矿-污泥基复合材料及其制备方法和应用 866

 0

本发明涉及污水处理技术领域，尤其是一种天然菱铁矿‑污泥基复合材料及其制备方法和应用，经采用天然菱铁矿、污水处理厂剩余污泥为原料，经分别预处理制备成污泥粉、菱铁矿粉后，一步热解制备成粗复合材料后，再经活化处理，制备得到复合材料，表面带有大量的官能团，如：Fe‑OH、C＝O、‑OH等，有助于降低污水中有机物，使得COD脱出率达到60％以上，而且制作工艺流程简单，原料易得，成本低。

废弃复合材料水热降解和水热氧化联合处理装置 891

 0

本实用新型公开了一种废弃复合材料水热降解和水热氧化联合处理装置，包括：一级高压水解系统，配置为对废弃复合材料进行一次水解处理；二级高压水解系统，配置为对一次水解的液态产物进行二次水解处理；高压氧化系统，配置为对一次水解的固体产物进行氧化反应；材料粉碎系统，配置为将废弃复合材料粉碎并输送到一级高压水解系统中；第一配料泵送系统，配置为将水和母液的配料经预热后输送到一级高压水解系统中；第二配料泵送系统，配置为将水和氧化剂的配料经预热后输送到高压氧化系统中；本实用新型在高温高压条件下采用水作为介质进行水热降解和水热氧化联合处理的装置，可使废弃复合材料在相对简单的水热体系中实现有效降解。

镍基三维石墨烯/二氧化锰复合材料的制备与应用 990

 0

本发明属于储能材料的技术领域，具体涉及一种镍基三维石墨烯/二氧化锰复合材料的制备与应用，以泡沫镍为模板，有机碳源为原料，利用化学气相沉积法在泡沫镍上原位生长出石墨烯，制得镍基三维互通网状结构石墨烯；以镍基三维互通网状结构石墨烯为导电基底，利用水热反应法在导电基底表面原位生长二氧化锰，制得镍基三维互通网状结构石墨烯/二氧化锰复合材料湿态，经水洗至中性后，冷冻干燥，即得；所述镍基三维石墨烯/二氧化锰复合材料用作超级电容器的工作电极。

NiO/BC复合材料修饰电极的方法及其应用 1050

 0

本方案公开了材料技术领域的一种NiO/BC复合材料修饰电极的方法，包括以下步骤：步骤一、将NiO/BC复合材料均匀分散在0.1～0.3Wt％Nafion溶液中制成浓度为1mg·mL^‑1～4mg·mL^‑1的悬浊液；步骤二、将悬浊液滴加到电极的表面，然后室温干燥即制得NiO/BC复合材料修饰的电极。另外，还提供了NiO/BC复合材料在传感器和/或电池和/或电极上的应用。

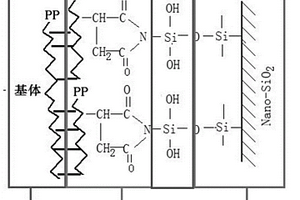

应用于聚丙烯/纳米二氧化硅复合材料的协同作用界面层制备方法 932

 0

本发明公开一种应用于聚丙烯/纳米二氧化硅复合材料的协同作用界面层制备方法，首先将纳米二氧化硅(nano‑SiO2)粒子放入固体搅拌机，然后将硅烷偶联剂(KH)溶液直接喷洒在纳米二氧化硅(nano‑SiO2)粒子上并搅拌，再在100～120℃的温度下烘干1.5～2小时；在聚丙烯(PP)/纳米二氧化硅(nano‑SiO2)复合材料挤出过程中，在表面修饰硅烷偶联剂的纳米二氧化硅(nano‑SiO2)粒子中添加增溶剂(PP‑g‑MAH)，从而在聚丙烯(PP)和纳米二氧化硅(nano‑SiO2)粒子之间形成具有硅烷偶联剂和增溶剂的协同作用界面层，该协同作用界面层不但大大提高了聚丙烯/纳米二氧化硅复合材料的相容性和界面粘接性，改善复合材料的流变性能，而且还能有效地传递和松弛界面上的应力，更好的吸收和分散外界冲击能。

自疏水型二氧化硅气凝胶复合材料的制备方法 1084

 0

本发明公开了一种自疏水型二氧化硅气凝胶复合材料的制备方法，该方法包括以下步骤：1）溶胶的配制，溶胶采用包括硅源前驱体、疏水改性剂、溶剂、水和水解催化剂原料进行配制；2）溶胶与基材复合凝胶制备醇凝胶；3）醇凝胶的陈化；4）陈化后醇凝胶的超临界CO₂干燥制得二氧化硅气凝胶复合材料；5）气凝胶复合材料成品相关性能的检测。本发明制备的自疏水型二氧化硅气凝胶复合材料具有优良的保温性能、防水性能、防火和机械性能，施工方便。制备方法避免了单独的疏水改性步骤，简化工艺生产步骤，操作简易，过程可控，生产可连续化。

锂硫电池正极用硫碳复合材料的制备方法 882

 0

本发明公开了一种锂硫电池正极用硫碳复合材料的制备方法，制备的硫碳复合材料由单质硫和导电性好的碳材料组成。本发明首先需制备硫饱和的N-甲基吡咯烷酮溶液（NMP溶液），然后加热该溶液至一定温度（高于硫的熔点）后，按所需质量比依次加入硫与碳材料，恒温保持一段时间，硫熔融并随N-甲基吡咯烷酮溶剂浸润到碳材料的孔隙中，自然冷却至室温，熔融硫便随温度的降低沉积到碳材料的孔隙中及表面，整个过程持续搅拌。室温下真空抽虑该混合溶液，滤液回收重复利用，滤饼洗涤后干燥、研磨、过筛，即得到所需硫含量的硫碳复合材料。本发明制备的硫碳复合材料电化学活性高，循环性能好，具有广阔的应用前景。

软质复合材料的连接方法 646

 0

一种软质复合材料的连接方法涉及机械加工领域，包括如下步骤：a.加工预制孔；b.加工螺母；c.将螺母旋入软质材料基体内，直至螺母的抗拉头部压紧在预制孔上；d.从软质材料基体上预制孔的另一侧，旋入带有外螺纹的螺栓。本发明构思新颖独特，通过在螺母杆体外周加工斜滚花，利用复合材料的预制孔，将螺母杆体旋入软质复合材料的基体内，并利用杆体内侧的螺纹与螺栓连接，实现了软质基体间的连接，连接效果好；利用本发明中的方法连接软质复合材料成本低，安装拆卸方便，安全可靠性高，维护方便。故本发明具有较高的市场推广和应用价值。

茶生物质复合材料及其制备方法与应用 932

 0

本发明公开了一种茶生物质复合材料及其制备方法与应用。该复合材料包括以下按重量份数计的原料：茶生物质60‑70份、木粉20‑50份、秸秆粉12‑30份、相容剂2‑5份、润滑剂0.2‑1.5份、着色剂2‑3份、抗氧化剂0.1‑3份、稳定剂0.1‑3份。制备方法为：按需要称取原料；取茶生物质60‑80℃下浸泡20‑48小时，洗净后晾干并磨碎至10‑20目，备用；将步骤2中处理后的茶生物质与木粉、秸秆粉、相容剂、润滑剂、着色剂、抗氧化剂、稳定剂混合，搅拌均匀后，投入造粒机中60‑118℃下造粒，得母料；将母料投入挤出机中挤出得茶生物质复合材料。本发明茶生物质复合材料力学性能好，杀菌抑菌能力强，且具有吸湿能力，适合作为室外地板和家具的材料。

菱镁矿纤维强化粉煤灰复合材料 734

 0

本发明涉及一种菱镁矿纤维强化粉煤灰复合材料，本发明公开了一种菱镁矿纤维强化粉煤灰复合材料及其制备技术，其组成及重量份为：菱镁矿纤维0.2～8份，粉煤灰20～55份，砂子25～35份，水泥11～22份，熟石灰11～22份，石膏5～15份，减水剂0.1～2份。将菱镁矿纤维、粉煤灰、砂子、水泥、熟石灰、石膏和减水剂干混均匀，加入总重量18％～40％的水搅拌均匀，并压注或振动成型后养护即可得到菱镁矿纤维强化粉煤灰复合材料。使用菱镁矿纤维作为增强相，得到抗压强度和抗弯强度明显增强的粉煤灰复合材料，该复合材料为常温养护的粉煤灰复合材料，在建筑材料、环境保护、道路、普通塔坝和桥梁等领域将具有广泛的应用。

硼镁铁矿纤维强化粉煤灰复合材料 986

 0

本发明涉及一种硼镁铁矿纤维强化粉煤灰复合材料，本发明公开了一种硼镁铁矿纤维强化粉煤灰复合材料及其制备技术，其组成及重量份为：硼镁铁矿纤维0.2～8份，粉煤灰20～55份，砂子25～35份，水泥11～22份，熟石灰11～22份，石膏5～15份，减水剂0.1～2份。将硼镁铁矿纤维、粉煤灰、砂子、水泥、熟石灰、石膏和减水剂干混均匀，加入总重量18％～40％的水搅拌均匀，并压注或振动成型后养护即可得到硼镁铁矿纤维强化粉煤灰复合材料。使用硼镁铁矿纤维作为增强相，得到抗压强度和抗弯强度明显增强的粉煤灰复合材料，该复合材料为常温养护的粉煤灰复合材料，在建筑材料、环境保护、道路、普通塔坝和桥梁等领域将具有广泛的应用。

硫碳复合材料的制备方法 680

 0

本发明公开了一种硫碳复合材料的制备方法，制备的硫碳复合材料由单质硫和导电碳材料组成。本发明中需要按一定质量比称取单质硫和导电碳材料，研磨混合，过筛，置于密封罐进行密封并抽去空气，向密封罐中通入惰性气体，然后将密封罐置于炉体中加热至130℃~160℃下保持5h~6h，之后继续加热至310℃~350℃下保持2h~3h，然后自然冷却，研磨过筛，即制备得到所需硫含量的硫碳复合材料。本发明方法制备的硫碳复合材料具有电化学活性高，比容量大的优点，以该硫碳复合材料为正极的锂硫电池循环性能好，且该发明方法操作方便、简单易行，具有广阔的应用前景。

碳铬镁矿纤维强化粉煤灰复合材料 697

 0

本发明涉及一种碳铬镁矿纤维强化粉煤灰复合材料，本发明公开了一种碳铬镁矿纤维强化粉煤灰复合材料及其制备技术，其组成及重量份为：碳铬镁矿纤维0.2～8份，粉煤灰20～55份，砂子25～35份，水泥11～22份，熟石灰11～22份，石膏5～15份，减水剂0.1～2份。将碳铬镁矿纤维、粉煤灰、砂子、水泥、熟石灰、石膏和减水剂干混均匀，加入总重量18％～40％的水搅拌均匀，并压注或振动成型后养护即可得到碳铬镁矿纤维强化粉煤灰复合材料。使用碳铬镁矿纤维作为增强相，得到抗压强度和抗弯强度明显增强的粉煤灰复合材料，该复合材料为常温养护的粉煤灰复合材料，在建筑材料、环境保护、道路、普通塔坝和桥梁等领域将具有广泛的应用。

黑硼锡镁矿纤维强化粉煤灰复合材料 1043

 0

本发明涉及一种黑硼锡镁矿纤维强化粉煤灰复合材料，本发明公开了一种黑硼锡镁矿纤维强化粉煤灰复合材料及其制备技术，其组成及重量份为：黑硼锡镁矿纤维0.2～8份，粉煤灰20～55份，砂子25～35份，水泥11～22份，熟石灰11～22份，石膏5～15份，减水剂0.1～2份。将黑硼锡镁矿纤维、粉煤灰、砂子、水泥、熟石灰、石膏和减水剂干混均匀，加入总重量18％～40％的水搅拌均匀，并压注或振动成型后养护即可得到黑硼锡镁矿纤维强化粉煤灰复合材料。使用黑硼锡镁矿纤维作为增强相，得到抗压强度和抗弯强度明显增强的粉煤灰复合材料，该复合材料为常温养护的粉煤灰复合材料，在建筑材料、环境保护、道路、普通塔坝和桥梁等领域将具有广泛的应用。

铬氧化物/CNTS复合材料及其制备与应用 1113

 0

本发明属于锂原电池正极材料制备的技术领域，具体涉及一种铬氧化物/CNTS复合材料及其制备与应用，所述铬氧化物/CNTS复合材料以铬氧化物与碳纳米管为原料，采用高温固相法或高能球磨法制作而成，本发明使用导电性好的CNTS与铬氧化物进行复合，得到的复合材料导电性得到明显改善，容量升高，倍率性能提升。

基于GO/Fe3O4/β‑CD磁性纳米复合材料高灵敏检测多环芳烃电化学方法 901

 0

本发明属于化工领域，尤其是基于GO/Fe3O4/β‑CD磁性纳米复合材料高灵敏检测多环芳烃电化学方法，采用一步原位法合成磁性纳米复合材料GO/Fe3O4，再合成GO/Fe3O4/β‑CD纳米复合材料，根据环糊精(β‑CD)与多环芳烃之间的主客体识别关系实现多环芳烃的检测，具有响应速度快、灵敏度高、稳定性好、选择性好、检测线宽等优点。

Ag修饰层间镶嵌SnS₂复合材料的制备方法 1001

 0

本发明属于热电池电极材料技术领域，尤其涉及一种Ag修饰层间镶嵌SnS₂复合材料的制备方法，首先将轻度刻蚀的石墨烯材料进行金属Ag修饰后，分散于溶剂中形成分散液，然后将2D层间材料、锡源、硫源溶于溶剂中形成溶液，加入到Ag修饰的石墨烯的分散液中，机械搅拌下充分反应，最后经高温反应后制成Ag修饰层间镶嵌SnS₂复合材料；本发明的Ag修饰层间镶嵌SnS₂复合材料具有体积膨胀率小，导电性优、比容量高，热稳定性好、容量大的特点。

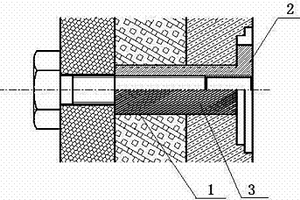

用于复合材料或复合材料与金属的连接结构及连接方法 1144

 0

本发明公开了一种用于复合材料或复合材料与金属的连接结构及连接方法，所述连接结构包括安装在连接系统内部安装孔处的膨胀套、穿过膨胀套实现与螺母连接的螺栓以及螺母本身。采用本发明所述的连接结构对复合材料进行连接，由于所述螺栓、膨胀套和螺母采用特定结构及不同材料，可解决复合材料构件无法实现直接过盈连接的问题，复合材料压缩强度低的问题、连接系统防松问题、连接系统适应厚度在一定范围内变化的问题，能提高连接的稳定性和可靠性，并具有结构简单，重量轻，连接可靠，装配使用方便，防腐及装配工艺性好的优点，适用于复合材料结构或复合材料与金属复合结构以及其他类似结构的连接。

复合固态电解质膜及其制备方法 2406

 0

一种复合固态电解质膜，是将聚合物在有机溶剂中分散均匀后，再加入无机氧化物分散均匀，最后加入锂盐搅拌均匀即得复合电解质浆料，将复合电解质浆料涂覆在高孔隙率的多孔支撑材料上，干燥，得到高机械强度、超薄的复合固态电解质膜。
