上海有色金属复合材料技术理论与应用

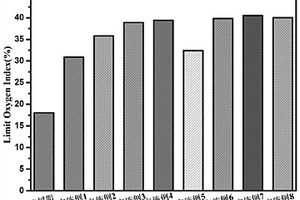

常温导热高温阻燃的高分子复合材料及其制备方法 1125

 0

本发明公开了一种常温导热高温阻燃的高分子复合材料，其特征在于，其由如下质量份比例的组分制成：热塑性聚合物树脂75～80，膨胀型阻燃剂15～20，协同阻燃剂0.1～5，导热填料0.1～5。本发明还公开了其制备方法，将热塑性聚合物树脂、膨胀型阻燃剂、协同阻燃剂及导热填料混合均匀，通过熔融共混、挤出、造粒、烘干即得到具有优异的常温导热高温阻燃性能的热塑性高分子复合材料。本发明通过同步改进配方与制备工艺，使材料具备兼容性好、多功能化的特点，使制备的复合材料不仅在常温时有优异的导热性能，而且在高温时具有良好的阻燃性能。该复合材料的氧指数可达到40.5％，阻燃等级可达到UL‑94的V‑0等级，同时复合材料的常温下导热性能可达到1.34W/m^‑1k^‑1。

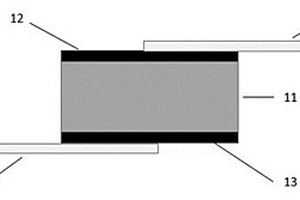

聚偏氟乙烯基导电复合材料及PTC元件 1054

 0

本发明公开了一种聚偏氟乙烯基导电复合材料及PTC元件。所述的聚偏氟乙烯基导电复合材料，以聚偏氟乙烯(PVDF)基体，具有正温度系数（PTC）效应，环境温度25℃下的电阻率不大于10Ω.cm，包含：所述的PVDF为第一组分聚合物，占所述聚偏氟乙烯基导电复合材料的体积分数的20~70%；预先辐照交联的含氟聚合物，体积分数在1~20%；导电填料，体积分数在25~80%。本发明还包括利用所述聚偏氟乙烯基导电复合材料制备的PTC元件及其制备方法。由本发明聚偏氟乙烯基导电复合材料制备的PTC元件具有突出的电阻再现性，良好的耐电压性能和环境可靠性。

复合材料多尺度并发模拟方法和系统 761

 0

本发明提供了一种复合材料多尺度并发模拟方法，包括如下步骤：步骤S1：通过数据驱动算法构建复合材料各个组成相材料的本构；步骤S2：针对本构模型进行自适应聚类分析，通过自适应聚类分析实现复合材料的多尺度并发计算，自适应聚类分析包括线上阶段和线下阶段，通过线下阶段基于应变集中张量对RVE划分集群并求解集群之间的相互作用张量分量，通过线上阶段自适应迭代调整参考材料刚度，结合各组成相材料本构模型，获得集群应力应变分布。本发明还提供了一种复合材料多尺度并发模拟系统。本发明对复合材料进行多尺度分析时不需要引入任何经验性的材料模型，省略了繁琐的参数标定过程，应用更为方便。

复合材料及其制备方法 1052

 0

本发明公开了一种复合材料及其制备方法。所述复合材料综合沸石分子筛、泡沫炭以及堇青石的不同孔径构成一种分级结构的复合材料，扩大复合材料的吸附范围，实现更强的吸附净化功能。本发明所提供的制备方法，将泡沫炭的碳质前驱体溶于有机溶剂中并与沸石分子筛充分混合为悬浊液，先固化为泡沫固化物，再将生成的泡沫固化物研磨装入堇青石蜂窝材料的孔穴中，并经炭化，利用堇青石蜂窝材料的均匀孔穴，生成均匀孔径的泡沫炭的同时，使泡沫炭与堇青石蜂窝材料结合，并使沸石分子筛与生成的泡沫炭结合，且沸石分子筛在制备过程中不发生反应，保持原有的性能，从而制备出具有分级结构的复合材料。

C/γ-Fe2O3复合材料循环使用的方法 766

 0

本发明提供一种C/γ-Fe2O3复合材料循环使用的方法，包括如下步骤：(1)将C/γ-Fe2O3复合材料洒落在油水或者染料污水表面，鼓泡搅拌充分吸附染料或者油；(2)电磁铁进行通电，将C/γ-Fe2O3进行磁性回收；(3)电磁铁断电，将回收的吸附油或者染料的C/γ-Fe2O3复合材料分散在有机溶剂中，鼓泡搅拌；(4)电磁铁再通电，将已经脱附的C/γ-Fe2O3复合材料磁性吸附后，再次洒在有机溶剂中脱附，重复3-5次后，回收的C/γ-Fe2O3复合材料，烘干后，循环使用。该方法工艺简单，易于操作，利用材料特性实现磁性油水分离，连续性强，很好的解决了传统碳材料不易再生的问题，实现资源回收再利用。

MoS2/石墨烯复合材料及其制备方法 835

 0

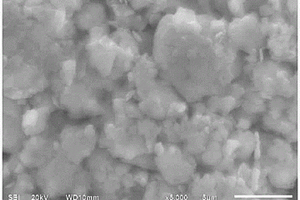

本发明涉及一种MoS2/石墨烯复合材料及其制备方法，所述制备方法包括：1）称取MoS2、蠕虫石墨作为原料粉体；2）将原料粉体进行球磨处理，得到所述MoS2/石墨烯复合材料。本发明公开了一种MoS2/石墨烯复合材料的制备方法，利用球磨法制备MoS2/石墨烯复合材料，不仅方法简易、成本低廉、易于宏量制备，而且得到复合材料应用与锂离子电池负极时性能优异。

高导热绝缘聚合物复合材料及制备方法 987

 0

本发明公开了一种高导热绝缘聚合物复合材料，包括以下组分及质量百分含量：聚偏氟乙烯60-90%，杂化物填料10-40%；所述杂化物填料为陶瓷类导热填料-石墨烯杂化物，所述石墨烯和陶瓷类导热填料的质量比为1:2-200。本发明还包括上述高导热绝缘聚合物复合材料的制备方法。本发明采用静电自组装途径获得含陶瓷类导热填料-石墨烯三明治结构杂化物，再通过原位还原得到绝缘高热导率聚合物复合材料，与传统的溶剂共混法相比，热导率提高明显。本发明的三明治结构杂化物不仅可以形成导热通路，而且能够维持复合材料的绝缘性。因而复合材料在低填料掺量下具有很高的热导率、绝缘性，具有重要的应用价值。

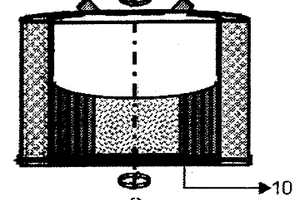

快速规模化制备细菌纤维素复合材料的方法及其装置 1127

 0

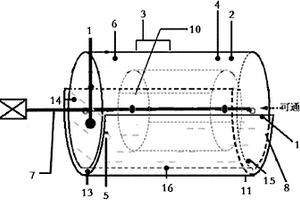

本发明涉及一种快速规模化制备细菌纤维素复合材料的方法及其装置，包括：(1)将细菌纤维素生产菌株接入液体培养基扩培，然后转移至含骨架材料的生物反应器中进行扰动培养，得细菌纤维素复合材料；(2)将上述细菌纤维素复合材料的细菌纤维素从骨架材料上剥离或者将上述细菌纤维素复合材料浸泡于NaOH溶液中，洗涤后即得；该装置包括：温度计口、酸液碱液添加口、把手、通气口、pH计口、营养补料口、转轴、发酵罐、马达、转鼓、发酵罐夹套、循环水进口和出口、营养液进口和出口，以及冷凝水出口；在所述发酵罐内的转轴上固定有转鼓。本发明装置简便，模具可拆卸，成本低廉，生产效率高，自动化程度高；得到的细菌纤维素复合材料应用广泛。

基于邻苯二甲腈树脂复合材料的单层天线罩及其制备方法 1035

 0

本发明提供了一种基于邻苯二甲腈树脂复合材料的单层天线罩及其制备方法，单层天线罩包括单层编织层、邻苯二甲腈树脂复合材料层，单层编织层经石英玻璃纤维纱与B型石英玻璃纤维布编织形成，且所述邻苯二甲腈树脂复合材料层经RTM灌注方法包裹在所述单层编织层外部后形成。制备方法包括编织2.5D石英编织层、配置邻苯二甲腈树脂复合材料；模具内铺覆单层编织层；加热并真空且加压条件注入邻苯二甲腈树脂复合材料包裹2.5D石英编织层；第二次加热固化成型；第三次加热保温处理冷却即得单层天线罩成品。本发明设计的单层天线罩，适用于高速机载进气、出气部位，具有雷达抗干扰及短时耐高温600℃的透波－耐烧蚀功能。

原位降低选区激光熔化制备钛基复合材料残余应力的方法 1021

 0

本发明公开了一种原位降低选区激光熔化制备钛基复合材料残余应力的方法，包括制备钛基复合材料粉末，所述钛基复合材料粉末包括钛或者钛合金与生成增强体的化学物质的汇合，所述化学物质包括B硼元素、C碳元素和稀土元素中的一种及以上；在选区激光熔化设备的基板上铺一层或者多层钛基复合材料粉末，进行激光选区熔化；将激光选区熔化后凝固的表面进行一次或者多次激光重熔；重复操作，直到钛基复合材料构件制备完成。本发明通过将激光选区熔化后凝固的表面进行激光重熔后，降低了由于高能激光束为热源对粉末层进行扫描造成的局部热效应，可以使增强体的反应更彻底，增强体的析出更细小，降低构件制备过程中的残余应力，改变材料的性能。

二次颗粒硬碳复合材料及其制备方法和应用 810

 0

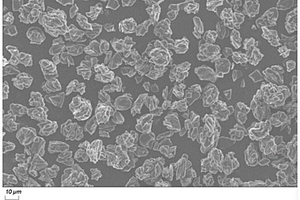

本发明提供了一种二次颗粒硬碳复合材料及其制备方法和应用，属于锂离子电池材料技术领域。本发明提供了一种二次颗粒硬碳复合材料，包括无定性碳和一次颗粒，所述无定性碳将一次颗粒粘接形成二次颗粒，所述一次颗粒包括硼化合物和硬碳。本发明中，在二次颗粒硬碳复合材料中掺杂硼化合物，能够提升材料的电子导电率进而提升材料的动力学性能，使得二次颗粒硬碳复合材料的首次效率提高。实施例的数据表明，本发明提供的二次颗粒硬碳复合材料的首次效率为87.5～88.7％。

双马来酰亚胺树脂预浸料复合材料及其制备方法 1160

 0

本发明涉及双马来酰亚胺树脂领域，更具体地，本发明涉及一种双马来酰亚胺树脂预浸料复合材料及其制备方法。本发明第一个方面提供了一种双马来酰亚胺树脂预浸料复合材料，按重量份计，其制备原料包括30～45份双马来酰亚胺树脂和55～70份纤维增强材料。本发明提供的双马来酰亚胺树脂预浸料复合材料其具有优异的复合材料力学性能、自粘接强度、韧性，满足铺贴工艺性和结构稳定性要求，可实现与蜂窝、泡沫芯材的自粘，可实现预浸料和胶膜的功能性合一，既满足结构设计对复合材料力学性能的基本要求，又满足夹层结构对蜂窝和面板的胶接强度基本要求，省去了面板和蜂窝使用胶膜胶接的工序，同时达到了材料减重，制品轻量化的目的。

基于环状缩醛聚氨酯的碳纤维复合材料及其制备方法 1129

 0

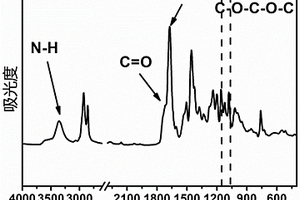

本发明公开了一种基于环状缩醛聚氨酯的碳纤维复合材料及其制备方法。所述碳纤维复合材料由下述按质量份数计算的组分制备而成：基于环状缩醛的可降解二羟基单体100份、固化剂20～200份、固化促进剂0～6份、有机溶剂0～300份、碳纤维20～500份。所述制备方法包括：将基于环状缩醛的可降解二羟基单体、固化剂、固化促进剂、碳纤维和有机溶剂均匀混合后进行固化，获得基于环状缩醛聚氨酯的碳纤维复合材料。本发明的碳纤维复合材料可以在十分温和的条件下去除粘接碳纤维的基体树脂，使得碳纤维能够被很好地回收，并能使回收后的碳纤维保持原有的优异性能；同时赋予碳纤维复合材料可再次加工性能，并解决预浸料寿命短的问题。

相变纳米诊疗剂复合材料、制备方法及其应用 720

 0

本发明涉及医用生物纳米材料技术领域，公开了一种相变纳米诊疗剂复合材料，其特征在于，其是以表面具有介孔、内部具有有序孔道结构的介孔碳纳米颗粒MCNs，经氧化改性得到的介孔碳纳米颗粒OMCNs为载体，在该颗粒孔道结构中装载温敏型相变材料而得到的复合材料OMCNs‑PFP，且其介孔形状差异小、颗粒形貌尺寸均一，具有良好的水溶性、生物相容性，并具有光热效应和光声/超声成像的属性。本发明还公开了该复合材料的制备方法及其应用。本发明能够实现复合材料的纳米级结构，且复合材料稳定性、均一性、生物相容性好、生物安全性高，易于量产，易于产业化。

0-3型压电复合材料及其制备方法 973

 0

本发明涉及一种0‑3型压电复合材料及其制备方法。通过在聚合物材料中加入无机压电材料颗粒，并且通过施加交流电，使0‑3型压电复合材料中的无机压电材料颗粒呈线性排列，而获得新型的压电复合材料。与现有技术相比，本发明降低了制备压电复合材料的难度和成本，大大地提高了压电复合材料的压电系数和柔性。使其在医疗及可穿戴设备中作为传感器发挥更重要的潜在应用价值。

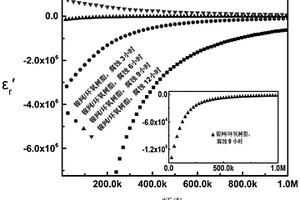

在金属网/环氧树脂复合材料中逆向设计负介电材料的方法 805

 0

本发明公开了一种在金属网/环氧树脂复合材料中逆向设计负介电材料的方法，其包含以下步骤：步骤1，将若干个金属网放入已知浓度的酸溶液中，使酸溶液对所述金属网分别腐蚀不同的时间；步骤2，将液态环氧树脂和有机溶剂混合均匀后，加入固化剂并混匀，得到混合液；步骤3，将酸溶液腐蚀后的金属网分别浸入所述混合液，使环氧树脂渗入金属网中；得到金属网/环氧树脂复合材料；步骤4，使金属网/环氧树脂复合材料在真空条件下干燥；步骤5，检测步骤4中干燥后的金属网/环氧树脂复合材料的负介电常数，如果不符合要求，则重复步骤1至步骤4，并重新设计酸溶液对金属网腐蚀的时间，直至制备得到负介电常数符合要求的金属网/环氧树脂复合材料。

烟气过滤复合材料及其制备方法和应用 1001

 0

本发明提供了一种烟气过滤复合材料及其制备方法和应用，所述烟气过滤复合材料为以含有底布的纳米纤维膜为载体，负载有含氮化合物的复合材料；提供的烟气过滤复合材料，通过纳米纤维膜负载含氮化合物的复合材料，相比于现有的物理吸附材料或者化学吸附材料，能有效提升对烟气中有害物质的吸附和过滤效果，尤其对于卷烟烟气中的醛类物质的选择性效果更佳，能够有效降低卷烟烟气对人体的危害；而且通过纳米纤维膜具有的高比表面积、超高的表面积和孔隙率，可以更好的储藏吸附剂，柔性极佳，能够适于添加到各种过滤装置中，应用范围广。

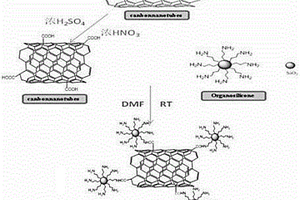

有机球形二氧化硅修饰的碳纳米管棒状纳米复合材料及制备方法 714

 0

本发明公开了一种有机球形二氧化硅修饰的碳纳米管棒状纳米复合材料及制备方法。有机球形二氧化硅修饰的碳纳米管棒状纳米复合材料，其特征在于该复合材料为：带有氨基的有机球形二氧化硅纳米颗粒通过氨基与氧化的碳纳米管表面的羧基官能团反应形成酰胺键，从而获得共价结合的有机球形二氧化硅修饰的碳纳米管棒状纳米复合材料，所述的氧化的碳纳米管与带有氨基的有机球形二氧化硅纳米颗粒的质量比为1:2~15；所述的带有氨基的有机球形二氧化硅纳米颗粒为：二氧化硅为核表面包覆氨基的核壳结构。本发明工艺简便易行，反应周期短，所得材料结构规整，形貌清晰，产率高，纯度高，稳定性好，具有一定的有机相容性，可用于热固性树脂、热塑性树脂和橡胶等高分子改性制备高性能纳米复合材料；本发明提供的方法，工艺紧凑，成本低，反应时间短，产物结构单一性好，可大规模工业化生产。

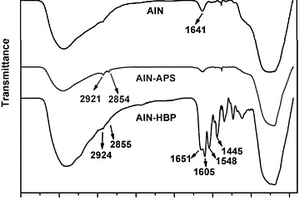

高导热聚合物复合材料及制备方法 713

 0

本发明公开了一种高导热聚合物复合材料，包括以下组分及质量百分含量：环氧树脂60-95%，超支化聚芳酰胺接枝的陶瓷类导热填料纳米颗粒5-40%。本发明还包括该高导热聚合物复合材料的制备方法。本发明以超支化聚芳酰胺接枝陶瓷类导热填料和环氧树脂为原料，得到高导热功能化陶瓷类导热填料/环氧树脂聚合物复合材料，该复合材料具有很高的热导率，与传统的填料直接共混法相比，热导率以及热机性能提高明显。本发明的聚合物复合材料具有优异的导热性能，可以在低导热填料掺量下大幅提高聚合物基体的热导率和力学性能，因此在机械、电子、化工等领域具有广泛的应用价值。本发明制备方法简单易操作，可控性强，可规模化放大生产。

高导热POK复合材料及其制备方法与应用 1195

 0

本发明涉及改性高分子复合材料技术领域，公开了高导热POK复合材料及其制备方法。高导热POK复合材料，其制备原料包括：POK树脂40～64份；石墨烯5～35份；石墨15～30份；相容剂2.0～10.0份。高导热POK复合材料的制备方法，包括：将制备原料混合均匀，挤出造粒、烘干。本申请提供的复合材料具有很好的导热性、好的耐化性、低吸水性以及高韧性等优点，改善了传统导热材料力学性能差、易吸水、尺寸稳定性差、脆性大、耐化性差等缺点，未来应用场景更加广阔。

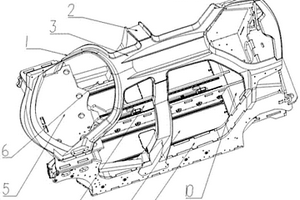

新型轻量化热塑型复合材料底盘结构 948

 0

本发明公开了一种新型轻量化热塑型复合材料底盘结构，包括底盘本体，所述底盘本体上从前到后依次设有A柱、B柱和C柱，A柱、B柱和C柱的顶部固定连接有车顶骨架，所述A柱、B柱、车顶骨架和C柱均为碳纤维材质，所述右通道总成、中通道总成、车身地板总成、左通道总成、车身后地板总成、底盘承载板和车身后挡板均为热塑复合材料三明治板。和钣金件相比较，热塑复合材料三明治板的使用会使整体重量减轻30‑40%；热塑复合材料三明治板的使用会消除模压成型的热固性复合材料所需的保温时间；而且和热固性复合材料的特性相比，热塑性复合材料可以回收；而且相对于钢或铝制成的底盘结构，热塑性复合材料结构不需要腐蚀保护。

石墨烯/碳纳米管/聚苯胺复合材料的制备方法及应用 1176

 0

本发明涉及一种石墨烯/碳纳米管/聚苯胺复合材料的制备方法及应用，包括以下步骤：将氧化石墨烯进行草酸化改性获得改性氧化石墨烯；然后将改性氧化石墨烯分散于水中获得改性氧化石墨烯悬浮液，加入浓盐酸；加入苯胺单体，超声分散均匀，进行预反应获得苯胺修饰的石墨烯；向苯胺修饰的石墨烯中加入碳纳米管、活性MnO₂和过硫酸铵，进行氧化聚合反应；将反应后的物料经过固液分离、洗涤、干燥得到HCl掺杂的复合材料；向HCl掺杂的复合材料中加入氨水和水合肼进行脱掺杂和还原处理，得到所述石墨烯/碳纳米管/聚苯胺复合材料。与现有技术相比，本发明作为锂离子电池正极显示了优异的电化学性能，具有工艺简单，条件温和，成本低廉等优点。

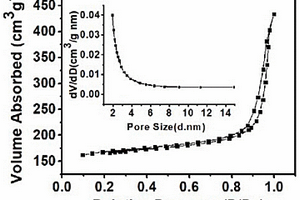

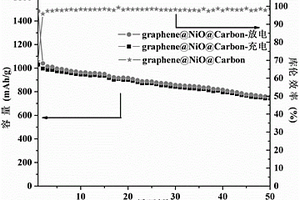

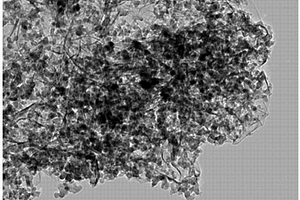

碳包氧化镍纳米片负载在石墨烯上的纳米复合材料及其制备方法 688

 0

本发明属于储能材料技术领域，具体为一种碳包NiO纳米片负载在石墨烯上的纳米复合材料及其制备方法。本发明通过简单的一步溶剂热法制备得到无定形碳包覆的氧化镍纳米片原位均匀生长在石墨烯上的纳米复合材料。这种纳米复合材料具有高的比表面积以及孔隙率，可用作锂电池的负极材料，在200mA/g电流密度下表现出高的储能密度和良好的多次充放电稳定性；此外，这种复合材料在高电流密度下依然能够保持较高的储能密度，当电流密度回复到低值时储能密度同样可以回复到较高水平。本发明方法，操作简单，生产成本较低，易于批量化、规模化生产，具有良好的工业化生产基础和广阔的应用前景。

高导热环氧复合材料及其制备方法 951

 0

本发明涉及一种高导热环氧复合材料及其制备方法，按质量份数，所述高导热环氧复合材料的原料组分包括：环氧树脂100份，阳离子光引发剂0.5-3份，丙烯碳酸酯0.5-3份，多乙烯基辐射敏化剂5-30份，氮化铝改性颗粒10-100份。包括：将环氧树脂、多乙烯基辐射敏化剂、氮化铝改性颗粒进行真空搅拌，然后在加入溶解有阳离子光引剂的丙烯碳酸酯，继续搅拌，注入模具后进行传动辐射固化，脱模，即得。本发明高导热环氧复合材料的导热系数可以高达1.12W/(m·K)，同时固化速度快，且得到的复合材料性能指标可以达到常规固化方法所需要的指标。

负热膨胀系数可调的叠层陶瓷基复合材料及其制备方法 715

 0

本发明涉及一种负热膨胀系数可调的叠层陶瓷 基复合材料及其制备方法，采用离心注浆成型工艺，分别将组 分为立方相钨酸锆 ZrW2O8或掺杂改性的钨酸锆 ZrW2O8负膨胀粉体材料以及近零膨胀非晶氧化硅 SiO2粉体分散在聚乙烯醇溶液， 配成钨酸锆粉体浆料及氧化硅粉体浆料；然后采用离心沉积的 手段，将粉体浆料中的水性成分脱去，将钨酸锆粉体与氧化硅 粉体多次交替沉积在过滤片上，形成叠层复合材料的坯体，然 后高温烧结，获得致密的叠层陶瓷复合材料。本发明的叠层陶 瓷复合材料在温度为－20～80℃的范围内，膨胀系数为－8.0～ －3.0×10－6/℃，能用于制作非 温敏性光器件或电子器件的温度补偿封装基片。

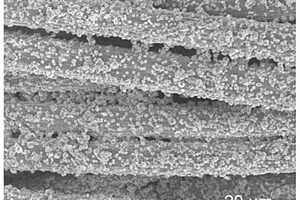

载有硫的中空纳米多面体八硫化九钴/碳纤维复合材料及其制备方法和用途 894

 0

本发明提供了一种载有硫的中空纳米多面体八硫化九钴/碳纤维复合材料及其制备方法和用途，制备方法为：采用自模板法先在碳纤维布基底上生长多面体ZIF‑67，再通过硫化，得到Co9S8/碳纤维复合材料。Co9S8/碳纤维复合材料一方面内部具有较大的内空间，保证了硫的装载质量，缓冲了循环过程中多硫化锂Li2Sx物质的体积膨胀；另一方面，能与多硫化物强结合并限制其向外扩散，其多孔外壳有利于Li+和电子的输运。再将Co9S8/碳纤维复合材料浸泡在硫的二硫化碳溶液中，干燥后进行熏硫，得到载有硫的中空纳米多面体八硫化九钴/碳纤维复合材料，碳纤维布为基底整体提高了导电性能，物理化学双功能协同固定作用使得复合材料正极具有高的放电容量和高的循环稳定性。

原位自生钛基复合材料复合叠层构件及其制备方法与用途 875

 0

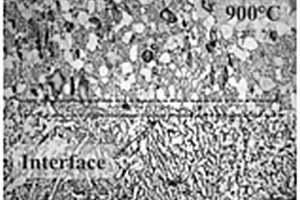

本发明公开了一种原位自生钛基复合材料复合叠层构件的制备方法，涉及金属基复合材料领域。包括如下步骤：A、线切割加工得到钛合金基材和钛基复合材料板材试样；B、对板材试样进行表面处理；C、贴紧至少一层钛合金基材和至少一层钛基复合材料板材试样得到复合板材构件，将复合板材构件表面涂BN溶液放入压力模具中固定；D、对复合板材构件温度850‑950℃，压力5‑15MPa，保温0.5‑1.5h，制备得到无界面空洞缺陷的钛基复合材料双层板或多层板构件。本发明复合构件界面剪切强度640‑670MPa，兼具良好的强塑性，为高强韧钛基复合材料复合构件的加工提供了新解决途径，对超高强多层复合构件的制备具有深远战略意义。

大厚度纤维增强环氧树脂基复合材料的固化方法 985

 0

本发明公开了超大厚度的纤维增强环氧树脂基复合材料的固化方法以及根据所述方法制造的复合材料制件。本发明提出了针对超大厚度热固性树脂基复合材料的阶梯式固化方法，与通常的匀速升温固化方法相比，采用该方法可以大幅度降低超大厚度复合材料内部的不同步固化的程度，提高大厚度复合材料固化过程的温度均匀性。本发明适用于航空、航天、建筑、风电、舰船、汽车及电子等领域的大厚度复合材料零件的制造。

耐蠕变聚丙烯复合材料及其制备方法 793

 0

本发明公开了一种耐蠕变聚丙烯复合材料及其制备方法，其中耐蠕变聚丙烯复合材料由以下原料按重量百分比组成：均聚丙烯0-65％，共聚丙烯30-95％，增韧剂0-20％，无机填料0-40％，降温母粒0.3-2％，稳定剂0.2-2％，其它添加剂0-5％。本发明的优点是：1、使用降温母粒使改性聚丙烯材料轻度交联，提高了材料的耐蠕变性能，同时提高了材料的流动性；2、采用全部从主喂料口进料方式，加强了剪切，提高了增韧剂、降温母粒、无机填料等的分散效果，同时延长了过氧化物的反应时间，进一步提高了复合材料的性能。

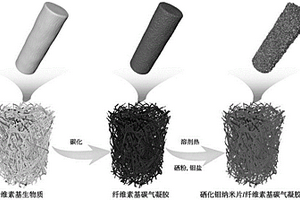

硒化钼纳米片/纤维基碳气凝胶复合材料及其制备方法 793

 0

本发明属于电解水催化析氢技术领域，具体为一种硒化钼纳米片/纤维基碳气凝胶复合材料及其制备方法。本发明的复合材料是采用钼盐和硒粉在具有丰富纤维结构的碳气凝胶上原位生长硒化钼纳米片制备得到。其原料组成包括：富含纤维的生物质材料、钼盐、硒粉、水合肼；其制备过程包括：通过高温碳化技术制备得纤维基碳气凝胶；通过一步溶剂热法在纤维基碳气凝胶表面原位生长硒化钼纳米片。本发明制得的硒化钼纳米片/纤维基碳气凝胶复合材料具有硒化钼纳米片层少（只有3?6层）且在纤维基碳气凝胶上分布均匀等特点，可作为理想的高性能催化析氢材料等。
