本实用新型属于球选矿设备检修的技术领域,特别涉及一种带轮抓卸工具。它由U型板,一端分别与此U型板相插接的两个螺杆,与此两个螺杆的另一端相插接的支撑板和与此两个螺杆螺纹连接的螺母所组成,所述的支撑板上设有抗弯加强筋和与所述两个螺杆相插接的长孔,所述U形板的外侧设有与所述两个螺杆相插接的对称豁口。本实用新型结构简单,制作容易,使用效果好,可在不同环境和场地上作业,在现场准许的情况下,可以不用拆卸设备即可完成抓卸皮带轮的任务,大大的提高了工作效率,更为突出的是两个人就能完成简单的抓卸任务。
本实用新型公开了一种铁精粉磁力回收装置,该装置包括框架主体,所述框架主体一端连接有第一滚筒,另一端连接有第二滚筒;所述第一滚筒以及所述第二滚筒通过皮带组件相连;其中,所述皮带组件包括皮带、安装于所述框架主体上的皮带架以及皮带托辊;所述第二滚筒为采用磁性材质制作的滚筒,所述第二滚筒两侧分别安装有转轮,所述转轮半径与所述第二滚筒半径之差不大于100毫米。本申请提供的装置,结构简单合理,使用操作方便。适用于选矿厂精矿仓周围及矿区周边道路的铁精粉回收,方便省力,回收效率高,可以实现单人操作,自动卸料,可以广泛应用在铁矿矿区周围散落的铁精粉回收。
一种浓缩磁选脱水设备,包括机架,机架上安装有滚筒,机架的一侧设有驱动电机,用于驱动滚筒转动,机架的底部设有槽体,槽体的一侧设有给料箱,槽体的底部设有尾矿箱,滚筒的外周铺设有滤布,滚筒的底部进入槽体内,滚筒底部的内壁于一定角度范围内设有磁系,用于将槽体内矿浆中的磁性矿物吸附至滤布,磁系的末端设有分配头,滚筒的中心设有空心轴,空心轴于分配头的角度范围内设有真空管,用于对磁性矿物真空脱水,滚筒外于分配头的末端设有刮刀,刮刀的下方设有精矿箱,用于收集被刮刀刮落的磁性矿物,刮刀的下方设有冲洗水嘴,用于清洗滤布,上述设备既能浓缩磁选,又可对磁选精矿抽真空脱水,节省了选矿工艺环节,可降低生产成本。
本实用新型属于选矿设备技术领域,尤其是涉及一种浮选柱泡沫抽吸装置,其特征在于在包括设在粗选浮选柱上部尾矿泡沫出口处的圆环形十字架体,设在此圆环形十字架体上且均匀分布的一组吸泡管,一组扫选浮选柱气泡发生器,一组吸泡管分别与一组扫选浮选柱气泡发生器对应连接,一组扫选浮选柱气泡发生器与扫选浮选柱相连接。本实用新型在实际应用中改善了泡沫的流动性,减少了施加喷淋水量,节水效果明显,并提高了浮选柱的处理量,降低了尾矿品位,使尾矿品位由使用前的平均18.46%降低到18.03%。

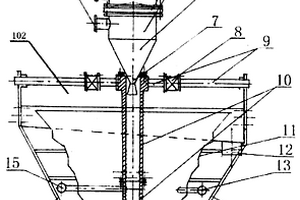

本实用新型涉及一种永磁喷射泵浮选精选槽,该精选槽包括喷射泵矿化器和永磁浮选精选槽;喷射泵矿化器设置在永磁浮选精选槽上面,喷射泵矿化器内设有用于喷射矿浆的有多个喷咀的喷咀座;喷射泵矿化器下端的矿浆出口与永磁浮选精选槽的矿浆入口连通组成浮力、磁力和重力多级精选槽。本实用新型设备使被选矿物在喷射泵矿化器中高效多喷咀的喷射作用下均匀抽卷空气而形成较高质量的微细泡后给到永磁浮选精选槽,可达到彻底的高效矿化,在多种综合力的作用下进行选别,是一个选别指标高,投资小,工艺简化的较高经流效益的设备。
本实用新型涉及一种拆解粗破机横梁体和中架体的装置,其特征在于,包括架体、千斤顶、梢形架,架体为钢结构件,两端倾斜与中架体内衬斜度一致,千斤顶设于架体两端,梢形架置于千斤顶上与横梁体贴合。与现有技术相比,本实用新型的有益效果是:架体体积小、重量轻、可重复使用,提高了拆解效率,降低了工作人员的劳动强度,大幅节省拆解成本,为选矿厂的高效生产提供了有利保障。
本实用新型涉及选矿设备技术领域,特别是一种防止给矿箱与振动筛连接处漏矿装置。包括给矿箱、设在此给矿箱下方的振动筛,其特征在于在给矿箱与振动筛之间的间隙处设有防漏矿装置,此防漏矿装置由设有一组挂钩和螺孔的外压板,设有一组螺孔的内压板,设在外压板与内压板之间的挡片,穿过螺孔连接外压板和内压板的螺栓,与此螺栓相啮合的螺母所组成,外压板的螺孔与内压板的螺孔相对应,一组挂钩与振动筛的筛板相挂接,挡片的上部与给矿箱的侧板内壁的下部相靠接,挡片的下部与振动筛的筛板内壁相靠接。此挡片为橡胶挡片。本实用新型结构简单,省时,省力,减轻了工人的劳动强度,降低了检修率,提高了生产率。

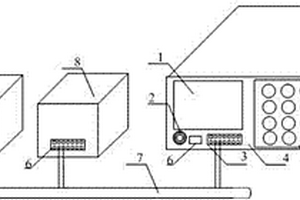

本实用新型提出一种移动变电站无线发送装置,属于矿山选矿自动化领域,该装置包括可编程序控制器、通讯扩展模块、以太网模块、以太网交换机和无线局域网发射接收装置,本申请利用现有计算机智能测控设备,对移动式变电站内的高低压配电设备的测控数据进行整合,选择方便的无线局域网通讯方式代替原有的线缆式通讯线路连接,提高移动变电站的使用灵活性,实现移动变电站的重要数据监测和故障报警,根据高、低压综保仪及温度检测元件实现对移动变电站的变压器、母线、高压受电柜、低压受口开关柜的故障监测、保护回路动作状态检测,并实现数据的无线传输;形成一种移动变电站无线发送装置。
本实用新型提出一种移动变电站智能监控装置,属于矿山选矿自动化领域,该装置包括可编程序控制器、通讯扩展模块和无线通信数据终端,其中,所述的可编程序控制器与通讯扩展模块相连接,可编程序控制器的输入端连接变电站中高压配电保护器输出端,通讯扩展模块的输入端连接变电站中低压配电保护器输出端,可编程序控制器的输出端连接无线通信数据终端的输入端,无线通信数据终端通过无线通讯与远程调度中心相连接,本申请克服了移动变电站无人值守,无法实时监控的弱点,通过对现场电控设备的运行点采集和控制以及通过数据无线传输功能的实现,解决了移动变电站长期以来无法实现有效监控的难题,形成了专用的移动变电站实时监控系统。
本实用新型公开了一种基于球磨机排矿端的筛分装置,包括底座,所述底座的顶部从左至右依次设有第三支架、第二支架和第一支架,且第三支架、第二支架和第一支架分别与底座焊接相连,且第一支架位于第二支架的下方,且第二支架的顶部设有入料口,所述第一支架的左端设有第二轴架,且两个所述第二轴架与第一支架螺栓连接。该基于球磨机排矿端的筛分装置,通过搅拌桶和搅拌套之间的配合,在接料板和传送带的作用下,整体结构分为两层,上层进行选矿和洗矿,下层进行排矿渣,对矿料进行冲洗,被冲洗的矿料在搅拌桶内伴随搅拌套的搅拌,搅拌桶的内部设有螺旋槽和出水孔,使得矿料上的杂质被水冲洗掉,适合推广使用。
本实用新型公开了一种磁选机磁系调整机构,由拉杆圆套、调整杆和固定板构成,拉杆圆套与磁选滚筒的支撑轴连接,调整杆和拉杆圆套铰接,调整杆穿过固定板的透孔,在调整杆上有螺纹、螺母,调整杆通过螺母与固定板固定,固定板与磁选机支架固定焊接。当需要调整磁系的偏转角度时,调整调整杆上的螺母就能带动与支撑轴固定的磁系改变角度。本实用新型使磁选机在正常工作状态下对磁系随时都可以进行调节,从而降低选煤厂的介耗。减少了停机带来的运行成本增加,解决了选矿无法连续作业等诸多问题,增加了经济效益,提高了工作效率。
本实用新型提供一种新型永磁塔环磁系脱水槽,它是在永磁塔型磁系的上方,永磁脱水槽的溢流矿浆平面上增加一个环行辅助磁系,与塔型磁系一起形成塔环组合式磁系,提高溢流堰区域的磁场强度;同时,稳定脱水槽溢流堰区域矿浆的运动状态,减少矿浆流体紊流造成脱水槽翻花、有用矿物流失;改变脱水槽溢流表面矿粒的流动轨迹,增加重力选矿时间,减少磁性矿粒的金属流失,提高金属回收率。
本实用新型属于选矿厂物料转运、分配的技术领域,特别涉及一种定点给矿双向分矿装置,包括三通漏斗,三通漏斗由一个进矿斗,两个出矿斗和两放矿阀所组成,两个出矿斗的下方对应设有两个分矿带式输送机,此两个分矿带式输送机的运行方向相反、且每台分矿带式输送机的输出端下方设有漏矿斗,此漏矿斗的出口与矿石缓冲矿仓的进料口相连接。本实用新型的优点是:增加矿石转运速度,设备运行平稳、故障小,操作简单。
本实用新型是一种用于极细物料分级的设备,特别适用于选矿厂对球磨机溢流进行分级的设备。该机的机体是由数个双向半螺旋式箱子叠落而成。各个箱子内都安装有数块扇形筛板,组拼成对称的双向半螺旋的筛面,使该机筛分面积大、处理能力高,与同体积的振动细筛相比,重量轻、能耗低、占地面积小。该机还具有制造简单、成本低、安装、拆卸和操作方便、维修点少等优点。
组合式防脱落电铲斗齿,将电铲斗齿设计成中空形式,内设两个空腔结构,将简易无线信号发射装置安装于一个空腔体内,在驾驶室内设置无线信号接收装置。当斗齿从铲斗脱落后能够触发无线信号发射装置,发出报警信号,驾驶室内的接收装置接到后进行声光报警提示,易于操作手及时发现处理;将一根长约1m左右直径5mm钢丝绳一端另一个空腔内壁连接接,另一端同电铲的铲斗底座连接,将钢丝绳盘绕纳入斗齿的中空腔体内,在斗齿从铲斗脱落后能够继续保持柔性连接,使斗齿垂吊于铲斗之下,易于操作手及时发现处理。本装置以简便的方式解决矿山挖装作业中电铲斗齿脱落不易察觉的难题,通过机电组合的方式实现脱落后的报警,保持柔性连接,从而避免高强度合金斗齿进入选矿和破碎设备,防止巨大经济损失的发生。
本实用新型涉及选矿技术领域,特别是一种湿式锤式细破碎机,用于低品位铁矿石粗选中的细破碎,包括锤式破碎机,在锤式破碎机的加料口上设有进水装置,箱体内加料口处设有挡料器,轴承上设有防水罩。挡料器为挡料链屏,上端固定在锤式破碎机的加料口上,下端为自由端。进水装置为与高位水箱相连接的进水管。本实用新型具有下列优点:由于增设了进水装置,在破碎矿石的过程中,用水将混在矿料中的坭土冲洗掉,因此降低了后步工序各台设备的负荷,提高了工作效率;流水也使破碎机内的物料流畅通,细料很快流走,粗料得到充分的破碎,提高了破碎机的工作效率;挡料器可阻挡硬料进入锤式破碎机内,对锤式破碎机起到保护作用;由于在轴承上设置了防水罩,保护轴承能安全工作。
本实用新型属于选矿设备检测装置技术领域,具体涉及一种矿浆浓缩机扭矩检测装置,包括固定齿道,固定齿道由左边固定齿道和右边固定齿道所组成,在此左、右边固定齿道之间设有一个凹陷段,其中设有由上部齿道部分和下部凸起部分构成的位移齿道,此位移齿道,固定螺栓分别与左、右边固定齿道相连接,在此固定螺栓的左、右端设有左、右边位移弹簧,下侧设有位移挡板,在靠近此位移挡板处设有扭矩检测器。本实用新型的优点是,采用本实用新型可以实现周边传动矿浆浓缩机扭矩的准确测量,可以解决周边传动矿浆浓缩机扭矩无法测量问题,避免发生由于扭矩过高造成重大设备事故。
本实用新型涉及选矿设备技术领域,特别是一种用于料仓布料小车旋转计数器的固定装置。包括与布料小车的车轮相连接的计数器,布料小车的车轮与布料小车的车架相连接,其特征在于在车轮的外侧表面中心处水平设有固定片,在此固定片上垂直设有驱动杆,此驱动杆与设有滑槽的滑片滑动连接,此滑片与计数器相连接,此计数器通过连接杆与布料小车的车架相连接,在滑片与计数器之间设有弹簧。计数器的中心与所述车轮的中心重合。本实用新型的特点是驱动杆在滑片的滑槽内可以有不同方向的滑动,抵消了由于车轮振动或车轮相对于计数器固定位置的移动产生对计数器转轴的冲击,同时弹簧也起到缓存冲击的作用,保障了计数器的稳定运行。
本实用新型涉及一种永磁交变场优选柱,在优选箱内设有至少两列磁系盒,各列磁系盒之间及磁系盒与优选箱之间分别形成分选腔;在磁系盒内设置有差动机构和至少3组永磁磁系,每组永磁磁系至少由4片硬质稀土磁块组合而成,且每组永磁磁系间设有隔板。它与广泛应用的永磁选机、电磁选机、脱水槽等设备相比,具有占地面积小、电耗少、投资省、处理量大、结构简单、选分效率高,适用范围广、便于安装、操作、调整等一系列优点。可按照不同物料、产量及作业选用不同特性、规格及型号的系列产品,并大大简化现有选矿工艺。是各大、中、小型磁选厂提高精矿品位和产量的理想设备。
本实用新型涉及的是适合矿山选矿,水泥厂生产中球磨生、熟料用的一种球磨机。该机包括了现有技术的滚筒、减速机、电机,并在滚筒出料轴外固定有法兰,通过法兰与滚筒连接着一个两端带有法兰、中间管壁上至少均布有2个以上排料口的连接器,在连接器与减速机连接的法兰间设有胶垫。本实用新型球磨机中的滚筒、连接器、减速机和电机都在同一轴线上,简化了结构,减少了摩擦阻力,它与专利号为200720016153·0的球磨机相比阻力小,省力,部件不易磨损,使用寿命长,运行平稳,节电效果在30%以上,以一台2130型球磨机为例,原有的配套电机为210kW,而本实用新型的配套电机为130kW就可轻松带动,每小时可节电80kW。
本实用新型涉及一种智能电磁锥形螺旋柱,其特征在于是由:给矿斗、尾矿溢流槽、分选筒、电磁系、喷水头、旋流器、底鼓、给水管、传感器、带电动执行器的阀门和智能电控柜构成,在智能电磁锥形螺旋柱的上部设置给矿斗和尾矿溢流槽,给水管设置分选筒的下面,底鼓与传感器连接,并设有带电动执行器的阀门,在分选筒的外侧设有电磁系,电磁系与智能电控柜连接。分选筒为锥形筒,上大下小,在分选筒下部中心处设有旋流器和喷水头。本实用新型结构设计合理,与相近的同类产品精选磁铁矿的磁重选设备相比,具有:分选精度高、所需相对磨矿粒度粗、精矿作业产率及回收率高、单位面积选矿处理能力大等特点。
一种高频振网筛,属于振动筛分机械领域。是针对现有的高频振网筛存在电磁激振器易损坏、维修工作量大和噪音大等不足而研制的。采用多个双振动臂振动装置,振动臂安装振动轴上,臂上面两个振动托板的长度与筛网的宽度相等,通过弹性减振装置与筛网的下面接触。振动轴通过弹簧座安装在筛箱的两个侧板上,并通过振动杆与激振装置连接。激振装置通过振动杆、振动轴及双向振动臂,将振动力传给振动托板,通过弹性减振装置使筛网振动。筛网通过棘轮调整装置张紧,同时设置有网面高度微调装置。具有筛面平整、张力均匀、噪音小、筛分效率高和可以大型化发展的特点,适用于冶金选矿、选煤、化肥及建材等行业对流动性较强的中细或粉状物料进行筛分作业。
本实用新型涉及一种用于选矿选煤过滤机应用的滤扇。滤扇扇面一侧设有凸形封板,另一侧设有凹槽,两个扇面对合时,凸形封板与相对另一半滤扇的凹槽相配合。扇尾的定位装置与扇尾内腔是一体结构,扇尾与滤液管的定位装置是在扇尾内腔圆口处设一凸台结构;扇尾与扇面的定位装置是扇尾内腔圆口处的凸台结构向下延伸成两板片与扇尾两侧表面连接,在扇尾内腔形成方形接口与滤扇的滤口连接。本实用新型的优点是用凸形封极与凹槽相配合的连接密封方式,密封效果好,可避免铁板直插式结构由于密封插板不到位,造成扇的侧面出现抽漏现象。扇尾的定位装置与扇尾内腔是一体结构,消除了装配定位衬套的缝隙,增加了扇尾内腔的有效厚度,有效提高了扇尾的磨损周期。
本实用新型涉及选矿实验室装置,尤其涉及一种固液浆料均化过滤装置。包括分配锥、分配锥套筒、给料斗、布氏漏斗与抽滤瓶;布氏漏斗固接在抽滤瓶顶部,并与其内部相通,分配锥套筒设置在布氏漏斗顶部,并与其内部相通,给料斗与分配锥套筒相连通;分配锥设置在分配锥套筒内部,分配锥与电机相连,电机带动分配锥旋转。能够方便、快速、准确地对固液浆料进行一分多,满足研究、生产及检测需要。
一种回转干燥机的高效扬料板,包括1#扬料板、2#扬料板、3#扬料板、4#扬料板,该扬料板在回转筒体内被设置为六个扬料板区,四种不同形状的扬料板进行排列组合,根据物料在筒体中干燥状态和粘度的变化,每个区的扬料板排列密度、安装角度和形式均按照物料所处的实际情况进行设计,扬料板的形式基本按照提升面弯曲夹角的不同来区分,也设置了带有打散作用的扬料板,该实用新型有效的提升扬撒料效率,提升物料与热气流的接触面积和热量交换的均匀性。该实用新型提高物料与热气流的接触面积,加快传热传质,提高回转干燥机的生产效率,提高物料的破碎效果能源消耗量减少,应用于选矿、建材、冶金、化工机械技术领域中。
本实用新型属于选矿机械附属设备技术领域,尤其是涉及一种用于水利旋流器沉砂嘴测量的专用工具,其特征在于包括外部悬挂支架,设在此悬挂支架内的移动卡尺,设置在此移动卡尺下部的手动锁紧把手,设在悬挂支架底部的刻度盘。本实用新型有效地提高沉砂嘴直径测量的准确性,降低测量误差,发挥测量工具作用提高测量效率,减少工人劳动强度,避免了由于测量误差导致沉砂嘴更换不及时引发指标波动现象的发生,杜绝了由于测量不准确导致沉砂嘴提前换下降低设备使用寿命增加作业成本现象的发生。
