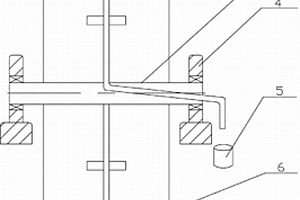

本实用新型涉及选矿设备技术领域,特别是一种简易矿浆溜槽取样器。其特征在于由分别设在矿浆溜槽两侧的轴承座,通过轴承与此轴承座做转动连接的空心轴,设有此空心轴上的取样机构所组成,取样机构由一组浆叶和取样折管组成,取样折管的一端垂直插入空心轴内,并通过此空心轴的一端伸出空心轴外,在此取样折管的伸出端的下方设有取样桶。取样折管与一组浆叶均在一个旋转平面内,取样折管的旋转中心与一组浆叶的旋转中心重合。本实用新型结构简单,无需外部动力驱动,节约能源。成本低廉,方便快捷,易于安装和维护。准确性高,故障率低。
859
0

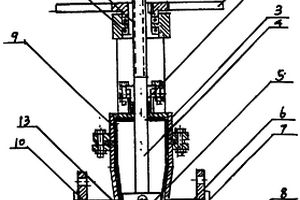

本实用新型涉及一种适用于冶金行业选矿用的衬瓷阀门,其特征在于:上阀体、下阀体与法兰采用一体式的结构,用材质为Q235焊接而成,在阀体的内表面衬高强度的内衬瓷层,内衬瓷层与阀体内表面结为一体;闸板采用喷镀的镍基硬质合金制成。本实用新型衬瓷阀门的内衬瓷层适用于各种阀门,经做反复敲打、捶击及破坏性试验,试验结果:硬度达到60度、其耐磨性是45号钢的十倍、可耐650～700℃高温。衬瓷阀门可任意经矿浆及颗粒状的液体冲刷,耐磨性是普通阀门的十倍以上。采用钢制焊接结构,重量轻、安装方便。闸板采用喷镀的镍基硬质合金制成,具有高强度,大大提高了其耐腐蚀性能。
708
0

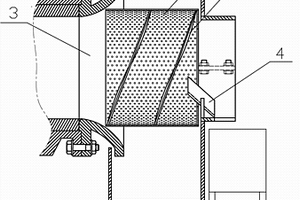

本实用新型属于选矿技术领域，尤其是涉及一种球磨机圆柱形上排渣出口筛，包括一端与球磨机排矿口相焊接的出口筛筛网，设在此出口筛筛网内的螺旋导板，其特征在于出口筛筛网为圆柱形结构筛网，在此出口筛筛网的排矿口处设有接渣槽。本实用新型的球磨机圆柱形上排渣出口筛为圆柱形结构，使筛网的有效筛分面积增加，提高了工作效率；圆柱形的筛网结构使筛网出口直径增大，方便检修人员和检修备件的进出；出口筛筛网的材质为不锈钢材质，使部分脱落的磁性衬板碎磁块及被磁化的碎球就无法吸附在筛网表面，可以避免堵塞筛孔。
772
0
本实用新型公开了一种新型滚筒端盖防护板，该防护板包括覆盖在端盖和筒体法兰外缘上的不锈钢板体，位于筒体法兰外缘部分的板体上设有多个通孔，板体通过通孔采用塞焊方式焊接在筒体法兰上。采用上述结构，由于防护板与筒体法兰之间通过通孔采用塞焊方式焊接，焊缝与滚筒表面耐磨层有一定间距，有效地避免了耐磨层受到焊接高温的破坏，使得筒体表面易燃耐磨层不会受到损伤，极大地延长了筒体耐磨层的使用寿命，解决了这一方面引起的选矿无法连续作业等诸多问题，增加了经济效益，提高了工作效率。
694
0
非煤矿山尾矿安全环保处理用过滤器,涉及一种非煤矿山尾矿的过滤器,所述过滤器包括轴承(1)、筒体(3)、带料板(4)、风机(5)、滤网(6)、支架(7)、滤水槽(9)、齿条(10)、传动装置(11),过滤器内周筒体上设有带料板(4),过滤器筒体(3)两边制有筒状的支撑筒台,筒体(3)内筒设有滤网(6),筒体(3)的外壁上呈圆周的固定有两圈齿条(10),传动装置(11)与之配合,筒体(3)的底部制有滤水槽(9)。本实用新型集选矿、粉碎、分级、过滤及后加工设备为一体,封闭式处理非煤矿山尾矿,并且具有水回收装置、系统有水循环系统,因此节约水资源,降低了生产成本。
852
0
本实用新型属于选矿厂固体物料输送技术领域，特别是一种长距离带式输送机尾部的卷扬拉紧装置，包括工作平台、拉紧支架和拉紧滚筒，工作平台上设有轨道，拉紧支架设有一组行走滚轮且与轨道滚动连接，拉紧支架与一个卷扬机构相连接，卷扬机构由双动滑轮固定件、双动滑轮、钢丝绳、电动卷筒、卷筒支座、定滑轮固定件、绳夹支座、定滑轮和绳端固定夹组成，电动卷筒上设有一个齿轮逆止装置，齿轮逆止装置由逆止齿轮和轮卡装置组成，轮卡装置包括手动操纵杆、滑轴和插杆，插杆的一端在滑轴上转动滑动，另一端与逆止齿轮的齿沟相插接。本实用新型配置合理、安全省力、结构紧凑、操作简单、安装方便、能够满足长距离带式输送机拉紧行程和拉紧力的要求。
1053
0

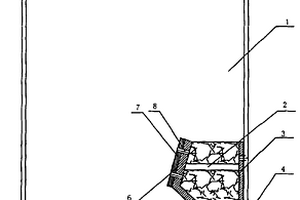

本实用新型涉及矿山企业选矿转运流程技术领域,特别是一种耐磨减振式下矿溜子,包括多段式下矿溜体,有一个斜斗形下矿耐磨挡矿板与多段式下矿溜体相连接,此斜斗形下矿耐磨挡矿板由一个直边板,一个斜底板,一个斜迎面板及一个保持架所组成,斜迎面板的外表面设有一耐磨锰钢板。斜迎面板与耐磨锰钢板之间通过连接螺栓相连接并进行焊接连接。本实用新型的优点是:解决矿山生产过程中,介质对溜体的冲刷、磨损,有效地减小介质的动能,降低了对下部皮带等输送装置的重击,在一定程度上延长了输送装置的寿命。
1057
0
本实用新型属于选矿厂固体物料湿式处理技术领域,特别涉及一种振动筛用均匀布料装置。包括给矿箱、设在给矿箱上的给矿口、排矿装置及布料板,其特征在于所述的给矿箱的箱体为方箱,并焊接于支架上,给矿口设置在给矿箱箱体外侧的下部中间位置,所述的排矿装置由设置在给矿箱靠振动筛一侧的溢流板,一端与溢流板溢流口下部连接,另一端与振动筛给料端筛网上部连接的倾斜式布料板和底部与倾斜布料板焊接,侧面与给矿箱沿长度方向的两端焊接的挡料板所组成,在溢流板上方沿着整个给矿箱长度方向开溢流口,所述的布料板的倾斜角度与振动筛筛网角度一致,布料板为耐磨的锰钢板。本装置配置合理、结构紧凑、可满足振动筛均匀给料要求、粗颗粒不会沉降,运行平稳可靠、维护量小、作业率高、可有效提高振动筛使用效率和处理量、有利于保障生产顺利进行。
1036
0
本实用新型是一种双向磁场磁重选控制系统，由触摸屏CMP、PLC控制器、整流模块MO、触发元件IGBT1、触发元件IGBT2和电磁磁系CX组成，触摸屏CMP连接PLC控制器，PLC控制器输出端分别连接整流模块MO和触发元件IGBT1、触发元件IGBT2，整流模块MO给电磁磁系提供直流稳压电源，两个触发元件IGBT1、触发元件IGBT2控制电磁磁系CX的导通。PLC控制器是整个电路的核心部件，主要功能是将整流模块MO的导通信息和触发元件IGBT的双向触发信息传递给触摸屏，另外发出控制指令到整流模块MO和触发元件IGBT。整流模块MO提供可变的直流电源。二块触发元件IGBT相互配合导通时间，实现电磁线圈的双向导通功能，为磁重选设备提供双向磁场选矿环境。
750
0

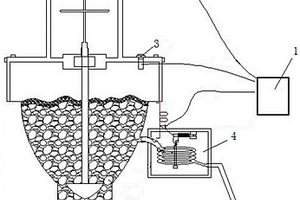

本实用新型属于自动化检测与控制技术领域，尤其是涉及一种基于螺旋管实时测量的脱水槽控制系统，其特征在于包括控制器，分别与此控制器相连接的电机、超声波液位计和螺旋管称重装置，螺旋管称重装置包括外部框架，设置在此外部框架内的固定支架，与此固定支架相连接的支撑弹簧片，与此支撑弹簧片相连接的称重传感器，与此称重传感器相连接的矿浆容器吊架，设置在此矿浆容器吊架上的螺旋管式矿浆容器。本实用新型的基于螺旋管实时测量的脱水槽控制系统，能够有效控制脱水槽选矿工艺流程，大幅度提高了测控系统的控制精度和使用寿命。
665
0

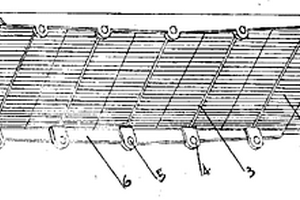

本实用新型公开了一种新型三轴椭圆高效振动筛，包括箱体，所述箱体的顶部左侧设有进料口，且箱体的内部设有筛网，且筛网为上中下三层，且筛网的筛孔由上至下逐步减小，且每层的筛网均设置有出料口，且筛网由横筛线和纵筛线组成，且横筛线和纵筛线为多根。该新型三轴椭圆高效振动筛，通过螺杆、垫片、压盖之间的配合，在筛网和横梁的作用下，通过固定爪和固定架对纵横筛线的间隔调整至不同大小，逐层密集用于精筛，每条纵横筛线交叠分布使得筛线紧密接触，防止在筛选矿石原料的时候筛线跑偏，可以通过改变筛线的分布以适应于不同的物料筛选，应用广泛，节约了成本，适合推广使用。
940
0

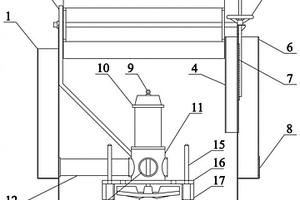

本实用新型属于选矿设备技术领域，尤其是涉及一种沉没式搅拌驱动浮选机，其特征在于包括槽体，给矿矿浆吸收腔，设置在此给矿矿浆吸收腔上的矿浆吸入孔，充气管，设置在给矿矿浆吸收腔下方的搅拌装置，设置在槽体上方的刮泡机构，设置在槽体侧壁的给矿槽和矿浆吸入管，尾矿排矿箱、液面控制闸门和泡沫隔板，闸门升降手轮，加热装置。本实用新型采取了沉没式搅拌装置，使泡沫层更加稳定，并设置了闸门、尾矿排矿箱等装置，可升高页面提高浮选速度和浮选回收率，也可降低页面，使浮选泡沫层增厚，泡沫兼并形成二次富集作用，有利于提高泡沫精矿品位；可实现水平方向从后向前连续刮泡，刮泡范围大、速度快，有利于提高生产效率。
747
0
本实用新型属于选矿厂矿浆输送技术领域，尤其是涉及一种防堵塞矿浆泵池，包括矿浆泵池，设在此矿浆泵池出口处的两个出口管，其特征在于两个出口管的中心线与矿浆泵池出矿方向的水平中心线L呈夹角α对称布置，在两个出口管上方垂直设有反冲水管，在矿浆泵池出口处还设有半圆柱体沉砂区，两个出口管中心线相交于半圆柱体沉砂区内，两个出口管分别与矿浆管相连接。本实用新型的防堵塞矿浆泵池通过使矿浆泵池两个出口管沿泵池出矿方向的水平中心线L呈夹角对称布置，并设置反冲水管，可以有效避免矿浆堵塞备用泵在泵池内的吸入口，提高系统效率。
889
0
本实用新型属于选矿作业中选别、筛分设备技术领域，尤其是涉及一种分矿箱均匀分矿远程量化控制系统，其特征在于在每个分矿箱的上部均设有远程控制装置，此远程控制装置分别与每个分矿箱内控制分矿装置的连接丝杆相连接，在每个分矿箱的排矿口和选别分选设备之间均设有矿量检测分矿箱，此矿量检测分矿箱通过矿浆管Ⅰ与每个分矿箱的排矿口相连接，矿量检测分矿箱通过矿浆管Ⅱ与每个分矿箱的选别分选设备相连接。本实用新型能够实现分矿箱分矿量的远程量化控制，提高各并联选别分选设备的单机选分效率，实现对单体选别分选设备给矿量的精准控制，另外还可预判各选别、分级设备的工作性能，发现问题及时检修处理。
1140
0
本实用新型公开了一种矿石干选三辊磁性连选机，包括一个机架，其特殊之处是：在机架上端设有电动布料器，在机架上设有三个呈三角形布置的磁性辊，其中位于上方的磁性辊设在电动布料器的出料口下方，在每个磁性辊内分别设有弧面磁系，在每个磁性辊一端分别连接有用于驱动其旋转的调速电机，在三个磁性辊的一侧下面分别设有倒V型分流板。本实用新型的有益效果是：通过电动布料器可使矿石物料薄厚均匀并形成较薄的物料层由下端的出料口排出；通过三个磁性辊可对物料进行二次分选，干选效果好，可大幅降低选矿成本，提高经济效益。
885
0

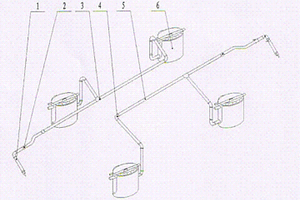

本实用新型涉及自翻车倾翻操纵技术领域,特别涉及一种自翻车倾翻操纵装置,包括软管连接器、倾翻软管、倾翻气缸,软管连接器与倾翻软管相连接,此软管连接器通过弯接头与送风管路相连接,倾翻气缸分别通过三通、弯接头与送风管路相连接,在送风管路上设有截断塞门,并构成倾翻管路,倾翻管路为两套单独供风的反对称倾翻管路,两套倾翻管路通过倾翻软管分别与两个倾翻操纵阀相连接,此两个倾翻操纵阀设在一个倾翻操纵台上。本实用新型达到避免两侧倾翻气缸同时充风、导致倾翻事故和提高倾翻作业效率、改善操作人员作业条件及减少选矿设备空转时间的目的。?
699
0

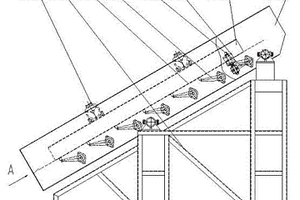

本实用新型公开了一种自流式矿石布料器，包括吊挂装置及其吊起呈倾斜布置的槽体，在槽体的底部从上至下依次设有多个导料板、导料角及导料棒。使用时，将待分选物料经该布料器后，再给到干式磁选机磁滚筒上。物料经槽体底部的导料板、导料角及导料棒的阻挡分流，使得布料宽度由原先的0.6米左右增加至2米左右，物料不易集中并以较薄的厚度均匀地自流到干式磁选机磁滚筒上，分选效果十分显著，避免了跑矿、漏矿现象的发生，保证了选矿厂的经济效益及分选作业的正常运行。本实用新型结构简单，设计合理，构思巧妙，添补了此类布料器的空白，值得广泛的推广应用。
758
0
本实用新型涉及具有加强型结构的泥沙泵管道，泥沙泵管道的管道本体由竖直管道段、水平管道段和弧形管道段组成，竖直管道段和水平管道段通过弧形管道段固定连接在一起，弧形管道段的外侧内壁上固定设置有加强型结构，加强型结构为椭圆形结构，一侧与弧形管道段紧密贴合在一起。本实用新型所述的具有加强型结构的泥沙泵管道能够增强泥沙泵管道的实际结构强度，降低了管道在泥沙运输过程中受到损坏的可能性，延长了泥沙泵的使用寿命，对煤矿的挖掘和选矿过程意义重大。
645
0
本实用新型属于选矿设备技术领域，尤其是涉及一种矿浆分配器，包括矿浆分配器箱体，进矿区和出矿区，隔板，出矿控制活塞，其特征在于在出矿区的箱体顶部设有盖板，在此盖板上设有与矿浆分配器出矿口垂直对应的通孔，在此通孔上方设有套管，此套管延伸出矿浆分配器箱体外，电液推杆的伸缩端穿过套管与出矿控制活塞相连接，在矿浆分配器箱体顶部设有支撑架，此支撑架分别与套管和电液推杆固定连接。本实用新型结构简单，操作灵活方便，实施安全可靠，在原有矿浆分配器的基础上设置电液推杆，通过操纵电液推杆的电动开关控制矿浆分配器内的活塞运动，将矿浆分配器出口开启或堵上，实现矿浆分配器的开启的自动控制，减轻了工人劳动强度。
1098
0

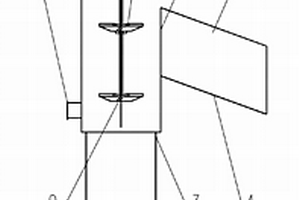

本实用新型涉及一种选矿用辅助设备，尤其涉及一种浮选尾矿消泡搅拌桶，用于对镁浮选尾矿泡沫消除处理。包括桶体、进料管、出料管、传动装置、第一消泡桨叶、第二消泡桨叶、离心叶轮、搅拌轴、渣浆泵、叶针、叶片和底盘。其中，传动装置置于桶体顶端，搅拌轴上端连接传动装置，中端连接第一消泡桨叶和第二消泡桨叶，下端连接离心叶轮，进料管位于传动装置旁，以7%的坡度置于桶体顶端，出料管的一端位于桶体中端，另一端连接渣浆泵。本实用新型在消泡过程中利用机械能，代替现有技术中利用水压加喷头加消泡剂的流程，大幅度提高了设备使用效率，并且更加节能环保，降低生产成本和投资成本。
685
0

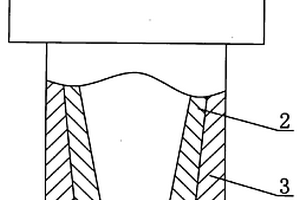

本实用新型属于金属矿选矿设备技术领域,特别涉及一种组合式旋流器沉砂嘴,包括旋流器,设在此旋流器底部的沉砂嘴外套和与此沉砂嘴外套内表面固定连接的沉砂嘴,一个带有圆孔的耐磨环通过定位销和一组紧固螺栓与沉砂嘴的下端面固定连接,此耐磨环的圆孔内径与沉沙嘴低端内径相一致。耐磨环为圆柱形外表面,其外径与沉砂嘴的底端面外径相一致、高度为5mm～40mm、采用耐磨材料制成。沉砂嘴外套的内表面的下部与耐磨环圆柱外表面相匹配。本实用新型的优点是:将磨损最快的排矿口设在可多次更换的耐磨环上,沉砂嘴的排矿口一旦磨损严重,只需更换耐磨环即可,延长沉砂嘴的使用寿命,提高生产效率,而且安装简单、方便。
845
0

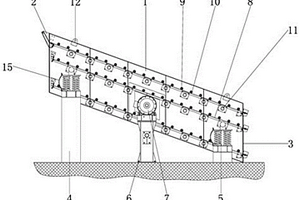

一种振动电机振网筛,属于振动筛分机械领域,解决了多组振动电机驱动时产生的筛网各部位的振动处于无规律的紊乱振动状态。是在双通道振网筛的筛箱内,筛箱的两个内侧板之间,设置有连接梁;两台振动电机平行安装在连接梁的上面;连接梁的两侧通过连接板与固定在筛箱内侧板上的两排支撑弹簧组连接;每个支撑弹簧组通过连接臂与筛网下面的振动臂连接;两台振动电机的旋转方向相反,通过连接梁、支撑弹簧组、连接臂和振动臂驱动筛网振动。整个筛网的振动频率和振幅相同,工作状态稳定。适用于冶金选矿、选煤、化肥、建材和化工等行业中,对具有流动性较强的中细或粉状物料进行干、湿式分选作业。
753
0
本实用新型公开了一种高效浓缩磁选机,包括磁选滚筒、磁系及槽体,磁系安装于磁选滚筒内腔的下部;磁选滚筒外侧与槽体之间分别形成进矿区、返矿区、溢流区及运矿区,与运矿区相对应的磁系为多极磁系。本实用新型采用该种多极磁系,被吸附上的磁性矿物料随着滚筒在运矿区运动过程中,每经过一个磁极就会顺着磁力线有一个磁翻转过程,从而将水分排出,提升精矿排矿浓度,为后段工序设备提供了最佳的入料浓度,保证了设备的使用效果,大大提高了选矿工作效率,降低了生产成本。本实用新型设计合理,结构简单,操作方便,精矿排矿浓度高,值得广泛地推广应用。
940
0
本实用新型涉及一种高效固液分离系统,包括旋流分离装置和高效沉降装置,其特征在于所述旋流分离装置的分离后液体出口连接所述高效沉降装置的待处理液体进口,所述旋流分离装置的前面可以设有前离心泵,所述高效沉降装置的后面可以设有缓冲罐,所述高效沉降装置和缓冲罐之间还可以设有后离心泵。本实用新型通过对多机的合理连通组合,可以使固液混合物根据工艺要求连续进行分级筛选、颗粒洗涤、除气除杂、固液分离、液液分离、液体澄清等流程,达到了提高效率、分离彻底、降低费用、连续作业的目的,可适用于任何工业、生活中的污水处理,还可适用于采掘选矿、精细化工中的筛选、除杂、清洗等。
