辽宁有色金属选矿技术理论与应用

底卸式电动放矿闸门 981

 0

本实用新型属于选矿厂块矿装车矿仓用的闸门技术领域,尤其是一种底卸式电动放矿闸门,包括闸门底座,闸门底座与一个溜槽固定段相连接,溜槽固定段与一个溜槽回转段相铰接,溜槽回转段通过钢丝绳传动装置与重锤相连接,重锤与卷扬机驱动装置相连接,卷扬机驱动装置与一个电动操作按钮相连接。钢丝绳传动装置由轮架A,导向轮组A、钢丝绳A和连接件A所组成,连接件A分别与溜槽回转段的放矿口和重锤相连接,卷扬机驱动装置由卷扬机,导向轮组B,轮架B和连接件B所组成,连接件B与重锤相连接,轮架B固定在矿仓底面上。本实用新型的优点:结构简单,安装方便、操作容易,装车快,是广泛适用于300mm以下大块矿石的首选闸门设备。?

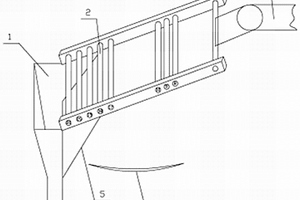

辊式筛分机下部溜料板机构 785

 0

本实用新型属于选矿设备辊式筛分机技术领域,具体涉及一种辊式筛分机下部溜料板机构,包括辊式筛分机的下料漏子、一组筛辊,其特征在于在所述的辊式筛分机的下料漏子边壁上端与辊式筛分机的第18根筛辊正下方之间设有倾斜溜料板,此倾斜溜料板一端焊接在第18根筛辊正下方,另一端焊接在下料漏子内侧边壁上。采用本实用新型的辊式筛分机下部溜料板机构,从第18~21根筛辊之间的筛下物全都落到下料漏子里,而不是落到成球运输皮带上,从而减少成球运输皮带上的返料量,不会影响造球质量。本实用新型的有益效果是:可大大提升造球成球率,减轻筛辊磨损程度。

强磁多磁极浓缩磁选机 1026

 0

本实用新型公开了一种强磁多磁极浓缩磁选机，该磁选机由槽体及半卧在其内的滚筒构成；槽体两侧及底部分别设有给料槽、精矿槽及尾矿管；滚筒内设有大包角磁系；在滚筒的斜上方设有压滤辊；与压滤辊位置对应的磁系为强磁多磁极磁系。采用上述设计，多磁极结构可使磁性物料在压滤辊位置运动时的磁翻转幅度减小，翻转频率提高，即减小了磁翻转时的料层厚度。强磁结构又增加了压滤辊位置对磁性物料的吸附力，让磁性物料能顺利的通过压滤辊，实现挤压作用的同时，也避免了物料在压滤辊下部产生堆积，确保了设备的处理能力，从根本上避免了尾矿跑铁的发生，保证了选矿厂的经济效益。

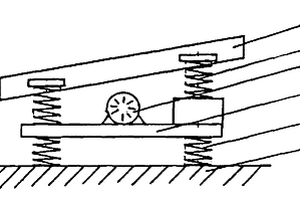

弹性激励与隔振动双藕合振动筛 1048

 0

本实用新型涉及一种弹性激励与隔振动双藕合振动 筛，属于振动式筛分设备，它是由筛箱、下质体、激 振源和上、下层弹性元件组成，其激振源置于下质体 上，并在稳态工作时下质体保持静止不动，其具有降 低能耗、噪声小、基座无振动延长使用寿命、故障率 低、筛分效率高、造价低等优点，是各类矿山选矿筛 分的理想设备。

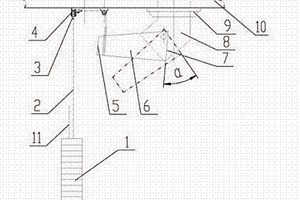

可调倾角的高频振动细筛 1013

 0

可调倾角的高频振动细筛,其部件振动筛3通过橡胶弹簧11悬挂在支架7上,在振动筛3的两侧各装有倾角显示盘5,在振动筛3上装有喷淋清洗装置2,通过调节该橡胶弹簧11的高低位置来快速调节该振动筛的倾角α,并能随时清洗该筛网,防止筛孔堵塞,该可调倾角的高频振动细筛的零部件可拆卸,便于运输和安装,适合于选矿、选煤、制糖、制盐、建材、耐火材料等部门对中、细粒度物料进行干、湿筛分、脱水、脱泥等作业用。

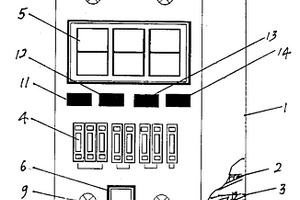

永磁磁力脱水槽自动控制装置 1129

 0

永磁磁力脱水槽自动控制装置, 包括壳体和控制 部分, 在壳体操作面板上设置有拨码开关、数码管和指示灯。控制部分包括由三极管(N5—N7)、集成电路IC4、IC5组成的传感器整形、分频电路, 由集成电路IC1、IC2、IC3A、IC3B、IC3C、和三极管N1—N4组成的电极正反驱动、限位电路和由三极管N8、N9、电感L3组成的Fe密度传感电路。本实用新型能根据给矿量大小, 及时调整阀门开与关, 可提高选矿品位, 降低尾矿品位, 减轻工人劳动强度。

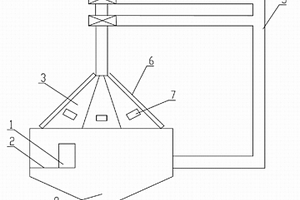

泥矿分离机 988

 0

本实用新型涉及一种属于选矿技术领域的泥矿分离机。它设有泥矿分离箱,泥矿分离箱的一侧通入矿浆输入管,在泥矿分离箱的下部设有清水主管和环形清水分管,清水分管上侧壁上设有出水孔,在泥矿分离箱的上部设有泥浆收集盖和泥浆输出管,在泥矿分离箱下部设有精矿收集器,其侧壁设有喷水管,其底端设有阀门。本实用新型主要应用于赤铁矿、菱铁矿等“红铁矿石”的加工提纯,很好地解决了这些“红铁矿石”在加工过程中产生的泥化现象,它明显提高球磨机的磨矿效率,降低矿浆的粘稠度,提高分离分选能力,提高铁精粉的产量和质量,提高矿石金属回收率。

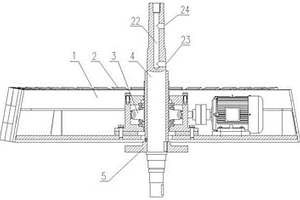

塔式磁选机用可升降式磁系 825

 0

一种塔式磁选机用可升降式磁系属于选矿机械技术领域。本实用新型包括磁轭、磁极组、升降机构、主轴，其特征在于，所述磁轭整体为多边锥台结构，所述磁轭包括幅板、支撑板和轭面板，所述磁轭的底部为所述幅板，所述磁轭的顶部为所述支撑板，所述磁轭的侧面为所述轭面板，所述幅板与所述支撑板与所述轭面板连接，所述磁极组连接在所述轭面板的外表面，所述幅板上设置有蜗轮箱座板、电机座板，所述升降机构包括蜗轮箱、传动电机和螺纹套，所述蜗轮箱固定在所述蜗轮箱座板上，所述传动电机固定在所述电机座板上，所述螺纹套套在所述主轴上并相互固定。本实用新型结构紧凑，运行可靠，可实现磁系整体沿轴向上下位置的精准控制。

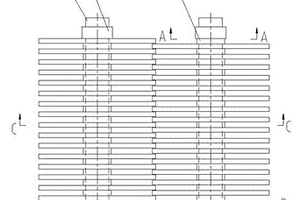

柱钉式高压辊磨机物料碎后的打散结构 946

 0

一种柱钉式高压辊磨机物料碎后的打散结构，它包括有传动轴，轮盘，动力链轮，端板，技术要点是：在两个并列平行设置的传动轴上分别依次交替套装有打散轮盘、轮盘间距定位块，在传动轴上沿轴向还开有用于设置传递长键的长键槽，该传递长键用于限位轮盘及轮盘间距定位块，所述两个传动轴上的打散轮盘之间相互交错并啮合设置；所述的动力链轮固定在传动轴的端部，端板及端板螺栓设置在动力链轮的外端；所述两个传动轴相向转动。当料饼进入两轮盘转动区后，轮盘对料饼进行竖向切开，切开的宽度由轮盘的间距控制。此结构安装于高压辊下部，借由高压辊动辊及定辊转动，带动打散轮盘进行打散，从而集成了高压辊流程的打散设备，节省了选矿投资成本。

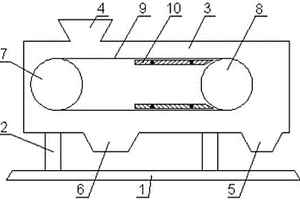

带式磁选机 1090

 0

一种带式磁选机，涉及一种选矿装置，所述磁选机包括底座（1），支腿（2），机壳（3），进料口（4），非磁性物料出料口（5），磁性物料出料口（6），非磁性从动轮（7），磁性主动轮（8），传送带（9），磁性板（10），非磁性从动轮（7）和磁性主动轮（8）之间经传送带（9）连接，位于传送带内侧的磁性主动轮（8）的左侧上下位置分别焊接有磁性板（10），磁性主动轮（8）的右下方机壳上开设有非磁性物料出料口（5），磁性板（10）的左下方机壳上开设有磁性物料出料口（6）。该磁选机通过将非磁性从动轮与磁性主动轮之间通过皮带连接，近磁性主动轮的上下两部分皮带内部设置磁性板，进而把磁性矿物与非磁性矿物分离。

电磁推杆铁芯 692

 0

本实用新型公开了一种电磁推杆铁芯，由执行轴及芯体构成，芯体通过执行轴上的轴肩及锁紧螺母固定在执行轴上；所述的芯体为半圆锥结构，其表面均布有多个磁感应槽。采用上述结构，由于芯体采用类似于梭状的半圆锥结构，反应灵活，动作迅速，减少了空气阻力，能够更好地完成吸和与释放，具有更长行程，更大推力，适用性强，应用领域广。同时，由于在芯体开有多个磁感应槽，使得电磁推杆内部磁感应强度强且均匀，剩磁少，极大的提高了电磁推杆的工作效率。本实用新型结构简单、设计合理，采用该铁芯的电磁推杆还可用在矿山等行业作为LPPC分选机预选设备上的执行机构，也是选矿领域最新的技术突破。

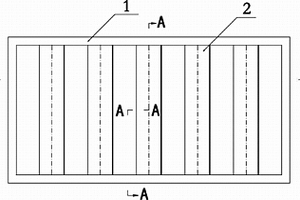

刚性耐磨条缝筛板 1105

 0

本实用新型公开了一种刚性耐磨条缝筛板,属于一种选矿工具。它包括由筛条5和与其相连的连筋4组成的筛板1,其特征在于:所述的筛板1的筛下接有加强筋板3,且加强筋板3与筛板1的垂直距离△h≥1.20毫米, 具有刚性好,耐磨耗,抗弯强度大,筛分(分级)效率高,使用寿命长的优点。

大粒度矿石贮矿仓带式给矿装置 823

 0

本实用新型属于选矿厂固体物料贮存设备技术领域，特别是一种大粒度矿石贮矿仓带式给矿装置。包括带式输送机、密封罩、矿漏斗和控制装置，密封罩由罩顶板、两个纵向侧板、头端板及尾端板组成，密封罩一侧的纵向侧板上设有卸料口，此卸料口设在矿漏斗的上方、且与一个卸料门相铰接，此卸料门与一个电液推杆装置相连接，大粒度矿石贮矿仓顶部设有料位计，此料位计和电液推杆装置均与控制装置相连接，卸料门由摆动立板、连杆、驱动立板组成，驱动立板与纵向侧板相铰接、且底表面与输送带上表面之间设有小颗粒矿石通道，本实用新型配置合理、结构紧凑、自动化程度高、运行平稳可靠、维护量小、作业率高、有利于保障生产顺利进行。

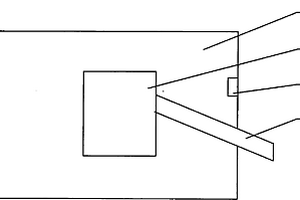

用于过滤机卸矿溜槽的空气加热装置 971

 0

本实用新型涉及选矿设备技术领域,特别是一种用于过滤机卸矿溜槽的空气加热装置。包括厂房、过滤机和与此过滤机相连接的卸矿溜槽,其特征在于在靠近所述卸矿溜槽上方的厂房上设有空气加热装置。本实用新型在靠近卸矿溜槽上方的厂房上设置空气加热装置,空气加热装置产生的暖气在厂房内、外结合处形成一道热风幕,防止铁精矿结冰、卸矿溜槽堵塞的现象发生。使生产顺行,同时大大减少了岗位操作人员的劳动强度。

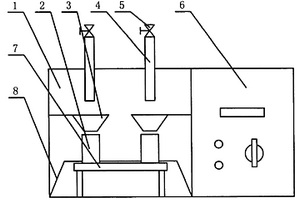

矿样在线自动取样烘干仪 872

 0

本实用新型属于选矿机附属设备,特别是一种矿样在线自动取样烘干仪。由取样装置、烘干箱和控制箱所组成,取样装置由电磁阀、取样管、取样漏斗和样杯组成,烘干箱内设有矿样杯托架、安全电压加热器、测温探头、非接触开关,控制箱内设有温度控制电路、电磁阀触发、时控电路、电源开关、温控旋钮、工作状态指示灯。使用时先接通电源,将样杯放到托架上时,电磁阀自动打开,根据设定的开关次数及间隔时间,矿样流分时流到样杯内,安全电压加热器自动加热样杯,将矿浆烘干后自动切断加热电源,取出样杯完成在线自动取样烘干过程,然后放入空样杯,循环上述过程。采用本实用新型可实现在线自动化作业,减轻劳动强度,提高取样工作效率和质量。

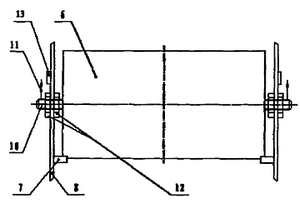

可调式分料板 1143

 0

本实用新型涉及选矿技术中带式磁选设备,尤其涉及带式磁选设备中一种可调式分料板。这种可调式分料板在分料板(6)水平方向两侧固定连接分料板轴(10),在溜槽衬板(8)两侧开有分料板轴滑槽(9),分料板轴(10)插入分料板轴滑槽(9)内,分料板(6)底部与分料板托架(7)活动连接。分料板轴(10)上带有指针(11)。本实用新型有效解决磁选产出的渣钢粉由于料源导致的品位高低不同的缺点,可根据料源成分的不同,进行角度调整,满足炼钢所需的品位要求。

无动力矿浆自动取样机 748

 0

本实用新型涉及选矿企业的取样设备技术领域,具体涉及一种无动力矿浆自动取样机。由机架,通过轴承与此机架的上端相连接的取样伞,设在此取样伞的伞面上的由中心向边缘延伸的立起的一组叶片,设在此一组叶片的相邻两叶片之间的取样口,与所述的机架的下端相连接的下矿漏斗,设在此下矿漏斗中的托架及设在此托架上的、与所述的取样口相对应的取样杯所组成,所述的一组叶片将取样伞面分成多个小区域,一组叶片由6-12个叶片所组成,相对应的取样口也为6-12个。下矿漏斗为上口大于取样伞的边缘的漏斗型收集器,轴承为两个。本实用新型的优点是可有效地保证取样的代表性。无需动力及控制装置,不需要太多的检修和维护。

矿用大型圆振动分级筛 886

 0

本实用新型属于矿山选矿分级设备的技术领域，特别是涉及一种矿用大型圆振动分级筛。包括底框架，倾斜筛框架、振动装置。底框架上设有低支撑座、高支撑座，此低支撑座、高支撑座上均设有缓冲支撑装置，倾斜筛框架上设有两个短轴，此两个短轴分别与相对应一侧的缓冲支撑装置相连接，倾斜筛框架由上层倾斜筛框架和下层倾斜筛框架组成。振动装置设有四组偏心振动器，此四组偏心振动器水平安装在上层倾斜筛框架加强立板上，并由同步装置相联。本实用新型解决了大块物料、大重量物料及大产量给设备带来的强度损伤、寿命减少等问题，可满足大产量规模的生产，而且结构紧凑合理、操作简单。

氧化液金精矿沉淀回收系统 854

 0

本实用新型涉及矿产资源选矿领域，具体地说是一种氧化液金精矿沉淀回收系统，包括缓冲沉淀池、中和槽和多个高效沉淀池，其中所述多个高效沉淀池通过溢流管路依次串联，氧化液输入管路与最外端的一个高效沉淀池相通，远离所述氧化液输入管路一端的高效沉淀池则通过管路与所述缓冲沉淀池相通，所述缓冲沉淀池通过管路与所述中和槽相通，在所述缓冲沉淀池与所述中和槽相通的管路上设有泵。本实用新型通过增加多个高效沉淀池延长氧化液的沉淀时间，从而保证氧化液中的金精矿充分沉淀，并且也有效减缓氧化液流速，避免已经沉积的金精矿重新悬浮。

球磨机排矿除渣装置 726

 0

本实用新型的目的针对现有球磨除渣装置各部位磨损程度不同的问题，提供了一种球磨机排矿除渣装置，属于铁矿磁选设备领域。该装置为圆筒型，筒体由筛面构成，筒体进矿端通过螺栓与球磨机筒体法兰相连；筒体筛面的筛孔分布方式为沿轴向分段式，可采用两段式或三段式；当筛孔分布方式为沿轴向两段式时，一段的筛面占1/3～1/2，另一段的筛面占1/2～2/3；当筛孔分布方式为沿轴向三段式时，一段的筛面占1/5～1/4，另一段的筛面占2/5～1/2，中间段的筛面占1/4～2/5。该装置不但能保证了选矿流程的稳定，延长了球磨连续运转时间，降低了检修工人的劳动强度，延长了排矿绞笼的使用寿命，降低了排矿绞笼备件的消耗，达到了降本增效的目的。

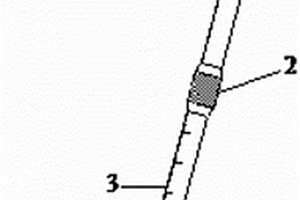

矿浆取样勺 712

 0

本实用新型的目的是针对现有矿浆取样勺使用不方便的问题，提供一种矿浆取样勺，属于选矿厂取样工具领域。该取样勺包括勺柄，与勺柄相连的第一节杆，与第一节杆相连的伸缩锁紧连接机构，与伸缩锁紧连接机构相连的第二节杆，以及与第二节杆相连的勺头组成；勺头与第二节杆尾端均设有连接螺纹，二者通过螺纹配合；第二节杆上标有长度刻度。该取样勺各手握处均有防滑设计；取样杆可以自由伸缩锁紧；杆与勺具有不同连接方式；取样勺具有不同的开口形状，勺身具有曲面设计。该矿浆取样勺具有使用方便、取样精准的特点，将极大降低取样难度，减少取样人员工作负荷。

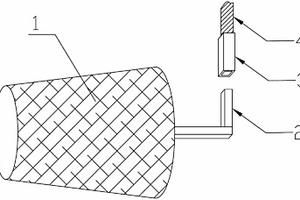

尾矿库回水塔专用塔堵 887

 0

本实用新型涉及冶金选矿技术领域，尤其涉及一种尾矿库回水塔专用塔堵。包括木楔式塔堵和与此木楔式塔堵连接的操纵杆，其特征在于在木楔式塔堵的大头端固定连接有L型操纵杆连接件，所述的操纵杆下端设有与操纵杆连接件大小相匹配的套管，所述的套管插接在L型操纵杆连接件上。本实用新型的优点：本实用新型由于采用了上述专用塔堵，改变了原有丝扣紧固连接拆卸时需要人工潜水到水下和水上人员共同用力才能完成拆卸方式，只需将操纵杆连接下面的套管插接与塔堵连接的L型操纵杆连接件上，便可方便准确地封堵塔眼，大大节约了作业时间、节省了劳动力、降低了劳动强度，提高了工作效率。

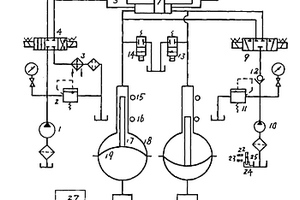

双介质液压隔膜泵 1202

 0

双介质液压隔膜泵用于小流量、高扬程的浆体管道输送,特别适用于对油污染有严格要求的浆体管道输送。它由动力液压装置、辅助液压装置、增量油缸、隔离检测装置及止回阀等组成。辅助液压装置与动力液压装置各自独立,辅助液压装置设有液面检测装置,使用介质为乳化液,这样避免了液压油对浆体的污染。该泵效率高,体积小,结构简单,可作为选矿流程中的浆体泵。

可自动调节间距的粗破机入矿槽篦子 1095

 0

本实用新型涉及选矿作业的粗破机技术领域，特别是一种可自动调节间距的粗破机入矿槽篦子。包括矩形框架、两端分别与此矩形框架的对应边相连接的篦条，其特征在于在矩形框架的二个对应边上分别均匀设有连接孔，在邻近此连接孔的下部设有限位柱，篦条为两端设有旋转轴的偏心回转篦条，此偏心回转篦条的旋转轴与连接孔相插接。本实用新型结构简单，成本低廉，减少了因处理篦子卡堵和粗破机入料口塞堵所占用的时间，减轻了工人的劳动强度，提高了粗破机的工作效率。

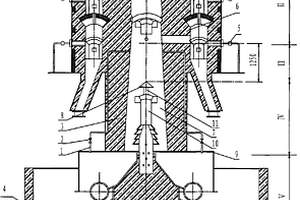

新型竖炉 821

 0

本实用新型涉及黑色金属选矿厂热工炉窑领域,尤其涉及一种新型竖炉,包括炉体、烧嘴、煤气喷出塔、水封池,其特征在于,在封闭的水封池上罩设置有抽气管,抽气管连接调压阀后穿入炉墙至火道处,向炉膛敞开。所述的煤气喷出塔下部喷口封闭,上方设置铸铁管,铸铁管上连接铸铁帽,铸铁帽上端距离火道下沿1250mm。与现有技术相比,本实用新型的有益效果是:通过在炉膛的还原段内设置真空段,使碳酸铁在真空状态下自由分解,同时水蒸汽外排不会进入还原段,可防止还原矿赤化,从而有效提高焙烧矿的品位、回收率和显著降低能耗。

泡沫矿浆自动采样机 1145

 0

本实用新型属于选矿厂生产作业采集矿浆样品技术领域，特别涉及一种泡沫矿浆自动采样机。包括采样机机体、弧形采样勺、管轴、分样器及旋转驱动机构，其中采样机机体连接在矿浆管道上，管轴沿水平方向贯穿采样机机体、且可转动，弧形采样勺设置于采样机机体内、且两端与管轴连通，旋转驱动机构和分样器分别设置于采样机机体的两侧，旋转驱动机构与管轴的一端连接，用于驱动管轴转动，分样器设置于管轴的另一端下方。本实用新型实现了横截全矿浆流采样，对自流管道矿浆特别是上下层矿浆品位、浓度有差异的泡沫矿浆采均匀，矿样代表性强。

尾矿筛下产品的湿式筛分装置 934

 0

本实用新型属于矿山选矿技术领域，尤其是涉及一种尾矿筛下产品的湿式筛分装置，其尾矿筛下产品的湿式筛分装置，其特征在于包括振动筛，筛上溜槽和筛下溜槽，筛上带式输送机，集矿箱，细粒泵池，渣浆泵，螺旋分级机，沉砂溜槽，沉砂带式输送机，螺旋分级机一端设有溢流口，另一端设有沉砂口，溢流口与细粒泵池相连接，沉砂口与沉砂溜槽相连接，集矿箱与螺旋分级机相连接。本实用新型可对湿式筛分的筛下产品进行粒度分级，粗粒级产品通过沉砂带式输送机运输，细粒级溢流产品自流入细粒泵池，并通过渣浆泵泵扬送，从而避免粗粒级物料对泵的运转带来的不利影响，减小对管道磨损。本实用新型的湿式筛分布置工艺布置结构简单，工作可靠，节约生产成本。

浮选泡沫跑槽消泡器 677

 0

本实用新型属于选矿浮选工艺设置技术领域，特别涉及一种浮选泡沫跑槽消泡器。其特征在于：包括电机、与此电机连接的旋转轴和叶轮叶片，所述的电机通过支架固定在泡沫槽的上部，所述的叶轮叶片通过旋转轴安装在泡沫槽内沿与矿浆排出管道中间位置。在所述的叶轮叶片均匀地钻有小孔。本实用新型的有益效果是：结构简单、安装维修方便、适用范围广，且成本低、安全性高。安装消泡器后，发生跑槽时能快速将气泡集合体中的气相消除，腾出空间。溢流出的泡沫迅速回流不再溢出；迅速缩短跑槽时间，将跑槽的影响降低到最低，给操作者以足够的时间进行修正操作。

矿浆溜槽顺流自动取样机 627

 0

本实用新型属于选矿辅助设备技术领域，尤其是涉及一种矿浆溜槽顺流自动取样机，包括矿浆溜槽，其特征在于在矿浆溜槽两侧支架上设有一对滑动轴承组件，在此一对滑动轴承组件之间设有中空转动轴，此中空转动轴的中部设有一组中心线与中空转动轴中心线相垂直的导流叶片，此导流叶片的端部设有橡胶板，中空转动轴上设有取样管，此取样管的取样端设有取样孔，且此取样端焊接有盲板，所述取样管的导流端与中空转动轴相连接，且沿中空转轴内部伸出中空转轴外并与样品桶相连接。本实用新型不耗电，不用人工操作，投资极少，取样频繁，取出的样品具有充分的代表性，有极广泛的应用价值。

用于带式输送机上的导料漏斗 1157

 0

本实用新型属于带式输送机设备技术领域，尤其是涉及一种用于带式输送机上的导料漏斗，包括前带式输送机，后带式输送机，其特征在于在前带式输送机的料流出口端下方设有死角漏斗，此死角漏斗的下方设有导料溜槽，此导料溜槽的出口方向与后带式输送机的运行方向一致。本实用新型结构简单，制造安装方便，使用周期长，在带式输送机运输系统中，当两条带式输送机互相垂直交料时，改变了料流方向，解决了后带式输送机由于受料偏析而造成的皮带跑偏问题，可以被广泛应用在选矿厂带式输送机系统中。
