本实用新型公开了一种新能源自卸车,包括底盘、驾驶室、铰接在所述底盘上的车箱和安装在所述底盘上的车轮;所述底盘上设置有电动驱动机构,所述电动驱动机构和所述车轮传动连接;其特征在于,所述底盘上还设置有电池防护架,所述电池防护架位于所述驾驶室和所述车厢之间的区域;所述电池防护架包括位于所述驾驶室后方的前架体和位于所述车厢前方的后架体,所述前架体和后架体在车身宽度上的一侧连接有侧架体,且另一侧与顶部形成连通的开放通道;所述电池防护架内可拆卸地放置有动力电池。本实用新型具有布局合理,方便对电池进行整体更换,有利于改善车辆稳定性,提升周转率等优点。

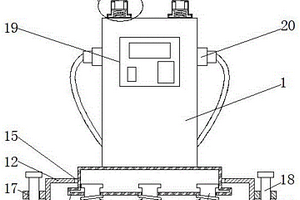

本实用新型公开了一种环保新能源充电桩,包括充电桩本体,所述充电桩本体顶部的两侧均固定连接有固定座,所述固定座内腔的底部固定连接有阻尼器和第一弹簧,所述第一弹簧套设于阻尼器的表面,所述阻尼器的顶部固定连接有支撑板,所述支撑板的两侧均固定连接有滑块,固定座内腔的两侧均开设有滑块配合使用的滑槽,支撑板的顶部固定连接有顶杆,顶杆的顶部贯穿至固定座的顶部并固定连接有遮板。本实用新型通过充电桩本体、固定座、阻尼器、第一弹簧、支撑板、滑块、滑槽、顶杆、遮板和第二弹簧的配合使用,实现了防护性能好的目的,提高了装置的实用性和使用性,增强了使用者的使用体验,从而能够更好的满足使用者的使用需求。

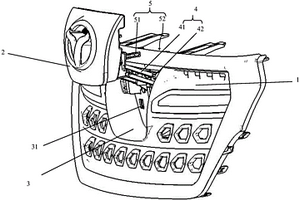

本实用新型提供了一种新能源汽车充电口盖开闭机构。包括:弹起机构,所述弹起机构包括与前格栅铰接的连杆组件以及设置于所述前格栅上并与所述连杆组件连接的弹性组件;所述连杆组件与所述充电口盖内板铰接;所述弹性组件使所述连杆组件始终具有打开所述充电口盖的趋势;锁合机构,所述锁合机构包括固设于所述充电口盖内板的锁扣杆和可滑动设在所述前格栅背面的锁扣板,所述锁扣杆远离所述充电口盖的端部设有倒钩,所述锁扣板上设有对应的锁孔,当充电口盖关闭时,所述倒钩与所述锁孔结合,将充电口盖锁合。本实用新型结构简单,充电口盖开启关闭稳定性好,能够较好控制充电口盖间隙及面差。

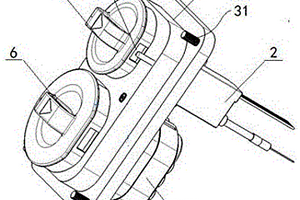

本实用新型涉及一种新能源汽车后装式充电座,包括快/慢充电座主体、与快/慢充电座主体配合连接的电子锁、法兰面板,还包括端子护套和端子组件,端子组件和快/慢充电座主体以及后盖、密封圈形成一个整体,并通过螺栓配合连接在法兰面板的下面,其特征是:所述法兰面板具有三个台阶,法兰面板的下部台阶上面与车体配合并通过多颗螺栓连接固定;法兰面板的上部台阶上面设有充电座前盖和充电口盖,在充电座前盖上设有充电指示灯。本实用新型集成度高,占用空间小,材料用量相对较少,安装定位精确度高,耐久性及稳定性好。

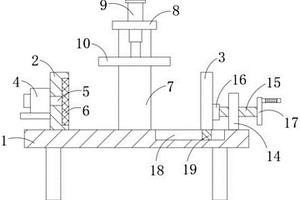

本实用新型公开了一种新能源汽车的动力电池加工用定位夹持装置,包括工作台,所述工作台上表面两侧分别设置有固定夹板和活动夹板,所述固定夹板一侧固定安装有风机,所述风机输出端固定固定安装有风管,所述风管一端贯穿且延伸至固定夹板内部连通设置有出风板,所述出风板嵌装于固定夹板一侧,所述工作台一侧固定安装有侧板,所述侧板顶面固定连接有顶板,所述顶板顶面固定安装有电动推杆,所述电动推杆输出端贯穿且延伸至顶板下方位置固定连接有压板,能够对动力电池进行夹持,固定效果佳,使得动力电池在焊接后静置时,壳体与壳盖不易产生变形,固定夹板上设置有出风板,便于通过吹风降低温度,电池内部组件不易因高温产生熔化或气化。

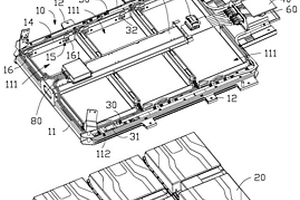

一种电池组件,包括电池箱架和设于所述电池箱架的电池,所述电池箱架设有多个收容电池的收容空间,每一所述收容空间的形状相同,所述收容空间内设有第一连接件,所述电池可拆卸地设于所述收容空间内,且所述电池的外轮廓与所述收容空间的内壁相适配,所述电池在与所述第一连接件对应的位置处设有凹槽,且所述凹槽处设有第二连接件,所述第二连接件可在所述凹槽位置处与所述第一连接件连接,所述第一连接件和所述第二连接件沿插接方向的插接总高度为所述电池沿所述插接方向高度的四分之三至五分之四。本申请还涉及一种新能源汽车,采用上述的电池组件,能够适用不同级别的车型,且沿Z轴方向便于电池的安装。
本实用新型公开了一种新能源汽车变速箱箱体前侧面钻孔夹具,包括底座,所述底座后端的顶部固定有背板,所述背板顶部的后端安装有驱动机构,所述背板两端的前面均滑动连接有夹板,所述驱动机构的顶端安装有角架,所述角架的表面开设有导槽,所述夹板顶部的后端与导槽的内壁滑动连接,所述驱动机构包括安装座、缸本体、固定扣以及固定螺栓,所述安装座通过固定螺栓安装在背板顶部的后端,所述缸本体安装在安装座的顶部。本实用新型,结构简单,夹持方便,只需通过驱动机构驱动角架上下移动,就可带动夹板做相背或相向运动,继而对变速箱箱体的两侧固定,变速箱箱体的后侧抵在导轨的前面,这样在开孔时变速箱箱体就不易移动。

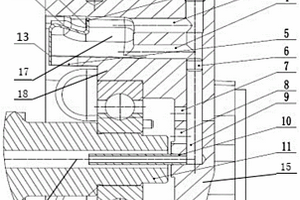

本申请公开了一种用于新能源汽车变速器的通气润滑结构,包括通气油道、通气孔、回油孔、回油挡板和回油槽;所述通气油道设于变速器壳体内并与外界连通;所述通气孔和回油孔均使得所述通气油道与变速器内腔连通,所述回油孔位于所述通气孔下方;所述回油挡板装设于变速器壳体并与所述通气孔间隔相对;所述回油槽设于所述回油挡板下方的变速器壳体并通往安装输入轴的轴承。本实用新型通过合理设置回油挡板和通气油道结构,防止在齿轮高转速的情况下甩出的润滑油通过通气器溢出,也能使轴承和变速器输入轴处的连接花键得到充分润滑。本实用新型还具有制造容易、安装方便等优点。

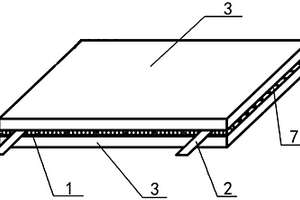

一种新能源电动汽车专用石墨加热片,包括基础加工石墨膜,基础加工石墨膜为加工成连续U型的柔性石墨片,柔性石墨片的两个端部分别连接有铜箔,铜箔作为电极连接电源,铜箔与柔性石墨片的两个端部通过连接件进行硬连接;基础加工石墨膜的上下表面分别覆盖有绝缘材料层,还包括敷设在至少一侧绝缘材料层之外的附加层,自内而外依次包括绝缘双面胶、附加整片石墨膜和附加绝缘层,附加整片石墨膜为整张的柔性石墨片,该加热片利用高导热石墨片轻薄、柔软和高导热性的特点,可紧紧的贴覆于动力电池表面,利用石墨片优异的传热特性对电池进行加热,成本低,制程无环境污染,升温速度快,温度均匀性好,利于动力电池的电加热应用。
本实用新型涉及检测设备技术领域,特别是涉及一种新能源电池壳体密封性能检测设备,包括架体,在架体上设有水平的仿形板,仿形板上具有仿形腔并用于安装待检测电池壳体;架体上设有压紧机构,压紧机构具有向下的压紧端并能够将电池壳体压紧设置在仿形腔内;仿形腔边缘位置设有密封结构并能够将仿形板与电池壳体密封;还设有与仿形腔相连的供气设备;架体上设有安装板,安装板上方两端各自形成固有工位和预设工位,仿形板包括若干矩形阵列分布的且各自对应的安装在固有工位上的仿形块,固有工位上的仿形块形成第一仿形腔;本实用新型具有结构简单,能够更加方便通过调整结构以适应不同尺寸电池盒检测,对电池壳的压紧设计更加合理的特点。

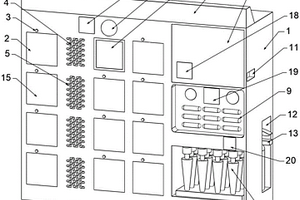

本实用新型提供的一种无线智慧新能源替换使用装置,其特征在于:包括柜体,所述柜体正面设置有多个电池仓,所述电池仓上方设置有电源指示灯,所述电池仓之间设置有充电仓,所述充电仓位于柜体正面设置有多个散热孔,所述柜体位于电池仓之间设置有显示屏,所述显示屏上方设置有摄像机,所述柜体一侧纵向设置有自动贩卖机、充电宝自取柜和雨伞自取柜,所述自动贩卖机一侧设置有取物口,所述柜体一侧设置有放置槽,所述放置槽内放置有灭火器,所述柜体上方设置有标志展示架。

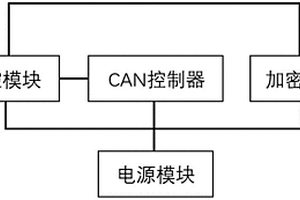

本实用新型提出了一种用于新能源汽车的CAN总线信号电路,包括:微控制器、CAN模块、加密芯片、电源模块,电源模块的电源输出端分别与微控制器的电源输入端、CAN模块的电源输入端、加密芯片的电源输入端相连,为微控制器、CAN模块、加密芯片提供所需的工作电源;微控制器的数据传输端分别与CAN模块的数据传输端、加密芯片的数据传输端相连。本发明能保证CAN总线工作电路的安全。

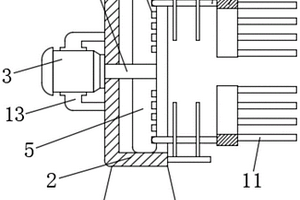

本实用新型公开了新能源电池电极材料加工过程中的热能回收装置,包括回收箱,所述回收箱的上端左部固定安装有出气口,所述回收箱的下端右部固定安装有热气口,所述回收箱的内部设置有滑动装置,所述回收箱的内腔上部设置有流通装置,所述回收箱的左端固定安装有连接管,所述连接管的内部设置有转动过滤装置,所述连接管的左端上下两侧均开设有一个进气口。通过两个调节板往左运动时靠近挡板,缩小挡板和调节板之间的间距,从而使得热气停留在回收箱内的时间延长,能够充分将热能进行回收转换,提高热能利用率,通过设置有筛网,对进入到连接管内的冷气进行过滤处理,防止杂质进入到流通管内造成设备堵塞。

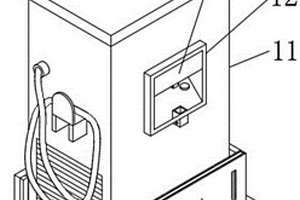

本实用新型涉及汽车充电桩技术领域,具体为一种具有防腐蚀功能的新能源汽车充电桩,包括:桩体,包括支撑座,所述支撑座的表面固定连接有机壳,所述机壳的外表面设置有操作板;防护机构,包括防护板,所述防护板固定连接在支撑座的上表面,所述防护板的内侧滑动连接有调节板,所述防护板的表面开设有调节槽,所述调节槽的内侧滑动连接有卡块,所述卡块的表面固定连接有橡胶块。本实用新型在卡块和拉杆的转动连接下,经橡胶块和卡块的连接,在橡胶块和调节槽的抵合摩擦连接下,实现对调节板在防护板内连接位置的固定,在插杆表面簧片的作用下,使簧片和插块内壁抵合,达到对封板在操作板上连接的固定效果。

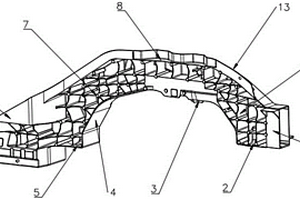

本实用新型公布了一种高结构强度的新能源汽车铝合金后纵梁。主要结构包括加强筋,凸台,悬架连接端,后纵梁连接头,车身连接端,后纵梁上板,后纵梁下板,后纵梁背板。所述的后纵梁在腹部设置了多个纵向横向交错的加强筋,在这些加强筋的交错处以及加强筋上设置多个近圆形的凸台,这些凸台均匀的分布在后纵梁腹部的各个位置,作为推出机构推杆的推出位置。能够使推出机构作用在压铸件上的力均匀的作用在后纵梁的各个部位,防止脱模时因受力不均导致的变形,同时这些凸台还能提高后纵梁的结构强度。同样的加强筋凸台结构还设置在后纵梁背板中部和车身连接端两个位置,增加局部的结构强度。

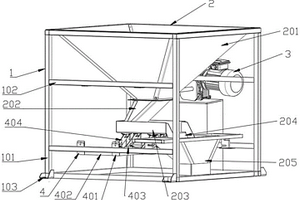

本实用新型涉及注塑技术领域,具体涉及一种新能源汽车连接器注塑加工用辅助装置,包括架体、加料机构、螺旋出料机构和固定部,所述加料机构设在架体内部,且所述加料机构与架体固定连接,所述螺旋出料机构设在架体右侧,所述固定部设在加料机构下端,所述固定部和加料机构固定连接。本实用新型在进行使用时,能够准确的控制重量、节约成本,本装置结构简单,可以直接安装在注塑机上,作为一个辅助装置,所占空间小,节省空间。
本实用新型公开了一种新能源汽车用充电口防护装置,包括夹板,所述夹板的表面的中部开设有夹槽,所述夹槽的表面固定连接有密封圈,所述夹板的背面开设有T型槽,所述夹板的表面固定连接有橡胶保护套,所述橡胶保护套的一端的表面固定连接有第一固定板,所述第一固定板的表面固定连接有与夹槽相适配的T型卡块,所述T型卡块的一端固定连接有限位板。在本实用新型中,通过设置的夹板、夹槽、密封圈、T型槽、T型卡块和限位板,使用时,首先将夹板通过T型槽进行滑动,进而可使输电枪得以进入内部进行充电,之后将夹板进行闭合,将输电管通过密封圈进行密封,达到了可以更好的对装置人员进行保护的目的。

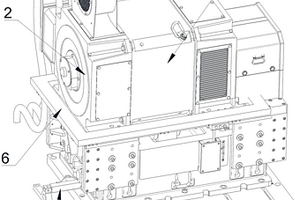

本实用新型公开了一种新能源减速机试验台加载装置,包括加载底座,所述加载底座安装在试验台的台板上,所述加载底座上设有加载系统,所述加载底座包括由下至上依次设置的第一滑板、第二滑板和加载底板,所述第一滑板通过第一直线驱动机构可滑动地安装在台板上,以使第一滑板能沿台板的长度方向滑动;所述第二滑板通过第二直线驱动机构可滑动地安装在所述第一滑板上,以使第二滑板能沿所述第一滑板的宽度方向滑动;所述加载底板通过升降机构可升降地安装在所述第二滑板上;所述加载系统安装在所述加载底板上。本实用新型中的加载装置适用性和可调节性都很好,操作和使用起来也十分简单,十分适合对不同规格的减速机进行试验加载。
本实用新型公开了一种新能源电动车电池安装结构,属于电动车装配领域,本实用新型包括车架,所述车架内部设置有电池盒,所述电池盒的顶部设置有电池,所述电池的顶部设置有第二固定板,所述车架的一端设置有第一固定板,所述车架由底板、连接板、支撑架和连接头组成,所述电池盒由底座、挡板、开口、凸台和把手组成。本实用新型通过在车架的侧面设置安装口避免了现有拆装电池需要拆卸很多覆盖件的问题,降低了电池存取难度,通过设置支撑架并使支撑架与连接板相连接,增加了电池安装的稳定和牢固性,通过使用第一固定板和第二固定板,避免电池和车架产生碰撞,凸台和底座表面的通孔配合使用,避免电池盒内产生积水,增加了电池的使用寿命。

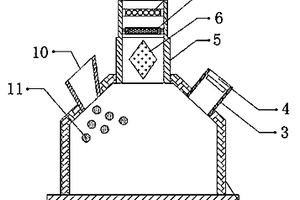

本实用新型公开了一种环保的新能源废弃物焚烧处理装置,包括固定座,所述固定座的顶部外壁固定连接有焚烧炉,且焚烧炉的一侧外壁开有进料口,所述进料口的内壁固定连接有进料斗,所述焚烧炉的一侧内壁固定连接有多个挡杆,且挡杆错乱分布,所述焚烧炉的顶部外壁开有排气口,且排气口的内壁固定连接有排气管,所述排气管的顶部外壁固定连接有排烟斗,所述排气管的内壁通过铰链连接有活性炭过滤网。本实用新型能够防止由于废弃物的下落速度较快导致废弃物堆积在一起对废弃物的焚烧效率造成影响,能够防止由于烟气的流动速度较快导致烟气聚集在一起对烟气的净化效率造成影响,能够防止废弃物堆积在一起对装置的内部造成堵塞。
本实用新型公开了一种新能源汽车变速器箱体组装用夹具,包括底座,所述底座的顶部固定连接有圆盘形盒体,所述圆盘形盒体的左侧固定连接有电机,所述电机上输出轴的右端固定连接有转轴,所述转轴的表面贯穿圆盘形盒体并与圆盘形盒体转动连接,所述圆盘形盒体的内壁转动连接有环形转盘,所述环形转盘的内壁与转轴上靠近右端的表面固定连接,所述环形转盘的右侧开设有螺旋滑道,所述螺旋滑道的内壁滑动连接有两个对称的滑杆。本实用新型,通过上述结构之间的配合使用,解决了在实际使用过程中,由于夹具体对于变速器的夹持不够牢固,致使其在翻转过程容易出现意外跌落,给使用带来不便,降低了工作效率的问题。

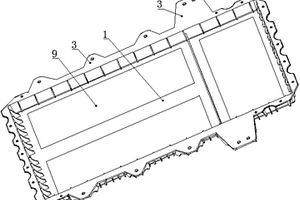

本实用新型公开一种新能源汽车电池箱,包括电池箱板,所述电池箱板包括压铸部和非压铸部,其中压铸部用于安装电池,所述电池箱板上设有箱板镂空部,该箱板镂空部形成所述非压铸部;所述箱板镂空部上覆盖有遮盖板,该遮盖板与所述电池箱板连接。采用本实用新型的显著效果是,根据电池箱板是否与电池连接,将电池箱板分为受力部分和不受力部分,仅对受力部分进行压铸,而不受力部分在后期外加遮盖板予以封闭;从而减小压铸时的正投影面积,即使较大的电池箱,也可使用小吨位的压机压铸。
一种新能源汽车驱动系统实训装置,包括箱体,箱体顶面开设凹槽,凹槽与箱体内部相通,箱体内底面中部固定安装电机,电机的输出轴顶端固定安装转板,转板能够在箱体内转动,转板顶面固定安装矩形齿,矩形齿的齿牙朝内,箱体内左右两侧和前后两侧分别设有螺杆,螺杆底端与箱体内壁轴承连接,转板顶面开设矩形透槽,螺杆顶端穿过矩形透槽且能够在矩形透槽内转动,转板能够沿螺杆转动,螺杆上固定安装齿轮,齿轮位于转板上方,齿轮位于矩形齿内侧且能够与矩形齿啮合传动。本实用新型不使用时能够将操作板收入箱体内,进而能够避免空气中的灰尘、落在操作板上。

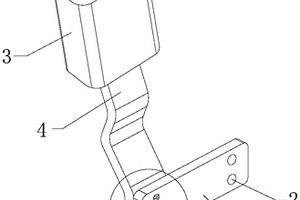

本实用新型提供一种新能源汽车安全带安装结构,包括固定座、连板和安装在连板一端的安全带锁扣,所述固定座开设安装孔的一面并远离安装孔的一侧开设有第一销孔,所述连板与固定座相接触的一面开设有第二销孔,所述第一销孔内设有销轴,所述销轴一端固定第一限位圈,所述销轴另一端贯穿第二销孔内固定第二限位圈,所述第一销孔外侧设有螺纹孔,所述固定座靠近连板的一面开设有第一半球槽,所述螺纹孔内啮合外螺纹柱,所述外螺纹柱一端加工有第二半球槽,所述第一半球槽和第二半球槽之间滚动安装滚珠,与现有技术相比,本实用新型具有如下的有益效果:实现连板与固定座的滚动接触,防异响产生。

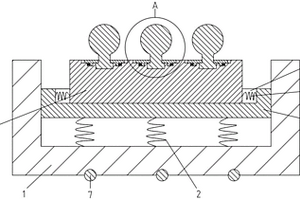

本实用新型公开了一种新能源汽车混合动力电机的试验用固定装置,包括固定底座、减震弹簧、减震板、连接弹簧和固定板,所述减震板与所述固定底座滑动连接,所述固定板与所述减震板滑动连接,所述固定板的顶部具有安装位,通过将电机固定安装在所述安装位的内部,所述固定板在多个所述连接弹簧的作用下减轻电机在水平方向上的振动,所述减震板在多个所述减震弹簧的作用下减轻电机在竖直方向上的振动,使得电机能够较为稳定地固定在所述安装位的内部,从而减轻电机振动对试验结果所述带来的影响,以提高试验结果的准确性。
本实用新型涉及汽车配件技术领域,具体公开了一种基于新能源电气系统的雨刮总成,包括雨刮和与清洁液连通的喷水电机;还包括连通管和喷水管,所述喷水电机输出端与连通管一端连通,所述连通管另一端与喷水管连通,所述喷水管开有多个喷水口;所述喷水管固定于汽车前挡风玻璃顶部。采用该雨刮总成可以提高对汽车的前窗玻璃的清洗效果。
本实用新型公开了一种用于新能源汽车电池盒的旋转焊接台,包括旋转组件、夹持组件和焊接机器人,夹持组件和焊接机器人设于旋转组件上,旋转组件包括底座、内齿轮、减速电机、外齿轮和主梁,内齿轮转动设置在底座上端,内齿轮上方固定安装有连接板,主梁固定安装在连接板上,主梁内具有安装腔,减速电机通过安装板竖直固定安装在主梁的安装腔内,安装腔下方和连接板均具有和底座连通的旋转槽,安装板固定安装在旋转槽上,外齿轮通过联轴器固定安装在减速电机的输出轴端,且位于旋转槽下端并啮合在内齿轮里面,夹持组件和焊接机器人对称设于主梁两端。本实用新型可以更好的多方位的对电池盒进行焊接的、焊接效率高、适用性强、结构简单。

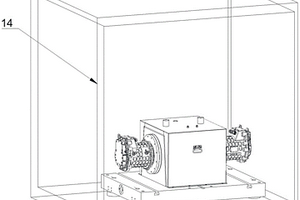

本实用新型公开了一种新能源电机对拖试验台,包括密闭的环境舱以及位于环境舱内的底座,所述环境舱用于模拟电机的测试环境,所述底座上安装有轴承座和固定座,所述轴承座和固定座上分别对应安装有一驱动电机和负载电机,两个电机分别安装在轴承座和固定座相背离的一侧,驱动电机和负载电机的输出轴相对设置并分别通过联轴器与扭矩传感器同轴连接,所述底座上还罩设有一隔离罩,所述隔离罩与底座配合将驱动电机和负载电机之间的区域密闭,所述隔离罩顶部设有进气管和出气管,所述进气管的进气口延伸至环境舱外,所述出气管的出气口延伸至环境舱外。本实用新型能够延长轴承座的使用寿命,提高了对拖试验数据的准确性。

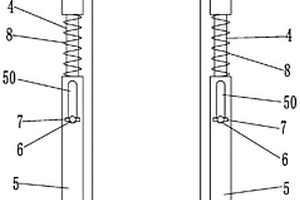

本实用新型提出了一种用于新能源汽车电池的限位架,包括对称的上限位座及下限位座,上限位座上设有相对其纵向中心面对称的两个倒“U”形结构的上连接件,上连接件的两个竖杆上均固接有滑动杆;下限位座上设有与分别与两个上连接件对应的“U”形结构的两个下连接件,下连接件的两个竖杆上均开设有与滑动杆滑动配合的滑动内孔;下连接件的竖杆上开设有条形滑孔,滑动杆伸入滑动内孔的部位上设有两端伸出条形滑孔的限位杆,限位杆的两端部均设有限位销轴;滑动杆上位于上连接件与下连接件之间的部位上套设有拉力弹簧;改善了现有电池组的安装结构在进行某个电池替换时造成其他正常电池松动的情况。
本实用新型公开了一种新能源汽车电机转子铁芯,包括轭部和齿部,相邻两齿部之间形成铸铝槽,所述齿部包括延伸部、窄部和宽部;齿部和铸铝槽均为46个,转子铁芯的外径为112~120mm,内径为45mm,相邻两齿部的宽部23之间的距离d1为1mm,相邻两齿部的窄部22之间的最大距离d2为4.1mm,相邻两齿部的延伸部之间的最大距离d3为2mm。本实用新型转子铁芯与内径为112~120mm的定子铁芯配合使用,在现有铁芯基础上,扩大了转子铁芯的外径,保持铸铝槽和齿部数量不变,轭部宽度变宽,优化了转子铁芯轭部与齿部之间的比例,增大了转子与定子之间的工作面,在采用同等材料的情况下,使电机输出扭矩更大,并且保证电机发热量不变,提高了电机输出功率。
