云南昆明有色金属矿山技术理论与应用

新型尾矿坝防渗透处理系统 646

 0

本实用新型属于尾矿坝防渗透技术领域，具体涉及一种新型尾矿坝反渗透处理系统。一种新型尾矿坝防渗透处理系统，所述处理系统包括尾矿坝，所述处理系统还包括一坝体防渗层及水分引导装置，所述坝体防渗层围置所述尾矿坝，所述尾矿坝防渗层底侧连接水分引导装置；所述水分引导装置包括碎石层、引导防渗层及引导管，所述碎石层、引导防渗层及引导水管依次设置。本实用新型的有益效果：结构简单，通过防渗层和排水管道的应用，能够将尾矿中的水及时排出，有效方式尾矿对水源的污染。

高砷高铁金矿的化工冶金提金及综合利用方法 881

 0

本发明是一种高砷高铁难选冶金矿，提取黄金并砷铁综合利用的化工冶金技术。其工艺步骤为：将粉碎后的高砷高铁金矿在堆浸槽中，用完全反应所需计算量的分解剂硫代硫酸钠、铵化碱性剂硫酸铵与促进催化剂漂白粉配料混匀，形成所需浓度的浸取液，对矿物进行循环喷淋浸出。达到含金浓度的浸取液进入置换工序以铝丝置换提金，渣用控制量的清水喷洗后作为砷铁精矿出售或后加工为砷化工产品及铁产品出售。海绵金铝丝进行蒸铝、撇渣炼金制得黄金产品。母液达标循环使用。本发明工艺简洁易行，成本低，回收率高、综合利用好，特别是避免了传统火法或湿法的砷之严重污染及渣的遗留问题。很好地解决了高砷高铁难选冶金矿的资源利用问题。

磷矿石真空制备黄磷的方法 1049

 0

本发明涉及一种磷矿石真空制备黄磷的方法，将 品位为 P2O5≥17％的磷矿石作为原料，加入硅石和炭质还原剂，混合磨 碎，再加入水或/和煤再混合均匀后压制成团块，置入真空炉内， 升温至200－400℃，保温20－60分钟，进行烧结，之后继续 升温至900－1500℃，保温60至120分钟，进行提取，产生的 黄磷蒸汽经过滤器后进入水冷装置，制得成品工业级黄磷。本 法可处理低品位磷矿石，耗能低，污染小。

微波焙烧辉钼精矿生产高纯氧化钼的方法 1110

 0

本发明涉及一种微波焙烧辉钼精矿生产高纯氧化钼的方法，属于钼冶金技术领域首先将辉钼精矿破碎、球磨，然后将破碎后的辉钼精矿平铺至厚度为1~4cm，放置于微波腔体内；开启微波输出开关，鼓入压缩空气，调节微波输出功率，破碎后辉钼精矿进行预氧化；将预氧化处理后的辉钼精矿升温至升华温度保温30~60min，在此过程中氧化焙烧产生的三氧化钼蒸汽经微波反应器顶部溢出，经水冷后通过布袋收尘器收集得到达到有色金属行业2级标准的高纯三氧化钼。本发明具有工艺流程短、能耗低、产品纯度高等优点。

低品位矿物原料加工系统 881

 0

本实用新型涉及低品位矿物原料加工领域，具体涉及是低品位矿物原料加工系统，其技术要点是：包括原料仓、第一输送机构、低品位矿物原料粉碎装置、第二输送机构、低品位矿物原料煅烧装置、低品位矿物原料尾气处理装置、第三输送机构和存储仓，第二输送机构一端与低品位矿物原料粉碎装置的出料口连接，另一端与低品位矿物原料煅烧装置的入料口连接，第三输送机构一端与低品位矿物原料煅烧装置的固体出料口连接，另一端与存储仓的入料口连接。解决了现有加工设备多是针对高品位或者满足生产标准的矿物原料，无法对低品位矿物原料进行加工，存在无法保证低品位矿物原料粉碎、煅烧、尾气处理效果，使得最终产品较难满足需要的问题。

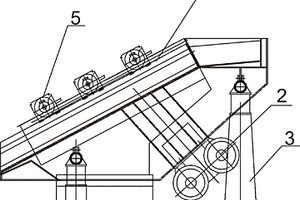

矿山石料加工用振动筛 789

 0

本实用新型公开了一种矿山石料加工用振动筛，包括框架和抖动筛网，所述框架的内部活动安装有抖动筛网，且框架的两侧均通过螺丝固定连接有支撑架，所述框架的顶部外表面通过螺丝固定连接有处理箱，且处理箱的内部靠近框架处活动安装有副筛网，所述处理箱的顶部外表面固定安装有进料口，所述处理箱的内部远离框架处活动安装有固定辊和挤压辊。本实用新型中，能够旋转时挤压矿山石料，将其破碎成小块，调节挤压矿山石料的规格大小，以适应多种规格大小的矿山石料加工要求，并且将未被破碎成小块的矿山石料倾斜倒出，防止部分过大无法进行筛分的矿山石料容易堵住和重力压迫抖动筛网，造成工作清理拆卸的不便和降低抖动筛网的使用寿命。

选别钙质胶磷矿柱槽联合工艺 860

 0

一种选别钙质胶磷矿柱槽联合工艺，涉及一种钙质胶磷矿采用反浮选脱出其碳酸盐杂质的选矿方法，本发明步骤如下：（1）将含碳酸盐杂质的胶磷矿原矿破碎、磨矿，使磷矿物与碳酸盐杂质充分解离，控制调浆浓度；（2）将矿浆引入搅拌槽内，添加矿浆抑制剂硫酸、磷酸，控制矿浆pH值，再加入捕收剂，矿化均匀的矿浆进入浮选柱内，浮选柱的泡沫就是粗选尾矿，浮选柱的底流为粗选精矿；（3）将上述粗选精矿自流入精选搅拌槽内，添加抑制剂硫酸，使矿浆pH控制在为4.0～4.5，再加入捕收剂，矿化均匀的矿浆进入130M3的浮选机内，进行充气浮选，泡沫产品为碳酸盐杂质，槽内产品为高品级磷精矿产品。?

浮选-直接还原综合回收氧化铅锌矿中铅、锌及铁的方法 824

 0

本发明涉及一种浮选-直接还原综合回收氧化铅锌矿中铅、锌及铁的方法,其步骤是:原矿经过磨细至-0.074mm占60%～90%后,采用硫化-黄药浮选回收氧化铅;浮铅尾矿经过过滤、干燥后添加助融剂及粘结剂压制成团;成型团块经干燥后按重量比煤:矿=1:1～3:1配以无烟煤,于1050～1100℃条件下还原,还原矿隔绝空气冷却至常温,经过破碎、磨至单体解离后进行弱磁选,得到磁选精矿和尾矿;锌矿物在还原过程中被还原并挥发,在烟气中收集,用常规的浮选、重选方法进行预选富集得到高品位氧化锌精矿或者直接冶炼得到锌金属。本发明加速了还原反应的进行,同时促进还原产物颗粒的相互聚集并长大,从而提高磁选分选指标。

中低品位硫铁矿综合利用的方法 782

 0

本发明是一种中低品位硫铁矿的综合利用的方法,其特征在于:将硫铁矿全层开采出来,直接进行粉碎,加入沸腾炉进行沸腾焙烧,得到二氧化硫气体和烧渣;含二氧化硫的气体用于生产硫酸或生产硫磺;烧渣磁选铁精粉后进行成份调整或直接进行成份调整,成份调整根据后续产品和熔融温度需要加入金属或非金属矿物进行调整,再根据调整成份后的烧渣中各氧化物碳热还原成单质金属所需碳单质质量,加入该质量的1.1～3倍还原剂,还原后产生冶金优质复合合金脱氧、脱硫剂。本发明解决了现有利用技术的环境污染难题;实现了中低品位硫铁矿的全层开采和循环综合利用。

用磷矿石直接制备红磷的方法 651

 0

本发明涉及一种用磷矿石直接制备红磷的方法，以含P2O5≥20％的磷矿石为原料，加入原料重量的10－50％的硅石和原料重量的10－30％的碳质还原剂，经磨碎混匀后，压制成直径为10－50mm的团块，置入真空炉内，控制真空度为10－30Pa，温度950－1300℃，使磷矿石直接进行氧化还原反应，得到纯度达到99.0％以上，粒径在300μm以下的红磷。其革除了首先要由矿石在高温下制得白磷，再把白磷制成红磷的复杂工艺，使红磷生产的方法由两段变为一段，具有工艺流程短，消耗、能耗低，污染小的优点。

从氧化锌矿中回收锌的浸出方法 1051

 0

本发明属于矿物冶金技术领域，具体公开了一种从氧化锌矿中回收锌的浸出方法。该方法包括对锌含量为20％～70％的氧化锌矿进行碎矿、磨矿，矿石粒度小于65μm的重量百分比为75％～95％；在控制浸出温度为20℃～60℃和液固比为5～20:1的条件下，将浓度为0.05mol/L～0.50mol/L的5-磺基水杨酸溶液与氧化锌矿矿粉在反应器中混合，充分搅拌30～60min，反应得到适合下一步萃取、电积用含锌溶液。从而本发明能使氧化锌矿中的锌浸出效率高、操作简单，且减少环境污染，该方法有利于更好地绿色回收锌。另外该浸出方法在保证锌浸出率高的情况下不需要高温、加压设备，工艺成本低。

低品位碳酸盐型胶磷矿浮选方法 617

 0

本发明公开了一种低品位碳酸盐型胶磷矿浮选方法，涉及胶磷矿浮选技术领域。所述浮选方法先将胶磷矿破碎后，磨矿分级得到原料矿浆，向矿浆中加入硫酸作为抑制剂，添加快速捕收剂进行矿化调浆后进行充气浮选，泡沫产品作为尾矿，底流产品为粗精矿；向粗精矿中加入慢速捕收剂进行矿化调浆进行充气浮选，泡沫产品作为尾矿，底流产品为磷精矿。通过利用矿石可浮性性能差异，优先快速浮选出可浮性较好的碳酸盐矿物，再混合慢速浮选出可浮性相近的有用矿物与脉石矿物的混合物，再进行二次分离。有效提高浮选过程的分选性，提高精矿产率和回收率，降低中矿返回和尾矿品位，简化工艺流程，操作简单，浮选尾矿中P₂O₅含量降低1～3％，精磷矿中P₂O₅含量大于28.5％。

从提铀尾矿中回收铀的方法 779

 0

本发明是一种从提铀尾矿中回收铀的方法。尾矿破碎至2MM以下加入硝酸进行调浆,使矿浆的PH值达到0.6-0.9,加入硝酸和水的二者的体积控制为尾矿质量的1.5-2倍,加热至65-70℃进行搅拌浸出1-1.5小时,或常温搅拌混匀后浸泡浸出30天,进行液固分离,用水洗涤浸出渣,使浸出渣的PH值达到近中性(PH=5-7)。硝酸浸出液加入骨胶后,放置陈化5-7天,使浸出液中过饱和的盐类物质析出,浸出液用烧碱调节PH值至1.75后,用717型阴离子交换树脂对铀进行离子交换吸附,用0.2MOL/L硝酸-0.4MOL/L的硝酸铵溶液作为洗脱液,对铀离子进行洗脱。调节洗脱液的PH值至7-8中和沉淀铀,从而得到含铀为65-75%的铀矿浓缩物。铀的回收率可达90%以上。

彻底中和酸性尾矿并防止持续氧化的方法 1054

 0

本发明公开了一种彻底中和酸性尾矿并防止持续氧化的方法，所述彻底中和酸性尾矿并防止持续氧化的方法是将尾矿破碎浆化预处理，然后向浆化液中添加碱性物质，搅拌均匀；在浆化混合液底部进行纳米增氧操作，直到混合浆液pH达到8~9。本发明方法通过破碎浆化方式将尾矿预处理，后进行底部纳米增氧，加速尾矿中残留硫化物的氧化，防止尾矿的后期氧化返酸；高溶解氧也可加快混合浆液中氨、氮、亚硝酸盐、硫化氢等的氧化，抑制微生物对尾矿的氧化过程；最后碱性物质的添加可以发生彻底的中和反应，不仅可以中和尾矿活性酸和潜性酸，还可以使活性铁、锰等元素沉淀，抑制Fe³⁺的氧化促进效果；保障了尾矿pH的持续性平衡和氧化抑制。

造纸用改性硅灰石矿物复合纤维及用其造纸的方法 962

 0

本发明提供一种造纸用改性硅灰石矿物复合纤维及用其造纸的方法,它将硅灰石原矿破碎至粒径为5-20μm,平均直径∶长度=1∶6-30的细长纤维,并按铝的碱或盐∶钠的碱或盐=1∶1的比例加入硅灰石矿物纤维重量的3-10%的改性剂,得包覆有改性剂的硅灰石矿物复合纤维。在造纸工艺的配浆过程中加入5-50%的改性硅灰石矿物复合纤维以及50-95%的植物纤维和造纸用辅料,使它能与其它植物纤维有机结合,提高矿物纤维的留着率,不仅有利于降低生产成本,提高纸产品的不透明度和匀度,消除静电,降低纸品收缩率,而且无需改变现有工艺及设备,也不会对环境造成污染,更有利于保护森林资源及生态环境。

实验室半自动压矿机 864

 0

本实用新型公开了一种实验室半自动压矿机，包括电机、电机支撑块、支座Ⅰ、机架、弹簧、螺栓、角钢、固定工字钢、转动轴承Ⅰ、可转动工字钢、深沟球轴承Ⅰ、主轴、转轴、转动轴承Ⅱ、转动轴承Ⅲ、支座Ⅱ，本实用新型工作时，将块状的纯矿物置于可转动工字钢与固定工字钢之间，然后打开电机，电机带动主轴转动，主轴与深沟球轴承Ⅰ偏心固定连接，从而深沟球轴承Ⅰ向下运动，对块状的纯矿物进行破碎，可转动工字钢与弹簧的顶端连接，当可转动工字钢运动到最低点时，弹簧的弹力将可转动工字钢弹起，实现可转动工字钢的往复运动，本实用新型实现了对块状纯矿物的破碎，且破碎效果好，节省人力，且易于收集和打扫，避免对纯矿物的污染，保证纯度。

硅酸镍矿回转窑直接还原制备镍铁的方法 692

 0

本发明是一种硅酸镍矿石回转窑直接还原制备镍铁的方法。将原矿破碎置入烘干窑烘干,磨至粉状,按照矿粉的质量比添加1～5%的氟化物,5～20%的氧化钙或者10～30%的石灰石,0.1%～0.5%的氯化亚铜,10～25%的氧化铁,5～20%粒度为-1mm的焦炭到矿粉中,混匀后成球团置入烘干窑烘干、水淬、磨矿、磁选,得到Ni≥4.5%,Fe≥40%,Ni回收率≥85%的镍铁粗精矿产品。本发明采用回转窑作为焙烧设备,可以实现生产的连续性,大大提高生产的自动化程度。具有工艺流程短、环境污染小、产品质量高等优点。改善了长期以来对低品位硅酸镍矿石不能有效得到开发利用的局面。

高回收率的深变质粘土型金矿浸选方法 587

 0

本发明公开了一种高回收率的深变质粘土型金矿浸选方法，包括将原矿破碎，在破碎后的细粒级矿石中添加石灰；添加细木屑所得细粒级矿石中，混匀；添加水泥至细粒级矿石中，然后采用制粒机进行制粒；粗粒级的矿石堆在底部，细粒级所制的球团放在粗粒级上部进行筑堆；采用氰化物喷淋堆浸，浸出金元素。本发明堆浸浸金工艺流程，对矿石中的金矿物进行高效回收利用。通过采用添加木屑和水泥制粒造团在筑堆浸出的方法，优化矿石筑堆后的渗透性和减少矿泥对药剂的损耗，不但减少了药剂的使用量，而且提高了浸出的时间和浸出的回收率，浸出完成后剩余的浸出渣处理简单。符合国家清洁生产、循环经济的政策，达到了节能、减排、资源综合利用的目的。

低品位红土镍矿堆浸提镍钴的方法 1036

 0

本发明提供一种低品位红土镍矿堆浸提镍钴的 方法，它将矿石进行破碎，控制矿石平均粒度小于2cm；将100 目－1.5cm的矿石直接入堆，同时将粒径小于100目和粒径大 于1.5cm的矿石按0.5－0.8∶1的质量比混合均匀后入堆；按 喷淋液酸度为5－18％，喷淋强度为15－ 30L/m2.h的量进行喷淋和滴淋； 收集喷淋和滴淋后的浸出液进行调配，使浸出液中的镍离子浓 度达2－4g/L，得含镍钴的浸出液。其生产规模可大可小，矿 物资源利用范围广，工艺路径简单，流程短，投资小，能耗低， 不污染环境，镍、钴浸出率高，操作简便，生产成本低，为低 品位红土镍矿的开发利用提供了极为有效且经济实用的途径。

耐磨损的破碎机锤头 796

 0

本实用新型提供一种耐磨损的破碎机锤头，由锤柄和锤身组成，该锤身上的工作面由基材层和复合层组成，该复合层由基材金属和硬质陶瓷颗粒组成，其中硬质陶瓷颗粒均匀分布于基材金属中。本实用新型将硬质陶瓷颗粒弥散分布于泡沫模型内部，提高了基材金属液与硬质陶瓷颗粒的结合强度，利于金属液在颗粒间的渗透，使本实用新型制备的锤头具有较高的表面质量和尺寸精度，这种锤头整体性能好，可广泛应用于矿山、电力、冶金、煤炭、建材等耐磨领域。

高铁低硫型硫铁矿烧渣的生产方法 965

 0

一种利用硫铁矿矿石生产高铁低硫型硫铁矿烧 渣的方法，包括含硫品位8％－48％的硫铁矿矿石经破碎、磨 矿、硫铁矿矿物浮选，3至6次精选提纯，反浮选除杂得含硫 铁矿矿物95％以上的高纯硫铁矿细粉，该高纯硫铁矿细粉在沸 腾炉中与空气混合富氧燃烧， SO2炉气经2至4次除尘后用于 制硫酸，而得到的炉渣含铁品位在65％以上，含硫小于0.4％， 为高铁低硫型硫铁矿烧渣。该炉渣可进入直接还原炼铁炉作为 炼铁原料，直接还原炼铁，获得直接还原铁。含硫8％－48％ 的硫铁矿资源经过本方法处理，可综合利用其中的铁、硫资源， 获得直接还原炼铁的原料和硫酸。

铁矿的处理方法 862

 0

本发明涉及一种铁矿的处理方法，属于选矿技术领域。首先将铁矿和无烟煤还原剂破碎至粒度为2mm以下，然后将两者混合进行还原焙烧，还原产物经水淬后得到还原料；将还原料磨至-0.074mm占80%，然后经过弱磁选，获得铁精矿和弱磁选尾矿，最后进行强磁选，获得次铁精矿和石英砂；将石英砂在硫酸溶液中酸浸，酸浸完成后液固分离得到浸出液；将得到的浸出液加入碳酸氢铵搅拌，然后过滤洗涤得到滤渣，滤渣经干燥后在温度为500~700℃条件下煅烧20~50min得到铁红。该铁矿经过还原焙烧、磁选制备得到铁精矿和石英砂，石英砂经过处理得到中等品级铁红。

从钾盐矿浮选氯化钾的方法 611

 0

一种从钾盐矿浮选氯化钾的方法涉及一种化工产品的生产方法,特别是涉及钾盐矿的提取氯化钾的浮选新方法,本发明该方法主要包括以下步骤:A.将钾盐矿经破碎、分级,碎矿粒度范围为3～8MM,加淡水冷分解;B.将步骤A矿浆引入矿化槽中,加入氯化钾、氯化钠、氯化镁的饱和母液,并加入正浮选药剂后充分混合,控制矿浆浓度20%～40%;C.将步骤B的矿浆引入到浮选分离装置中,正浮选氯化钾;D.下降到浮选柱底部的颗粒即为尾矿,排出浮选柱,上升到浮选柱顶端为氯化钾颗粒,捕收后浓缩、过滤、干燥。本发明具有工艺简单稳定、更易自动控制、浮选效果好、药剂消耗量低、生产成本低等优点。

致密块状结构低品位胶磷矿的浮选方法 832

 0

本发明公开了一种致密块状结构低品位胶磷矿的浮选方法，涉及致密块胶磷矿浮选技术领域。所述浮选方法首先将致密块状结构低品位胶磷矿原矿进行破碎、磨矿达到矿物单体解离，控制矿浆浓度在18％～24％；对矿浆进行旋流分级，分级溢流细度‑0.074mm含量在70％～90％，分级底流沉沙返回磨机再磨，返沙比为300％～400％；再将分级溢流进行矿浆浓缩，得到浓度为26％～32％的浓密矿浆；将浓密矿浆输入一级调浆槽，添加无机酸调浆0.5～1min，再输入二级调浆槽，添加捕收剂矿化调浆2～3分钟后进行充气浮选。通过增加浓缩设备将矿浆浓度提高，在相同给量情况下，矿浆中药剂浓度由70‑100ppm提高至110‑130ppm，浮选总时间增加6分钟以上，浮选尾矿P₂O₅含量降低1～3％、药剂消耗降低20～30％。

低品位红土镍矿的火法预处理方法 968

 0

本发明涉及一种低品位红土镍矿的火法预处理方法,属有色金属领域。其步骤为:将低品位红土镍矿碎矿;进行硫化预处理;生成金属硫化物;经预处理的红土镍矿,经过一次粗选,四次精选,三次扫选,中矿顺序返回,即可得到硫化镍精矿和尾矿;在6000～10000奥斯特的磁场强度下,浮选尾矿经过一次开路粗选和三次开路精选,磁性产物为铁精矿,其余产物合并为总尾矿。本发明技术具有原料适应性强、流程短、硫化效果好、设备投资省、生产成本低等特点,使得后续选矿工艺大大简化,可产出镍钴混合精矿、铁精矿和尾矿。获得较高的金属精矿品位和回收率。

利用高功率电磁脉冲制备尾矿纳米颗粒的方法和装置 693

 0

本发明公开了一种利用高功率电磁脉冲制备尾矿纳米颗粒的方法和装置，该方法是将破碎后的尾矿放入装有高功率电磁脉冲装置的腔体中使用高功率电磁脉冲粉碎，破碎后的尾矿在频率100‑300Hz下处理10‑20min后，频率升高至300‑500Hz，处理10‑20min后，频率升至500‑700Hz，处理10‑20min后，频率升至700‑900Hz，处理10‑20min，最后将频率升至1000‑1100Hz，处理10‑20min，制得尾矿纳米颗粒；经粉碎后获得的尾矿颗粒可以达到纳米级，且能耗小，适用于各类尾矿制备纳米颗粒。

由低品位铝土矿制备高强度石油压裂支撑剂方法 845

 0

本发明公开了一种由低品位铝土矿制备高强度石油压裂支撑剂的方法。以低品位铝土矿作为原料，经过选矿方法处理后，提高铝硅比，然后与辅料配比，制备高强度石油压裂支撑剂。包括如下步骤：（1）采取有代表性的低品位铝土矿矿样，对原矿进行破碎磨矿，使用阴离子油酸类捕收剂正浮选或阳离子胺类捕收剂反浮选方法提高原料的铝硅比，（2）将浮选得到的铝硅比得到提高的铝土矿磨矿后，与各种辅料按照一定比例混合，放入气流粉碎机内进行进一步的混合与粉碎，而后进入包衣机内进行造粒处理，得到合适粒度的生坯。生坯进入回转窑内进行烧结，便可得到高强度的石油压裂支撑剂产品。本发明工艺简单，可以使低品位铝土矿得到应用，生产成本低，对环境友好。

复杂断层破碎带大断面巷道动态迭加耦合支护方法 905

 0

本发明涉及一种复杂断层破碎带大断面巷道动态迭加耦合支护方法，属于矿山巷道支护领域。本发明首先在复杂断层破碎带巷道掌子面架设钢拱架；在钢拱架外部边缘实施环向超前注浆孔，用超前小导管注浆；注浆完毕，待浆液固结后，按设计断面开挖巷道；及时对巷道表面围岩进行初喷，初喷结束后，挂网，布设锚杆，锚索，并进行复喷；在锚网索喷耦合支护的基础上，对巷道两帮及顶底板进行锚注加固。本发明较好地解决了复杂断层带大断面巷道变形十分严重，冒顶、片帮、底臌强烈，难以围护的问题。

由高铁铝土矿制备高强度石油压裂支撑剂的方法 682

 0

本发明提供一种由高铁铝土矿制备高强度石油压裂支撑剂的方法，以高铁铝土矿作为原料，其主要化学成分按重量百分比组成如下：Al2O3：30~60%；Fe：10~30%；TiO2：1~5%；SiO2：1~5%，该支撑剂的生产方法包括如下步骤：将高铁铝土矿粉碎后，按照一定比例添加还原剂，投入气氛炉内进行焙烧与磁选，磁选后的铝土矿与各种辅料按照一定比例投入气流粉碎机内进行充分混合与粉碎，而后通过圆盘造粒机内进行造粒处理，得到合适粒度的小球粒生坯，生坯经回转窑烧结后便可得到高强度的石油压裂支撑剂产品；本发明工艺简单，采用的原料价格低廉并且来源广泛、生产成本低，磁化焙烧温度较传统工艺低节省能，对环境友好。

铜渣与铁矿石混合熔融还原制得低铜铁水的方法 944

 0

本发明公开一种铜渣与铁矿石混合熔融还原制得低铜铁水的方法,含有以下工艺步骤:高温熔融铜渣先置于还原炉内,一定量的造渣剂CaO、CaCO3等磨碎至一定粒度,加入至还原炉,充分熔融后,熔池静置10min。铁矿石、定量添加剂CaF2、CaO分别磨碎至一定粒度后均匀混合,加入至还原炉并升高炉温至1600℃-1700℃,炉内物料完全熔融后熔池静置20min。还原剂煤破碎至一定粒度,以惰性气体为载气将其用喷枪喷入到熔池中,铜渣、铁矿石的混合熔融还原反应开始发生。本发明充分利用了铜渣、铁矿石及添加剂之间各组分的相互耦合作用及铁矿石还原所得铁水对铜渣还原所得铁水中高铜含量的稀释作用,大大降低了单方面铜渣熔融还原所得铁水中的铜较高的缺点,且适用性较为广泛。
