全部
▼
热搜：
1085
0
一种二氧化硅微球，以高纯度的二氧化硅为原料，通过熔融或研磨方式获得，并经过纯化达到药用辅料要求，具有很好的圆整度和机械强度，粒径范围为40?250μm，堆密度范围为1.2?1.6g/cm3，将其应用到制药领域，作为wuster包衣用空白丸芯，实现小于150μm颗粒制剂的包衣过程，达到掩味、缓释及控释。基于其合适的粒径分布，较高的堆密度、机械强度、圆整度，可极大提高小于150μm颗粒包衣的收率，包衣收率在90％以上。
878
0

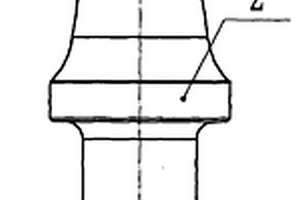

本发明公开了一种孕镶金刚石复合片强耐磨截齿及其制作工艺;所述截齿包括钢体齿身、齿头和复合片齿尖,所述的复合片齿尖通过钎焊焊接在齿头中部;所述的钢体齿身和所述的齿头直接通过粉末冶金的方法,利用热压工艺烧结成为一体;所述齿头的原料包括胎体粉末和金刚石;所述胎体粉末含有一定比例的钴粉、镍粉、铁粉、铜粉、锰粉、锡粉、铬粉和碳化钨粉末,金刚石颗粒度为0.42MM～0.074MM,金刚石的体积占所述齿头体积的比例为5%～50%;所述工艺包括胎体粉末混料、工作层料配混、热压烧结成型、喷砂和钎焊步骤;本发明的截齿工作效率高和使用寿命长,是适用于采煤、采矿、钻井等设备用的截齿。
909
0
一种高强多功能水泥的生产方法,本发明是将水泥熟料和石膏按一定比例配料一起进行一级粉磨,当粉磨到粒径小于200μ后经高效选粉机分选,并将经分选粒径小于30μ的粉煤灰和添加剂按一定比例配料并与一级粉磨后经分选获得的粗料一起混合进行二级粉磨,二级粉磨后再进入选粉机分选,经分选后粒径小于38μ的混合料为高强多功能水泥。本发明具有显著经济、社会、环境效益,为粉煤灰制造高强度多功能水泥增加了一条途径。
本发明涉及一种钙钛矿型材料的制备方法，具体涉及一种纳米Nd0.1La0.9FexCo1-xO3(x=0.3~0.5)材料的制备方法。本发明方法以Nd(NO3)3?6H2O、La(NO3)3?6H2O、Fe2(SO4)3?9H2O和Co(NO3)2?6H2O为原料，采用沉淀-熔盐法制备纳米Nd0.1La0.9FexCo1-xO3(x=0.3~0.5)前驱体；前驱体与熔盐混合后再经过煅烧，接着采用去离子水和乙醇洗涤，即得到纳米Nd0.1La0.9FexCo1-xO3(x=0.3~0.5)材料。本发明方法原材料易得、成本低廉、操作方便，且具有反应温度低、效率高、产物纯度高、粒度均匀，以及产物颗粒尺寸和形貌可控等特点，具有良好的工业利用前景。
1076
0
本发明提供一种垃圾焚烧飞灰基柔性瓦斯封孔材料及其制备方法，以重量份数计，封孔材料包括以下组份的原料：生活垃圾焚烧飞灰40～60份、生活垃圾焚烧底灰5～10份、硅酸盐水泥33～45份、纯丙乳液或氯丁胶乳16～23份、医疗垃圾焚烧飞灰0.8～1.5份、水性环氧树脂4～6份、水性环氧固化剂2～3份、氢氧化钠或氢氧化钾0.5～2份，三乙醇胺0.01～0.03份、聚丙烯酰胺0.05～0.2份或十二烷基二甲基氧化胺0.5～1份、玻璃纤维3～5份和水34～44份。本发明中的封孔材料能够更好地适应钻孔变形，保证封孔密实性，且在酸性矿井水的长期浸泡下，不产生重金属污染，同时实现了资源化利用。
828
0
本发明属于水溶性功能肥料技术领域，具体涉及一种水溶性纳米生物炭基肥及其制备方法和应用。所述水溶性纳米生物炭基肥，包括如下重量份的原料：纳米生物质炭2‑5份、聚磷酸铵26‑36份、硝酸钾20‑35份、硼砂0.8‑1.2份、硫酸亚铁1‑2份、硫酸铜1‑3份、硒酸钠3‑6份、钼酸铵0.8‑1.2份、硫酸锌0.6‑1份、氨基酸寡糖素5‑10份、聚氧乙烯醚0.1‑0.5份、吲哚丁酸0.1‑0.4份。该方法制备的水溶性纳米生物炭基肥可有效提高肥料利用效率，富含多种中微量植物生长发育必需的营养元素，促进矿质营养的高效吸收和利用，并具有功能多样性，成本低，经济性好，具有减肥增效的效果。
979
0
本发明涉及一种页岩气开采用压裂支撑剂，其包括以下按重量份组成的原料：轻烧镁渣70‑80份、铝矾土熟料15‑20份、锰矿石3‑5份、钾长石3‑5份；所述压裂支撑剂的体积密度＜1.38g/cm3，86MPa闭合压力下破碎率≤5.0％，69MPa闭合压力下破碎率≤3.0％，52MPa闭合压力下破碎率≤1.0％。本发明采用轻烧镁渣作为主要原料，相比于传统以优质铝矾土为主要原料，成本大幅降低，同时也能实现工业废弃物的再利用，保护了环境；此外，本发明制备的压裂支撑剂体积密度低，强度高，制备过程中，煅烧温度低，节能降耗，降低了企业的运用成本，提高了经济效益。
1059
0
本发明涉及一种燃料电池阴极复合材料及其制备方法、燃料电池，属于固体燃料电池技术领域。本发明的燃料电池阴极复合材料，具有如下所示的化学式：LaBaAgxCo2O5+δ；其中0＜x≤1。本发明的燃料电池阴极复合材料是在钙钛矿型复合氧化物LaBaCo2O5+δ的基础上，将贵金属Ag掺杂在其结构中，能有效降低阴极材料的欧姆以及激化电阻，提高电导率，提升阴极材料的氧化还原能力。而且Ag与Pd、Pt等贵金属比起来更加经济。
871
0
本发明公开了一种镍铁回转窑窑筒耐火内衬设计方法，将所述窑筒耐火内衬自出料口至进料口分为五个区，第一区耐火内衬采用窑口专用浇注料浇筑，第二区耐火内衬采用自稳定镁铝铁尖晶石砖砌筑，第三区耐火内衬采用抗侵蚀铝碳化硅砖砌筑，第四区耐火内衬采用耐磨高铝砖砌筑，第五区耐火内衬采用市场上销售的钢纤维增强耐磨浇注料浇筑。本发明优点在于在于针对镍铁回转窑在对镍铁矿原料冶炼过程中的特点，将所述窑筒耐火内衬自出料口至进料口分为五个区，并根据行业指标要求在不同的区域内使用不同的耐火内衬材料，在保证延长各个区域耐火内衬使用寿命前提下，使得不同区域的耐火内衬材料达到同步损毁之目的，大大降低了耐火内衬材料的平均消耗。
1114
0
本发明涉及一种耐酸蚀型多孔陶瓷膜支撑体材料的制备方法，属于陶瓷膜材料技术领域。本发明通过以各无机物组合形成的釉料为釉面层，通过在材料表面负载釉面层有效提高陶瓷材料的基体表面的致密性能，使瓷釉涂层与基体产生良好的密着，孔隙率的降低有利于涂层耐腐蚀性能的提高，从而使陶瓷膜支撑体表面致密均匀，形成有效的保护层，从而有效改善多孔陶瓷膜支撑体材料的耐酸蚀性能，同时，本发明添加冰晶石，促进晶体生长并减缓釉质中矿物质的溶解，提高材料表面耐酸性能，同时冰晶石中游离出的氟离子和釉质表面中的氢氧离子交换成为具有一定抗酸能力的无机材料，有效提高陶瓷膜支撑体的抗酸性能，改善材料的耐酸蚀性能。
1029
0
本发明涉及新材料技术领域，具体涉及一种添加橄榄石的轻质陶粒砂及其制备工艺，包括以下重量百分比的原料：铝矾土45‑55wt%、焦宝石30‑40 wt%，橄榄石7‑12 wt%，镁渣1‑6 wt%、锰矿石粉1‑5 wt%；其中铝矾土为中低品位的铝矾土，以中低品位的铝矾土作为主料，填补了高铝矾土短缺的空缺，实现了中低品级铝矾土的合理利用，在制备时控制混合机的转速以助于形成圆球度好的半成品胚球，从而制得具有优良力学性能陶粒砂。
1070
0
本发明公开了一种利用赤泥制成的高性能陶瓷砖，由以下按照重量份的原料制成：赤泥40‑45份、高岭土28‑32份、石英砂3‑7份、白云石5‑9份、滑石粉6‑10份、锆英石4‑8份、红柱石2‑5份、钨钼矿石9‑13份。本发明还公开了所述利用赤泥制成的高性能陶瓷砖的制备方法。本发明制备的陶瓷砖使用了大量的赤泥，有利于解决赤泥累积问题，且强度高，无黑心及鼓泡现象，吸水性低，能够满足市场对陶瓷砖的性能需求，具有广阔的市场前景。
681
0
本发明是涉及一种新型气烧釉料及其制备方法，它是由下列重量份数的原料制备而成的：黄长石30份至35份，方解石20份至25份，石英20份至25份，南坡硬土8份至10份，铁矿石5份至8份，草木灰3份至5份，牛骨灰2份至4份，氧化锌1份至2份；在釉料配料中，虽然采用的原料为很普通的原料，但是通过合理的原料组成以及份量的调整，各原料之间也具有协同作用，更适合于气烧工艺，使釉色均匀，色泽鲜艳，流动性适中，本发明所提供的釉料配方制成的钧瓷，呈色均匀，光泽度好，色泽均匀、釉面肥厚、具有独特的艺术效果，给人深沉、稳重、端庄大气的观感，且釉开片均匀，成品率高。
987
0
本发明涉及热风炉技术领域，且公开了用于热风炉蓄热格子砖的高辐射纳米涂料，包括以下重量份数配比的原料：棕刚玉10‑20份，膨润土50‑100份，氧化铬40‑80份，氧化钛20‑40份，碳化硅10‑20份，硅微粉10‑20份，氧化镍15‑20份，氧化锆10‑25份，铝硅溶胶粉300份，辐射粉基料50‑60份，消泡剂5‑10份，流平剂5‑10份和防沉剂5‑10份。该用于热风炉蓄热格子砖的高辐射纳米涂料及其制备方法，通过在高辐射纳米涂料溶液中加入铝硅溶胶粉，铝硅溶胶粉具有粘结力强和耐高温(1500摄氏度‑1600摄氏度)，能使涂料牢固，提高了辐射纳米涂料的耐高温效果，而且根据需求加入重量份数的硅微粉，硅微粉是一种坚硬、耐磨和化学性能稳定的矿物，可提高涂料的耐候性，具备优异的耐高温性能。
895
0
本发明公开了一种抗温缩复合物及抗温缩乳化沥青混合料。所公开的抗温缩复合物的制备原料包括：橡胶粉、N‑异丙基丙烯酰胺单体、交联剂、引发剂和改性剂。所公开的抗温缩乳化沥青混合料由下列原料制成：阳离子乳化沥青、玄武岩集料、普通硅酸盐水泥、石灰岩矿粉、抗温缩复合物和水。本发明的抗温缩复合物可提高抗开裂能力；当环境温度较低时，凝胶材料保存水分，防止水分逸散，与橡胶粉一起防止混合料开裂；与传统的乳化沥青稀浆分层混合料相比，本发明的抗温缩乳化沥青混合料的温度敏感性降低，表面抗滑性提高。
本发明提供了一种高强度高耐磨橡胶复合材料及制法和在盾构机密封中应用。以重量份计，制备该橡胶复合材料的原料组分包括100份的丁腈橡胶、6～12份的超高分子量聚乙烯、3～15份的辉钼矿、0.4～2份的偶联剂、50～120份的炭黑、1～5份的纳米氧化锌、2～5份的防老剂、0.5～2份的促进剂、1～5份的软化剂、0.5～2份的硫化剂和0.1～1份的防焦剂。该橡胶复合材料具有强度高、耐磨性高的特点，能够有效适用于盾构机的密封，具有广阔的应用前景。
1126
0
本发明提供了一种改性生物质炭负载激活蛋白的烟叶提质增香剂及应用，包括以下重量份的组分：改性生物质炭3‑10份、链格孢菌激活蛋白3‑8份、氨基寡糖5‑20份、芝麻饼肥发酵提取物10‑20份、葡萄糖10‑15份、木糖5‑15份、磷酸二氢钾5‑10份，多元素矿物质肥5‑10份、黄腐酸钾10‑25份，亚硒酸钠0.01‑0.02份。该生物制剂具有增强烟株抗病和抗逆能力，促进烟株生长发育的作用。本发明生物制剂主要用于提高烟叶香气和质量，也可广泛用于果树、玉米、蔬菜等农业作物，对我国绿色农业和可持续发展具有重要的实践意义。
650
0
本发明提供了一种利用陶粒废料制备高强度油气压裂支撑剂的方法，其包括以下步骤：对陶瓷废料进行粉碎处理后，得到陶瓷细粉；所述陶瓷细粉、石墨粉、镁粉混合均匀，通入保护气在600‑700℃烧制1‑2 h，升温至950‑1100℃烧制1‑2 h，冷却取出、再次粉碎，得到二次粉；将二次粉和三聚磷酸钠、凝灰岩、矿化剂混合，喷雾混合制粒、抛光，得到陶瓷初粒，通入保护气，将所述陶瓷初粒在1150‑1210℃烧制0.5‑1 h，然后继续升温至1250‑1350℃烧制1‑2 h。通过利用保温板陶瓷废料制备高强度油气压裂支撑剂，给建筑垃圾的处理提供了新的方向。
845
0
本发明涉及一种无熟料复合型尾砂固结剂及其制备方法和应用，其重量百分组成如下：高炉水淬矿渣55-72%、脱硫灰渣20-35%、复合激发剂2-15%。本发明不仅为这类工业固体废物的综合利用开辟了新的途径，而且降低了尾砂胶结充填成本，实现了以废治废的目的，从而获得显著的经济、社会和环境效益。
1085
0
本发明提出一种提高铝酸钙粉的可溶性铝含量催化剂及其应用方法，通过外加药剂的加入使铝酸钙粉的可溶性氧化铝含量得以提高，从而提升既有铝酸钙粉的产品品质，提高市场竞争力。本发明是按照下述方式制备的：将72％wt的氟硅酸钠，11％wt的氯化钠，11％wt的草木灰和6％wt的氟铝酸钠称量完毕后研磨中研磨5‑8分钟，使四种物质充分混合得到复合型催化剂。本申请利用铝酸钙粉生产企业现有的铝土矿、石灰石等原料，外加少量的廉价含铝物质和催化剂，通过外加药剂的加入使铝酸钙粉的可溶性氧化铝含量得以提高，从而提升既有铝酸钙粉的产品品质，提高市场竞争力。
886
0
本发明属于铝工业废弃资源综合利用技术领域，具体公开了一种铝灰综合利用处理方法。本发明提供的铝灰综合利用处理方法通过磨矿方式提取铝灰中的金属铝，对提铝后铝灰进行催化脱氨，将脱氨后铝灰配碱制粒成型，制粒产品烧结后溶出。本发明方法可以最大限度的回收铝灰中的有用成分，将长期以来忽视的氨气得以有效回收，并使氧化铝、氟盐等成分都得到最大限度的回收和利用，同时避免了铝灰加工对环境的污染，避免大气粉尘污染，氨气回收也避免了大气污染，氟化盐的提取回收避免了铝灰堆放对地下水、土壤的污染，保证了加工处理过程的环境安全。
688
0
本发明公开了一种全固废路沿石混凝土及全固废路沿石的制备方法，全固废路沿石混凝土包括胶凝粉料组分45～69份、固废骨料组分39～62份和助剂2.5～6份，胶凝粉料组分包括钢渣、粉煤灰、赤泥、矿渣粉、电石渣、飞灰、淤泥渣、磷石膏、硫磺渣中两种以上组合；固废骨料包括沥青混合料、建筑废旧骨料、废胎胶粉和沥青拌合站回收粉中的任一种或两种以上组合；原料水胶比为0.35～0.40。本发明采用工业废料配制胶凝粉料，利用建筑废料沥青混合料、建筑废旧骨料、废胎胶粉和沥青拌合站回收粉作为骨料，实现了工业固废和建筑废料的循环再利用，具有很好的经济性和环保性，符合我国节能减排、绿色发展的产业政策，对工业固废和建筑废料的资源化利用具有重要意义。
704
0
本发明公开了一种固废电石泥钢渣新型绿色环保碳化砖，主要包括以下组分并按照质量份数配比制备而成：钢渣粉料10‑30份、钢渣粒料10‑30份、废混凝土5‑10份、矿粉5‑10份、电石泥10‑30份、粉煤灰10‑30份、水泥3‑5份、硅灰1‑3份、脱硫石膏3‑5份、水玻璃0.5‑3份、短切玄武岩纤维0.5‑1份、水10‑15份。本发明掺杂大量的电石泥、钢渣、粉煤灰等废料，降低了石灰和水泥的消耗、环境污染小、经济性好。
712
0
本发明属于电磁波吸收材料技术领域，公开一种高熵陶瓷及其制备方法和作为电磁波吸收材料的应用。化学分子式为(Fe0.2Co0.2Ni0.2Cu0.2Zn0.2)Cr2O4，微观形貌为平面状，具有两种晶型：尖晶石型与钙钛矿型；制备步骤如下：（1）、按FeO、CoO、NiO、CuO和ZnO的摩尔数之和∶Cr2O3=1∶（1‑3）且FeO、CoO、NiO、CuO、ZnO等摩尔量，称取相应质量的粉末状金属氧化物原料FeO、CoO、NiO、CuO、ZnO、Cr2O3并混合均匀；（2）、将步骤（1）制备好的混合粉末压制成块状，控温在1000‑1400℃煅烧6‑12h，取出煅烧产物即得高熵陶瓷。本发明制备出具备电磁波吸收性能的高熵陶瓷，为此类高熵陶瓷的电磁吸收和屏蔽的实际应用提供条件。
748
0
本发明属于建筑材料技术领域，具体公开了一种超低吸水率的无机塑化微孔保温板，其特征在于：由以下重量份数的原料组成：水泥40‑200份、超细矿物掺和料20‑100份、化学添加剂1‑30份、水40‑225份、纤维0.4‑4份、聚合物1‑10份、稳泡剂0.03‑10份、轻质骨料1‑10份、泡沫10‑50份得到的保温板的表观密度为80‑180kg/m3，抗压强度为0.3‑0.8MPa，抗拉强度大于0.10MPa，体积吸水率小于5.0%，软化系数大于0.70，导热系数为0.038‑0.053W/m•K。可以用于外墙外保温、屋面保温系统及保温装饰一体化板等。
963
0
本发明公开了一种耐高温复合陶瓷材料及其制备方法，包括以下重量份的原料：铜粉1‑5份、碳化钛10‑18份、二氧化锆13‑22份、氧化铝8‑12份、硫酸钠7‑15份、氮化硼2.8‑5.5份、聚丙烯酰胺4‑9份、粘土矿石9‑15份、水玻璃3‑5份、铬粉5‑12份、丁戊醇12‑18份和绿茶4‑8份。本发明原料来源广泛，通过各种原料之间的相互作用，制备的产品在常温断裂韧性和高温抗拉强度方面均可以满足人们的使用要求，具有广阔的市场前景。
715
0
本发明公开了一种导电性能好的复合陶瓷及其制备方法，包括以下重量份的原料：氮化铝12‑16份、聚四氟乙烯8‑13份、铜粉3‑5份、植物淀粉2.5‑5份、氧化硼1.8‑3.5份、氧化钠1.5‑3.5份、二硫化钼4‑7份、粘土矿石32‑44份、石墨粉0.8‑2.4份、甘油2‑4份、二氧化锆10‑15份、碳纳米管0.8‑1.6份、聚丙烯晴纤维0.4‑0.8份、丙三醇8‑15份、邻苯二甲酸二丁酯3‑7份和爬山虎6‑8份。本发明在各种原料的协同作用和合适的制备工艺下，制备的成品不仅具有很低的电导率，还具有良好的力学性能，可以满足人们的使用需求，具有广阔的市场前景。
1031
0
本发明涉及一种利用铜渣生产高性能结构轻骨料的方法，所述的轻骨料按照如下原料的重量份数比制成：铜渣30~50份、石料2~10份、页岩5~10份、砂岩30~70份、矿物料1—5份，所述的制备方法包括选取原料、原料混合、粉磨、加水、烧结好和冷却，本发明具有原料来源广泛、价格低廉、制备简单，实施方便的优点。
774
0
本发明公开了一种强度高耐磨性好的复合陶瓷及其制备方法，包括以下重量份的原料：氮化硅10‑16份、不锈钢粉末15‑23份、二氧化锆18‑25份、氧化铝10‑14份、氮化硼1.6‑4份、聚乙烯醇5‑9份、粘土矿石25‑33份、钛酸钡8‑12份、石蜡1.6‑3.5份、聚乙烯弹性体6‑13份、氧化钴2‑4份、炭黑0.6‑2.4份和葡聚糖5‑8份。本发明的产品以氮化硅、二氧化锆等为主要原料，不使用钨原料，降低了成本，制备的复合陶瓷产品具有良好的机械强度和耐磨性，满足人们的使用需求。
1058
0
本发明公开了一种用于镉污染土壤的土壤改良剂及其制备方法，包括以下重量份的原料：硅藻土18‑24份、沸石粉10‑15份、草木灰16‑25份、河底淤泥15‑20份、嘌呤‑4‑腈2‑3.5份、矿渣14‑18份、皂角苷1.4‑2.5份、石灰2‑8份和海藻酸钠4‑8份。本发明原料来源广泛，制备工艺简单，通过各种原料之间的相互作用，制备的成品可以将土壤中的镉离子、铬离子和铜离子转化为其在自然界中存在形式中的最稳定的化合物，从而丧失毒性和迁移性，不会产生二次污染，具有良好的市场前景。
中冶有色为您提供最新的河南郑州有色金属通用技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
