云南昆明有色金属选矿技术理论与应用

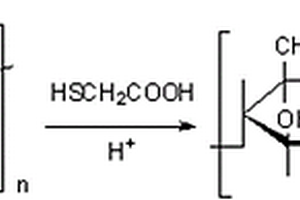

硫化铜钼矿分离浮选抑制剂的制备和应用 892

 0

本发明涉及一种选矿分选，尤其是一种硫化铜钼混合精分离浮选抑制剂的制备和应用。其特征在于该浮选抑制剂将具有较好抑制作用的巯基乙酸与壳聚糖发生酯化反应，制备巯基壳聚糖混合物。该抑制剂由具有较好抑制作用的巯基乙酸及含有活泼的羟基和氨基的壳聚糖大分子及酯化反应产生的巯基壳聚糖组成，用作硫化铜钼混合精矿分离的浮选，有较好的抑铜浮钼的效果。本发明制备方法简单，条件温和，原料成本低，满足工业生产要求，同时克服了常用的硫化钠用量大、操作环境恶劣、污染严重、选矿成本高的缺点。

氧化铜矿浮选复合捕收剂的制备及应用 1216

 0

本发明涉及一种氧化铜矿浮选复合捕收剂的制备及应用，所述复合捕收剂包括丁基黄药、航空煤油和变压器油，按质量比混合为丁基黄药：航空煤油：变压器油=80：1：1，所述复合捕收剂还包括水，水的质量占复合捕收剂质量的90%‑95%。该复合捕收剂既能保持各组分原有性质，又能产生出高效协同作用。用所述的复合捕收剂代替传统捕收剂丁基黄药，铜精选作业次数可缩短一次，捕收剂总用量减少20%~30%，具有缩短选矿流程、降低药剂耗量的优点，达到了降低生产成本、提高经济效益的目的，适用于氧化铜矿的浮选。

人造金红石的制造方法 1284

 0

本发明公布了一种用特别适用于钙、镁杂质含量 高的酸溶性钛渣, 该方法包括酸溶性钛渣的改性, 改性钛渣的酸 洗和重选除杂步骤, 首先是酸溶性钛渣的改性, 将酸溶性钛渣磨 细至－100目80%, 按30～40%加入磷酸盐, 混匀; 在1450℃高温 改性处理, 然后磨细至－140目80%; 通过对酸溶性钛渣改性后 产物酸浸、选矿脱杂, 脱除部分可溶钙、镁盐类, 再用重选方法脱除玻璃相钙、镁, 获得TiO2品位92%以上, 回收率95%以上的高品位钛渣。

耐低温氧化锌矿浮选复合药剂及其制备方法和应用 1040

 0

本发明涉及一种耐低温氧化锌矿浮选复合药剂及其制备方法和应用，该复合药剂包括复合调整剂和复合捕收剂，其中，复合调整剂由六偏磷酸钠、淀粉、腐质酸钠按重量比5~7:3~6：1~3混合而成；复合捕收剂由十八胺、冰乙酸、苯甲氧肟酸钠和废机油按重量比5~8:5~8:1~3:1~3混合而成。使用这两种复合选矿药剂，在浮选工艺上不需要进行脱泥，从而增强了细粒级氧化锌的回收，氧化锌矿的选矿回收率可提高5‑15%。

选别钙质胶磷矿柱槽联合工艺 1124

 0

一种选别钙质胶磷矿柱槽联合工艺，涉及一种钙质胶磷矿采用反浮选脱出其碳酸盐杂质的选矿方法，本发明步骤如下：（1）将含碳酸盐杂质的胶磷矿原矿破碎、磨矿，使磷矿物与碳酸盐杂质充分解离，控制调浆浓度；（2）将矿浆引入搅拌槽内，添加矿浆抑制剂硫酸、磷酸，控制矿浆pH值，再加入捕收剂，矿化均匀的矿浆进入浮选柱内，浮选柱的泡沫就是粗选尾矿，浮选柱的底流为粗选精矿；（3）将上述粗选精矿自流入精选搅拌槽内，添加抑制剂硫酸，使矿浆pH控制在为4.0～4.5，再加入捕收剂，矿化均匀的矿浆进入130M3的浮选机内，进行充气浮选，泡沫产品为碳酸盐杂质，槽内产品为高品级磷精矿产品。?

射流还原冶炼方法及设备 1075

 0

本发明提供一种射流还原熔融分离冶炼方法及设备,采用中低品位铁矿或难选铁矿、非炼焦煤为原料,用高速还原煤气流携带原料喷射入还原炉和还原熔融分离炉进行还原熔融分离,冶炼成铁水(半钢成分),省去选矿、烧结、炼焦、高炉冶炼等工序,降低建设投资,改善环保、节能,彻底改变传统的钢铁生产工艺。

从有毒冶炼烟尘中富集回收硒汞的方法 990

 0

本发明公开了一种从有毒冶炼烟尘中富集回收硒汞的技术，该方法是在磨矿后制备浮选矿浆，并调节浮选矿浆的质量百分浓度为10～12%，搅拌混匀，然后在矿浆中加入酸溶液至矿浆的pH值为2～4，在不加捕收剂的情况下向矿浆中加入抑制剂依次进行粗选、精选、扫选，即得到硒汞精矿，本发明中，没有添加捕收剂与起泡剂，而仅仅是添加了抑制剂。

铅锌、铅锌铜或铅铜浮选混合精矿的抑制重选分离方法 1217

 0

铅锌、铅锌铜或铅铜浮选混合精矿的抑制重选分离方法,属有色金属矿的选矿技术领域。在对所说混合精矿进行重选时加硫化铅抑制剂。可以包括以下步骤:将混合精矿先加入硫化铅抑制剂后,再送入摇床重选;经过摇床重选,精矿带得铅精矿,次精矿带和尾矿带得含铅锌、铅锌铜或铅铜的次精矿、尾矿;再一次或多次将上述所得的次精矿、尾矿经摇床重选,最后得铅精矿和锌精矿、锌铜精矿或铜精矿。由于硫化铅抑制剂的存在,使硫化铅的可浮性得到充分抑制,凸显硫化铅的高比重特性,从而摇床重选中,能够轻易将硫化铅从多金属混合精矿中分离出来。所得精矿金属元素彼此互含低,主金属精矿和附属金属精矿均能满足冶金标准要求,经济效益十分显着。

用钒钛磁铁矿精矿生产中品位钛渣的方法 864

 0

本发明涉及一种用钒钛磁铁矿精矿生产中品位钛渣的方法，属于选冶联合资源综合利用领域。本发明针对攀枝花钒钛磁铁矿钛资源至今不能有效利用的问题，以钛磁铁矿精矿为原料，采用高纯化制备除钙、铝、硅等杂质，无熔剂直接还原，半熔融铁渣分相，铁渣粗磨筛分、细磨磁选分离获得直接还原铁，磁选精矿返回继续还原，形成选矿—冶金—选矿闭路流程，获得二氧化钛品位大于60%的中钛渣，满足了硫酸法钛白和其他方法回收钛资源的技术要求，可实现钛磁铁矿精矿中目前难以利用的钛资源的高效回收利用，提高攀枝花地区钛资源的综合利用率。

用因分特炉炼铜的工艺 1088

 0

本发明涉及一种用因分特炉(Infinity?Furnace)炼铜的工艺,属有色金属冶金技术领域。本工艺在因分特冶金炉中完成含铜物料的冶炼得到粗铜,炉料为硫化铜矿、熔剂、铜冶金常规冶炼流程中产出的烟尘、中间渣、铜冰铜、返料及电子废料或废旧金属的二次铜资源,本工艺的熔炼、吹炼、渣贫化三个过程在因分特炉里完成,产物为粗铜和弃渣混合物。弃渣混合物澄清分离,得到含Cu≤0.5%的弃渣和少量铜冰铜。本发明优点在于:在一座炉子中完成熔炼、吹炼作业,一步产出粗铜;无需专门的炉渣贫化或炉渣选矿设施,弃渣含铜<0.5%;弃渣混合物澄清分离后得到的冰铜,在水淬后返回流程处理。取消PS转炉,两个炉缸的操作步骤互相配合,使烟气二氧化硫含量相对稳定,提高了硫的利用率。

利用氟硅酸选磷矿的方法 987

 0

一种利用氟硅酸选磷矿的方法,是将磷矿石湿法研磨至能达到物质单体解离细度的矿浆,所述磷矿石为碳酸盐型磷矿石,其MgO的质量分数及百分含量为1～12%,物质单体解离细度为-200目大于80%,矿浆含固量为20～55%;然后向矿浆中加入氟硅酸,充分搅拌,调整矿浆PH值为3～5;再将调整好的矿浆进入浮选机,同时加入捕收剂,经充气、刮泡结束,即得到磷精矿,捕收剂的加入方式是在矿浆浮选前加入总量的60～70%,其余量在排放精矿前的每级浮选后均匀分批加入。使用本发明方法,不仅能保证选出的磷精矿品质,还节约选矿生产中的调整剂费用,并减轻环保压力。

真空处理脆硫铅锑矿分离铅锑的方法 947

 0

本发明公开了一种真空处理脆硫铅锑矿分离铅锑的方法，该方法将经选矿后的脆硫铅锑矿置于真空条件下分离铅锑，在真空处理过程中添加Sb2O4或四氧化二锑矿物，在低温550~640℃下生成Sb2O3从而实现锑与铅的分离；本发明方法避免了传统工艺各工序铅锑分离不彻底带来的影响，减少了能耗，节约了成本，对环境无任何污染，产物直接为Sb2O3与PbS，可直接用于生产金属锑和金属铅，避免了冶炼过程中铅锑合金的产生。

低品位矿石预选新工艺 1026

 0

一种低品位矿石预选新工艺，所述低品位矿石为难选铜、锡、锌共生硫化矿矿石，工艺步骤是将低品位矿石细碎后，用双层筛进行筛分，分级为粒径70～10㎜的粗粒原矿、粒径10～5㎜的中粒原矿、粒径5～0mm的细粒原矿；将原矿洗矿后的粗粒矿石用X射线萤光分选机预选抛尾，中粒矿石用粗选摇床或跳汰机预选抛尾，细粒矿石用预选摇床洗矿及预选抛尾，分选出富集多金属的预选精矿和脉石尾矿。富集后的预选精矿入选矿生产线再选，尾矿又综合利用。本发明预分选成本低，生产效率高，实现了难选硫化铜、锡、锌共生矿的低成本处理，大幅降低了选矿成本，实现盈利生产。

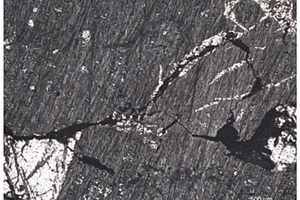

微波处理高硬度高品位包裹型硫化镍矿提高磨矿效率及解离度的方法 888

 0

本发明涉及一种微波处理高硬度高品位包裹型硫化镍矿提高磨矿效率及解离度的方法，属于矿物助磨和选矿技术领域。初步破碎选矿：使用鄂式破碎机对原矿进行初步破碎，筛选出粒度1cm‑5cm的碎矿；微波辐照：将得到的碎矿在微波功率为100g/KW‑300g/KW下微波辐照30s‑90s，得到解离度高的硫化镍矿；将得到的硫化镍矿破碎至粒度为1cm‑10cm得到破碎后的物料；将得到的破碎后的物料球磨、筛分得到细磨后的矿物；将细磨后的矿物进行浮选，得到镍精矿。本发明所采用的微波预处理高硬度高品位包裹型硫化镍矿的方法使得磨矿时间缩短到原来的1/4，磨矿成本降低到了原来的1/6；微波处理后解离度达到了75%以上，经浮选处理，镍精矿中镍含量同比提高了0.2‑2%，镍总回收提高12%。

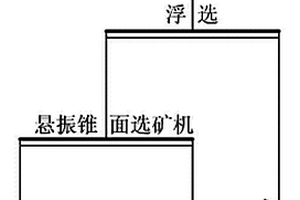

细粒级钛铁矿的浮选-重选联合工艺 1205

 0

本发明涉及一种针对钛铁矿的回收方法，尤其是涉及一种提高5~100微米的细粒级钛铁矿回收率的方法。本方法首先进行浮选预富集，然后进行重选。其中：①浮选，对TiO2含量为7~15wt%的钛铁矿进行浮选预富集得到TiO2粗精矿含量为18~25wt%；②重选，对预富集矿采用悬振锥面选矿机重选，分选面锥度为5~10°，振动频率为300~480次/分钟，盘面边缘转速为0.8~2.5米/分钟。本发明具有处理量大，选别指标稳定，回收率高，能耗低，分选效率高、方法简单，降低了选矿成本等优点。

球磨机精确化装补球方法 1209

 0

球磨机精确化装补球方法属矿石粉碎、磨细技术领域。依据磨矿的目的要求,提出的这种精确的补加方便的装补球方法包括:测定待磨矿石的力学参数;对磨机新给矿及返砂分别进行筛析,折算得出全给矿粒度组成并进行分组;用球径半理论公式计算各组矿粒所需要的球径值;按待磨全给矿各组矿粒及所需球径确定磨机初装球的球比;绘制球荷粒度正累积特性曲线,进而从图上求得精确补加球的球径及补球比例。应用本方法补球,由于球径精确,配比合理,方法简单,使磨机台时产量提高,磨矿产品质量改善,电耗球耗下降,磨矿产品单体解离度提高,因此使选矿回收率及精矿品位也有所提高。

碳酸盐矿物的浮选方法 883

 0

本发明提供一种碳酸盐矿物的浮选方法,包括磨矿、粗选、精选、扫选,磨矿后调节浮选矿浆的质量百分浓度为10～30%,加入浓度为0.01～5mol/L酸溶液加入至矿浆的pH值为0.1～5,并按矿浆中矿石固体质量的0.02～0.5‰加入捕收剂,按矿浆中矿石固体质量的0.01～0.2‰加入起泡剂,保持30～120转/min进行搅拌,再经常规粗选、精选、扫选后,得精矿。通过硫酸的加入,碳酸盐与硫酸反应产生的二氧化碳微泡吸附在矿物表面,微泡在矿粒与大气泡之间附着的桥梁作用吸附着矿粒上浮。该方法减少了捕收剂和起泡剂的用量,气泡的选择性吸附提高了精矿品位,简化了工艺流程,通过一次选别达到较高的选别指标。

由低品位白钨浮选尾矿中提取白钨的工艺 1047

 0

本发明公开一种从低品位白钨浮选尾矿中提取白钨的选矿工艺，属于选矿技术领域。该工艺由原矿选取、碱液循环浸出、净化除硅、脱镁和白钨结晶组成，在所述碱液循环浸出作业中将白钨尾矿置于氢氧化钠溶液中搅拌浸出，浸出液可反复循环使用；在净化除硅作业中，加入盐酸，过滤除去硅酸沉淀，然后加入氯化镁溶液，进一步脱硅；在白钨结晶作业中，使用氯化钙和盐酸作为沉淀剂，使白钨重新结晶析出，得到高品位的白钨精矿。本发明二次利用低品位白钨尾矿资源，得到高品位的白钨精矿，工艺简单，经济价值高，适于推广应用。

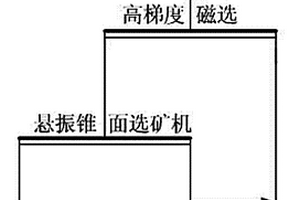

处理低品位细粒弱磁性矿物的磁重联合工艺 1067

 0

处理低品位细粒弱磁性矿物的工艺。本发明属矿物加工领域的一种选矿方法，尤其是涉及提高低品位细粒级弱磁性矿物回收效率的方法。本工艺采用先磁选再重选联合流程，①磁选，将矿物破碎到10～100μm，采用高梯度磁选机在6500～8500高斯下进行磁选，得到粗铁精矿；②重选，对粗铁精矿调浆，浓度为20～35wt%，进入悬振锥面选矿机重选精选，分选面锥度为5～10°，振动频率为300～480次/分钟，分选面边缘转速为0.8～2.5米/分钟。本发明的工艺能大幅度提高精矿品位，降低生产成本，还具有操作简单、处理量大、分选效率高和指标稳定等特点。

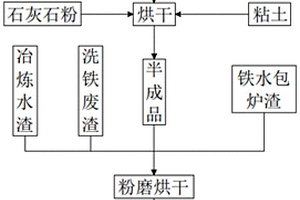

锰铁矿采选冶全流程废渣一体化综合利用方法 959

 0

本发明公开了一种锰铁矿采选冶全流程废渣一体化综合利用方法，包括以下步骤：S1、根据选矿废渣粒径大小将其分为碎石、砂子和超细粉；S2、将步骤S1所得超细粉与石灰石粉和粘土混合，混匀后在800℃‑1000℃的条件下烘干30‑40min制得半成品；S3、将步骤S2所得的半成品与冶炼水渣、洗铁废渣、铁水包炉渣一起加入磨机，粉磨细度大于500目；S4、将步骤S3得到的粉磨物料通过均化库进行均化即得复合矿物掺合料。本发明的方法不仅可以对0.15MM以下的选矿废渣进行合理的资源化利用，同时还可以对锰铁矿采选冶全流程废渣进行一体化综合利用，降低回收利用的成本。

提纯高纯石墨的方法 697

 0

本发明提出一种提纯高纯石墨的方法,能有效去除石墨中的杂质,使石墨的固定碳的含量达到99.99%,石墨原矿经过破碎、球磨、筛分等工序后,采用浮选设备或重选设备对其进行选矿处理,得到石墨精矿;石墨精矿先在加压反应釜中进行碱浸处理,而后在超声波场或微波场中进行常压酸浸处理;处理后的石墨粉再用氢氟酸或含氟盐氟化钠进行浸出,得到高纯度的石墨产品。

白钨矿药剂处理电选除锡方法 1035

 0

本发明公开了一种白钨矿药剂处理电选除锡方 法，适用于选矿厂分离钨锡金属矿。此法是在电选之 前对白钨矿用含钾、钠离子的工业用碱类药剂：氢氧 化钾或氢氧化钠、碳酸钠、无水碳酸钠等特别是用碳 酸氢钠进行搅拌处理，清水漂洗后，进行分级干燥分 级电选除锡，使钨精矿含锡量在0.2％(重量％)以 下。该法具有工艺简单可靠，产品性能指标符合要 求，既节能省电又可减少环境污染等优点。

氧化锌捕收剂及其制备方法与应用 940

 0

本发明涉及一种氧化锌捕收剂及其制备方法与应用。氧化锌捕收剂的原料组分按重量份计，包括：醋酸20～35重量份、椰油胺25～35重量份、十八胺15～25重量份、月桂酰胺1～2重量份以及水18～25重量份。制备方法包括：S101：将椰油胺、十八胺以及月桂酰胺在室温下混合均匀，得到第一混合物；S102：将剩余原料组分混合后加热，得到第二混合物；S103：将第一混合物加入第二混合物中，得到氧化锌捕收剂。本发明的氧化锌捕收剂具有优异的浮锌选择性能、溶解性能以及耐低温性能；其易于溶解，因而对选矿温度无特殊要求；此外，本发明的捕收剂用量少，对多种氧化锌均具有良好的捕收性，最终浮选得到的精矿回收率和品味高。

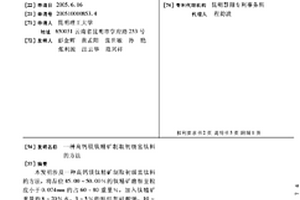

高钙镁钛精矿制取初级富钛料的方法 799

 0

本发明涉及一种高钙镁钛精矿制取初级富钛料的方法,将品位45.00～50.00%的钛精矿磨细至粒度小于0.074mm的占60～80重量%,加入钛精矿重量的8～20%水、3～5%的粘结剂硅酸钠、10～20%焦碳、1～5%添加剂硫酸钠、1～3%添加剂铁粉、3～5%添加剂氯化钾,制成直径为10～15mm复合球团,再经微波干燥,微波加热还原,选矿分离,制取品位达60%～70%的初级富钛料。由于钛精矿属于强吸波体,微波加热升温速度快,有利于提高生产效率,采用复合添加剂,还原温度降低80℃～120℃、初级富钛料钙镁等杂质酸溶性好,初级富钛料品位高。

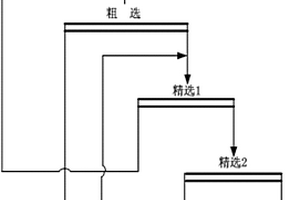

低品位磷矿中硅酸金属盐脱出的方法 969

 0

本发明公开了一种低品位磷矿中硅酸金属盐脱出的方法，特别涉及与磁铁矿伴生低品位磷矿中硅酸金属盐（镁、铝、铁）杂质浮选分离生产磷精矿的过程。属于化工矿物加工技术领域。本发明的技术特征为：（1）将磁选后的含磷尾矿进一步磨矿至细度为-200目含量90%以上%；（2）采用一粗、两精的正浮选工艺流程；（3）在含磷尾矿浮选过程中加入调整剂、捕收剂和硅酸金属盐抑制剂得到高品质的磷精矿产品。本发明实现了伴生低品位磷矿中硅酸金属盐（镁、铝、铁）的高效分选，其磷精矿P2O5含量大于34%，MgO含量低于1.0%，Al2O3+Fe2O3含量低于2%，低品位磷矿中P2O5回收率大于75%的选矿指标，生产的高品质磷精矿可作为磷肥生产原料，是低品位磷矿资源化利用的较为可行的选矿工艺。

检测硫铁矿精矿含硫品位的方法 1484

 0

本发明提供一种检测硫铁矿精矿含硫品位的方法，是针对硫铁矿选矿厂生产的硫铁矿精矿，采用一种不经过焙烧和滴定，使用比重瓶法测定其比重，间接计算硫精矿含硫品位，使硫铁矿选矿厂中硫铁矿精矿的含硫品位能够快速、准确的获得，即时指导生产，同时减轻化验分析的劳动强度和降低化验成本，减少二氧化硫释放引起的环境污染。

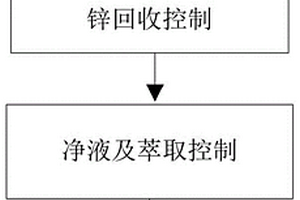

铅锌矿冶选联合工艺自动化控制方法 1219

 0

本发明公开了一种铅锌矿冶选联合工艺自动化控制方法，含有以下步骤：1选矿控制；2锌回收控制；3净液及萃取控制；4电解控制。针对“先冶后选”联合工艺技术，设计了本专利中的氧硫混合铅锌矿冶选联合工艺自动化控制方法，可应用于处理浸出渣冶选联合工艺中试线，实现选矿控制、锌回收控制、净液及萃取控制和电解控制，如图1所示。前期进行二冶炼浸出渣的浆化、萃取、电解和渣选锌精矿、铅精矿的冶选联合试验工作，后期进行难处理氧硫混合铅锌矿先冶后选工艺优化及生产工艺指标验证等试验工作。实现了二冶炼浸出渣的浆化、萃取、电解和渣选锌精矿、铅精矿的冶选联合一体试验工作；还解决了氧硫混合铅锌矿的难以利用的问题。

处理氧化镍矿的新方法 1137

 0

本发明涉及一种处理难选氧化镍矿(适合于处理难选氧化铜矿)的新方法。采用微波能加热硫化、选矿,精矿混入含Ni>3.5%的氧化镍富矿进入等离子体(N气载流)熔炼炉熔炼,一步直接获取含Ni>52%的高冰镍,一次性获取含Ni<0.08%的抛渣,从而为开发利用大量低品位氧化镍矿开辟了一条新路。其工艺流程短、综合能耗低、金属直收率高、无环境污染、经济效益显著。

复合处理剂及其应用 1142

 0

本发明涉及一种复合处理剂及其应用，属于废水处理技术领域。本发明复合处理剂的应用是将含松醇油的选矿废水中加入pH调节剂，调节废水的pH值；然后在常温、搅拌条件下，将复合处理剂加入废水中进行反应，去除废水中的松醇油，降低废水COD值，降低溶液色度；静置沉淀，上清液出水排放。本发明处理选矿废水的成本低廉，工艺流程简单，复合处理剂性能稳定，可以高效降解松醇油，有效降低废水的COD值，脱除水样色度，不会造成二次污染，具有广阔的应用前景。

胶磷矿低磷尾矿回收磷精矿的方法 811

 0

本发明公开了一种胶磷矿低磷尾矿回收磷精矿的方法，涉及尾矿回收再利用技术领域。将胶磷矿尾矿加入浮选机进行预先浮选，浮选过程中不加入任何药剂，浮选泡沫作为预选尾矿，浮选槽内矿浆作为预选精矿；预选精矿进行浓缩，溢流合并到预选尾矿里，浓缩底流进行一次磨矿后，依次加入硫酸、磷酸、脂肪类捕收剂后进行反浮选；一次浮选泡沫返回预先浮选，槽内一次浮选矿浆进行二次磨矿后依次加入硫酸、磷酸、脂肪类捕收剂后，进行反浮选；二次浮选泡沫返回一次浮选，槽内二次浮选矿浆为磷精矿产品；胶磷矿尾矿中P2O5含量为6.00％～9.00％。通过多元磨矿和浮选，降低了尾矿中的磷含量，对磷精矿进行有效回收，提高磷资源利用率，降低磷矿浮选厂的综合生产成本。
