江苏南京有色金属复合材料技术理论与应用

铁矿、铜矿的尾矿砂环保处理工艺及其应用 784

 0

本发明公开了一种铁矿、铜矿的尾矿砂环保处理工艺，步骤包含以下几步：(1)取砂；(2)干燥处理；(3)磁选处理；(4)扬尘处理；(5)研磨处理；(6)高温脱除处理；(7)中和处理。本发明提供的铁矿、铜矿的尾矿砂环保处理工艺，处理后的尾矿具有良好的细度和实用性，制备的高分子材料具有优异的力学性能，且本发明申请对铁矿、铜矿的尾矿砂的处理方法提供了一条环保、高效的道路，对我国尾矿砂的废物利用贡献了有效方法，适宜在固体废弃物处理和高分子复合材料制备领域推广，具有广阔的发展前景。

碳纤增强PA66合金材料 627

 0

本发明提供一种碳纤增强PA66合金材料，具体涉及到复合材料技术领域。本发明包括以下组分：PA66 45‑67％，空心玻璃微珠5‑10％，活性碳纤维15‑27％，相容剂3‑7％，海泡石3‑6％，阻燃剂2‑4％，稳定剂0.4‑1.2％。本发明提出的一种碳纤增强PA66合金材料，能够提高PA66合金材料的力学性能、耐磨性和阻燃性。

纳米材料固定化微生物修复剂及其制备方法和应用 640

 0

纳米材料固定化微生物修复剂及其制备方法和应用，包括如下步骤：（1）噬氨副球菌菌体的制备；（2）包埋剂氧化石墨烯基纳米复合材料的制备；（3）交联剂CaCl₂溶液的制备；（4）纳米材料固定化微生物修复剂制备。本发明制备的氧化石墨烯基纳米材料固定化微生物修复剂对环境的适用性强，保证了多环芳烃降解微生物降解功能的稳定发挥，提高了传统固定化微生物制剂的降解效率，缩短了多环芳烃污染土壤微生物修复的周期；制备方法操作简单、成本低、效果好，具有大规模工业化生产的前景，适合多环芳烃污染土壤的原位修复且无二次污染。

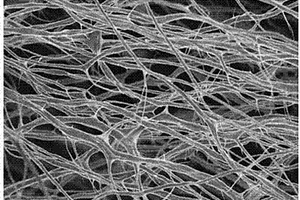

制备银纳米片复合纤维材料的方法 621

 0

本发明涉及一种制备银纳米片复合纤维材料的方法，属于新材料技术领域。本发明将传统制备银纳米颗粒的方法与静电纺丝技术相结合，研制出了一种新材料，该材料具有大面积高度有序的结构，纤维上的银纳米片通过边缘与边缘的交叉可产生大量的“热点”。该复合材料具有比表面积大、孔隙结构贯通，展现出良好的表面拉曼增强效应，可用于农药福美双的灵敏性检测。

基于多孔粘土的复合化学吸附材料及其制备方法 1025

 0

本发明公开了一种基于多孔粘土的复合化学吸附材料及其制备方法，包括30～60wt％的碱土金属无机盐，30～65wt％的多孔粘土，以及4～15wt％的导热剂。将多孔粘土置于600℃下恒温1～3h除去挥发性杂质，然后通过去离子水浸泡2～4h除去残留的可溶性杂质，过滤、球磨、筛分，用碱土金属无机盐水溶液浸渍，然后干燥，去除水分，再与导热剂干法捏合，最后放入模具中，在压力机的作用下，成型即得。本发明首次使用多孔粘土复合碱土金属无机盐，有效改善了材料的传质性能；通过复合导热剂提高了材料的传热性能；复合材料吸附循环稳定性得到改善，并具有较高的储热密度。

易回收的卤氧化铋/二氧化钛复合网片的制备方法及其应用 948

 0

本发明属于复合材料制备及废水处理领域，具体涉及一种易回收的卤氧化铋/二氧化钛复合网片的制备方法及其应用，以钛网片为阳极，铂丝为阴极，氟化铵和水的乙二醇溶液为电解质，进行第一次阳极氧化，在稀盐酸中进行超声剥离，然后进行第二次阳极氧化，煅烧，置于硝酸铋和KX的混合溶液中进行水热反应后，得到卤氧化铋/二氧化钛复合网片；本发明的复合网片基于卤氧化铋和二氧化钛在不同波长下的光响应催化能力及网片基体的高透光性，在全波长光照下，对甲基橙、磺胺甲恶唑、双酚A等多种亲水性有机物具有高效的去除能力；较单一二氧化钛阵列管和卤氧化铋纳米片的去除效果提高0.8～5倍，并且易于回收分离，可重复使用。

碳纤维薄膜的连接方法 941

 0

一种碳纤维薄膜的连接方法，涉及复合材料应用领域。该方法采用重叠镶嵌连接方式，解决碳纤维薄膜因连接方法不当造成的电阻值变化问题。所述的重叠镶嵌连接先是将需连接的碳纤维薄膜末端按照薄膜伸长方向进行剪切。碳纤维薄膜按照对应的剪切位置交替拼接，使碳纤维薄膜末端交替重叠连接。最后，对碳纤维薄膜连接处表面进行固定。

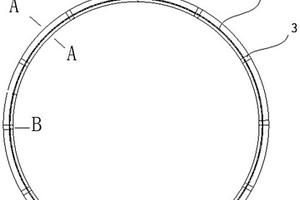

ECC复合纤维编制网加固结构 659

 0

本发明涉及一种ECC复合纤维编制网加固结构，包括ECC加固构件本体，所述的ECC加固构件本体为截面为C形的板材；ECC加固构件本体贴合于盾构隧道的内壁上，并使得ECC加固构件正下方的豁口处抵接于盾构隧道的下底面；ECC加固构件本体为纤维增强水泥基复合材料。与现有技术相比，本发明具有适用性广、加固强度高、抗裂及抗侵蚀能力强、施工方便等优点。

曲线型材拉挤生产牵引设备及方法 573

 0

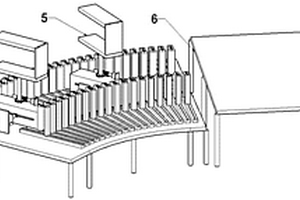

本发明涉及一种纤维增强复合材料曲线型材的拉挤生产牵引设备及方法，该牵引设备有一个机架平台，机架上安装有两排呈扇形分布的滑轨，每个滑轨上装有竖向滚轮，滚轮可以沿着滑轨运动，两排滚轮均沿圆曲线排列，滚轮之间有两个导向块，导向块在千斤顶的推动下会沿着滚轮形成的轨道做平面运动。导向块通过竖向连接轴与夹头相连，共同构成一个牵引部，竖向连接轴可以带动夹头转动，夹头由上下夹板和竖向导轨构成。通过导向块的平面运动和竖向连接轴的转动，可以使夹头沿着圆曲线做平面转动。同时通过移动两排滚轮的位置和竖向连接轴的转动速度，可以调整圆曲线轨迹的半径，实现以不间断的多种圆曲线型材构成所需的曲线型材。本发明运动原理清晰，运用的生产设备简单方便，可适用于不同样式的曲线形弯曲型材的拉挤生产。

改性蒙脱土-沸石复合吸附材料及其制备方法和应用 841

 0

一种改性蒙脱土‑沸石复合吸附材料及其制备方法和应用，该复合材料由沸石、改性蒙脱土、木浆纤维、特种纤维、非水溶性阻燃剂及胶黏剂制成。本发明制备的复合吸附材料中添加了高强度特种纤维、改性蒙脱土和沸石，具有疏水性好、阻燃性高、机械强度高、热稳定性好、化学稳定性好、孔隙结构独特、比表面积大和不易粉化等特性，特别适用于各类VOCs废气的吸附净化处理。本发明原料来源广泛，工艺过程简单，可加工成毡、带、布等形态的制品，在固定床吸附和转轮吸附应用中具有吸/脱附速率快、吸附能力强、可循环使用、再生程度高和压降小等优点。

油烟烟气净化处理材料 833

 0

本发明公开了一种油烟烟气净化处理材料。烟气净化处理材料的制备主要由碳基组分、无机矿物胶粘组分、无机吸附组分、贵金属催化剂组分、非贵金属催化剂组分和助剂组成。其中，各原料的质量分数为：碳基组分60～90%、无机矿物胶粘组分10～40%、无机吸附组分3～10%、贵金属催化剂组分0.02～0.12%、非贵金属催化剂组分0.5～20%和助剂0.6～2.5%。各组分按照一定的制备工艺形成具有多功能、高效、长效、一体化、高强度、低衰减的油烟烟气净化处理材料。该复合材料可对厨房产生油烟烟气中的多组分不同类别VOCs进行高效快速吸收催化分解。同时，烟气净化材料具备低成本、低风阻、噪音小、能耗低等特点，填补目前市场上对厨房油烟烟气VOCs净化效能低的空白。

不含硅灰的超高性能混凝土基体及其制备方法 958

 0

本发明公开了一种不含硅灰的超高性能混凝土基体及其制备方法，具体涉及煅烧黏土在低碳环保、超高性能水泥基复合材料方面的应用，该混凝土基体配合比为：水泥575.6～825.8kg/m3，煅烧黏土130.0～140.0kg/m3，石灰石粉(细)380.2～390.2kg/m3，石灰石粉(粗)380.2～390.2kg/m3，石英砂424.2～436.8kg/m3，外加剂6.74～12.81kg/m3，拌合水202.3～210.2kg/m3。煅烧黏土完全取代了现有超高性能混凝土中的硅灰，显著降低了该混凝土的生产成本，且基本保持混凝土的力学性能。

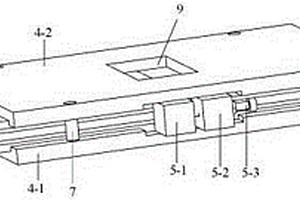

纤维面内屈曲就位强度测试试样制备装置及其制备方法 611

 0

本发明公开了纤维面内屈曲就位强度测试试样制备装置及其制备方法，属于复合材料制造领域。该设备主要包括柔性硅胶板、移动夹具、紧定螺钉、夹具运动控制机构。工作时，单向预浸料沿导轨方向铺置于上下两层柔性硅胶板之间，两硅胶板置于左右两套可移动夹具之间。旋紧夹紧螺钉，使移动夹具、硅胶板和预浸丝束在夹紧螺钉附近紧密接触。改变调节螺钉的旋出量，使移动夹具带动硅胶板发生预期的弹性拉伸变形，旋出调节螺钉，柔性硅胶板发生回缩，预浸丝束发生轴向压缩变形，从而发生面内屈曲。通过本发明能够实现变形量可控的纤维面内屈曲就位强度测试样品的制备，克服了现有测试标准下，无法对非测地线铺放下纤维屈曲测试样品难以获得的困难。

氮掺杂硅炭复合负极材料及其制备方法 818

 0

本发明公开了一种氮掺杂硅炭复合负极材料，包括纳米Si芯层以及包裹在纳米Si芯层外围的氮掺杂炭层，其中硅的质量含量为(27.32±0.2)％。本发明氮掺杂硅炭复合负极材料，球型顺滑规整，分散性较好，将其用作锂离子电池负极材料的活性物质，测试其电化学性能(电流密度：100mA/g，电压：0.02‑1.5V)，结果表明，复合材料的比容量及循环稳定性均优于纯硅负极，材料的容量保持率较高；本发明制备方法简单，条件温和、反应时间短、易操作、氮含量高。

三维多孔结构的锂离子电池负极材料的制备方法 588

 0

本发明公开了一种三维多孔结构的锂离子电池负极材料的制备方法。首先，采用水热法制备二氧化锡/聚糖复合物团簇，然后将这些团簇溶于水和乙醇的混合溶液中，并向其中依次加入羧甲基纤维素钠和聚乙烯醇，混合均匀后再向其中加入低浓度的氧化石墨烯水溶液，并于50～70℃下连续搅拌12小时。最后，将搅拌均匀的溶液滴入硅胶模具中，用液氮自上而下将其冻住，将样品脱模后置于冷冻干燥箱中彻底冻干，所得产物在350～550℃下煅烧2～4小时。本发明的产物无定形碳/二氧化锡/石墨烯纳米复合材料表现为三维多孔结构，当用作锂离子电池负极材料时，由于其优异的结构特性，展现出超高的克容量，卓越的倍率性能和循环稳定性。

基于聚醚砜和氮化硼的高效制备导热环氧树脂的方法 868

 0

本发明提供了一种基于聚醚砜和氮化硼的高效制备导热环氧树脂的方法。该方法基于少量的聚醚砜与环氧树脂共混时形成连续相或半连续相结构，使导热填料分散在连续相基体中形成导热通道，获得导热环氧树脂。本发明具有以下优点：无机亚微米粉体氮化硼颗粒经过表面处理后在基体中分散均匀，不易团聚；制备工艺易操作；所得样品与传统方法所得样品比较，导热粉体氮化硼随着PES连续相的形成更加容易形成导热通道，导热填料填充效率更高；复合材料有更好的冲击性能。

纤维素纳米纤维增强炭粉/超高分子量聚乙烯的制备方法 629

 0

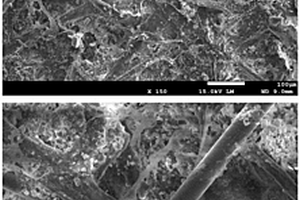

本发明是纤维素纳米纤维增强炭粉/超高分子量聚乙烯的制备方法，包括（1）将超高分子量聚乙烯粉末置于电热恒温鼓风干燥箱中，称取超高分子量聚乙烯粉末、木炭粉与纳米纤维素纤维在蒸馏水中混合；（2）将均匀混合的溶液置于研磨机中研磨，抽滤，置于电热恒温鼓风干燥箱中干燥；（3）将干燥后的混合物置于搅拌粉碎机中搅拌打碎成粉，最后将超高分子量聚乙烯和纤维素纳米纤维混合粉末在双螺杆挤出机中混炼挤出成型。本发明解决了目前纤维素纳米纤维在作为增强材料时，混合不均匀的问题，经混融处理的纳米复合材料，添加适合的助剂，经高温挤压混融造粒后，可经挤出成型、模压成型或注塑成型等工艺处理后可制成型材、片材或板材。

负载白藜芦醇的聚己内酯微纳米颗粒及其制备方法 997

 0

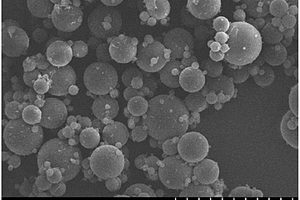

本发明涉及一种负载白藜芦醇的聚己内酯微纳米颗粒的制备方法。所述负载白藜芦醇的聚己内酯微纳米颗粒以白藜芦醇与载体材料聚己内酯组成，聚己内酯和白藜芦醇的质量比为1:0.1-1。本发明以简便快速的“一步相分离法”制备负载白藜芦醇聚己内酯微纳米颗粒溶液，经过离心干燥收集微纳米颗粒。该操作工艺路线简单，耗能少，无污染，为白藜芦醇更安全有效地应用于临床及聚己内酯基新型复合材料制备提供了新思路。

含超细氧化物聚甲醛工程塑料的制备方法 984

 0

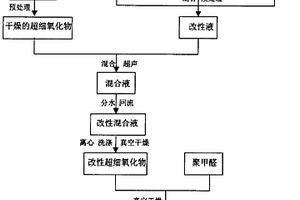

本发明公开了一种含超细氧化物聚甲醛工程塑料的制备方法。它包括以下步骤:第一步,将超细氧化物进行预处理,将接枝化合物、接枝助剂和分散介质混合进行预处理制成改性液;第二步,将预处理后的超细氧化物和改性液混合后进行超声振荡;第三步,将第二步的分散体系升温、分水、回流,进行接枝改性反应制成改性混合液;第四步,对改性混合液进行离心、洗涤、干燥后得到改性超细氧化物;第五步,将改性超细氧化物和聚甲醛粒料干燥,然后在高速混合机中混合均匀,双螺杆挤出造粒得到含超细氧化物聚甲醛工程塑料。本发明的显著优点为:具有良好的相容性,分散稳定性好;制备的工程塑料超细复合材料有较高的力学性能、热学性能、摩擦性能。

含有石墨烯的沥青配方及其制备方法 581

 0

本发明涉及沥青配制技术领域，且公开了一种含有石墨烯的沥青配方，包括以下重量配比的原料：粒径为10‑13mm的玄武岩8‑11份、粒径为3‑7mm的玄武岩2‑5份、粒径为0.5‑1.5mm的玄武岩4‑7份、粒径为5‑8mm的大理石7‑12份、粒径为0.2‑1.5mm的大理石1‑3份、粒径为1.5‑3mm的石英2‑5份、粒径为20‑40μm的铁矿石粉4‑5.5份、粒径为3‑6μm的玻璃粉1‑1.5份、粒径10‑30μm的伊利石1.5‑2.5份、粒径10‑30μm的页岩粉0.2‑0.5份、乳化沥青6.5‑9份、环氧树脂40‑60、流平剂10‑5份、消泡剂10‑5份、填料10‑20份、润湿分散剂10‑5份、第一溶剂20‑40份、固化剂30‑50份、本征态聚苯胺石墨烯复合材料10‑30份、第二溶剂30‑50份。加入石墨烯能够在夏天高温时将沥青路上的热量及时导出，降低路面吸热，提高路面的强度及使用寿命，减少路面养护次数。

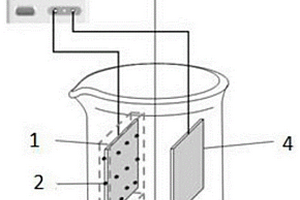

改性纳米铁的制备及其处理高浓度硝酸盐废水的方法 586

 0

本发明公开了一种改性纳米铁的制备及其处理高浓度硝酸盐废水的方法，所述改性纳米铁的制备包括以下步骤：向亚铁盐溶液内加入表面改性剂壳聚糖溶液，在水浴环境中搅拌均匀，混合溶液中通入氮气排出反应环境中氧气后，匀速加入还原剂溶液，得到混合溶液；在氮气保护下，将铜盐溶液滴加到混合溶液中，得到黑色改性纳米铁固体。本发明制备的壳聚糖负载纳米零价铁铜复合材料分散性好、稳定性好、反应活性高，改性纳米零价铁作为电催化剂与电化学法联合使用处理高浓度硝酸盐废水，显著提高了改性纳米零价铁的高浓度硝酸盐废水处理能力。

半油半水水性部分胶黏剂的制备方法 722

 0

本发明公开一种半油半水水性部分胶黏剂的制备方法，包括丙烯酸丁酯，丙烯酸异辛酯、甲基丙烯酸甲酯、醋酸乙烯酯、苯乙烯、阴离子型、非离子型乳化剂、引发剂、pH缓冲剂和去离子水.本发明先制作出水性丙烯酸胶粘剂再与溶剂接枝型胶黏剂进行复配，制备得到单组分、耐水性的半油半水胶黏剂；该胶粘剂可以用于各种布料、皮革、木材、高分子片材等非多孔材料与海绵、织物等多孔材料之间的复合粘接。缩短了水性胶黏剂干燥的工艺开放粘贴与定位时间，无需蒸发烘道。达到采用溶剂型胶黏剂开放工艺即可复合粘接与定型的效果。既有效减少了有机溶剂胶粘剂给环境带来的污染，同时消除残留在复合材料成品中的异味。

铁锰氧体纳米材料及其制备方法和应用 872

 0

本发明涉及无机非金属纳米复合材料制备技术领域，特别涉及一种铁锰氧体纳米材料及其制备方法和应用。本发明公开了制备一种铁锰氧体纳米材料的原料组合物和制备方法以及应用，该组合物由锰和铁的硝酸盐组成，摩尔比为2:(3‑5)，制成溶剂在喷雾过程中能形成细密的喷雾，原料来源广泛，绿色环保，采用上述的原料组合物，喷雾－煅烧一步法制备铁锰氧体纳米材料，其形态呈颗粒状，饱和磁化强度为15‑81emu/g,平均粒径为12‑37nm，对汞的吸附量达到12.5‑39.2μg/g。制备过程易于控制，生产时间短，效率高，便于大规模工业化生产，制成的铁锰氧体纳米材料分散均匀，形貌统一，纯度高，磁性强，有利于更好地将其应用于汞吸附领域的研究。

负膨胀材料复合的钴基钙钛矿材料、制备方法以及固体氧化物燃料电池 656

 0

本发明涉及一种负膨胀材料复合的钴基钙钛矿材料、制备方法以及固体氧化物燃料电池，属于燃料电池技术领域。本发明将负膨胀材料引入了钴基的钙钛矿氧化物，成功地制备出了具有良好电化学性能且同时具有低热膨胀性的SOFC阴极材料。复合电极在SOFC中实现了良好的机械耐受性，其可以缓和整个烧结过程中的体积变化，使其平稳过度到高温阶段，该复合电极的TEC仅为12.9×10‑6 K‑1，与SDC电解质完全匹配；另外，该复合材料在显示出良好的ORR活性和TEC值得同时，其抗CO2中毒性能也十分优异。

超强钢原位丝粉成分可调复合增材装置 678

 0

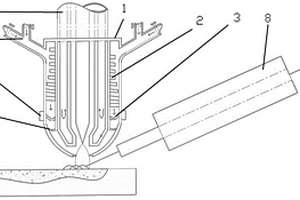

本发明提出一种超强钢原位丝粉成分可调复合增材装置，该装置包括等离子弧产生机构、旁轴气粉传送机构、送丝机构和振动机构。旁轴气粉传送机构包括旁轴气粉罩，气粉罩内部加工有螺旋气粉槽，并且装有环形漏斗筛选器，下端装有可调孔径开关阀。本装置的枪体内采用设定振动和气流复合方式，实现多种预定合金粉末的定量开启、减速螺旋混合粉末、过筛均匀混合、均匀粉末送出枪体；通过振动和气流复合送粉及其等离子流力复合驱动，预定合金均匀混合粉末在枪体下方与设定送丝速率的常规丝材通过旁轴再复合送入熔池，在熔池搅拌力作用下增材制造成多元合金材料。本装置可根据不同需求在金属基不同区域增材出成分可调的复合材料构件。

包裹钙钛矿量子点的螺旋形纤维、制备方法及装置 578

 0

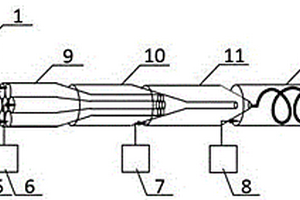

本发明提供一种包裹钙钛矿量子点的螺旋形纤维、制备方法及装置，所述钙钛矿量子点纤维外部为聚合物纤维，内部包裹有钙钛矿量子点，制备方法为：基于水动力学作用，利用钙钛矿量子点前驱液反应后溶剂挥发析出钙钛矿量子点以及聚合物溶液快速相转化的特性，设计微流控装置，生成内部包裹钙钛矿量子点的螺旋形聚合物纤维，并可调节各相流体流速、控制所述纤维的荧光波长，生成不同荧光、不同直径、不同螺旋尺寸的纤维。本发明的制备方法操作简单、成本低、实验可重复性强，可以在较低环境要求下生成钙钛矿量子点复合材料，所制备的纤维具有三维立体的螺旋形貌，结构均匀，尺寸可控，可作为发光材料，应用前景广阔。

高速动车组用碳陶轴装制动盘盘体 919

 0

本发明涉及一种适用于高速动车组碳陶轴装制动盘盘体，该盘体包含平行相对设置的一对摩擦环和固定于该对摩擦环之间的支撑环，摩擦环与支撑环之间设置有沿径向均匀分布的抗剪结构，所述抗剪结构包含有抗剪沉槽和用于嵌入所述抗剪沉槽的凸台，摩擦环和支撑环为陶瓷基复合材料，三者通过真空熔硅浸渗反应化学粘接固定为一体。本发明制动盘盘体采用整体式盘体设计，盘面采用通风式结构，能够有效降低制动盘盘面温度，提高制动盘使命寿命和产品可靠性。此外，本发明还提出了具有上述盘体结构的碳陶轴装制动盘。

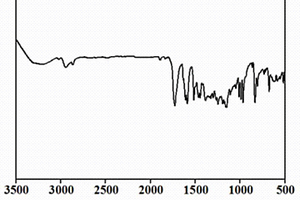

自修复、可回收的生物基聚氨酯材料及其制备方法与应用 906

 0

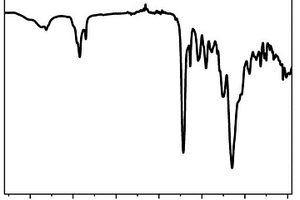

一种自修复、可回收的生物基聚氨酯材料及其制备方法与应用。本发明首先利用1H‑吡唑‑4‑甲酸和乙烯基单体在催化剂的作用下发生酯化反应得到乙烯基吡唑酯单体；接着利用植物油和二异氰酸酯在催化剂的作用下发生反应，得到植物油基聚氨酯中间产物；随后将合成的乙烯基吡唑酯单体加入到植物油基聚氨酯中间产物中，得到植物油基聚氨酯树脂，经热压处理后，得到植物油基聚氨酯材料。所得到的聚氨酯材料不但具有优良的力学与热学性能，还具有自修复、可回收加工等性能，可用于胶黏剂、导电复合材料等。本发明工艺简单、环保，且原料部分来自于可再生资源，因此对促进聚氨酯材料产业的可持续发展具有重大的意义。

基于SmMnO3钙钛矿的CO2热化学转化材料制备方法和应用 661

 0

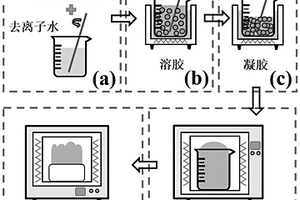

本发明公开了一种基于SmMnO3钙钛矿的CO2热化学转化材料制备方法和应用。属于复合材料制备技术领域，所述方法将金属前驱体和一水合柠檬酸按1：1.5的摩尔比混合后加入100ml的去离子水，在90℃下水浴3h形成湿凝胶，然后在120℃下干燥24h，最后在1400℃下煅烧6h，得到所述复合催化剂Sm0.6Ca0.4Mn1‑xAlxO3；将该复合催化剂应用于太阳能驱动CO2转化的功能。本发明的复合催化剂颗粒具有良好的热催化性能和光谱吸收特性，既能在长时间的循环实验中保持稳定的催化活性，以保证反应能够长期高效的运行；又能够提高催化剂对于太阳光子的捕获能力，并为后续的光热耦合反应提供理论上的指导。

防冻害与抗振加固路基结构 892

 0

本发明公开一种防冻害与抗振加固路基结构，包括最底部的粗粒土垫层，并且在所述的粗粒土垫层上面从下至上依次还包括加筋铝基复合材料颗粒碎石垫层、铃桩石灰废旧混凝土填料垫层和加筋固化土填料垫层；所述的哑铃桩石灰废旧混凝土填料垫层的构筑方法如下：将石灰、废旧混凝土、填料按重量比4‑12：10‑18：100混合搅拌均匀后铺设，并且在该垫层内部按等间距水平埋设多个哑铃桩，本发明解决季节冻土区重载铁路路基冻害与振陷问题，提高线路平顺性，能够保持路基稳定、避免路基不均匀沉降，减少了路基损伤，保证了铁路列车行驶安全。
