全部
▼
热搜：
923
0
本发明公开了一种生物基复合材料及其制备方法，该生物基复合材料主要以锯木屑、淀粉和/或含淀粉材料、硬脂酸和植物纤维作为结构料，淀粉和硬脂酸与热水混合后在高温下发生物理糊化和聚合反应，制成可自然降解的生物基复合材料，产品环保、低成本、结构力好。锯木屑虽然结合力低于废纸，但是有利于控制成本。本发明的复合材料用料天然，无需加入有毒有害难以降解的塑料成分，无需另外添加化学胶黏成分，可回收降解，无毒无害，成分价廉易得。该生物基复合材料的原料易得且环保，步骤简单。
932
0

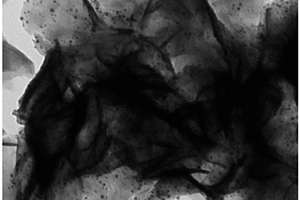

本发明公开了一种纳米复合材料及其制备方法与应用，该纳米复合材料包括金纳米颗粒、石墨烯‑花状的二硫化钼纳米片复合材料；金纳米颗粒负载在石墨烯‑花状的二硫化钼纳米片复合材料表面。本申请公开的纳米复合材料纯度高、形貌均一、粒径可控，比表面积大，导电性好，物理化学稳定性好，本发明公开的一步水热法和金原位生长法具有绿色安全、步骤简单、高效快速、可大批量生产的优势。本发明公开的电化学阻抗传感器具有灵敏度高特异性强的优点，可广泛应用于细胞生物学、癌症检测产品、药物筛选和环境监测中。
955
0
本申请公开了一种用于形成保温层的复合材料、涂覆浆料及制备方法。本申请的复合材料，由具有层链状结构的凹凸棒石、层状结构的蒙脱石、层状结构的高岭石和纤维状的硅灰石，四种天然矿物材料的纳米级微细颗粒复合而成，凹凸棒石的软质纤维与硅灰石的硬质纤维构成毛线团状的具有纳米微孔结构的纳米级纤维球；蒙脱石和高岭石的纳米片包裹于纤维的外部，并填充到纳米微孔中，形成复合材料。本申请的复合材料，采用四种不同结构类型天然矿物材料复合而成，阻燃性高，耐高温，保温效果好，安全无毒，适用于高温保温领域。本申请的复合材料中，其纳米级纤维球结构强度高、结合牢固，适合在液态中搅拌，因此，适用于制备用于形成保温层的涂覆浆料。
本发明属于纳米复合材料领域，公开了一种N掺杂CNT原位包覆Co纳米颗粒复合材料及制备与应用。将尿素、硼酸、聚乙二醇及硝酸钴溶于水中，搅拌混合均匀后，加热使溶剂挥发完全，干燥，得到前驱体粉末，然后进行热处理，得到N掺杂CNT原位包覆Co纳米颗粒复合材料。本发明通过原位热聚合得到N掺杂的CNT，并通过原位还原作用在碳纳米管中负载Co纳米颗粒，制备出形貌可控、大小均一且结构稳定性好的N掺杂CNT原位包覆Co纳米颗粒复合材料，所得复合材料在进行S负载后，优异的导电性及电化学催化作用使其作为锂‑硫电池正极材料表现出优异的电化学性能，包括良好的循环稳定性和较高的可逆比容量。
本发明公开了一种二氧化钛大孔微球/金属钛复合材料及其制备方法和应用，所述制备方法包括如下步骤：S1.将钛基底进行抛光处理，将抛光后的钛基底与强碱溶液进行水热反应，得到水热处理的钛基底；S2.将步骤S1.中水热处理的钛基底洗涤后置于酸溶液中进行离子交换，得到复合材料前驱体；S3.将步骤S2.中复合材料前驱体洗涤、干燥、煅烧，得到所述二氧化钛大孔微球/金属钛复合材料。本发明将钛基底和强碱溶液通过水热反应在金属钛基底上原位生长锐钛矿型二氧化钛大孔微球，制得的复合材料具有结构稳定、比表面积大、结晶度高、粒径分布窄等优点，具有优异的光电化学性能和出色的稳定性。而且，该方法成本低、易操作，效率提升效果好，具有较大的应用前景。
887
0

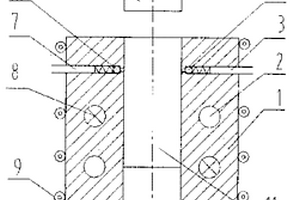

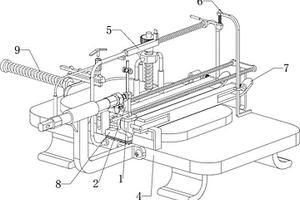

本发明涉及一种划槽线性处理设备，尤其涉及一种高分子及复合材料板弯折前划槽线性处理设备。技术问题为：提供一种能够对复合材料板进行夹紧固定且均匀间隔划槽的高分子及复合材料板弯折前划槽线性处理设备。本发明提供了这样一种高分子及复合材料板弯折前划槽线性处理设备，包括有刨槽机构和连接板，刨槽机构上设有连接板；刨槽刀，连接板下部滑动式设有刨槽刀；第一弹簧，刨槽刀顶部与连接板之间设有第一弹簧；夹紧机构，刨槽机构上设有夹紧机构。本发明通过刨槽刀、刨槽机构和夹紧机构的配合，能够自动对复合材料板进行夹紧，然后划槽，操作简单，效率较高。
本发明公开了一种基于Ti3C2(MXene)‑Pd纳米复合材料的水杨酸电化学传感器及其应用；所述水杨酸电化学传感器包括参比电极，对电极和修饰后的工作电极；所述修饰后的工作电极包括玻碳电极和修饰在玻碳电极表面的纳米复合材料，所述纳米复合材料为Ti3C2(MXene)‑Pd纳米复合材料。所述Ti3C2(MXene)‑Pd纳米复合材料通过Ti3C2(MXene)在H2PdCl4中自还原出钯纳米粒子制备得到。本发明制备的传感器具备优异的性能，拥有较宽的线性范围与较低的检测限，较高的灵敏度，良好的稳定性与抗干扰能力。
731
0
本发明涉及一种生物陶瓷钛基复合材料的粉末冶金制备方法,其特征在于包括:(1)将粒度为5ΜM～100ΜM的金属钛粉与粒度小于100NM的纳米羟基磷灰石粉混合均匀,其中纳米羟基磷灰石体积分数为1%～10%;(2)混合粉末采用等静压成形,在1050℃～1200℃真空烧结,制备得到生物陶瓷钛基复合材料。所制得的复合材料的生物活性高于粉末冶金方法制备的纯钛材料,复合材料抗弯强度大于140MPA,高于或相当于人体骨;复合材料压缩弹性模量7.9GPA～18.5GPA,与人体骨接近。本发明可用于制备人体骨骼和牙齿等硬组织用生物置换(修复)体。
595
0

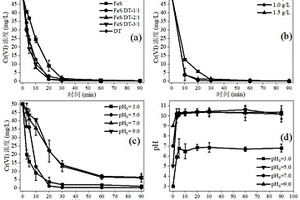

本发明公开了一种改性硅藻土负载硫化亚铁复合材料及其制备方法和应用，涉及工业废水处理技术领域。本发明的改性硅藻土负载硫化亚铁复合材料的制备方法是通过草酸酸洗改性后的硅藻土负载硫化亚铁，从而得到具有良好分散性的改性硅藻土负载硫化亚铁复合材料，能够有效地对工业废水中的六价铬进行吸附还原，且吸附还原速率高、吸附容量大、化学稳定性高。本发明的改性硅藻土负载硫化亚铁复合材料尤其适用于吸附还原水体中的高毒性六价铬，在pH为3.0～9.0范围内均能有效吸附还原六价铬，将其加入含有50mg/L六价铬的水体中反应90min后，六价铬的浓度可以降低到0.047mg/L，去除率达到99.91％。
777
0
本发明公开了一种无卤阻燃PPO/PBT复合材料及其制备方法。这种无卤阻燃PPO/PBT复合材料包括以下的原料：PBT、PPO、TPEE、聚苯醚‑聚二甲基硅氧烷共聚物、多环氧‑线性酚醛树脂、端羟基聚苯醚、反应增容剂、填料、抗氧剂、着色剂、抗UV助剂。同时也公开了这种无卤阻燃PPO/PBT复合材料的制备方法。本发明制备的无卤阻燃PPO/PBT复合材料，加工工艺简便、注塑成型尺寸稳定、抗冲性能强、吸水率低，可广泛用于家庭加热设备、齿轮、风扇轮、叶轮、电源插座等领域。
729
0

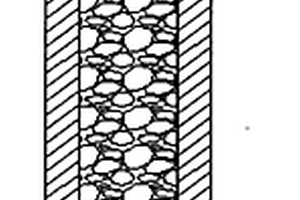

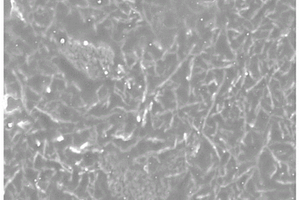

本发明涉及一种介孔无机纤维复合材料及其制备方法和应用，属于无机复合材料技术领域。该方法采用高温处理的技术在埃洛石纤维表面构造出纳米结构，并采用水热处理的方法丰富其表面羟基，再以此纤维膜为基材，将其与二氧化硅气凝胶母液复合，使硅气凝胶母液填充至纤维膜空隙中；通过常压干燥方法，制备出致密的气凝胶复合材料。该制备方法使用常压干燥法即可获得介孔无机纤维复合材料，无体积收缩、致密无裂纹的介孔气凝胶/纤维膜复合膜，且可简化常压干燥法的制备工序，大幅提升了制备效率，节约了成本，有望在高效吸附、纳米催化剂负载及高温气体催化等领域的广泛应用。
706
0
本发明涉及抗菌薄膜材料制备技术领域，具体公开了一种可缓释抗菌成分的复合材料及其制备方法与抗菌缓释袋。所述的可缓释抗菌成分的复合材料的制备方法，其通过包含如下步骤的方法制备得到：S11.取多孔吸附材料与抗菌精油混合，得吸附有精油的多孔吸附材料；S12.将吸附有精油的多孔吸附材料与糊化后的淀粉混合，得抗菌缓释材料。由该方法制备得到的可缓释抗菌成分的复合材料可以持续4个月以上释放精油抗菌成分，最好的实施例中，精油抗菌成分的持续释放时间达9个月。进一步地，将本发明所述的可缓释抗菌成分的复合材料包裹在由PET、PE、PA或PP制成的透气薄膜袋中制成抗菌缓释袋，所述的抗菌缓释袋可以被广泛地应用于各种需要抗菌的环境中。
本发明提供了一种铁酸锌/钒酸铋纳米异质结构复合材料及其制备方法和应用，涉及纳米半导体复合材料技术领域。本发明提供的铁酸锌/钒酸铋纳米异质结构复合材料包括具有十面体结构的BiVO4和负载在所述BiVO4表面的ZnFe2O4纳米颗粒。在本发明中，BiVO4与ZnFe2O4复合形成异质结构，促进了光生电子与空穴的分离，降低了光生电子与空穴复合的几率，提高了复合材料的光催化性能，拓宽了光响应范围，与纯相BiVO4相比，具有更强的可见光响应、更低的光生载流子复合率，更好的可见光催化降解性能和良好的循环性能，具有良好的应用前景。

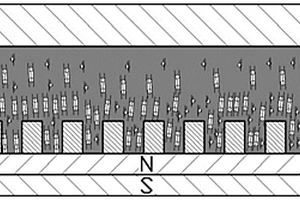

本申请属于高分子表面防冰技术领域。本申请提供了一种具高效光热效应磁性高分子复合材料及其制备方法和应用，通过将磁性纳米粒子负载一维量子材料，径向地靠近所述高分子材料的表层排列，形成高光热转换效率功能表面，实现了表面被动防冰和主动光热除冰的双重功能，提高除冰效率。本申请的高分子复合材料是一种具有微纳结构的三维复合材料，几何尺寸稳定性高，超疏水效果显著，克服了表面疏水防冰涂层易脱落易损坏、防污性差的缺点，具有较高耐磨性及使用寿命。本申请提供的制备方法操作简单、成本低，制备得到的具高效光热效应磁性高分子复合材料在防冰、除冰、自清洁材料等领域有广阔的应用前景。
991
0
本发明属于导电复合材料技术领域，公开了一种纳米银修饰的CNTs复合材料及其制备方法和应用。将碳纳米管依次采用P‑TES进行光接枝反应及N‑TES自组装反应，得到表面分子接枝改性的碳纳米管；然后将其敏化后加入到还原剂溶液中超声混合均匀，得到混合液，再将所得混合液加入到银氨溶液中超声混合反应，产物经分离、洗涤、干燥，得到纳米银修饰的CNTs复合材料。本发明方法将碳纳米管表面成功接枝上了TES分子，形成稳定的化学连接，界面强度要远远优于物理吸附作用；而且纳米银均匀分布，颗粒细小，可有效改善界面润湿性；所得复合材料具有优良的抗菌和导电性能，可应用于柔性电子器件中抗菌和导电涂层的制备。
885
0
本发明公开了一种低脆化温度、难燃聚丙烯复合材料，包含以下重量份的成分：均聚聚丙烯30‑60份、共聚聚丙烯20‑40份、增韧剂5‑15份、阻燃组合物4‑10份、成核剂0.1‑0.3份。本发明所述聚丙烯复合材料，共聚聚丙烯保证了材料的韧性使材料具有较高的断裂伸长率和较低的脆化温度；均聚聚丙烯结构更致密，降低了材料的可燃性，进一步通过加入阻燃组合物，使聚丙烯复合材料在空气中难燃；成核剂的加入，一方面提高了材料的结晶度，增加材料的致密性，使材料难燃，另一方面细化了结晶颗粒，有利于提高材料的韧性。同时，本发明还公开一种所述低脆化温度、难燃聚丙烯复合材料的制备方法。
本发明属于聚合物加工技术领域，公开了一种聚甲基乙撑碳酸酯/聚乙烯醇可降解复合材料及其制备方法。本发明聚甲基乙撑碳酸酯/聚乙烯醇可降解复合材料由包括以下质量份数的组分组成：100份聚甲基乙撑碳酸酯，4～40份聚乙烯醇，3～10份聚乙烯醇增塑剂。本发明聚甲基乙撑碳酸酯/聚乙烯醇可降解复合材料粒料透明、力学性能、阻隔性能得到提高，且完全生物降解，拓宽了纯聚甲基乙撑碳酸酯在包装领域内的应用。本发明还提供一种上述聚甲基乙撑碳酸酯/聚乙烯醇可降解复合材料的制备方法，通过将所述组分加入挤出机中，经熔融共混、挤出造粒得到。本发明制备方法工艺简单、设备普通、易于调控、成本低廉。
660
0

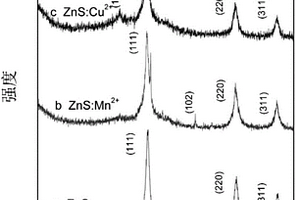

本发明公开了一种量子点纤维素基光催化复合材料的制备方法。该方法包括如下步骤：（1）量子点前驱体悬浮液的制备；（2）量子点纤维素基光催化复合材料的制备。本发明采用一步水热法制备量子点纤维素基光催化复合材料，将水或乙醇作为反应的介质，绿色环保，而且一步就能同时实现量子点的生成及其在纤维素基材料上的负载，大大地简化了工艺步骤，提高了生产效率。本发明方法制备的量子点纤维素基光催化复合材料易回收，且不会产生二次污染，量子点在纤维素基底材料中均匀地分布，晶体结构完整，晶粒尺寸均一，对光照响应强烈，光催化活性强。
919
0
本发明公开了一种导热三元乙丙橡胶复合材料及其制备方法，该复合材料以三元乙丙橡胶母胶为基体，碳包铜纳米粒子为导热填料；制备时将经前处理后的碳包铜粒子与三元乙丙橡胶母胶混合，使碳包铜纳米粒子均匀地分散在三元乙丙橡胶母胶基体内，形成完整的导热网链，从而提高复合材料的导热系数；该复合材料用于汽车、集成电路及各类电子器件与散热器之间，有效避免接触间隙，降低界面接触热阻，加速热量传递。

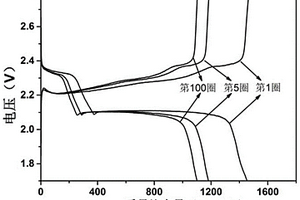

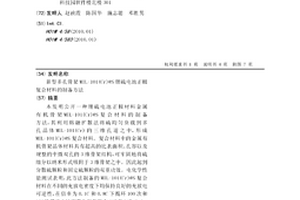

本发明公开一种锂硫电池正极材料金属有机骨架MIL-101(Cr)@S复合材料的制备方法，其利用熔融扩散法将硫均匀负载到多孔晶体MIL-101(Cr)的三维孔道之中，形成MIL-101(Cr)@S复合材料。复合材料中的金属有机骨架晶体材料具有超高的比表面积、孔容以及规整的中微双孔的3维骨架结构，可牢固地将硫组分以纳米形式吸附于3维骨架之中。因此起到分散硫颗粒和固定硫颗粒的双重功效。电化学性能测试表明，此方法制备的MIL-101(Cr)@S复合材料在不同的充放电密度下均保持良好的充放电可逆性，在倍率为0.1C和0.8C下循环100次和120次其放电比容量分别保持在685和387mAh/g。本发明的优势在于：过程简单，操作方便，材料性能优异等特点，适合大规模工业化生产。
933
0
本发明提供浸渗制备纳米复合材料的方法,包括下述步骤:将液体材料浸渗进入纳米粉末之间,再将液体材料固化,即制得纳米复合材料;所设工艺条件满足在前述操作过程中纳米粉末维持固态;所述液体材料可以是常温下为固体,通过加热转变成液体的材料,如金属材料,包括纯金属及合金,也可以是常温下为液体,通过加热转变成固体的材料,如热固性高分子材料。采用本发明纳米粉末能均匀分布在复合材料中,制得的纳米复合材料显微组织晶粒细小均匀,显微组织特征具有良好的重复性,纳米粉末颗粒的性质及状态被保持在所制备的材料中,因而具有组织均匀、性能良好的优点,应用范围广泛,市场前景好。
959
0
本发明公开了一种木质素填充聚酯型复合材料及其制备方法。取60-95%的聚酯、5-40%的木质素混合均匀;将混料用双螺杆机熔融挤出造粒得到木质素填充聚酯型复合材料。本发明采用丰富廉价的可再生生物资源木质素填充生物降解聚酯材料,在不影响聚酯基体良好性能的情况下,最大限度降低材料生产成本,并且制备工艺简单,具有一定的社会和经济效益。
935
0

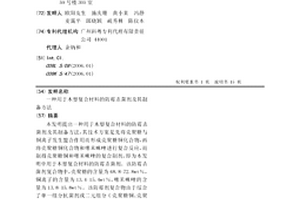

本发明提出一种用于木塑复合材料的防霉杀菌剂及其制备方法,其技术方案是先将壳聚糖与铜离子发生螯合作用而形成壳聚糖铜化合物,再将壳聚糖铜化合物和噻苯咪唑进行复合反应,而制得壳聚糖铜和噻苯咪唑的复合制剂,即为本发明中用于木塑复合材料的防霉杀菌剂。该防霉杀菌剂复合物中,壳聚糖的含量为68.8-72.8wt%,铜离子的含量为13.4-15.4wt%,噻苯咪唑的含量为13.8-15.8wt%。该防霉剂复合物由于综合了单一组分抗菌剂或二元组分(壳聚糖铜、壳聚糖和噻苯咪唑)复合抗菌剂的优点,故其抗菌谱广、抗菌效率高,并且具有耐热性、耐光性优良,成本低的特点,可以添加在各类木塑复合材料中,对防止木塑复合材料的霉腐真菌危害具有很好的功效。
649
0
本发明公开一种高填充高热变形温度聚丙烯复合材料。所述复合材料由以下以重量百分数计的原料组成:共聚聚丙烯30-70%;粉状聚丙烯5-10%;滑石粉10-50%;复合抗氧剂0.5-1.5%;成核剂0.1-0.5%;加工助剂0.1-1%;弹性体0-20%。所述复合抗氧剂为具有多极性官能团的抗氧剂与普通抗氧剂的混合物,极性官能团抗氧剂的官能度≥3。所述复合材料的制备方法是将粉状聚丙烯、弹性体、滑石粉、成核剂和部分加工助剂混合加工成滑石粉母粒;再将滑石粉母粒和余下组分混合均匀,熔融挤出造粒。本发明公开的聚丙烯复合材料具有良好的机械性能,同时具有较高的热变形温度,适合用于制造汽车的内外饰件及空调等部件。?
888
0

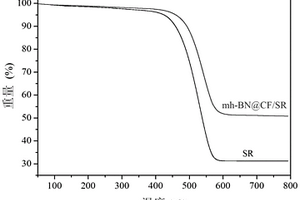

本发明公开了一种含有碳纤维的高导热绝缘硅橡胶复合材料及其制备方法。该复合材料由以下重量份(克)的原料组成：硅橡胶基体80～120份，气相法白炭黑5～35份，碳纤维包覆的导热填料10～100份，硫化剂1～2份，硅烷偶联剂0.5～5份，羟基硅油1～5份。本发明制备的硅橡胶复合材料在室温下(25℃)的热导率高于1.89W·m‑1·K‑1，体积电阻率＞1.6×1015Ω，拉伸强度和断裂伸长率分别高于5.02Mpa和310％，且热性能稳定；本发明制备方法简单，成本低。
613
0

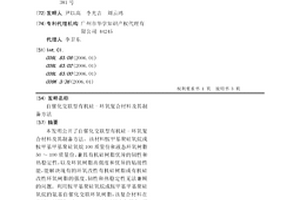

本发明公开了自催化交联型有机硅-环氧复合材料及其制备方法。该材料胺甲基聚硅氧烷或胺甲基甲基聚硅氧烷100质量份和液态环氧树脂50～100质量份,兼具有机硅树脂优异的韧性和热稳定性,以及环氧树脂高强度和优异的粘接性能,能解决现有的环氧改性有机硅树脂或有机硅改性环氧树脂的强度、韧性和热稳定性无法兼顾的问题。利用胺甲基聚硅氧烷或胺甲基甲基聚硅氧烷的氨基自催化交联环氧树脂,该复合材料在常温能预固化,在60～80℃短时间完全固化,无需外加催化剂,固化产物热稳定性好、强度较高和韧性较好。本法具有工艺简单,成本低,适合大规模生产的优点。该复合材料适合粘接、密封和封装用途。
997
0
本发明公开了一种碳包铝复合纳米填料导热硅橡胶复合材料的制备方法,该复合材料是以硅橡胶为基体,碳包铝纳米粒子为导热填料制备出的具有综合性能优良的导热橡胶,其可用作汽车及电气、电子设备中的导热材料或散热材料;本发明采用碳包铝纳米粒子,其具有高导热,高化学稳定性,热膨胀系数小,密度低等综合性能优异的特点,经过前处理后与硅橡胶混合,使碳包铝纳米粒子均匀地分散在硅橡胶基体内,形成完整的导热网链,从而提高复合材料的导热系数。
646
0
本发明公开了一种低烟无卤阻燃热塑性弹性体复合材料及其制备方法。该复合材料原料组成以重量百分比计为SEBS 20～35%、石蜡油12～20%、聚丙烯10～20%、氢氧化镁30～46%、可膨胀石墨3～8%、阻燃协效剂1.0～3.5%、润滑剂1.0～1.8%、抗氧剂0.2～0.4%。制备时,将SEBS和石蜡油混合后静置,使SEBS充分溶胀;然后将溶胀后SEBS与聚丙烯在开放式塑炼机上混炼,塑化均匀后,加入抗氧剂,氢氧化镁、可膨胀石墨、阻燃协效剂及润滑剂,继续混炼至均匀后出片,再经平板硫化机热压,室温冷压制成。本发明的复合材料燃烧时低烟无熔滴,不会释放有毒气体,具有良好的阻燃性能和力学性能。
本发明公开了一种氮化碳纳米片‑金纳米颗粒复合材料及其制备方法和应用。本发明的氮化碳纳米片‑金纳米颗粒复合材料的组成包括载体氮化碳纳米片和负载的金纳米颗粒，其制备方法包括以下步骤：1)将氯化铵和双氰胺分散在水中，再进行干燥和煅烧，得到煅烧产物；2)将煅烧产物分散在水中进行超声破碎，再加入氯金酸，光照下进行反应，即得氮化碳纳米片‑金纳米颗粒复合材料。本发明的氮化碳纳米片‑金纳米颗粒复合材料由超薄的氮化碳纳米片和负载的金纳米颗粒组成，其制备方法简单、高效，将其用作催化氧化木糖合成木糖酸的光催化剂具有催化活性高、热稳定性好、可循环使用等优点，适合用来大规模生产木糖酸。
中冶有色为您提供最新的广东广州有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月07日 ~ 09日
2024年08月08日 ~ 10日
2024年08月14日 ~ 16日
2024年08月20日 ~ 22日
2024年11月01日 ~ 04日
