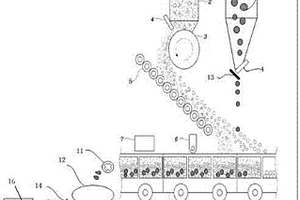

本发明公开了一种从钒钛磁铁矿中分离铁、钒、钛的方法。该方法首先,将钒钛磁铁矿粉碎后加入添加剂和/或还原剂、粘接剂,制成球团或压块;然后,将球团或压块在进行还原焙烧、水淬、球磨并浸出;固液分离后,浸钒液和浸渣,浸渣继续磁选分离得到铁精粉和富钛尾矿;浸钒液可继续调浆沉钒、固液分离得到钠盐和钒酸铵。本发明工艺简单、能耗低、金属回收率高;并且本发明在分离过程中合理利用资源,有效利用分离得到的钠盐和氨气,整个分离过程的资源利用率较高。
本发明属于化工冶金领域,具体涉及一种攀枝花钛精矿制备低钙镁钛渣的方法。本发明解决技术问题的技术方案包括以下步骤:a、将攀枝花钛精矿球磨、在700~850℃氧化后,酸浸,过滤,洗涤,干燥,得预处理矿;b、将预处理矿与过量还原剂混匀后造球,将球团在1000~1300℃下还原,制备出金属化球团;c、将金属化球团进行冶炼,冶炼结束后出渣,冷却后破碎,即得低钙镁钛渣。本发明方法能够将TiO2品位从46%左右提高到85%以上,且钛渣钙镁含量低,粒度适中,能够用作氯化沸腾法制备钛白粉的原料。
本发明涉及一种铁矿的冶炼方法,具体涉及一种钒钛磁铁矿的低温冶炼方法。钒钛磁铁矿的低温冶炼方法包括:a、取钒钛磁铁矿,粉碎,研磨,加还原剂,球磨,混匀;b、将a步骤混匀后得到的粉体物料,在600~650℃下焙烧1~2h;c、向b步骤焙烧后得到的物料中加入还原剂,在温度为700~800℃下加热1~2h;d、将c步骤加热后的物料冷却至室温,粉碎,磁选,得到铁粒和钛渣粉。本发明钒钛磁铁矿的低温冶炼方法,通过低温煅烧还原,降低了钒钛磁铁矿中的杂质和冶炼成本,提高了钒钛磁铁矿中铁的含量和铁的回收率,最终得到的铁粒中铁含量>99%,铁的回收率>80%。
本发明涉及一种用石墨尾矿制备微晶玻璃的方法,其特征在于:按重量份数比计:石墨尾矿55~70份,方解石15~30份,高岭土0~5份,纯碱5~15份,白云石0~5份,钾长石0~5份,二氧化锰0~3份,水淬钢渣0~15份;混合均匀、球磨;装入坩埚送入高温炉熔制,1400℃~1550℃熔制2~3h;玻璃液倒入冷水池,得碎玻璃颗粒;送入磨机磨成‑200目玻璃粉;经压机成型、装入模具,送高温炉中烧制,先以10~15℃/min升至600~650℃,再以2~5℃/min升至800~1000℃,保温2~4h后,模具随炉冷却至室温,得微晶玻璃坯体,切削、抛光。本发明优点:充分利用石墨尾矿的组成,将其制备成微晶玻璃,最大程度提高了石墨尾矿的附加值;可作装饰材料、耐磨耐腐蚀材料等。
本发明公开了一种绞笼替换故障设备实现铁矿磨选连续生产的方法,涉及选矿过程控制技术领域,解决现有铁矿磨选生产线任一设备发生故障进行检修,需要整条生产线停产,影响连续生产的问题。本发明采用的技术方案是:绞笼替换故障设备实现铁矿磨选连续生产的方法,铁矿磨选生产线中的球磨机、磁选机、分级机任一设备出现故障,故障设备的上下游设备之间通过绞笼连接,维持铁矿磨选生产线连续生产。通过绞笼替换故障设备继续生产,同时对该故障设备进行维修,避免故障设备影响生产节奏,维持整条生产线的连续生产。本发明对生产线的整体运行是一强有力的保证,通过调整生产节奏,通过少量降低生产量的方式组织生产,可满足产品质量要求。
本发明涉及一种压力气体破矿方法和一种压力气体破矿装置,属于矿石破碎领域。一种压力气体破矿方法所采用的技术方案是:将矿石放置于密闭装置中,往密闭装置中通入压力气体,使得密闭装置内气体压力大于矿石抗压强度,在开启密闭装置的瞬间完成破矿。一种压力气体破矿装置所采用的技术方案是:包括压缩机、矿石贮罐,压缩机与矿石贮罐通过气管相连接,矿石贮罐设有可开启的盖板,盖板以密封连接方式与矿石贮罐相连接。本发明模仿爆米花的原理,将矿石放置于密闭装置中,往密闭装置中通入压力气体进行破矿,简单有效、成本低廉。另外,破矿地点不受场地限制,不像湿式球磨机那样需要水资源。
本发明属于铁精矿制备技术领域,具体涉及一种硫酸渣生产高纯铁精矿的方法。本发明方法包括:a、取硫酸渣,加水,球磨,得到质量浓度为70~80%的矿浆;b、向a步骤得到的矿浆中加入矿浆总质量5~7%的浓盐酸,磨矿,浸取,取浸渣;c、将b步骤得到的浸渣进行磁选,得铁精矿。本发明硫酸渣生产铁精矿的方法,可以大大提高铁精矿的品位,最终得到铁精矿品位高达86%以上,铁收率达到93%以上,真正实现了变废为宝,综合利用的目的。
本发明公开了一种钒钛磁铁矿的磨选方法,涉及选矿领域,解决解决现有磨矿方法容易出现过磨现象,能耗高的问题。本发明采用的技术方案是:钒钛磁铁矿的磨选方法,包括下述步骤:S1、对钒钛磁铁矿原矿通过棒磨机进行粗磨,得到粗磨产品;S2、将粗磨产品通过弱磁选机进行粗选,得到粗选精矿和粗选尾矿;S3、将粗选精矿通过球磨机进行细磨,得到细磨产品,细磨的过程中添加分散剂;S4、将细磨产品通过弱磁选机进行第一次精选,得到精选精矿和精选尾矿;S5、将精选精矿通过弱磁选机进行第二次精选,得到铁精矿产品和中矿。本发明用于钒钛磁铁矿的磨选,不仅能降低磨矿能耗,还能提高磁选效率,并提高钒钛磁铁矿磁选精矿回收率。
本发明主要涉及到黑色金属选冶工艺及磨矿设备领域,具体涉及一种钒钛矿高效选择性细磨工艺方法及装置。针对现有技术中对于攀西红格钒钛铁矿的细磨工艺中,球磨工艺细磨铁矿物的同时将钛矿物磨得过细而铁矿物的细度却不够的问题,本发明的技术方案是:包括新型立磨机磨矿工艺参数如研磨介质材质,尺寸,种类及配比、磨矿浓度,磨矿细度;磨机运行参数如磨机转速,运行频率,搅拌器形式;磨矿工艺流程是指立磨分级闭路磨矿。本申请适用于钒钛铁矿的细磨工艺。
本发明公开了一种从极贫表外钒钛磁铁矿选铁尾矿中选钛的方法及系统,涉及矿物加工领域。本发明解决的技术问题是提供一种从极贫表外钒钛磁铁矿选铁尾矿中选钛的方法,采用的技术方案是:从极贫表外钒钛磁铁矿选铁尾矿中选钛的方法,包括以下步骤:S1.对选铁尾矿进行磨矿;S2.将磨矿获得的选铁尾矿送入脱磁管进行脱磁作业;S3.将脱磁后的选铁尾矿通过螺旋溜槽进行提钛作业,得到钛中矿产品。本发明使用物理方法回收选铁尾矿中的钛,以实现选钛的目的,获得的钛中矿产品中TiO2含量为43%左右。从极贫表外钒钛磁铁矿选铁尾矿中选钛的系统用于实施上述方法,组成简单,实施容易。本发明减少了矿产资料的浪费,提高了企业效益。
本发明涉及球团矿冶炼领域,尤其是一种有效改善高钛炉渣的冶金性能的含氟钒钛球团矿的生产方法,包括如下步骤:将按重量计93~97份的钒钛铁精矿粉矿、1~3份的萤石矿粉以及1~3份的膨润土充分混匀后,经球磨机润磨5~10min,然后经圆盘加水造球得到8~16mm的球团,其中,生球中的水分含量为6~10%,生球进行干燥的温度为200~600℃,干燥的时间为10~15min,球团预热温度为800~1000℃,预热时间为15~25min,球团进行焙烧温度为1150~1300℃,焙烧时间为20~40min,焙烧之后得到含氟钒钛球团矿。本发明解决了萤石粉矿的使用问题,可较均匀的提高炉渣CaF2含量,含氟钒钛球团矿加入高炉冶炼也可以有效改善高钛炉渣的冶金性能,尤其适用于含氟钒钛球团矿的生产制备之中。
本发明公开了一种极贫表外钒钛磁铁矿选铁方法,涉及选矿技术领域,解决的技术问题是提供一种矿低成本、节能且环保的极贫表外钒钛磁铁矿选铁方法。本发明采用的技术方案是:极贫表外钒钛磁铁矿选铁方法,首先,将极贫表外钒钛磁铁矿原矿进行破碎;其次,通过磁滑轮进行干式抛尾,磁选抛尾获得磨矿原料;再次,经过“两段球磨+两段分级+三段磁选”选矿过程;最后,获得钒钛铁精矿。钒钛铁精矿的组分按照质量计,TFe占55%以上,TiO2占10.0%左右,V2O5占0.6%以上。本发明为极贫表外钒钛磁铁矿综合利用开辟了的新途径,实现了废物利用,减少了矿山次生灾害发生,使得废弃资源得到充分的利用,还改善了矿区额作业环境。
本发明提供一种低品位磷矿选矿工艺及副产高纯石膏粉的方法,采用盐酸循环利用处理磷矿生产磷酸二氢钙、磷酸一氢钙联产高纯石膏粉。本方法实现了磷矿石资源中伴生元素的综合利用,除了得到主产品磷酸钙盐外,还得到高硅渣、氢氧化镁、高纯石膏粉三种产品;实现低品位磷矿石的高效利用,提升资源价值,解决我国磷资源紧缺的问题,为磷化工企业的可持续发展提供强大的支撑,大力提高磷化工企业的经济效益,使有限矿产资源实现极大的经济价值和社会效益。
本发明涉及一种钒钛磁铁矿的综合利用工艺,属于钒钛磁铁矿的综合利用技术领域。本发明解决的技术问题是提供一种钒钛磁铁矿的综合利用工艺。该方工艺采用特定的三段球磨以及四次强磁抛尾工艺,得到钛铁钒精矿,再对铁、钛、钒分别进行浸出分离,得到硫酸亚铁、含钒溶液和钛精矿。本发明对传统选矿工艺进行了革命性改造,首次提出铁、钛、钒共选的选别新工艺,其选矿方法简单,无需重选和浮选,极大程度地降低了选矿的成本,大幅提高了铁、钛的回收率。且本发明将物理选矿与化学浸出相结合,对矿物进行了有效的分离,使钛铁钒精矿中的铁、钛、钒全部得到了高效地利用,铁的利用率提高近50%,钛的利用率提高近300%,钒的利用率提高近200%。
本发明公开了一种利用高硫铁精矿制备烧结矿的方法,它包括以下步骤:(1)将高硫铁精矿与煤粉按质量比为94~100:0~6混合均匀后,得到的混合料置于回转管中,控制温度为700~800℃,反应10~35min;(2)将经步骤(1)处理得到的反应物研磨至粒度小于0.074mm的反应物占总反应物质量的80%以上时,停止研磨处理,得到高硫铁精矿初品;(3)将得到的高硫铁精矿按照烧结矿的处理方式进行烧结,得到烧结矿。本发明的方法脱硫的效率高,采用预处理结合烧结处利用高硫铁精矿,脱硫效率高达90%以上;并且本发明的脱硫处理成本低,对铁精矿品位影响小。
本发明公开了一种提高钒钛磁铁矿铁精矿TFe品位的方法,将钒钛磁铁矿铁精矿进行预先分级后,细粒级作为最终产品,粗粒级进行再磨磁选。本发明利用铁矿石中含铁矿物为不均匀嵌布,磨选所得铁精矿颗粒也为不均匀分布,铁精矿产品各粒级中TFe品位、脉石矿物含量、含铁矿物单体解离度等特性沿粒级分布差别很大的规律,采用钒钛磁铁矿铁精矿‑多级脱磁(深度脱磁)‑预先分级‑细粒级作为最终产品‑粗粒级再磨磁选工艺,大幅降低进入后续磁选作业矿量,实现能收早收、降低材料消耗、能耗,从而实现降低生产成本的目的。
本发明公开了一种钒钛矿中铁、钒和钛的分离方法,包括以下步骤:将钒钛矿、硫酸钠、还原剂和粘结剂混合并压制成矿煤球团,将矿煤球团干燥后装入转底炉内并在1000~1300℃下焙烧20~60分钟得到金属化球团,转底炉中为中性或微氧化性气氛;将所得的金属化球团破碎后进行浸出,浸出温度为70~90℃,pH值控制为3~5,将浸出液过滤得到钒液;将浸出剩余物通过球磨制浆并控制粒度在0.045mm以下,在磁场强度为0.3~0.5T的条件下进行一次磁选分离,得到的非磁性物料为第一富钛料;将所得的磁性物料在磁场强度为0.02~0.04T的条件下进行二次磁选分离,得到的磁性物料为第一富铁料;将二次磁选分离所得的非磁性物料通过球磨制浆和重选分离得到第二富铁料和第二富钛料。
本发明公开了一种钒钛磁铁矿提钒工艺,属于冶金领域。本发明提供了一种钒浸出率高、焙烧条件温和、浸出剂用量小、绿色环保的钒钛磁铁矿提钒工艺:将钒钛磁铁矿、钠盐、粘结剂和水溶性淀粉混合,加水,进行造球,得球团,然后进行氧化焙烧,冷却,得钠化氧化球团,再与水混合,置于湿式球磨机中球磨,然后与pH=0.3~0.5的稀硫酸混合浸出,固液分离。本发明采用有机粘结剂,同时加入水溶性淀粉,通过对球团的性质进行改进,降低了焙烧温度、减少氧化时间和能耗,并能提高钒的氧化和钠化转化率,并且采用球磨后再浸出,可使提钒浸出液的钒浸出率达90%以上,大幅降低了浸出剂的用量。
本发明公开了一种环保型选铁尾矿选钛方法,属于矿物加工技术领域。本发明针对尾矿选矿方法效率偏低、成本高、易造成二次污染,提供了一种环保型尾矿选钛方法:将选铁尾矿调节成浓度为30~50%的矿浆,经弱磁抛尾得尾矿矿浆;尾矿矿浆浓缩至矿浆浓度为40~60%,磨矿,得球磨产物,对球磨产物进行水力分级,得溢流物料和底料;调节溢流物料浓度至35~50%,进行高梯度强磁提钛,得二次粗精矿;二次粗精矿经四段摇床分选,得钛精矿、钛中矿和尾矿,钛中矿再进行高梯度强磁提钛和一段摇床分选,得钛精矿和尾矿。本发明方法整个过程中未使用任何化学试剂,不产生二次污染,既做到了固液废二次资源回收利用,又保护了生态环境。
本实用新型公开了一种拆卸联合给矿器的专用工具,该联合给矿器(1)的出料端与球磨机的进料中空轴(2)的一端螺栓连接,进料中空轴的另一端与球磨机的端盖(3)连接,进料中空轴的轴承支撑在轴承座下盖上,所述拆卸联合给矿器的专用工具包括专用轴承座上盖(4),轴承座下盖与轴承座上盖相匹配且可拆卸地接合在专用轴承座上盖上,专用轴承座上盖上设有沿进料中空轴的轴向摆放的顶出机构(5),顶出机构顶靠在联合给矿器的出料端与球磨机的端盖之间。该拆卸联合给矿器的专用工具解决了联合给矿器与球磨机筒体之间拆卸困难的问题,提高了工作效率,降低了检修人员的劳动强度和受伤概率。
本发明提供了一种钒钛磁铁矿沉砂抛尾方法及系统,方法包括以下步骤:将钒钛磁铁矿通过三段一闭路破碎方法进行破碎;将破碎后的钒钛磁铁矿给入球磨机进行磨矿并排出;将排出的钒钛磁铁矿给入旋流器进行分级;将旋流器的沉砂通过外磁内流式磁选机进行抛尾,其中,抛尾包括将粗粒脉石抛除;将抛尾精矿作为返砂给入球磨机进行再次磨矿,将抛尾尾矿作为废石。本发明通过三段一闭路破碎方法对钒钛磁铁矿进行破碎,方便后续磨矿,可以提高磨矿效率,降低磨矿能耗;通过将沉砂进行抛尾,减少了后续返砂磨矿需要做的无用功,提高了球磨机的处理能力,减少了磨矿耗能,降低了经济成本。
本发明提供一种用攀枝花钛精矿制备酸溶性钛渣的方法,该方法包括以下步骤:1)钛精矿磁选;2)取焦粉或煤粉与精制钛精矿混合均匀;3)球磨;4)还原,还原温度为950℃-1100℃;5)破碎;6)球磨;7)磁选;8)对磁性物和非磁性物脱水和干燥,得到的非磁性物即酸溶性钛渣,磁性物为铁粉。本发明采用球磨粉料处理钛精矿,精矿在机械力作用下发生变形,产生大量的晶格崎变,提高了反应活性,降低了还原反应的开始温度,使钛精矿在低温时发生还原反应,避免钛铁矿相转变成亚铁板钛矿相,抑制矿物中氧化镁、氧化锰等杂质富集,控制二氧化钛还原,使铁晶粒长大,还原产物中的铁、钛容易单体分离,得到的钛渣的二氧化钛含量大于75%。
本发明公开了一种拆卸联合给矿器的专用工具及其方法,该联合给矿器(1)的出料端与球磨机的进料中空轴(2)的一端螺栓连接,进料中空轴的另一端与球磨机的端盖(3)连接,进料中空轴的轴承支撑在轴承座下盖上,所述拆卸联合给矿器的专用工具包括专用轴承座上盖(4),轴承座下盖与轴承座上盖相匹配且可拆卸地接合在专用轴承座上盖上,专用轴承座上盖上设有沿进料中空轴的轴向摆放的顶出机构(5),顶出机构顶靠在联合给矿器的出料端与球磨机的端盖之间。该拆卸联合给矿器的专用工具解决了联合给矿器与球磨机筒体之间拆卸困难的问题,提高了工作效率,降低了检修人员的劳动强度和受伤概率。
本实用新型涉及一种闭环分级选矿提质装置,属于选矿技术领域。包括一级分级装置(1)、一级球磨装置(2)、二级分级装置(3)、二级球磨装置(4)、三级分级装置(5)、磁选机(6)和隔膜压滤机(7),一级分级装置(1)、一级球磨装置(2)、二级分级装置(3)、二级球磨装置(4)、三级分级装置(5)、磁选机(6)和隔膜压滤机(7)依次连接,且磁选机(6)的场强为800~1100Gs。通过两级球磨和三级分级处理,其中三级分级装置(5)和二级球磨装置(4)形成闭环回路的连接方式,可降低矿石粒度,实现将矿石中的TFe由55%提高到60.5%。同时制得的铁精矿品质稳定,实现了成本低和环保节能的要求。
本发明涉及选矿技术领域,尤其涉及一种选矿过程中回收钛磁铁矿的方法,其包括如下步骤:a、对原矿进行分类处理,一类原矿的粒径大于0.15mm,另一类原矿的粒径小于0.15mm;b、将粒径大于0.15mm的原矿加入球磨机中进行细磨处理,使所有原矿的粒径均小于0.15mm;c、将上述所有粒径小于0.15mm的原矿经过弱磁选工艺选出钛磁铁矿。具发明人通过大量实践和试验得出,本发明从原矿(钒钛磁铁矿选铁尾矿、钛铁矿选铁尾矿)中选出高质量的钛磁铁矿,实现高质量钛磁铁矿的回收利用,显著提高了资源利用率,而且,可根据市场的对钛磁铁矿质量的要求,通过控制原矿的TFe品位,实现对钛磁铁矿TFe品位要求的,合理安排进行回收生产,提高企业的竞争力。
本实用新型公开了一种铁粉生产尾矿沉降处理为中矿的系统,涉及选矿技术领域,解决的技术问题是提供一种工艺简单,可将铁粉生产的尾矿沉降富集,提选得到中矿的系统。本实用新型的技术方案是:铁粉生产尾矿沉降处理为中矿的系统,包括沉降池、尾矿池、抓料装置和晾晒池,沉降池的一侧设置循环尾水入口,另一侧设置溢流口,溢流口的下游为尾矿池;沉降池的一旁设置晾晒池。铁粉生产球磨机、磁选机、分极机形成的循环式尾水进入沉降池,利用自然沉降原理,金属铁自然沉降,而细颗粒随尾水从溢流口流入尾矿池,抓料装置将将降池内固体物质抓出至晾晒池,得到中矿。本系统从循环式尾水中提选出大量的中矿,对金属铁进行综合回收利用,提升产品附加值。
本发明提供了一种利用选钛尾矿生产钛中矿的方法,包括:将尾矿进行球磨,得到磨矿;将磨矿进行分级,得到粗粒级和细粒级;将所述细粒级进行弱磁选铁;将弱磁选铁的尾矿进行强磁选钛;将弱磁选铁的精矿进行选铁;将强磁选钛的精矿进行粗选,得到粗选精矿和粗选尾矿;将粗选精矿进行一次精选得到第一精选精矿和第一精选尾矿;将第一精选精矿进行二次精选得到第二精选精矿和第二精选尾矿。本发明提供的方法回收尾矿中的钛中矿品味高、收率高。
本发明公开了一种钛精矿预处理方法及钛精矿造球方法,解决现有的钛精矿的成球性能差的问题。本发明采用的技术方案是:钛精矿预处理方法,首先是原料的准备:选钛精矿调节含水量,使水分质量占钛精矿和水分总质量的20%~40%,制得湿钛精矿;然后是湿磨:用球磨机对湿钛精矿进行湿磨,湿磨分两个阶段,第一阶段的磨料为三种型号的钢球,第二阶段的磨料为钢锻;最后是过滤:将湿磨完毕的钛精矿及浆液过滤,制得细粒钛精矿成品。采用钛精矿预处理方法,钛精矿的比表面积由处理前的150cm2/g左右提高至500~600cm2/g,成球性能得到极大的提高。将细粒钛精矿成品配加膨润土和水,再进行造球,制得的球团的落下强度在5~8次,可满足钛精矿造球氧化焙烧工序对球团质量的要求。
本发明涉及选矿领域,具体涉及一种从钛铁矿回收流程的粗硫化矿中回收钛精矿的方法,包括:(1)钛铁矿回收流程中形成粗硫化矿;(2)对所述粗硫化矿浮选,除去硫化矿,除去硫化矿的尾矿给入浓缩分级设备、与球磨机组成磨矿分级流程,达到钛铁矿单体解离;(3)磨矿分级后的矿物经过筒式磁选机除去含磁性铁矿物,给入强磁机富集,得强磁精矿;(4)所述强磁精矿经浓缩脱泥处理,进入钛铁矿浮选流程,得到钛精矿。本发明处理过程简单,易于操作,在粗硫化矿除去硫化矿后的尾矿,给入浮钛作业前设置磨矿分级、除去含磁性铁矿物、强磁选级富集和浓缩脱泥作业,通过钛铁矿浮选,可获得钛精矿,使钛铁矿得到较为充分的回收,减少了资源的浪费。
本发明属于矿物加工技术领域,特别涉及一种钒钛磁铁矿选钛总尾矿回收微细粒钛铁矿的方法。针对现有技术中钒钛磁铁矿选钛总尾矿中的微细粒级钛铁矿的微细粒产率高、微细粒级TiO2分布率高的问题,本发明的技术方案是:钒钛磁铁矿选钛总尾矿采用分级设备分级,粗粒级采用ZCLA选矿机富集,细粒级采用ZH组合式磁选机富集,两种设备的精矿进入球磨机磨矿后,在采用ZH组合式磁选机进行一粗一精得到TiO2品位大于18%的ZH精矿,再采用预选脱硫、一粗四精一扫精得到TiO2品位大于47%的钛精矿。
中冶有色为您提供最新的四川攀枝花有色金属矿山技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
