简介:
三元旋振筛是一款高精度细粉
筛分机械,其噪音低、效率高,快速换网仅需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。作为专业生产三元旋振筛的厂家 ,我们经过长期跟踪了解客户的需求,设计出满足不同客户筛分需求的三元旋振筛。
分类:
普通型三元旋振筛:普通型三元旋振筛,主要针对通用粉体、小颗粒物料的筛分作业。
闸门型三元旋振筛:闸门型三元旋振筛,是在实际应用中衍生的一种产品,多用于超轻、超细物料的筛分,用户可以一次投料长久筛分作业,同过控制闸门的开合以达到良好筛分的目的,这种筛分作业多用于中药粉、花粉等行业。
加缘型三元旋振筛:加缘型三元旋振筛,是在普通型旋振筛的基础上增大入料口,并通过特殊角度设计以防止液体飞溅的过滤型筛分设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用。该系列旋振筛是我厂在吸收国内外先进技术基础上,设计出的具有国内先进水平的特殊性、高粘度、细粒物料筛分设备,主要用于 筛分细粉、微粉、及干、湿物料等。
特点:
1. 效率高、设计精巧耐用,任何粉类、粘液均可筛分。
2. 换网容易、操作简单、清洗方便。
3. 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
4. 杂质、粗料自动排出,可以连续作业。
5. 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。
6. 体积小,不占空间移动方便。
7. 筛机**可以达到五层,建议使用三层。

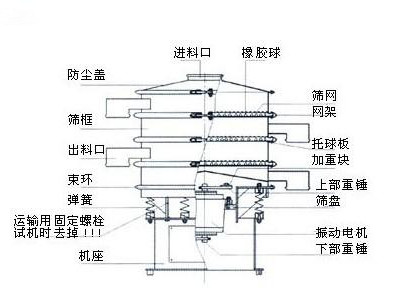

工作原理:
旋振筛的基本原理是利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列
振动筛称之为旋振筛。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。
技术参数:
型号
| XZS-400
| XZS-600
| XZS-800
| XZS-1000
| XZS-1200
| XZS-1500
| XZS-1800
| XZS-2000
|
有效筛面直径mm
| φ340
| φ540
| φ730
| φ900
| φ1100
| φ1400
| φ1700
| φ1886
|
有效筛分面积
| 0.0907
| 0.2281
| 0.4183
| 0.6359
| 0.9499
| 1.5386
| 2.2687
| 2.7922
|
筛网规格
| 100-500目
|
层数
| 1-5
| 1-5
| 1-5
| 1-5
| 1-5
| 1-5
| 1-3
| 1-3
|
功率KW
| 振动电机
| 0.18
| 0.55
| 0.75
| 1.1
| 1.5
| 2.2
| 3
| 3.7
|
普通电机
| ~
| 0.75
| 1.1
| 1.5
| 1.5
| 2.2
| 2.2
| 3
|

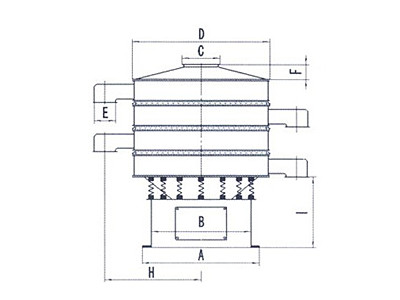

外形尺寸:
型号
| A
| B
| C
| D
| E
| F
| H
| I
| 单层高度
| 双层高度
| 三层高度
|
XZS-400
| 330
| 305
| 240
| 400
| 80
| 70
| 320
| 390
| 635
| 770
| 870
|
XZS-600
| 530
| 430
| 240
| 600
| 100
| 70
| 430
| 419
| 780
| 897
| 1013
|
XZS-800
| 680
| 580
| 240
| 800
| 125
| 90
| 540
| 435
| 850
| 1003
| 1152
|
XZS-1000
| 800
| 700
| 240
| 970
| 150
| 100
| 643
| 445
| 866
| 1015
| 1165
|
XZS-1200
| 985
| 855
| 400
| 1170
| 180
| 120
| 750
| 555
| 1035
| 1204
| 1373
|
XZS-1500
| 1190
| 1050
| 400
| 1470
| 200
| 120
| 930
| 556
| 1072
| 1249
| 1425
|
XZS-1800
| 1540
| 1440
| 400
| 1770
| 200
| 120
| 1025
| 680
| 1225
| 1394
| 1562
|
XZS-2000
| 1800
| 1720
| 400
| 1960
| 200
| 170
| 1260
| 680
| 1250
| 1420
| 1586
|
