振动筛

1319

规格/型号：ZS-1000

品牌：嘉盛机械

应用领域：选矿设备

产地：江苏 - 常州

厂家/供应商：常州市嘉盛机械有限公司.

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-07-22

级别：待认证

振动筛说明介绍

产品介绍：关于HH系列“旋振筛”三次元振动筛，又名旋振筛、旋震筛、XZS振动筛、LS震动筛、圆形振动筛、圆振筛、电动筛、SUS304不锈钢振动筛、多层筛分机、筛粉机、振动过滤机、分级筛、振荡筛。三次元振动筛多次技术改进，三次元振动筛旋振筛采用新型专用动力源(振动电机/震动电机），三维动力更加突出，使三次元振动筛/旋振筛应用范围扩展至：不管干的、湿的、精细的、粗糙的、重的、轻的、0～400目都可以筛分，液体的、浆状的、0～600目都可以过滤。三次元振动筛/旋振筛配有清网装置，堵网几率降至低，从而使筛分速度快、筛分精度高，筛分产量大大提高；而且三次元振动筛/旋振筛针对行业有专业独特设计：如加缘式振动筛、闸门式振动筛、强力型振动筛、密封型振动筛等振动筛，同时有多种网架结构设计，让顾客对华恒振动筛有更多的选择。旋振筛/三次元振动筛作用与原理：三次元振动筛分过滤机/旋振筛的动力源是振动电机，振动电机转轴上下端安装有重锤（不平衡重锤），通过振动电机的旋转运动在不平衡重锤作用下转变为水平、垂直、倾斜的三维运动即三次元运动，旋振筛利用振动电机三维运动，通过旋振筛的弹簧和振动体把三维运动传递给振动筛网面。通过改变振动电机上下重锤的相位角来实现物料在筛面上的运动轨迹，以此达到筛分、去杂、过滤的目的。☆ 效率高、设计精巧耐用，任何粉类、粘液均可筛分。☆ 换网容易、操作简单、清洗方便。☆ 网孔不堵塞、粉末不飞扬、可筛至400目或0.028mm。☆ 杂质、粗料自动排出，可以连续作业。

旋振筛适用的行业：化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。公害处理：废油、废水、染整废水、助剂、活性碳等。

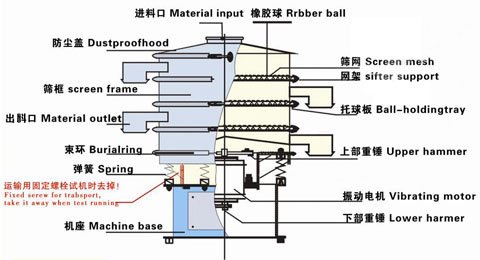

一般结构图：

基本功能：


筛分：可把颗粒、粉末分成大小不同的粒子段。单台HH振动筛分机可配至5层筛网，能连续分选出2-6个粒级并控制较小的粒度范围。除杂：高性能筛机在高流量处理过程中，能迅速清除百分含量低的大颗粒或小颗粒。渣液分离：HH振动筛分机能把各类浆液中的非溶性固体物质迅速清除，并连续排渣。工作特点：筛分效率高，设计精巧耐用，任何粉类、液体类皆可适用。独特子母网式网架设计，有效缩短换网时间（3~5）分钟和解决网目堵塞问题，清洗方便，操场作简单。密封性好，粉末不飞扬，液体不渗漏。物料自动排出，可以连续作业。采用直立式振动电机，无机械传动，使激振振力传递过程无损耗，有效传递至筛面。筛网可以达到五层。HH-系列多层式旋振筛规格表：

机械型号	功率	筛面直径	体积	网层数
-1s hh-400-2s-3s	0.18kw	340mm	560×560×680560×560×790560×560×900	123
-1s hh-500-2s-3s	0.25kw	460mm	670×670×740670×670×850670×670×960	123
-1s hh-600-2s-3s	0.55kw	560mm	800×800×750800×800×860800×800×970	123
-1s hh-800-2s-3s	0.75kw	760mm	1060×1060×7701060×1060×9001060×1060×1030	123
-1s hh-1000-2s-3s	1.1kw	960mm	1280×1280×8201280×1280×9501280×1280×1080	123
-1s hh-1200-2s-3s	1.5kw	1160mm	1480×1480×9501480×1480×10801480×1480×1210	123
-1s hh-1500-2s-3s	2.2kw	1460mm	1850×1850×10301850×1850×11701850×1850×1310	123
-1s hh-1800-2s-3s	3.7kw	1760mm	2180×2180×10902180×2180×12302180×2180×1370	123
-1s hh-2000-2s-3s	3.7kw	1960mm	2380×2380×10902380×2380×12302380×2380×1370	123

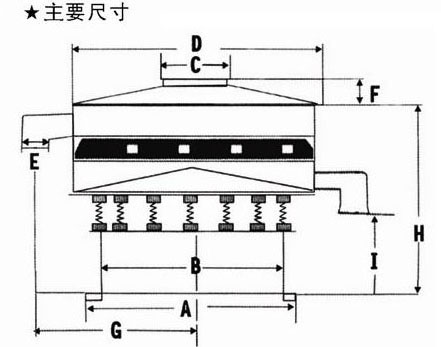

型号	a	b	c	d	e	f	g	h	i
400	472	372	150	400	110	60	550	300	270
600	560	460	200	600	120	80	730	380	340
800	680	580	200	800	130	90	730	550	340
1000	800	700	250	970	150	100	790	650	400
1200	980	860	250	1170	180	110	860	760	450
1500	1200	1060	250	1470	200	120	985	950	480
1800	1500	1360	350	1770	220	130	1030	1110	520
