CJFR管式反冲洗过滤器

CJFR管式反冲洗过滤器

663
规格/型号：CJFR
品牌：暂无
应用领域：湿法冶金设备
产地：上海 - 上海
厂家/供应商：上海赐杰环保科技有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2024-05-21
级别：待认证

CJFR管式反冲洗过滤器说明介绍



CJFR管式反冲洗过滤器是赐杰公司自行研发的过滤器设备，可以在线连续运行，同时可以过滤、清洗、排污。液体从底部进入，向上流入并通过过滤网，固体杂质被收集在过滤网的外面，逐渐形成滤饼，反冲液体逆向冲过滤网，清洗滤网上的杂质，杂质和清洗液从过滤器底部的排污总管排出。整个过程为全自动运行，采用时间控制或者压差控制系统进行反冲洗，无需人员参与同时安全可靠，大大节省运行成本。

CJFR管式反冲洗过滤器由多个单管过滤器组合而成，可以由两个或多个单管组成，单管过滤器的工作压力可达69巴，承受压差可达10巴，每个管路的进口、出口、和排污口并联，这种连接方式允许每个管路依次被清洗，每次一个管路被反冲洗，其余的管路可以连续运行，该系统具备可以内部清洗或外部清洗的能力。

CJFR管式反冲洗过滤器可以应用与处理比较大的液体过滤器，同时过滤精度可以在1—1700微米，过滤网有金属丝网、纤维网、楔形网、编制滤布等，可以满足很多工况。显著的特点为：处理量大，过滤精度高，运行和维护成本低，无需更换滤芯，可以根据用户的处理要求增减滤管。

CJFR管式反冲洗过滤器根据反冲洗的形式可以分为两种：

一种为CJFR-V外部反冲洗方式，即为用新的清洗液对滤网进行反冲洗

还有一种为CJFR-M为内部反冲洗方式，利用过滤干净的清液对滤网进行反冲洗，如图所示：

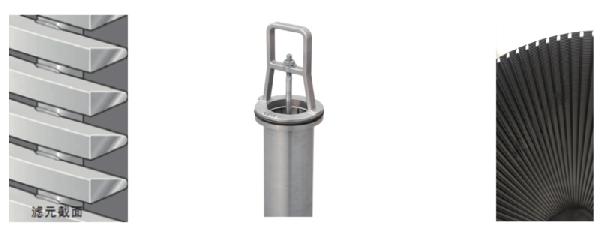

过滤元件


CJFR管式反冲洗过滤器技术参数：

过滤器形式

CJFR-M

CJFR-V

反冲洗液体

过滤后清液

外接清洗液或气体

适用粘度

＜50cps

＜100cps

杂质含量

＜300

*低进口压力

＞0.3Mpa

无特殊要求

过滤精度

1~500um

标准设计压力等级

1.6Mpa~4Mpa

过滤单元数量

3-24

过滤单位**的流量

DN50-25m3/h DN65-42m3/h

过滤单位进出尺寸

DN50或者DN65

过滤单位面积

66750px2

78500px2

报警压差

200Kpa



注：仅指每个过滤单元进出口管径的**流量，应主要考虑过滤精度、粘度与杂质含量来确定每个过滤单位的流量

产品特性：

过滤精度高达到1微米，

处理量大，可以根据工艺要随时增加列管的数量达到增加处理量，

在线连续过滤，全自动运行，终结繁重的滤元更换清洗工作

不产生一次性抛弃的过滤耗材，节约耗材成本及环保处理成本

过滤压损极小，流量稳定，节省管路能耗，利于工艺连续稳定

反冲洗方式可以采用内部反冲洗和外部反冲洗，同时是每个列管单独冲洗，不影响连续运行，

工作压力大，可以达到138巴，

安装示意图：


典型的应用行业

适用行业：原水处理、水处理系统、制冷系统、电力、钢铁、造纸、采矿、石油化工、机械加工等

适用液体：原水、清白水、超清白水、地下水、海水、湖水、水库水、池塘水、循环冷却水、冷冻水、高低压喷淋水、水针水、热交换水、密封水、轴承冷却水、油井注水、工艺循环水、机加工冷却剂、清洗剂、清洗水等主要过滤作用：去除机械杂质，保护关键设备

过滤类型：反冲洗式过滤、自动连续在线过滤
