381RXC防爆角行程执行器
产品概述
381RXC防爆角行程执行器也称防爆角行程电动执行器是以AC220单相交流电为电源,接受来自DCS、PLC系统和其他操作器的DC4~20mA,标准信号来控制执行器进行开关阀门或自动调节。角行程电动执行器电子控制模块采用混合集成电路,包含完整的保护功能,可现场控制或远程控制,被设计成匣子形式,并用树脂浇铸密封。角行程电动执行器驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点,可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。角行程电动执行器被广泛用于冶金、发电、石化、造纸及环保等工业部门。

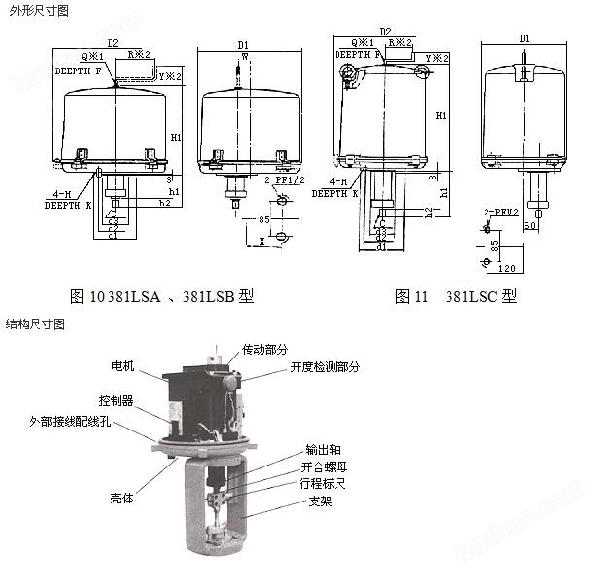

防爆角行程电动执行器结构图
![3810RXC角行程防爆型电动执行器](/grab_file/image/20230912/192500_5814.jpg)
|
![3810RSC角行程电动执行器 普通型](/grab_file/image/20230912/192501_4081.jpg)
|
3810RXC角行程防爆型电动执行器
|

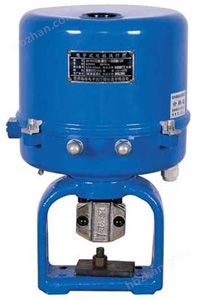

3810RSC角行程电动执行器 普通型
|
![](/grab_file/image/20230912/192501_7859.jpg)
|
3410R系列开关式执行器是在3810系列电子式执行器的基础上派生出来的ON-OFF控制型电动执行机构。该电子式执行器以220V单相交流电源为驱动电源,控制信号采用正、反切换接点信号,驱动电机采用AC可逆电机,驱动量的反馈检测采用高性能导电塑料电位器。产品反应速度快,安装及维护方便。
主要特点
1.1 执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。1.2 执行器的关键部件─控制器,采用混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。1.3 驱动量的反馈检测采用高性能导电塑料电位器,分辨率<0.4%。1.4 具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。1.5 用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态)。1.6 用状态选择开关可以设定(正、反动作)。1.7 用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V)。1.8 调整工作零点(始点)和行程(终点)简单易行。1.9 当突然断电时,能确保阀芯自锁。1.10 采用同步皮带传动,有效降低了噪音。1.11 延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。
主要技术参数
2.1电源AC220±50%,50HZ。2.2耗电功率(额定负载时)规格A型执行器 50VA;规格B型执行器 150VA;规格C型执行器 220VA。2.3输入信号:DC4~20mA或DC1~5V。2.4输出信号:DC4~20mA(负载电阻500Ω以下)。2.5控制精度基本误差:±1% 回差≤1% 死区≤1%2.6工作行程调整范围:“零点”±25%“行程”20%~95%2.7外部配线:输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。
|
普通型(型)执行器
|
隔爆型(型)执行器
|
电源电缆
|
3芯S=1.5mm2
|
3芯S=1.5mm2外径φ9±1
|
信号电缆
|
4芯S=1.5mm2
|
4芯S=1.5mm2外径φ11±1
|
电缆引入口
|
2-PF(G1/2)
|
可安装保护套管PF3/4G3/4
|
环境条件
环境条件
|
普通型(S型)执行器
|
隔爆型(X型)执行器
|
环境温度
|
无空间加热器-10℃~60℃
|
-10℃~40℃
|
有空间加热器-35℃~60℃
|
有空间加热器-35℃~60℃
|
相对湿度
|
95%以下
|
45%~85%
|
环境气体
|
无腐蚀气体
|
机械振动
|
1.5g以下
|
2.9 主要性能参数
型号规格
|
输出力矩(N.m)
|
动作时间(s/90℃)
|
大转角
|
361RSA-02
|
20
|
8.5
|
90°
|
361RSA-05
|
50
|
17
|
361RSB-10361RXB-10
|
100
|
18
|
361RSB-20361RXB20
|
200
|
36
|
361RSC-30361RXC-30
|
300
|
24
|
361RSC-50361RXC-50
|
500
|
42
|
361RSC-60361RXC-60
|
600
|
48
|
361RSD-100
|
1000
|
30
|
361RSD-150
|
1500
|
42
|
