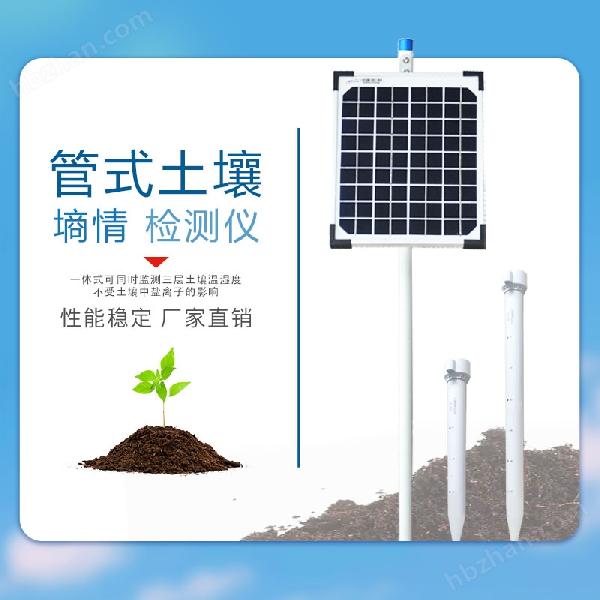

TH-GS03管式自动土壤墒情监测站是天合环境科技中一款基于介电常数原理而研发的传感器,可以针对不同土层的水分、温度含量进行快速、准确、全面监测。该传感器监测层数支持定制,低可测三层土壤温湿度,最高可测十层土壤温湿度。
![管式土壤墒情检测仪-2.jpg 管式土壤墒情检测仪-2.jpg](/grab_file/image/20230918/123659_8997.jpg)
一、产品概述
TH-GS03管式自动土壤墒情监测站可快速、全面了解土壤墒情信息,为抗旱救灾提供决策支持,最大限度地减轻灾害损失。产品采用标准的Modbus-RTU485通信,最远可通信2000米,支持二次开发。产品适用于农业农村局、高校、科研院所、水利局、环保局、企事业单位。二、产品特点1、外壳采用PVC塑料管,内部发射近1G赫兹的高频探测波,可以穿透塑料管,有效感知土壤环境。2、不受土壤中盐离子的影响,化肥、农药、灌溉等农业活动不会影响测量结果,数据精准。3、传感器的电极没有直接与土壤接触,避免电力对土壤及土壤中的植物的干扰。4、产品采用标准的Modbus-RTU485通信模式,最远通信2000米。5、支持10-30V宽电压充电。6、一体式可同时监测三层土壤温湿度。三、技术参数1、工作温度:-40℃-80℃2、土壤湿度:0~100%(±5%)3、土壤温度:-15℃~35℃(±0.5℃)4、测点间距:10cm5、供电方式:10-30V宽直流供电6、外壳:PVC塑料管7、防护等级:地面以下部分IP688、输出信号:RS485(Modbus协议)9、功耗:三层0.7W四、设备安装说明1、使用土钻在合适的位置打孔1.1将土钻竖直于地面,双手紧握手柄顺时针下压慢速转动。(注意:不要太用力,务必慢速多转几圈,防止钻头跑偏至孔洞打歪)1.2.将取土钻从孔洞中取出,放入桶中将土钻中的土收集到桶中用以下一步和泥浆。(注意:因为第一钻土因为杂质过多故不做收集)1.3.反复持续上述打孔、取土,并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备用力触底),以测试孔洞的深度是否合适;若有卡顿,则使用土钻修正,保证传感器放入、取出都比较顺畅;直到孔深与传感器所标识的安装位置齐平,打孔完成2.制作泥浆2.1挑出土钻取出的土壤中的杂质,石子、草根、不容易溶解的土块等。将土壤搓细,以便和泥浆2.2倒入适量水,充分搅拌至粘稠状;壤土泥浆一般不能稠于“芝麻酱”状;和泥浆完成3.灌浆安装3.1将泥浆缓慢倒入孔洞,大概到孔洞1/2的位置;可根据实际情况酌情增减3.2将传感器慢慢放入孔洞中,向一个方向慢慢转动并下压,速度过快可能会导致气泡不能被*排出(注意:再转动下压的过程中不可以上拔传感器,防止气体再次吸入孔中)3.3当传感器安装到正确的深度后,设备周围会溢出一些泥浆,灌浆完成; 此时传感器安装深度与洞口齐平(注意:将传感器周围3CM以外多余的泥浆清除,防止结块影响水分下渗)
