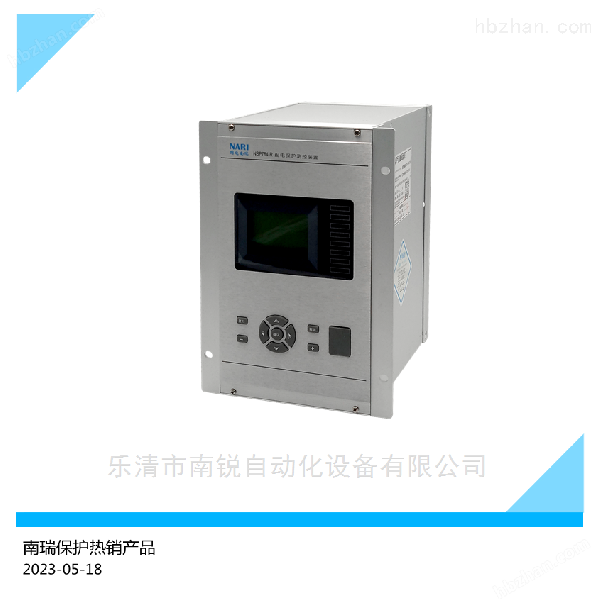

南瑞NSR663RF-D同步/异步电动机测控装置
南瑞NSR663RF-D同步/异步电动机测控装置
使用汽轮机发电的热电厂,需要循环水进行冷却,而循环水需要电动机推动。夜间用电低谷时,电厂会调低发电量,冷却水的需求量随之减少,可一般电机一旦运转就处在定速工作状态,无法改变转速,因此造成了大量能源浪费。这时候,如果给电机加上变频器,就能自动调节电动机运行功率,减少能耗浪费。12 NSR661RF-D 异步电动机保护测控装置
NSR661RF-D 为电动机保护测控装置,实现 3kV~10kV 大中型异步电动机的保护、测控、操作 等功能。
12.1 功能配置 保护方面的主要功能有:1)差动保护(差动速断、比率差动、CT断线判断、磁平衡差动);2) 两段定时限过流保护;3) 反时限过流保护; 4)不平衡保护(由两段负序过流保护构成,其中二段 可选择反时限过流告警或跳闸;5)过负荷保护;6﹚过热保护;7)两段零序过流保护;8)有流闭 锁失压保护;9)过电压保护;10)外部非电量开入保护。 测控方面的主要功能有:1)23 路遥信开入采集、装置遥信变位、SOE 记录;2)正常断路器 遥控分合;3)Ia、Ic、Ua、Ub、Uc、3Io、Uab、Ubc、Uca、3Uo、Pa、Pb、Pc、P、Q、S、COSφ、 Fr 等 18 个模拟量的遥测;4)事件 SOE。
12.2 工作原理 12.2.1 差动保护 本装置差动保护由差动电流速断保护和比率差动保护组成,动作特性见图。图中阴影区为动作 区,Icdsd以上为差动电流速断保护动作区,Icdqd和斜率以上为比率差动保护动作区。两个保护使用 一组出口接点,使用同一硬压板,但分别有控制字投退。Icdsd为差动速断定值,Icdqd为比率差动差 流定值。K为差动保护比率系数。
