一、PZ573H-10P不锈钢刀闸阀产品概述
PZ73H-10P刀闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,手动刀型闸阀只能作全开和全关,不能作调节和节流。本公司生产的手动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。
二、PZ573H-10P不锈钢刀闸阀主要零件材质
体、盖
|
闸板
|
阀杆
|
密封面
|
不锈钢、碳钢、灰铸铁
|
碳钢、不锈钢
|
不锈钢
|
橡胶、四氟、不锈钢、硬质合金
|
三、PZ573H-10P不锈钢刀闸阀主要性能参数
公称压力(MPa)
|
壳体试验(MPa)
|
密封试验(MPa)
|
工作温度
|
适用介质
|
1.0、1.6
|
1.5、2.4
|
1.1、1.8
|
≤900℃
|
纸浆、污水、煤浆、灰、渣水混合物
不锈钢刀型闸阀主要外形及连接尺寸
公称通径DN
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
高度H
|
910
|
1080
|
1240
|
1300
|
1470
|
1670
|
1760
|
2020
|
2200
|
2530
|
2760
|

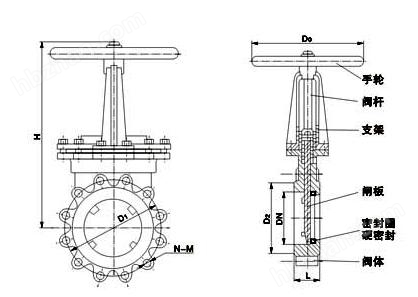

不锈钢刀型闸阀示意图
|
伞齿轮对夹式刀型闸阀产品特点:
超短结构长度,节省材料,可使管路系统整体重量大大减轻。
占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。
闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泻漏。
上密封填料采用柔性 PTFE ,密封可靠、操作轻便灵活。 闸板具有闸刀的功能,能有效的闸断介质中各类杂物。
