兰州H42W型不锈钢底阀 底阀生产

兰州H42W型不锈钢底阀 底阀生产

267
规格/型号:暂无
品牌:海坦
应用领域:废水处理设备
产地:浙江 - 温州
厂家/供应商:永嘉县海坦泵业有限公司
咨询电话::13353350758(请说明信息源自“中冶有色技术网”)
更新时间:2024-03-06
级别:待认证

兰州H42W型不锈钢底阀 底阀生产说明介绍

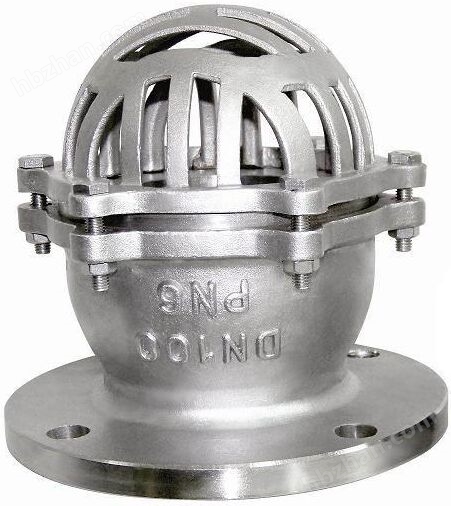

H42W型不锈钢底阀产品图片:



H42W型不锈钢底阀产品概述:

不锈钢底阀,不锈钢止回阀,不锈钢水泵底阀 H42W型不锈钢底阀一般安装在水泵水下吸管的底端,是一种节约能源的阀门。限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上。水道和支承的作用。口径有单瓣、双瓣、多瓣型。底阀由阀体、阀瓣、阀盖、衬套、密封圈等零部件组成,在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。

H42W型不锈钢底阀连接尺寸图:兰州H42W型不锈钢底阀



型号

公称压力 DN(mm)

尺寸(mm)

重量kg

D

D1

D2

b-f

Z-фd

D0

H0

h

H42W-2.5

50

140

110

90

16-3

4-14

132

17

135

3.6

65

160

130

110

16-3

4-14

167

25

175

6

80

165

150

125

18-3

4-18

196

32

190

8

100

205

170

145

18-3

4-18

243

40

225

13.5

125

235

200

175

20-3

8-18

274

43

270

18

150

260

225

200

20-3

8-18

311

58

303

23.5

200

315

280

255

22-2

8-18

402

65

380

45

250

370

335

310

24-3

12-18

458

84

500

75

300

435

395

362

24-4

12-23

515

90

540

110

350

485

445

412

26-4

12-23

600

130

600

164

400

535

495

462

28-4

16-23

650

160

710

200



H42W型不锈钢底阀性能参数:

型号

公称压力

试验压力

工作温度

适用介质

强度

密封

H42W-2.5 H12W-2.5

0.25

0.4

0.28

≤100

水、酸



H42W型不锈钢底阀性能规范:兰州H42W型不锈钢底阀公称压力:PN0.25MPa公称通径:DN15~DN350适用介质:水、油、及非腐蚀性介质执行标准:Q/12 NJ3583-2001试验标准:GB/T13927-1992H42W型不锈钢底阀用途: H42W不锈钢底阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备等领域。
