WEST土壤碳通量连续监测系统

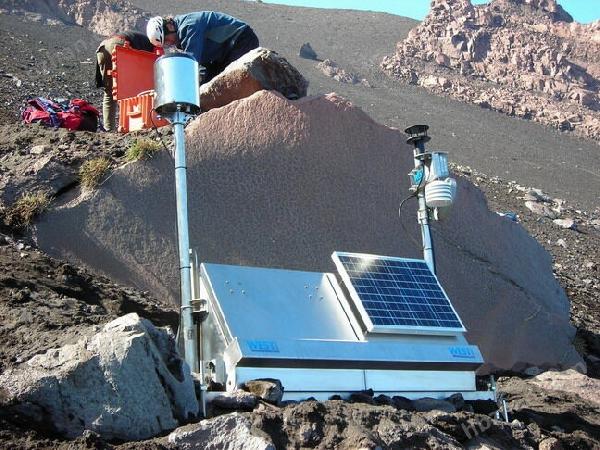

WEST土壤碳通量连续监测系统主要用于长期监测土壤碳通量（CO2和CH4）和H2S通量以及风速（超声波式）、风向、降雨量、空气温湿度、大气压、土壤温湿度等环境参数。广泛适用于农业、森林、草地、沼泽、湿地等的土壤呼吸研究，生物气（沼气）散失，垃圾掩埋研究，火山和地热研究等。该系统能够对土壤碳通量进行长期测量和短期测量，是世界上一款同步进行CO2/CH4/H2S测量的仪器。WEST土壤碳通量长期测量系统是一个自动的站点，太阳能供电，每天可进行24次（默认）或者每天可进行96次测定，存储的数据可以通过无线传输设备传送到外的数据接收中心。
WEST土壤碳通量连续监测系统具备进行如下功能：
◎累积腔室方法测定二氧化碳通量
◎累积腔室方法测定H2S通量
◎累积腔室方法测定CH4通量
◎空气温度
◎土壤温度
◎风速风向
◎空气相对湿度
◎土壤水分含量
◎大气压力
◎采样管线气流
◎降雨
◎2.4 GHz或者900 MHz频展可实现范围内的数据传输
WEST土壤碳通量连续监测系统能也可进行如下测量：土壤热通量、土壤气体压力梯度、温度梯度，或者特殊参数、特殊的气体通量、空气或者土壤浓度。
1、WEST数据采集中心
微处理器控制整个系统的数据采集，数据存储到 MMC/SD卡中。AD转换板有8个模拟通道，4个用于站点内部，用于流量传感器、CO2传感器、气压计，另外一个可用；外部4个通道用于附加的传感器（0-5V或者4-20 mA）。分辨率24位，精度16 位。根据用户需要，可选32位分辨率（24位/16位精度）的额外输入通道用于热电偶、热通量传感器、差分电压、PT100 温度探针、电压信号。附件包含泵、套包、管、连接线缆、IP 67的防腐蚀外壳，具备AISI316附件。耗能：待机时12 uA @ 12 V，数据传送时100 mA @ 12 V，分析时1200 mA @ 12 V。
2、ACE呼吸室
铝质，配备固定装置，配备呼吸室移动的发动机，接近传感器控制腔室开关，配备线缆和管，腔室面积700平方厘米
CO2通量测量范围对应的精度：（该精度受CO2检测器上限影响，仅供参考）
1-350 moles/m2/day uf0b110%
350-600 moles/m2/day uf0b125%
600-1500 moles/m2/day 25%
H2S 通量测量范围对应的精度：
0.0025 - 0.05 moles/m2/day 25%
0.05 - 0.5 moles/m2/day 10%
3、传感器参数
CO2传感器（DRAGER Polytron IR CO2）
原理：非色散红外（NDIR）
测量上限（注意是上限）：从2000 ppm至30％可选，由用户
精度：3%（大于350ppm时）
信号噪音：读数的1％（pk-pk）
供电：14-24 V DC典型300mA @ 24V
外壳防护等级IP63，防溅等级IP65
线性输出范围：4～20mA
工作温度：-20～65℃
工作湿度：0～95％
H2S通量传感器
原理：
电化学测量范围：20ppm
精度：3%
工作温度：-30～50℃
工作湿度：0～95％
CH4/碳氢化合物传感器
原理：红外分光光度计
测量范围：50000ppm
检测限：60 ppm
分辨率：22 ppm
精度：5%
Soil-Box土壤盒
管理一个PT100土壤温度探针和一个TDR土壤含水量探针，RS485连接到WEST数据采集中心
Air-Box空气盒
管理一个超声波风速风向计、一个雨量计、一个空气温湿度，RS485连接到WEST数据采集中心
PT100土壤温度传感器
线缆材质：PTFE
测量范围：0 ~
精度：±
需要Soil-Box土壤盒
TDR土壤含水量传感器
类型：TDR传感器
测量范围：5-50%
精度：3%
需要Soil-Box土壤盒
气压传感器
具有温度补偿功能
测量范围：600-1060 hPa
精度：0.5 hPa
供电：12 V DC典型4mA @ 12V DC
超声波风速风向
原理：超声波二维传感器
测量范围：0/sec；0-360°
精度：风速4%；风向3%
分辨率：风速/sec；风向1°
供电：9-30 V DC典型40mA @ 12V DC
需要Air-Box空气盒
空气温湿度传感器
热电偶，具备防辐射罩
温度测量范围：-30，精度（5时）
相对湿度测量范围：10-98 %，精度2%（10-90%时）
需要Air-Box空气盒
气体流量传感器
传感器用来测定泵入测量线的混合气体的流量
测量范围：0-1300 SCCM
精度：全量程的2%
雨量传感器
精度：1%
分辨率：
需要Air-Box空气盒
4、附件
太阳能供电系统
连续96小时无日照可以照常工作，在黑夜和日照低的阶段，通过电池给系统供电。系统包含太阳能板（时43W）、配备固定装置的防雷保护、充电控制器。
注：由于航空运输条例，电池不能被运输，所以需要用户自己配备12 V, /h的蓄电池
外壳
保护整个站，IP 42 AISI316，支持meteo传感器和太阳能板供电系统
SSTS数据传输系统
基于扩展频谱原理，在2.4 GHZ （免费频段） 或者900 MHz （美国免费频段）下，传输范围达到。
5、管理中心
管理中心需要配备一台如下配置以上的电脑（需要用户自己配置）：
CPU：Pentium 2000 / or Athlon 2000
内存：
硬盘： （剩余空间）
RS232口：9针或25针
网卡：
操作系统：Windows XP或Windows Vista PRO operating system英文版，其它语言版本不保证兼容。
数据接收和处理软件
数据接收、处理、储存，数据可被转换为EXCEL格式，软件可同时管理26个站。
产地：意大利
