KN17高分子陶瓷聚合物材料
浮选槽是浮选工艺的主要设备，其槽体内含有大量浮选选矿药剂，选矿药剂一般具有很强的腐蚀性，目前大部分企业在生产
浮选机时，会在设备内壁衬一层橡胶起耐磨防腐作用。内衬橡胶有两种做法，一种是冷粘法，即用胶粘剂将裁剪成型的橡胶板粘贴在设备内壁，该方法操作简便，但由于胶粘剂耐腐蚀性、耐水性不够理想，在使用过程中往往会出现橡胶衬里沿着裁剪缝隙脱粘、鼓包甚至大片脱落等现象，失去应有的保护作用，导正工程失败。一种是热硫化的方法、即直接在浮选槽内壁硫化一层橡胶。该方法效果良好，但施工工艺麻烦，需要专用设备及其他一些条件，不适于现场维修。
图（1）KN17浮选槽耐磨涂料在1#浮选槽现场图，此涂料已经是公认的浮选行业专用涂料 可以看出内衬橡胶并不适合浮选工艺，为了解决橡胶不耐用的问题，北京耐默公司开发了KN17浮选槽耐磨涂料可以用于浮选槽，其寿命远超过橡胶，KN17是双组份涂料，AB混合搅拌涂抹在金属表面即可形成高硬度耐磨涂层。

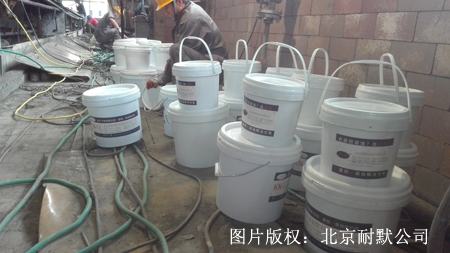

图（2)浮选槽耐磨涂料分为AB双组份，比例是4：1，因此是一大桶一小桶 浮选槽耐磨涂料技术参数： 基本参数： 颜 色：可按要求制作 光 泽：平光 比 重: 约2.50Kg/L 膜厚及理论涂布率：约175g/㎡ 涂料厚度：2mm-10mm 重量固体份（%）：≥70 干燥时间：23±2℃：表干4h 、实干24h、完全固化7d 涂料说明：配 比（重量）：A:B=4:1具体按出厂时的指定要求 熟化时间：0.5h,适用期：23±2℃ 24h 涂装方式：手工涂抹 表面处理：所有待涂表面均应清洁、干燥、无污染、喷砂或角磨机粗糙化处理。 施工环境：环境温度：5～35℃ ；相对湿度：≤ 80%； 包装规格：A组分8KG；B组份2KG

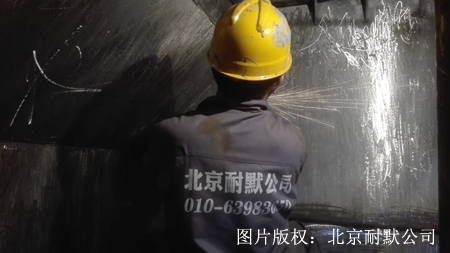

图（3）采用角磨机对浮选槽进行粗糙化处理，此图中是北京耐默公司薛工正在认真作业，争取打磨到每一个角落。 储 存：23±2℃ 12个月。过期应检查后使用，储存在通风阴凉干燥处，防日晒、防雨淋、远离高温。

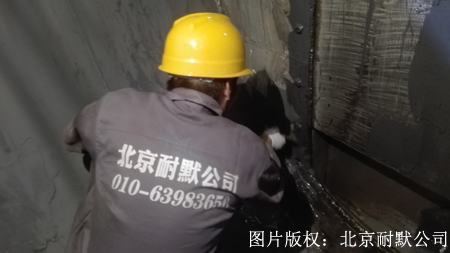

图（4）浮选槽如果有强腐蚀需要采用多层涂抹防止腐蚀液体穿透防护层，此图是在已经粗糙化处理后的槽体内部涂抹防护层 我公司新型浮选槽耐磨涂料，KN17浮选槽耐磨涂料由高性能耐磨颗粒(碳化硅、金刚砂等)与改性树脂进行复合得到的高性能耐磨防腐聚合材料。该材料综合了高分子材料优异的耐腐蚀性能和碳化硅、
氧化铝颗粒优秀的耐磨性能。具有耐磨性能好；耐腐蚀性能佳；粘接力强；抗气蚀能力优等优点。尤其适用于修复浮选槽内药剂腐蚀及矿物颗粒造成的磨蚀，或直接在浮选槽内壁制备耐磨防腐预保护涂层。

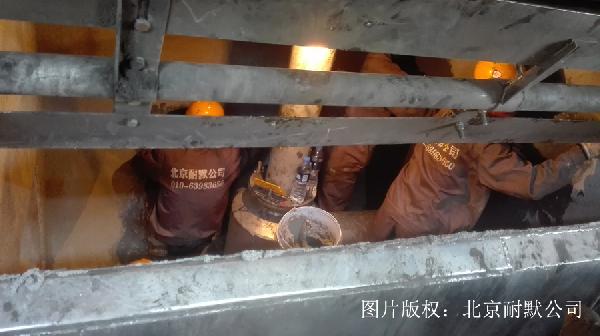

图（5）施工人员齐心协力做好每一个项目，我们走南创北，未来是美好的，愿为您解决磨损腐蚀难题。 KN17浮选槽耐磨涂料具有施工简单，使用寿命长，可以使用10年左右时间，施工效率高，不影响生产，目前有：紫金矿业，中国有色集团等多家大型企业选用。
图（6）浮选槽检修一般是时间紧任务重，需要专业的施工队伍，我们有着十多年的施工经验可以按时保质的完成任务，此图是北京耐默公司部分施工人员
846
分享 0
举报 0
收藏 0
反对 0
点赞 0
湖北 - 武汉
2024年12月27日 ~ 29日
