XGB04行星式球磨机

892

规格/型号：XGB04

品牌：暂无

应用领域：选矿设备

产地：江苏 - 南京

厂家/供应商：南京博蕴通仪器科技有限公司.

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-02-28

级别：待认证

XGB04行星式球磨机说明介绍

用途	行星式球磨机能用干、湿两种方法磨细或混合粒度不同、材料各异的固体颗粒、悬浮液和糊膏。如果用真空球磨罐则可以在真空或惰性气体中研磨、混合样品。该系列球磨机广泛适用于地质、冶金、土壤、建材、化工、轻工、医药、电子、陶瓷、电池、环保等领域。
优点	1、采用齿轮传动、齿轮传动不会打滑，能够确保4个罐子的转速一致！在球磨同一物料的情况下，能够确保4个罐子里物料球磨后的一致性很好！并能够确保同一材料、在同一工艺下，每次球磨的效果一致! 即具有良好的重复性和一致性！2、转度快、能量大、效率高、粒度细3、一次实验可同时磨四种大小不同、材料各异的样品。4、本球磨机具有变频、程控无级调速等功能，根据试验结果选定理想转速。5、装有定时关机、自动定时正、反转装置，根据需要可自由选择，实用方便。6、本机具有重心低、刚性好、结构紧凑、操作方便、安全可靠、噪声低、无污染、损耗小等优点。 7、该行星球磨机装有4个轮子，轮子旁边是高度调节螺杆，可以调节球磨机的位置平衡
工作原理	行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。公转与自转的传动比为1:2（公转一转，自转两转）。罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。
应用范围	广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门。

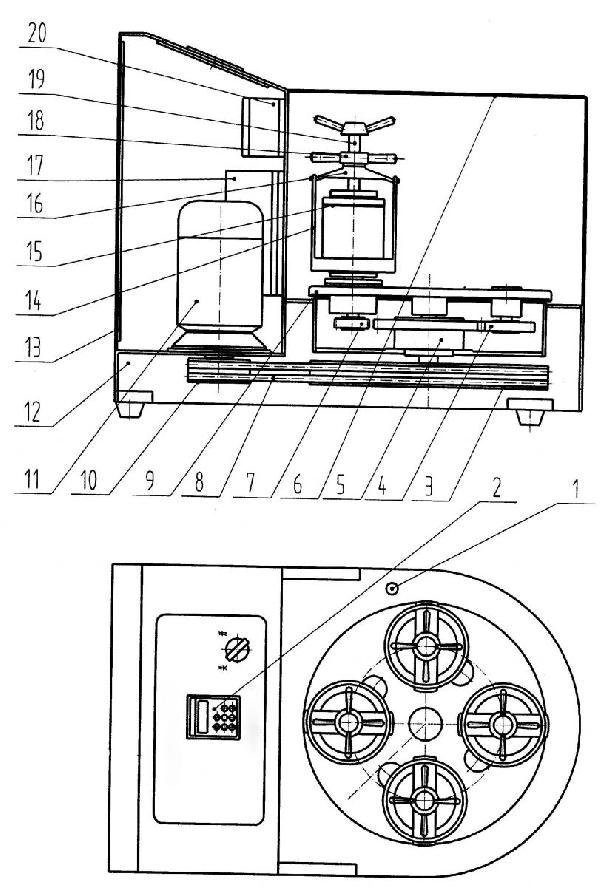

1.安全开关；2.控制盒；3.大带轮；4.过渡齿轮；5.固定齿轮；6.保护罩；7.行星齿轮；

8.三角皮带；9.大盘；10.小带轮；11.电机；12.机座；13.后盖板；14.拉马桶；

15.球磨罐；16.横梁；17.变频器；18.锁紧螺杆；19.压紧螺杆；20.排风扇

结构原理见图二

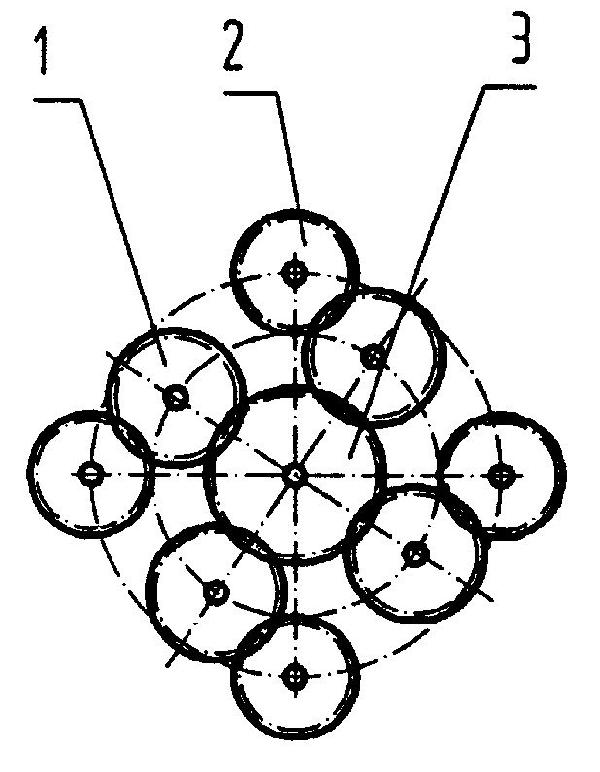

齿轮行星轮系

图二

1.过渡齿轮；2.行星齿轮；3.固定齿轮

XGB-04 行星式球磨机详细技术参数：

功率	0.37KW
电源	220V 50HZ
显示方式	LED显示，并能显示球磨机转速
传动方式	齿轮传动
工作方式	两个或四个球磨罐同时工作
装样量	球磨罐容积的三分之二
磨料方式	可以干磨或湿磨用不锈钢真空罐可以在充气或真空的条件下球磨。用不锈钢真空套，可以把其他普通罐子（例如：玛瑙、氧化锆、聚四氟乙烯等）套住、使物料在玛瑙、氧化锆、聚四氟乙烯等罐子里，在充气或真空的条件下球磨。
进料粒度	土壤料≤10mm ,其他料≤3mm
出料粒度	最小可达0.1um
转速比（大盘转速：球磨罐转速）	1：2
球磨罐自转转速	00～600转/分
大盘转速	00～300转/分
控制方式	变频无级调速、程控控制
智能控制	具有定时、自动关机功能。能够设置自动正反转能够设置间歇式转动
开盖断电	安装有行程开关、具有开盖断电、停止转动的功能
连续工作时间（满负荷）	72小时
可配普通球磨罐的型号（可配4个这样的罐子）	50ML 100ML
可配不锈钢真空球磨罐的型号（可配4个这样的罐子）	50ML
