焊接壳体多级离心鼓风机

焊接壳体多级离心鼓风机

1261
规格/型号：暂无
品牌：暂无
应用领域：湿法冶金设备
产地：北京 - 北京
厂家/供应商：济南市瑞众机电设备有限公司.
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2023-10-09
级别：待认证

焊接壳体多级离心鼓风机说明介绍

焊接壳体多级离心鼓风机

多级离心鼓风机介绍：

1、主要用途：

该系列鼓风机系全新设计制造的新型曝气鼓风设备，其广泛应用于城市污水、工业废水等水处理工程，以及镀锌板、冶金、化工、 水产养殖、气力输送、矿山浮选等行业和部门，用以输送空气或其它无毒、无腐蚀性的气体。

2、主要特点：

2.1加工精度高，运转非常平稳、可靠，振动极小、噪声低。

2.2机壳整体中分结构先进、合理、易损件少、安装操作、维护非常方便。

2.3采用新复合型线叶轮，效率高。

2.4稳定工况范围宽，可适用于多种工况。

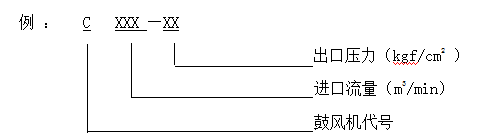

3、型号说明:


该系列鼓风机性能参数系标准状况下，大气温度20℃，压力101.32KPa，空气密度1.2Kg/m3，相对湿度50%条件下得到的。如与此条件有出入，应预先声明并须性能换算。

4、工作原理和结构:

4.1工作原理：

多级离心鼓风机是通过高速旋转的叶轮对气体作功，将机械能加给气体，使气体速度增大，具有一定压力的气体从叶轮中以较高的速度流出，通过扩压器使气体速度降低，将气体的一部分动能转化成压力能，而使气体的压力增加。如此经过多级叶轮压缩后，达到要求压力的气体，由蜗壳汇集后经排气口流出送入装置中。4.2 结构

4.2.1定子部：定子为水平中分式结构，由进气室、中间机壳、排气蜗壳组成，各级之间设有级间隔板。机壳采用较厚钢板焊接而成，上下部用厚法兰连接，定子焊接后经严格去应力退火处理，以减小变形，并在日本进口大型加工中心上一次性加工成型，同轴度高，确保转子部非常平稳的运转。

3.2.2转子部：鼓风机转子由叶轮、主轴、定位套、滚动轴承和半联轴器组成。叶轮由高强度铝合金精密铸造而成。叶轮经严格的精加工后作动静平衡校正和超速试验。主轴采用优质碳素钢，经调质处理与叶轮组装后作动平衡校正，以确保叶轮运行平稳可靠。

3.2.3密封：鼓风机叶轮进口处和各级之间、叶轮毂和级间隔板相应部位之间，定子两端轴孔处均采用非接触式迷宫密封，以减少气体泄漏。

3.2.4轴承：进出气口轴承座采用铸铁制作，亦中分式结构。轴向定位采用一件专用球轴承，不承受径向力；径向定位采用二件圆柱滚子轴承，各司其职，保证了定位精度及使用寿命。所有三盘轴承全部采用SKF产品，设计寿命100000小时以上，并采用优质进口润滑脂润滑。

3.2.5联轴器：采用弹性柱销联轴器，经动平衡校正，使传动平稳可靠。

3.2.6电动机：建议采用Y系列三相异步电机。
