反吹集尘机说明介绍

MCC系列反吹集尘机

使用说明书

欢迎您选用本公司产品,为确保正确使用,

请仔细阅读此说明书

目 录

一.概述

二.主要技术参数和性能指标

三.主要结构和工作原理

四.技术说明

五.安装调试

六.脉冲控制仪使用说明

七.维护与保养

一.概述

工业除尘器问世以来除尘器问世以来,在国内外不断得以广泛的应用和改进。其中在净化含尘气体的性能及设备结构上,已取得了较大的进展。我公司生产的 MCC 系列滤筒除尘器,是在吸收国外产品先进技术基础上,对除尘效率、结构性能及可靠性等方面进行了综合改进而成,与国内同类产品相比,具有以下显著优点:

1.精美大气:整机(包括风机)全部采用不锈钢制作。并且集粉仓采圆弧角成型加工工艺满焊,更易清洁。符合食品级工作环境

2.高效率折:叠式微米级单筒滤芯,能吸附更多粉尘

3.强力:专用多叶片风轮设计,具有更强劲的吸风能力

4.清粉方便:一键式反吹清粉机构,能更有效的清除附在滤芯上的粉尘。

5.低噪音:专用隔音棉,有效降低噪音。

二、 主要技术参数和性能指标



型号

型号

型号

参数

风量(m3/h)

风压(PA)

功率(kw)

噪音(dB)

重量(Kg)

尺寸

MCC-1.5

1500~2300

1800~2500

1.5

75

250

550*550*1500

MCC-2.2

1800~2700

2200~2800

2.2

80

330

700*700*1760

MCC-3.0

2200~3200

2800~3500

3.0

85

450

800*800*1850

MCC-4.0

2500~3800

2900~3600

4.0

87

550

1200*550*2600



三.主要结构和工作原理

MCC系列反吹集尘机结构

工作原理:

接通电源,风机运转,含尘空气从尘源经吸尘罩、风管、进风口进入箱体,因气流突然扩张,流速骤然降低,大粒粉粖在其自重的作用下从含尘空气中分离而沉降至灰斗中,其余尘粒由于滤芯的筛滤、碰撞、钩挂等作用,被滞留于滤芯

外壁,净化后的空气由风机经出口排出。当滞留在滤芯外壁上的尘粒不断增加时,除尘器的阻力相应增大,吸尘罩口吸力逐渐降低,为保证除尘器的效果,应视情况定期进行脉冲反吹清灰;粉尘即落入灰斗中,完成了除尘回收的任务。

四.技术说明

1.过滤面积(m2)

过滤面积计算公式为:F=Q/(60V)

式中:Q——过滤风量(m3/h);V——过滤风速(m/min)

2.过滤风速(m/min)

对于一般过滤温度较高(60℃≤t≤120℃)、粘度大、浓度高、尘粒细的含尘气体,可按低负荷运行考虑,取V=0.7~1.25m/min;对于一般过滤为常温(t≤80℃)、粘度小、浓度低、尘粒粗的含尘气体,可按高负荷运行考虑,取V=1.25~2.0m/min。

3.工作阻力

常温状况空运载取 300~400Pa;

一般负荷运行状况取 1000~1300Pa;

高速负荷运行状况取 1300~1500Pa。

4.尘气温度

一般尘气温度应控制在 80℃以下,**不超过 120℃。

5.入口尘气浓度

入口尘气浓度一般应控制在15g/Nm3以下,较粗颗粒尘气入口浓度可以高些,入口浓度超过规定值时,应增加相应的空气延伸旋风室组合。

五.安装调试 1.安装前要检查除尘器所有附件是否齐全、主机有无损伤之处。如有问题待处理后再进行安装。 2.将主机安放在平整的地面上,若地面不平可以调节设备底部的脚蹄使设备安放平稳 3.接好电源,确认电源相序是否正确,检查设备内是否有其他杂物。 4.将总电源开关旋到ON 的位置,再右旋急停开关,打开控制电源。 5.电气箱内的脉冲控制器可设脉冲间隔.脉冲宽度. 6.试运转除尘器:检查控制系统的可靠性;检查主风机旋转方向是否正确,运转是否平稳,有无异响和杂音。试运转 1-2 小时后,若一切正常,可投入常规运行。

在线型脉冲控制仪使用说明

一、型号意义





QY:除尘控制器

1

控制类型

M:脉冲喷吹控制仪

2

控制方式

ZC:在线式除尘控制、 LC:器离线式除尘控制仪

4

输出路数

12:12路、 20:20路、 30:30路

5

输出电压

A输出电压 AC 220V、 D输出电压 DC 24V

二、 参数设置说明: 1. 按下“功能”键进入参数选择状态,并且发光二级管指示当前修改项; 2. 转动“设置” 旋钮修改参数值,P为参数值增加,Q为参数值减少; 3. 任何时候,按下“功能”键,控制仪即可进入参数修改状态; 4. 按下“功能”键跳到运行指示灯亮起时,参数设置完成,控制仪开始自动清灰运行。

参数

参数意义

默认

设置范围

单位

1

脉冲宽度

5

1~9999

0.01 s

2

脉冲间隔

1

1~9999

1 s

3

周期间隔

3

1~999

10 s

4

脉冲阀数

n

(n:根据型号设定)

1~n

(n:根据型号设定)

1 路

5

开机功能

1

1:开机即运行;

2:开机延时喷吹,延时时间为1分钟;

3:压差模式,条件满足按照模式1运行,条件不满足喷吹到本周期完毕。

三、在线控制仪接线标识说明:(各型号端子接线图附后)

1)【电源】为交流220V输入端子(L,N);

2)【公共端】为阀用公共端;

3)【运行信号】为该型号脉冲控制仪自动运行控制端口,接口类型为干接点。当需要外部控制自动清灰运行时,需将主板上的黑色跳线帽儿断开;

4)【1~N】为脉冲阀信号输出端子(N标示控制仪输出路数);

5)【A+ B-】为485通讯接口。(该功能需定制)

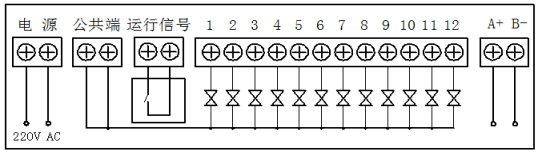

lQYM-ZC-12A/D接线端子图



lQYM-ZC-30A/D接线端子

接线端子

注意:

1、由于线路板及接线端子上工作电压高达220V,操 作时手一定要保持干燥且不要接触接线端子和线路,否则,可能导致触电事故;

2、由于“功能”按钮为塑料微型按钮,操作时应垂直轻按,切忌用力过猛或斜按,否则,很容易损坏按钮。

3、控制仪周围不应有腐蚀性气体,尽量避开强烈震动、强磁、高温高热场所;

4、为了保证正常的生产及设备安全,控制路数、脉冲阀数应由专业技术人员进行调整。

四、售后服务。

l在售出12个月内用户正常使用出现任何问题,我公司负责免费维修;

l终身保修,超过12个月或非正常使用产生的维修,收取维修成本及运输、邮寄费用;

l小时服务热线和技术支持;

l更换控制程序,收取运输、邮寄费用;

l提供升级及产品定制服务,收取定制服务费。

六. 维护与保养

1.检查吸尘管路是否堵塞

2.监测含尘气体温度和湿度变化,严防结露

3.确保控制系统和机械系统的正常运转

4.判断滤芯是否完好可通过观查出风口是否有冒灰,如发现

破损应及时更换,每半年滤芯应清洗一次

5.柜体门板密封条检查是否有缝隙

分享 0

举报 0
收藏 0
反对 0
点赞 0
上一个: 仓顶式除尘器 下一个: 除尘器和气力输送
