智能电磁流量计

智能电磁流量计

512
规格/型号:DWLD系列
品牌:杜威
应用领域:大气治理设备
产地:北京 - 北京
厂家/供应商:合肥杜威智能科技股份有限公司
咨询电话::暂无(请说明信息源自“中冶有色技术网”)
更新时间:2023-10-20
级别:待认证

智能电磁流量计说明介绍

一、概述

DWLD系列智能电磁流量计是采用先进技术研制、开发的全智能型流量计,与传统模拟的或非智能的电磁流量计有非常大的区别,尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面有着明显的优势。 电磁流量计是高精度、高可靠性和使用寿命长的流量仪表,在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中都非常细致严密,全套采用美国的生产工艺和全套技术。还设计了一套目前先进的,专用于电磁流量计的生产设备和流量实流标定装置,从而在软件和硬件上都能切实保证产品长期的高品质。 DWLD系列智能电磁流量计特别设计了带背光宽温的英文液晶显示器,功能齐全实用、显示直观、操作使用方便,减少了使用维护的麻烦。

二、测量原理 DWLD智能电磁流量计是基于法拉利电磁感应原理和权重函数磁场分布技术而研制成功的一种稳定性好、精度高的智能型电磁流量计。采用低频矩形波励磁和智能转换器技术,零点非常稳定,精度0.5级,重复性0.25%,适用于封闭管道内导电液体和浆液的流量测量,如净水、污水、各种酸碱盐容易、泥浆、矿浆、纸浆以及食品方面的液体。应用于冶金、造纸、水处理、化工、轻工、纺织、电力和采矿等行业。 DWLD系列电磁流量计由传感器和转换器两大部分组成。测量管上下装有励磁线圈,由转换器提供励磁电流产生磁场充满测量管道,一对或多对电极装在测量管内壁(与磁场方向垂直)与液体接触来检测并引出感应电动势,通过电缆送到转换器进行信号处理。测量管内壁安装有绝缘衬里,形成高阻抗非磁性测量管道。衬里与被测流体接触,不同腐蚀性、磨损性和温度的流体选用不同类型的衬里。

三、结构特点

①流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。 ②测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。 ③由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为前5D后3D的管道直径。 ④传感器部分只有内衬和电极与被测液体接触只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损,保证长期使用。 ⑤转换器是多种技术的结晶,可以适用于各种导电流体的场合。采用了先进的单片机(MCU)和表面贴装技术(SMT),性能可靠、精度高、功耗低、零点稳定、参数设定方便。点阵英文显示LCD、显示累积流量、瞬时流量、流速、流量百分比等参数。

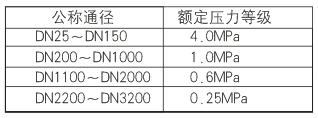

四、技术参数 ●测量流体:导电液体 ●精度:0.5 级 ●重复性:0.25%F.S ●流体温度:-25℃~180℃ ●额定压力:1.0MPa,1.6MPa,4.0MPa(具体参数见下表) ●流速范围:0.3~12m/s ●电导率要求:≥5μs/cm ●测量管材质:304不锈钢 ●衬里材料:橡胶、聚四氟乙烯等多种可选 ●电极材料:不锈钢、哈氏合金等多种可选 ●防护等级:IP65和IP68 ●安装形式:DN25~DN300为夹持型,DN350以上为法兰连接型 ●电源:220VAC,50HZ(24VDC可选) ●输出:标准为脉冲输出,4~20mA,RS485,HART协议输出等 ●结构形式:一体型和分体型两种 ●电气接口:M20×1.5 ●防爆形式:普通非防爆型,隔爆型(可选)

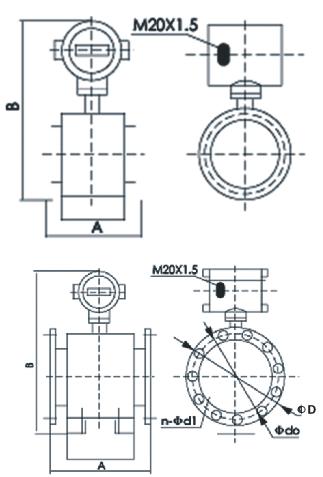

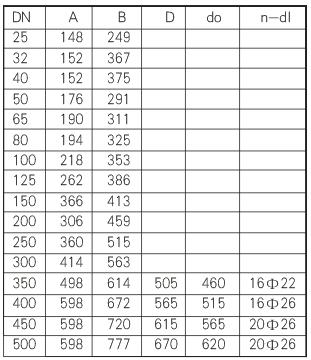

产品尺寸

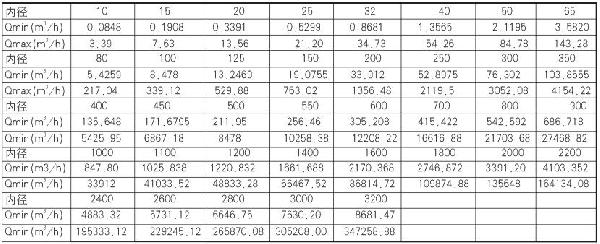

根据流量计的流量、小流量与口径的关系图及流量计内径、流速、流量关系图来合理、经济地选择电磁流量计的口径。流量和小流量必须符合下表中的数据



流量计算公式:Q=V.∏(D/2)=0.002826VD2式中:Q→m/h、V→m/s、D→mm 流速范围:0.3~12m/s、(扩展范围0.1~15m/s)

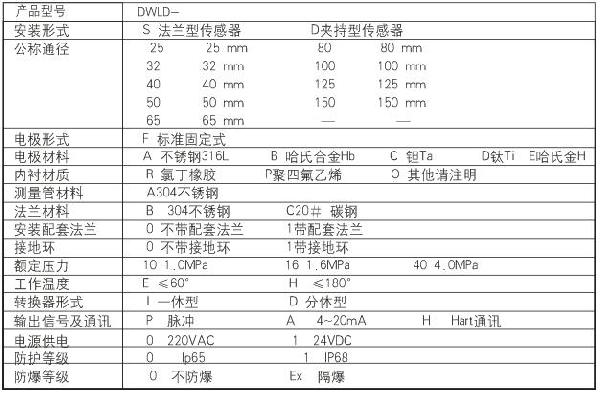

五、产品选型

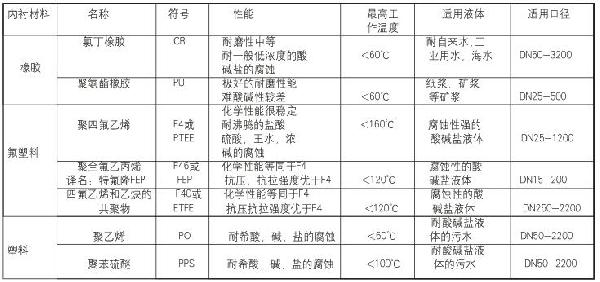

六、DWLD的内衬材料选择



七、安装

1、安装场所的选择 选择测量管内不会出现负压的场所 避免安装在电机、变压器等强电设备附件,以免引起电气干扰 避免安装位置周围有强腐蚀性气体的场所 测量混合相流体时,避免引起相分离的场所 环境温度一般应在-25℃~60℃范围内,尽可能避免阳光直射 安装在无振动或选择振动小的场合,如果振动过大,应该在传感器前后的管道上加固定支撑 环境相对湿度应该在10%~90%范围内 避免安装在能被雨水直淋或者浸没的场所

2、对直管段长度的要求:(D为流量计的内径) 电磁流量计对前后直管段的要求比较低,一般对于90°弯头,T形三通,异径管、全开阀门等流动阻力件,离电磁流量计的电极轴中线(不是传感器的端面)应该有5D的直管段;对于不同开度的阀门(比如可调开度的阀门),则上游侧的直管段长度需要10D。一般传感器下游的直管段只需要3D就可以满足要求,如图1所示:

3、安装位置和流动方向: 电磁流量计可以水平、垂直、和倾斜安装在管道上: 在水平安装时,电磁流量计的电极轴必须水平,防止由于流体所夹带的气泡而产生电极短时间的绝缘,也可以防止电极被流体中沉积物覆盖。不应该将传感器安装在位置处,以免有气体积聚。 垂直安装时,应该使流动方向向上,这样可以使无流量或者流量很小时,流体中夹带的较重固体颗粒下沉,而轻的肢肪类物质上升离开电磁流量计的传感器电极区,在测量泥浆、矿浆等液固两相介质时,避免固相沉淀和传感器衬里的不均匀摩擦。如图2所示。传感器的测量管道必须充满流体,必须有一定的背压。为防止出现负压(损坏衬里),电磁流量计不应该安装在泵的进口,而应该安装在泵的出口;在倾斜安装时,必须安装在上升管道;在开口排放的管道安装时,必须安装在管道的较低处。

订货需知 ●在产品出厂时,不包括附件。如果用户需要附件如:分体型电缆、用户法兰、紧固件(螺栓、螺母)、垫片等,必须在订货中说明。 ●用户订货前少需要提供右边工艺参数来供制造厂技术人员选型或做选型确认
