活性炭吸附回收净化装置

394

规格/型号：暂无

品牌：暂无

应用领域：大气治理设备

产地：广东 - 广州

厂家/供应商：广东三蓝环保科技有限公司.

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-07

级别：待认证

活性炭吸附回收净化装置说明介绍

一、概述

有机废气净化方式颇多，如直接燃烧，催化燃烧，但其对于低浓度，大风量的废气很难完全燃烧，在间歇作业中余热不能充分利用，对低浓度、大风量或间歇作业产生的废气采用活性炭吸附法有其独特优点，LX型废气净化装置应用活性炭吸附原理，和吸附同类产品特点改进设计。本装置处理风量较大、采用气动阀门，操作管理简单安全。

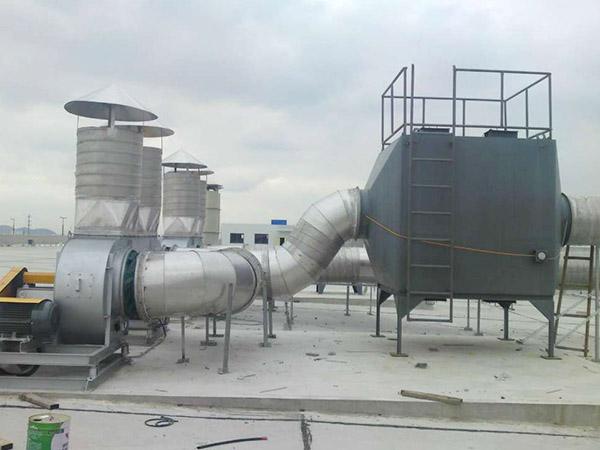

活性炭吸附回收净化装置

二、使用范围 2.1、治理喷漆、包装、印刷、机械、化工及生产过程产生苯类、酯、醇、酮、醛、酚汽油等场合。 2.2、用于大风量、低浓度的废气工况或间歇作业中准备回收利用的有机溶剂工厂、车间。三、装置结构和特点本装置主要包括：吸附罐、冷凝器、分离器、曝气器、主排风机等设备，配有进出口阀，炭层超温报警自动降温装置及电控柜等。本净化装置可根据生产工艺设定单罐和双罐，间隙性生产一般设立单罐；连续性生产设立两个吸附罐，一只吸附，一只脱附，也可两罐同时使用。装置的进出风口设置手动或气动阀门，操作简便可靠。两罐可同时吸附，定期同时解析，处理风量可增加近一倍，对于间歇性生产可减少投资和占地面积。四、工作原理

活性炭（颗粒、纤维），具有很多微孔及很大的比表面积，依靠分子引力和毛细管作用，能使溶剂蒸汽和挥发性物质吸附于其表面，又根据不同物质的沸点，用蒸汽将吸附物质析出。当采用蒸汽为解析介质时解析出的有机溶剂蒸汽与水蒸汽一起通过冷凝器凝结，进入分离桶经分离后回收有机溶剂。残液经曝气处理后排放。

五、用户选用需知 5.1装置的废气进口温度应低于40℃，如高于40℃的废气需增加空气冷却装置，冷却后进入吸附罐。 5.2用于喷漆作业等产生的含有较多颗粒粉尘废气净化，废气应先对颗粒物进行过滤净化。 5.3当吸附的有机溶剂沸点较高（120℃以上）时，可采用蒸汽过滤器，提高解吸蒸汽温度。六、LX系列活性炭吸附装置性能参数表

产品型号		LX-100	LX-200	LX-300	LX-600	LX-800	LX-1000
处理废气量m3/h		1000	2000	3000	6000	8000	10000
废气浓度mg/m3		≤1000
进口温度℃		＜40
净化效率		≥90%
处理废气类型		三苯、酮、醇、醛、醛、酯等有机混合气体
蒸汽耗量		每公斤溶剂需蒸汽3∽5公斤，每次按3小时计
风机功率kw		3	4	7.5	15	22	30
进出口尺寸mm	φ200	Φ300	Φ350	Φ400	Φ500	Φ600
蒸汽接口尺寸mm	DN32	DN40	DN40	DN50	DN65	DN80
安装尺寸	长mm	2000	2500	2800	3200	3600	4500
	宽mm	1200	1400	1600	2400	2600	2600
	高mm	2200	2600	2600	3300	3500	3250
活性炭使用寿命	6000小时
